Номер по Госреестру СИ: 96523-25
96523-25 Резервуары стальные горизонтальные цилиндрические
(РГСп)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГСп (далее - резервуары) предназначены для измерений объема при приеме, хранении и отпуске нефтепродуктов.

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 4

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 5

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 6

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 7

Внешний вид.
Резервуары стальные горизонтальные цилиндрические

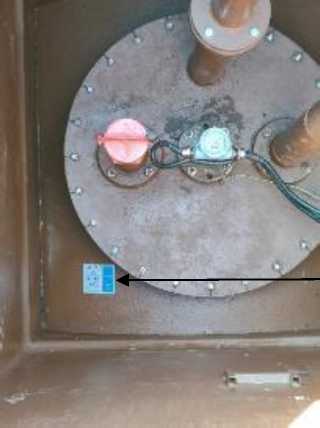

Рисунок № 8

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 9

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 10 «Правила транспортирования, хранения и эксплуатации» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
Правообладатель
Общество с ограниченной ответственностью «Стилар»
(ООО «Стилар»)
Юридический адрес: 150000, г. Ярославль, ул. Комсомольская, д. 18, помещ. 5
Испытательный центр
Общество с ограниченной ответственностью «Калибровка и поверка резервуаров» (ООО «КиПР»)ИНН 5008057216
Юридический адрес: 141707, Московская область, г. Долгопрудный, ул. Спортивная, д. 11а, кв. 36
Адрес места осуществления деятельности: 141701, Россия, Московская область, г. Долгопрудный, проезд Лихачевский, д. 4, стр. 1, этаж 3, оф. 315
Телефон: (916) 426-56-14
Правообладатель
Общество с ограниченной ответственностью «Стилар»
(ООО «Стилар»)
Юридический адрес: 150000, г. Ярославль, ул. Комсомольская, д. 18, помещ. 5
Принцип действия резервуаров основан на заполнении их до уровня, соответствующего определенному объему нефтепродуктов, приведенному в градуировочной таблице. Конструктивно резервуары представляют собой горизонтальные односекционные стальные цилиндрические сосуды с коническими днищами подземного расположения.
Резервуары имеют модификации РГСп-10, РГСп-15 и РГСп-25, которые отличаются геометрическими размерами и номинальной вместимостью. Резервуары РГСп-10 и РГСп-25 выполнены в двустенном исполнении. Резервуар РГСп-15 выполнен в одностенном исполнении.
Резервуары расположены по адресу: Московская область, н. п. Кубинка-2.
К данному типу относятся резервуары стальные горизонтальные цилиндрические РГСп с заводскими номерами 200, 203, 204, 205, 211, 213.

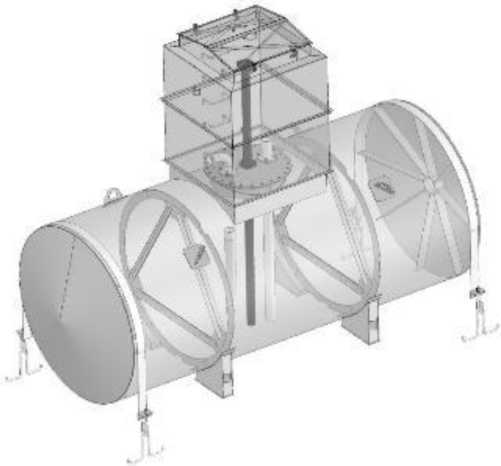

Эскиз общего вида резервуаров стальных горизонтальных цилиндрических РГСп приведен на рисунке 1.
Рисунок 1 - Эскиз общего вида резервуаров стальных горизонтальных цилиндрических РГСп

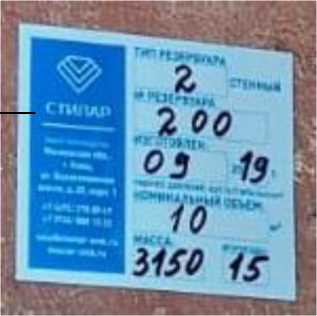

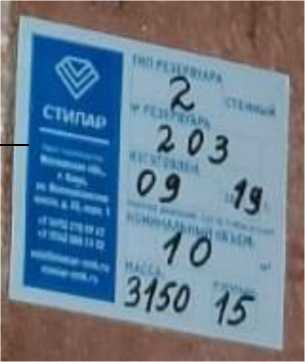

Заводские номера в виде цифрового обозначения, состоящего из трех арабских цифр, нанесены методом ручной маркировки на информационную табличку, расположенную рядом с горловиной каждого резервуара, в местах, указанных на рисунке 2.
Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено. Пломбирование резервуаров для защиты от несанкционированного доступа не предусмотрено.

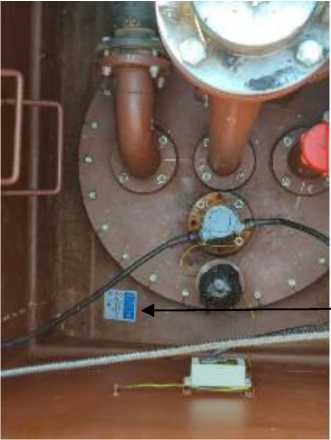

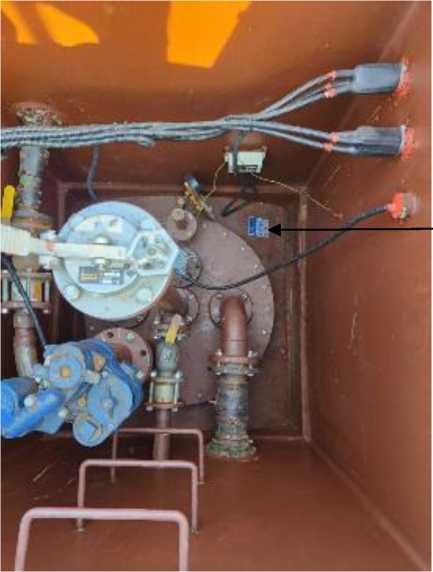

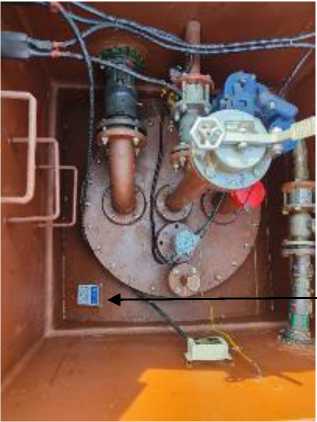

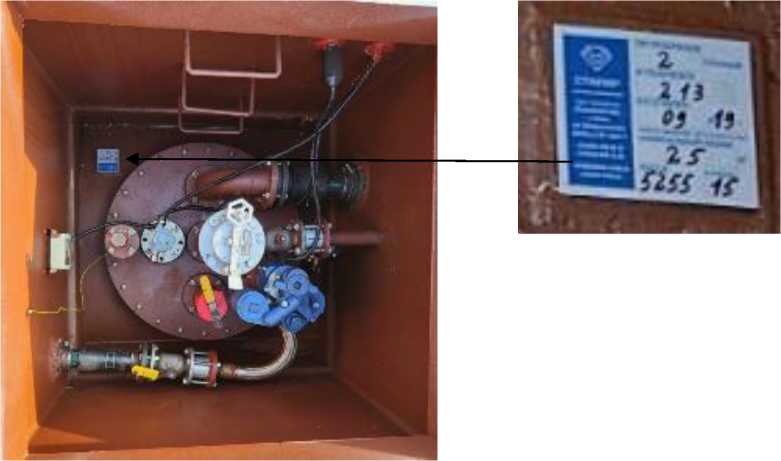

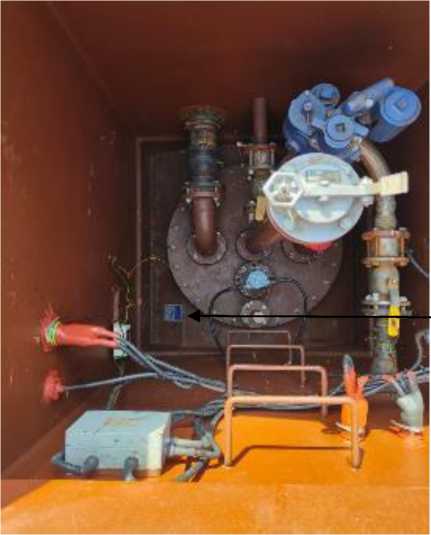

Рисунок 2 - Общий вид горловин и замерных люков резервуаров, места нанесения заводского номера на информационные таблички
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГСп |
6 шт. |
|
Паспорт |
6 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация резервуара |
РГСп-10 |
РГСп-15 |
РГСп-25 |
|
Заводские номера |
200, 203, 204 |
205 |
211, 213 |
|
Номинальная вместимость резервуара, м3 |
10 |
15 |
25 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,25 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Диапазон температуры окружающего воздуха, °C Атмосферное давление, кПа |
от -40 до +40 от 84 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
18 |
