Номер по Госреестру СИ: 96534-25
96534-25 Хроматографы газовые
(EXPEC G-Chrom 2306)
Назначение средства измерений:
Хроматографы газовые EXPEC G-Chrom 2306 (далее - хроматографы) предназначены для измерений содержания (массовой концентрации, молярной концентрации, массовой доли, объемной доли, молярной доли) неорганических и органических соединений в образцах различного происхождения.
Внешний вид.
Хроматографы газовые
Рисунок № 1
Внешний вид.
Хроматографы газовые
Рисунок № 2
Общие сведения
Дата публикации - 02.10.2025
Срок свидетельства - 30.09.2030
Номер записи - 5e74225f-4c86-1d84-0000-c8fc623fd59f
ID в реестре СИ - 1426963
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Hangzhou EXPEC Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт - 2466-1 Science & Technology Avenue, Qingshanhu Street, Lin'an District, Hangzhou City, Zhejiang Province
Уведомление о начале осуществления предпринимательской деятельности -
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Статистика
Кол-во поверок - 22
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 19
Кол-во владельцев - 16
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2109 от 2025.09.30 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Хроматографы газовые (EXPEC G-Chrom 2306)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Hangzhou EXPEC Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96534-25 30.09.2030 |
Хроматографы газовые, EXPEC G-Chrom 2306 Hangzhou EXPEC Technology Co., Ltd. (КИТАЙ 2466-1 Science & Technology Avenue, Qingshanhu Street, Lin'an District, Hangzhou City, Zhejiang Province) |
ОТ МП |
1 год |
Кто поверяет Хроматографы газовые (EXPEC G-Chrom 2306)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "М-ЛАБ МЕТРОЛОГИЯ" (RA.RU.312885) | 22 | 1 | 22 | 0 | 0 | 22 | 22 | 0 |
Стоимость поверки Хроматографы газовые (EXPEC G-Chrom 2306)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) MassExpert и GC Elaboration (Acquisition.V1.1.A) позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, осуществлять сбор экспериментальных данных, сохранять полученные результаты, проводить самодиагностику прибора.
ПО Data Analysis software и GC Elaboration (Analysis V1.1.A) позволяет обрабатывать экспериментальные данные.
ПО MassExpert и Data Analysis software совместимы при работе с одноквадрупольным масс-спектрометрическим детектором и детекторами ПИД, ПФД, ДТП, ЭЗД,
ПО GC Elaboration совместимо при работе с детекторами ПИД, ПФД, ДТП, ЭЗД. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
MassExpert |
GC Elaboration |
Data Analysis software |
|
Номер версии (идентификационный номер ПО), не ниже |
MassExpert. P001.V01A.001 |
Acquisition.Vl.l.A Analysis V1.1.A |
Py.Analyse. P001.V01A.001 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПрименение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах, утвержденная Приказом Росстандарта от 28.12.2024 г. № 3158
ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний»
Стандарт предприятия компании Hangzhou EXPEC Technology Co., Ltd, Китай
ПравообладательКомпания Hangzhou EXPEC Technology Co., Ltd., Китай
Адрес: No. 2466-1 Science & Technology Avenue, Qingshanhu Street, Lin'an District, Hangzhou City, Zhejiang Province, P.R. China (311305)
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00, факс: +7 (499)124-437-99-96 E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Принцип действия хроматографов основан на разделении компонентов анализируемой пробы на хроматографической колонке и последующем их детектировании.
Хроматографы состоят из основного блока, включающего устройства ввода проб (инжекторы, дозирующие краны или автоматические дозаторы), термостат колонок, детекторы, блоки контроля газовых потоков. На передней панели хроматографов раположен сенсорный ЖК-дисплей, с помощью которого можно выполнять остановку метода, отслеживать текущее состояние, параметры метода.
В зависимости от аналитических задач хроматографы могут комплектоваться встраиваемыми детекторами: по теплопроводности (ДТП), пламенно-ионизационным (ПИД), пламенно-фотометрическим (ПФД), электронно-захватным (ЭЗД). Одновременно могут быть установлены до четырех встраиваемых детекторов.
Отдельно стоящие одноквадрупольные масс-спектрометрические детекторы представлены в двух исполнениях: EXPEC G-Chrom MS SQ и EXPEC G-Chrom MS SQ Pro, отличаются разными источниками ионизации. EXPEC G-Chrom MS SQ комплектуется источником ионизации электронный удар (EI), EXPEC G-Chrom MS SQ Pro может оснащаться тремя источниками ионизации: электронный удар (EI), химическая ионизация (CI), электронный удар с усиленным ионным током (SIP).
Термостат колонок хроматографа снабжен такими функциями, как программирование температуры, быстрое повышение и понижение температуры. Регулирование температуры термостата обеспечивается с помощью сенсорного экрана и рабочей станции.
Дополнительно хроматографы могут комплектоваться автоматическими дозаторами жидких проб, автоматическими дозаторами равновесной паровой фазы, комбинированными автоматическими дозаторами, термодесорберами, пиролизером, метанатором, дозирующими и/или переключающими кранами, дозаторами сжиженных газов, модулем для концентрирования проб и/или отбора проб и другими дополнительными устройствами, необходимыми для определенного анализа. Также предусмотрено использование ручного ввода проб через инжектор на блоке хроматографа.
Общий вид хроматографа приведен на рисунках 1 - 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование хроматографа не предусмотрено.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на заднюю панель корпусов хроматографа и масс-спектрометрического детектора в виде наклейки с нанесением информации полиграфическим способом. Место нанесения серийного номера указано на рисунке 3.
Серийный номер детектора масс-спектрометрического, входящего в комплектность средства измерений, приводится в паспорте на хроматограф.
Рисунок 2 - Общий вид хроматографа газового EXPEC G-Chrom 2306

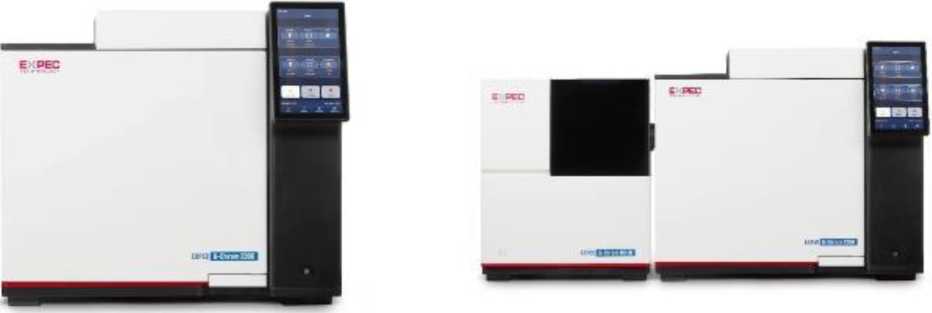

Рисунок 1 - Общий вид хроматографа газового EXPEC G-Chrom 2306
c масс-спектрометрическим детектором
Место нанесения серийного номера на хроматограф

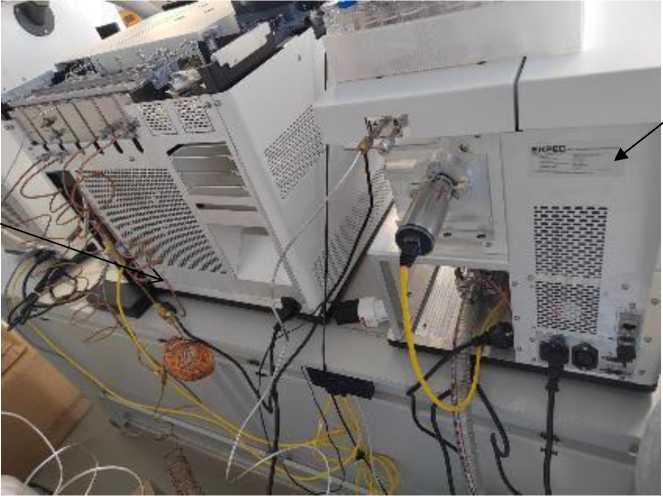

Рисунок 3 - Место нанесения серийного номера хроматографа и масс-спектрометрического деректора
Место
нанесения
серийного номера на масс-
спектрометрический
детектор
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Хроматограф газовый |
EXPEC G-Chrom 2306 |
1 экз. |
|
Детекторы: по теплопроводности |
ДТП |
по заказу |
|
пламенно-ионизационный |
ПИД |
по заказу |
|
пламенно-фотометрический |
ПФД |
по заказу |
|
электронно-захватный |
ЭЗД |
по заказу |
|
масс-спектрометрический |
EXPEC G-Chrom MS SQ |
по заказу |
|
масс-спектрометрический |
EXPEC G-Chrom MS SQ Pro |
по заказу |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики хроматографов газовых EXPEC G-Chrom 2306 с детекторами ПИД, ДТП, ЭЗД, ПФД
|
Наименование характеристики |
Значение | |
|
Уровень флуктуационных шумов нулевого сигнала, не более: ПИД, А |
2,5-10-14 | |
|
ДТП, В |
5-10-4 | |
|
ЭЗД, В |
5-10-6 | |
|
ПФД, А |
1-10-12 | |
|
Предел детектирования (контрольное вещество), не более: ПИД, гС/с (по гексадекану) |
4,5-10-12 | |
|
ДТП, г/см3 (по гексадекану) |
2,5-10-9 | |
|
ЭЗД, г/с (по линдану) |
5-10-14 | |
|
ПФД, гР/с (по метафосу) |
9-10-14 | |
|
гБ/с (по метафосу) |
1,3-10-13 | |
|
Предел допускаемого относительного СКО выходного |
при автоматическом |
при ручном |
|
сигнала хроматографа с указанными детекторами, %: |
дозировании |
дозировании |
|
- времени удерживания ПИД |
0,2 |
0,5 |
|
ДТП |
0,2 |
0,3 |
|
ЭЗД |
0,2 |
0,3 |
|
ПФД (фосфор) |
0,1 |
0,3 |
|
ПФД (сера) |
0,1 |
0,3 |
|
- площади пика ПИД |
3 |
6 |
|
ДТП |
3 |
6 |
|
ЭЗД |
5 |
8 |
|
ПФД (фосфор) |
5 |
6 |
|
ПФД (сера) |
6 |
7 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемого относительного изменения |
при автоматическом дозировании |
|
выходного сигнала (площади пика) за 8 часов непрерыв- | |
|
ной работы хроматографа с указанными детекторами, %: | |
|
ПИД |
±4 |
|
ДТП |
±5 |
|
ЭЗД |
±10 |
|
ПФД |
±10 |
Таблица 3 - Метрологические характеристики хроматографов газовых EXPEC G-Chrom 2306 с масс-спектрометрическими детекторами EXPEC G-Chrom MS SQ и EXPEC G-Chrom MS SQ Pro
|
Наименование характеристики |
Значение | |
|
Диапазон массовых чисел, а.е.м. |
от 1,5 до 1200 | |
|
Чувствительность (отношение сигнал/шум) при дозировании 10 пг гексахлорбензола для обоих исполнений, EI, не менее |
2200:1 | |
|
Чувствительность (отношение сигнал/шум) для EXPEC G-Chrom MS SQ Pro при дозировании 10 пг гексахлорбензола, SIP, не менее |
3000:1 | |
|
Предел допускаемого относительного СКО выходного сигнала хроматографа с указанными детекторами (по времени удерживания/по площади пика), %:
|
при автоматическом дозировании 0,2/4 0,2/4 |
при ручном дозировании 0,5/8 0,5/8 |
|
Пределы допускаемого относительного изменения выходного сигнала за 8 часов непрерывной работы хроматографа с указанными детекторами, %:
|
при автоматическом дозировании ±5 ±5 | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение электрического питания:
|
220±22 50 ± 1 |
|
Потребляемая мощность, В^А, не более: | |
|
- хроматографа EXPEC G-Chrom 2306 |
2500 |
|
- детектора масс-спектрометрического EXPEC G-Chrom MS SQ |
450 |
|
- детектора масс-спектрометрического EXPEC G-Chrom MS SQ Pro |
450 |
|
Масса, кг, не более: | |
|
- хроматографа EXPEC G-Chrom 2306 |
38 |
|
- детектора масс-спектрометрического EXPEC G-Chrom MS SQ |
30 |
|
- детектора масс-спектрометрического EXPEC G-Chrom MS SQ Pro |
30 |
|
Габаритные размеры (В^Ш^Г), мм, не более: | |
|
- хроматографа EXPEC G-Chrom 2306 |
490x560x560 |
|
- детектора масс-спектрометрического EXPEC G-Chrom MS SQ |
424x355x525 |
|
- детектора масс-спектрометрического EXPEC G-Chrom MS SQ Pro |
424x355x525 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +35 от 20 до 90 от 84 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
8 |
|
Средняя наработка до отказа, ч |
10000 |
