Номер по Госреестру СИ: 96542-25
96542-25 Машины испытательные универсальные
(Craftest)
Назначение средства измерений:
Машины испытательные универсальные Craftest (далее - машины) предназначены для измерений силы, перемещения и удлинения (деформации) образцов (опционально) при испытаниях образцов из различных материалов, а также изделий и конструкций на растяжение, сжатие, изгиб и при других видах механических испытаний.
Внешний вид.
Машины испытательные универсальные

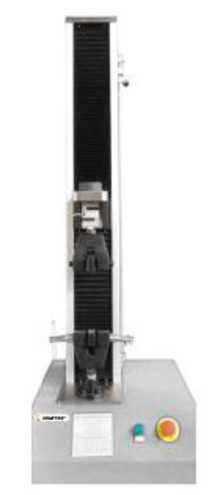

Рисунок № 1
Внешний вид.
Машины испытательные универсальные

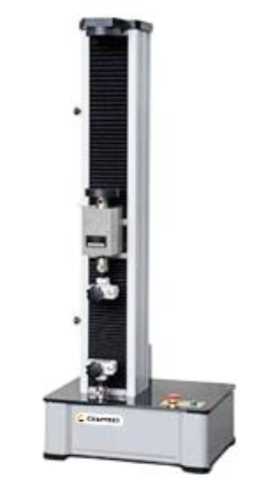

Рисунок № 2
Внешний вид.
Машины испытательные универсальные

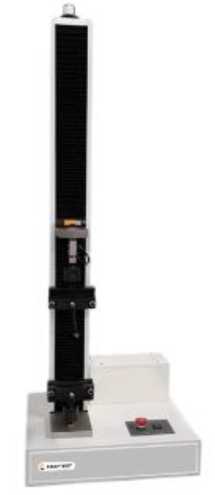

Рисунок № 3
Внешний вид.
Машины испытательные универсальные

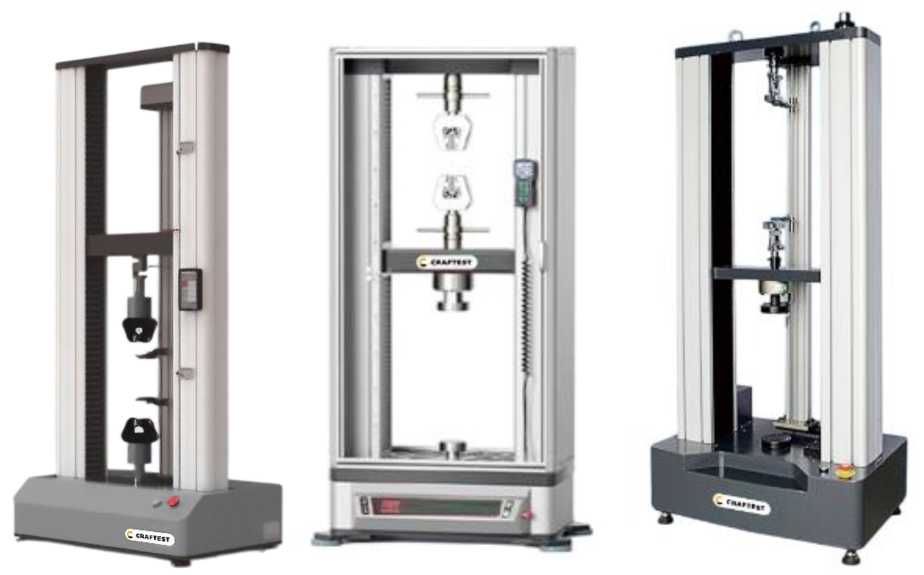

Рисунок № 4
Внешний вид.
Машины испытательные универсальные

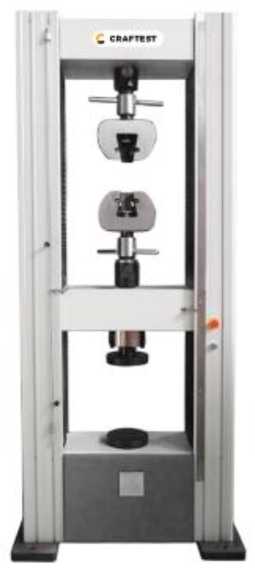

Рисунок № 5
Внешний вид.
Машины испытательные универсальные

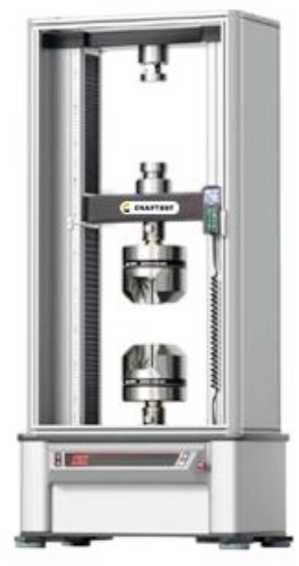

Рисунок № 6
Внешний вид.
Машины испытательные универсальные

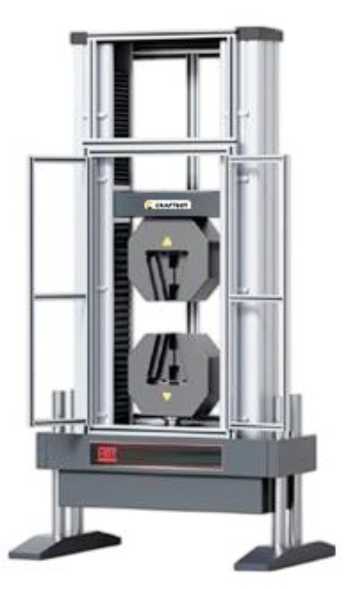

Рисунок № 7
Внешний вид.
Машины испытательные универсальные

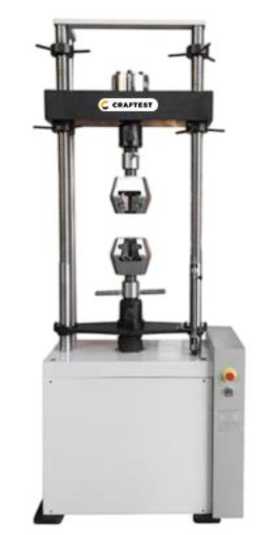

Рисунок № 8
Внешний вид.
Машины испытательные универсальные

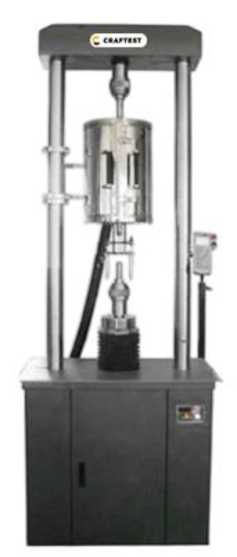

Рисунок № 9
Внешний вид.
Машины испытательные универсальные

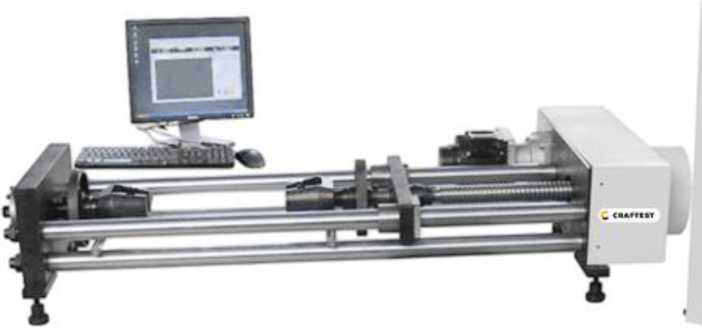

Рисунок № 10
Общие сведения
Дата публикации - 03.10.2025
Срок свидетельства - 01.10.2030
Номер записи - b240c650-c36f-a992-6ce7-4e1a8128efd0
ID в реестре СИ - 1426955
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «КРАФТЕСТ РУС»
Страна - РОССИЯ
Населенный пункт - Building 4-B-3, No. 5577, Industrial North Road, Jinan, 250109
Уведомление о начале осуществления предпринимательской деятельности -
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2122 от 2025.10.01 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Машины испытательные универсальные (Craftest)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «КРАФТЕСТ РУС»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96542-25 01.10.2030 |
Машины испытательные универсальные, Craftest Общество с ограниченной ответственностью «КРАФТЕСТ РУС» (РОССИЯ Building 4-B-3, No. 5577, Industrial North Road, Jinan, 250109) |
ОТ МП |
1 год |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Машины испытательные универсальные (Craftest)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Машины испытательные универсальные (Craftest)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО состоит из двух частей - встроенного и внешнего.
Встроенное ПО находится в оперативной памяти панели оператора и устанавливается на предприятии-изготовителе, в процессе эксплуатации не подлежит изменению.
Внешнее ПО устанавливается на персональный компьютер, под управлением операционной системы Windows. Идентификационные данные внешнего ПО приведены в таблице 1.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных измерений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Craftest |
Craftest Superior |
Craftest Creep |
|
Номер версии (идентификационный номер) ПО |
3.01.ХХ* |
2.01.ХХ* |
1.01.ХХ* |
|
Цифровой идентификатор ПО |
— | ||
|
* Х - не относится к метрологически значимой части ПО и принимает значения от 1 до 99 | |||
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку.
Лист № 10 Всего листов 11Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 9 «Порядок проведения испытаний» в документе «Машины испытательные универсальные Craftest. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22.10.2019 г. № 2498;
СМК 02 СТО 57 «Стандарт организации. Метрологическое обеспечение. Локальная поверочная схема для машин испытательных», утвержденный УНИИМ - филиалом ФГУП «ВНИИМ им.Д.И. Менделеева» 03.03.2025 г;
ТУ 26.51.66.119-006-30246106-2024 «Машины испытательные универсальные Craftest. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «КРАФТЕСТ РУС»
(ООО «КРАФТЕСТ РУС»)
ИНН 7728783568
Адрес юридического лица: 454079, г. Челябинск, ул. Линейная, д. 53
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Принцип действия машин заключается в приложении силы к испытываемому образцу для его деформации и измерении электрических сигналов, поступающих от первичных преобразователей (датчиков) силы, перемещения подвижного захвата и деформации образца (опционально), которые соответствуют текущим значениям измеряемых величин.
Конструктивно машины состоят из испытательной рамы и системы управления и сбора данных. Испытательная рама состоит из основания, на котором закреплены направляющие колонны с подвижной и неподвижной траверсами (захватами), датчика силы, датчика перемещения, датчиков деформации (опционально). Машины могут выпускаться с одной, двумя и более рабочими зонами. Перемещение подвижного захвата (тяги) и нагружение испытуемого образца осуществляется электроприводом посредством одной или двух шариковинтовых пар. По требованию заказчика возможно исполнение силовой рамы с нагружением грузами.
Испытываемый образец или испытываемое изделие размещается в приспособлениях для проведения испытаний. Нагрузка, прикладываемая к испытываемому образцу(изделию), измеряется датчиком силы. Датчик силы может быть размещен на подвижной или неподвижной траверсе. По направлению действия силы на датчик могут использоваться универсальные датчики силы, датчики растяжения или датчики сжатия. В процессе проведения испытания датчик перемещения измеряет перемещение подвижной траверсы (активного захвата). Удлинение (деформация) образцов (опционально) измеряется датчиками деформации. Измерение удлинения (деформации) образцов может проводится как при растяжении образца, так и при его сжатии. Сигналы от датчиков силы, перемещения и деформации поступают в систему управления и сбора данных.
Машины по заказу могут комплектоваться несколькими датчиками силы с различными диапазонами измерений. Датчики могут быть сменными, то есть устанавливаются вместо основного датчика, либо устанавливаются последовательно в одной цепи нагружения с основным, либо устанавливаться и работать независимо от основного датчика.
Машины могут быть укомплектованы одним или несколькими датчиками продольной и поперечной деформации, которые по виду контакта с испытываемым образцом могут быть контактными и бесконтактными, по способу установки щупов контактных датчиков на образце - с автоматической или ручной установкой.
Система управления и сбора данных предназначена для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы, перемещения подвижной траверсы и деформации на внешние устройства и может быть укомплектована панелью для ввода и отображения информации. Также система управления и сбора данных может включать рабочую станцию, реализованную на персональном компьютере со специализированным программным обеспечением.
Машины могут быть укомплектованы дополнительным оборудованием для испытания образцов в различных средах и температурных условиях (термо-, крио-, барокамерами, печами и т.д.), а также приспособлениями для измерений геометрических размеров образцов (опционально по заказу).
Машины могут применяться для статистических, квазистатических, усталостных испытаний и испытаний на длительную прочность, ползучесть и релаксацию.
Модификации машин имеют обозначение Craftest Y-X-R, где:
Y - тип исполнения:
S - настольная одноколонная;
Т - настольная двухколонная;
F - напольная двухколонная;
ECR - с центральным шпинделем;
Н - горизонтальная.
Х - верхний предел измерений силы в кН;
R - вариант исполнения силовой рамы (может принимать значения 1, 2, 3, 4, 5 или отсутствовать).
Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на машины не предусмотрено. Заводские номера, состоящие из арабских цифр, наносятся типографским методом на маркировочную табличку, установленную на корпусе машины.
Общий вид машин представлен на рисунке 1, место нанесения заводского номера - на рисунке 2. Пломбирование машин не предусмотрено.
Настольные одноколонные машины Craftest S-Х
Настольные двухколонные машины Craftest Т-Х
Напольные двухколонные машины Craftest F-Х
Машины с центральным шпинделем Craftest ECR-Х
ф
t
Машины горизонтальные Craftest H-X
Рисунок 1 - Общий вид машин испытательных универсальных Craftest
Место нанесения
Место нанесения
маркировочной
маркировочной таблички
таблички

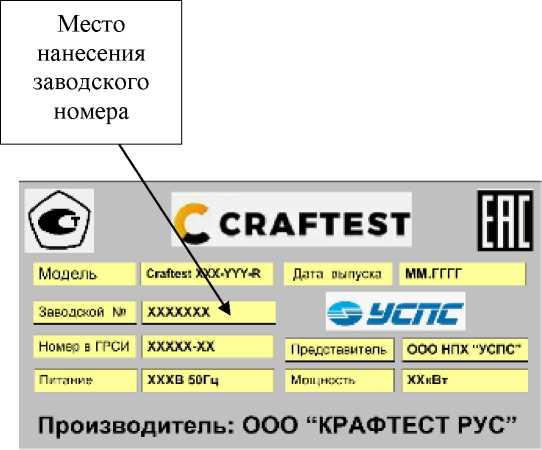

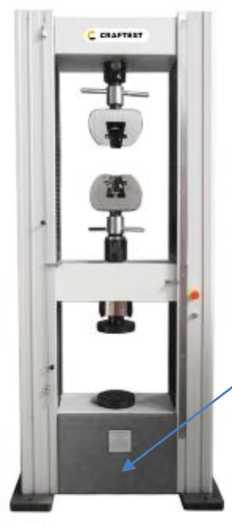

Рисунок 2 - Место расположения маркировочной таблички и нанесения заводского номера
Таблица 8 -
|
Наименование |
Обозначение |
Кол-во |
|
Машина испытательная универсальная1 |
Craftest |
1 шт. |
|
Панель оператора |
- |
по заказу |
|
Персональный компьютер |
- |
по заказу |
|
Машины испытательные универсальные Craftest. Руководство по эксплуатации |
- |
1 экз. |
|
Машина испытательная универсальная Craftest. Паспорт |
- |
1 экз. |
|
ГСИ. Машины испытательные универсальные Craftest. Методика поверки |
- |
1 экз. |
|
1 Комплектация машины приспособлениями для испытаний, вспомогательным оборудованием, дополнительными датчиками производится опционально по требованию заказчика. | ||
Таблица 2 - Метрологические характеристики
|
Наименование |
Значение для модификации | |
|
Craftest S-X |
Craftest T-X | |
|
Верхний предел измерений (ВПИ) силы, кН |
0,1; 0,2; 0,3; 0,5; 1; 2; 2,5; 3; 5; 10; 20 |
0,1; 0,2; 0,3; 0,5; 1; 2; 2,5; 3; 5; 10; 20; 25; 30; 50; 100 |
|
Нижний предел измерений силы, в % от ВПИ |
0.21; 0Л1; 1; 21 | |
|
Пределы допускаемой абсолютной погрешности измерений силы в диапазоне от 0 до 1 % ВПИ включ., % |
±0,52; ± 1 | |
|
Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 1 % до 100 % ВПИ, % |
±0,5; ± 13 | |
|
Диапазон измерений перемещений подвижной траверсы, мм |
от 0 до 20004 | |
| ||
Таблица 3 - Метрологические характеристики
|
Наименование |
Значение для модификации |
|
Craftest F-X | |
|
Верхний предел измерений силы (ВПИ), кН |
50; 100; 150;200; 250;300;400; 500;600;800;1000;1200 |
|
Нижний предел измерений силы, в % от ВПИ |
021; 0Д1; 1; 21 |
|
Пределы допускаемой абсолютной погрешности измерений силы в диапазоне от 0 до 1 % ВПИ включ., % |
±0,52; ± 1 |
|
Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 1 % до 100 % ВПИ, % |
±0,5; ± 13 |
|
Диапазон измерений перемещений подвижной траверсы, мм |
от 0 до 35004 |
| |
Таблица 4 - Метрологические характеристики
|
Наименование |
Значение для модификации |
|
Craftest ECR-X | Craftest Н-X | |
|
Верхний предел измерений силы (ВПИ), кН |
1; 2; 5; 10; 20; 25; 30; 50; 100; 150; 200; 250; 300; 400; 500;600 |
|
Нижний предел измерений силы, в % от ВПИ |
0,21; 0Д1; 1; 21 |
|
Пределы допускаемой абсолютной погрешности измерений силы в диапазоне от 0 до 1 % ВПИ включ., % |
±0,52; ± 1 |
|
Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 1 % до 100 % ВПИ, % |
±0,5; ± 13 |
|
Диапазон измерений перемещений подвижной траверсы, мм |
от 0 до 10004 от 0 до 50004 |
|
Наименование |
Значение для модификации |
|
Craftest ECR-X | Craftest Н-X | |
| |
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение для категории точности1 | ||
|
0,5 |
1,0 |
2,0 | |
|
Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы, мм:
|
± 0,02 |
± 0,05 |
± 0,1 ± 0,2 |
|
Пределы допускаемой относительной погрешности измерений перемещений подвижной траверсы, %:
|
± 0,5 |
± 1,0 |
± 2,0 |
1 Категория точности устанавливается предприятием-изготовителем и приводится
в паспорте на машину
Таблица 6 - Метрологические характеристики
|
Наименование |
Значение | ||||
|
Диапазон измерений удлинения (деформации) образцов1, мм |
от 0 до 503 |
от 0 до 1003 |
от 0 до 8003 |
от 0,3 до 9003 |
от 5 до 12003 |
|
Пределы допускаемой абсолютной погрешности измерений удлинения (деформации) образцов, мм, в поддиапазоне: от 0 до 0,3 мм включ.:
|
± 0,0015 |
± 0,0015 |
± 0,0015 ± 0,003 | ||
|
от 0 до 1 мм включ.:
|
± 0,005 ± 0,01 | ||||
|
• от 0 до 2 мм включ.:
|
± 0,01 ± 0,02 | ||||
|
Пределы допускаемой относительной погрешности измерений удлинения (деформации) образцов, %, в поддиапазоне: св. 0,3 мм до верхнего предела измерений:
|
± 0,5 |
± 0,5 |
± 0,5 ± 1,0 | ||
|
св. 1 мм до верхнего предела измерений: | |||||
|
Наименование |
Значение | ||||
• св. 2 мм до верхнего предела измерений:
|
± 0,5 ± 1,0 |
± 0,5 ± 1,0 | |||
|
± 2,0 ± 1,0 |
± 1,0 ± 2,0 | |||
| |||||
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры1, мм, не более - длина |
5 000 |
|
- ширина |
5 000 |
|
- высота |
5 000 |
|
Масса1, кг, не более |
50 000 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 242 или |
|
- частота переменного тока, Гц |
от 342 до 418 от 49 до 51 |
|
- потребляемая мощность1, кВт, не более |
50 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +35 |
|
- относительная влажность воздуха, %, не более |
80 |
|
1 Указано максимально возможное значение, конкретное значение приводится в паспорте | |
|
на машину. Для модификации Craftest Н-X допускается значение длины не более 15 000 мм. | |
