Номер по Госреестру СИ: 96543-25
96543-25 Система измерительная
(ППД КП-4313)
Назначение средства измерений:
Система измерительная ППД КП-4313 (аббревиатура «ППД» означает «проверка параметров датчиков») предназначена для автоматизированного измерения линейных перемещений штока и оценки электрических параметров индукционных датчиков. В её функции входит мониторинг напряжения на выходных обмотках в зависимости от положения штока, напряжения питания и тока, потребляемого датчиком.
Внешний вид.
Система измерительная
Рисунок № 1
Внешний вид.
Система измерительная
Рисунок № 2
Внешний вид.
Система измерительная
Рисунок № 3
Общие сведения
Дата публикации - 03.10.2025
Срок свидетельства -
Номер записи - 9dbbd959-b16a-55a6-5654-a16f36c5b328
ID в реестре СИ - 1426954
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Без модификации,
Производитель
Изготовитель - Акционерное общество «Павловский машиностроительный завод «Восход»
Страна - РОССИЯ
Населенный пункт - 606103, Нижегородская область, г. Павлово, ул. Коммунистическая, д.78А
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2122 от 2025.10.01 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Система измерительная (ППД КП-4313)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество «Павловский машиностроительный завод «Восход»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96543-25 |
Система измерительная, ППД КП-4313 Акционерное общество «Павловский машиностроительный завод «Восход» (РОССИЯ 606103, Нижегородская область, г. Павлово, ул. Коммунистическая, д.78А) |
ОТ МП |
1 год |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Система измерительная (ППД КП-4313)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Система измерительная (ППД КП-4313)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В системе ППД КП-4313 используется специализированное программное обеспечение (ПО) АСК44-000 ПО. АСК44-000 ПО, установленное на АРМ системы, управляет процессом измерения параметров проверяемого датчика. После завершения процесса измерений, автоматически создает протокол испытания, содержащий все полученные данные и результат анализа пригодности датчика.
Защита программного обеспечения и измерительной информации от несанкционированного доступа обеспечивается путем разграничения прав доступа (вход по логину и паролю), ведения доступного только для чтения журнала событий.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АСК44-000 ПО |
|
Номер версии (идентификационный номер ПО) |
1.1 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений «средний» в соответствии с Р50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта по центру над наименованием средства измерений.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации КП4313-000РЭ, в разделе 6 «Принципы функционирования системы измерительной ППД КП-4313».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 17 марта 2022 года № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10N до 100 А в диапазоне частот от 1^10' до 1406 Гц»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1^10' до 2409 Гц».
Правообладатель
Акционерное общество «Павловский машиностроительный завод «Восход»
(АО «ПМЗ «Восход»)
ИНН: 5252000375
Юридический адрес: 606103, Нижегородская область, г. Павлово,
ул. Коммунистическая, д.78А
Телефон: 8 (831-71) 5-17-45
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»(ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, Нижегородская область, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон: 8 (800) 200-22-14
Е-mail: mail@nncsm.ru
Правообладатель
Акционерное общество «Павловский машиностроительный завод «Восход»
(АО «ПМЗ «Восход»)
ИНН: 5252000375
Юридический адрес: 606103, Нижегородская область, г. Павлово,
ул. Коммунистическая, д.78А
Телефон: 8 (831-71) 5-17-45
Принцип действия системы измерительной ППД КП-4313 (далее - система ППД), основан на измерении линейного и дискретного перемещения каретки, на которой закреплен проверяемый датчик, с одновременным измерением напряжения на его выходных обмотках.
В состав системы входят следующие компоненты: приспособление для проверки параметров датчиков КП4182Б-01, блок питания ПТ4146-200, блок индикации КП4182Б-01-500, пульт проверки параметров датчиков ПТ-4145Б, генератор сигналов специальной формы AGF-72225, вольтметры универсальные цифровые GDM-78261, промышленный коммуникационный сервер Лантан СS-3104, автоматизированное рабочее место (АРМ) на базе персонального компьютера с ОС Windows 10.
Проверяемый индукционный датчик (далее - датчик) устанавливается в приспособление КП4182Б-01. Корпус испытуемого датчика крепится в каретке приспособления, а шток датчика вкручивается в неподвижную часть приспособления. Блок питания ПТ4146-200 осуществляет питание серводвигателя приспособления. Пульт проверки параметров датчиков ПТ-4145Б используется для переключения измерительных выводов вольтметров между входными и выходными обмотками проверяемого датчика. Серводвигатель передает вращение на шариковинтовую пару, что обеспечивает перемещение каретки вдоль приспособления по линейным рельсам.
Структура измерительного канала (ИК) линейного перемещения «ИК тип 1» реализована следующим образом: датчик линейного положения ЛИР-ДА7, встроенный в приспособление, измеряет положение каретки приспособления и с помощью блока индикации КП482Б-0 1 -500 передает данные на персональный компьютер, через коммуникационный сервер Лантан CS-3104.
Измерительный канал параметров питания датчика по напряжению и потребляемому переменному току «ИК тип 2», канал измерения напряжения на выходных обмотках датчика по переменному току «ИК тип 3», реализованы с помощью вольтметров универсальных цифровых GDM-78261 (Рег. № 52669-13) подключенных к клеммам пульта ПТ-4145Б. Полученные данные с вольтметров в цифровом виде по последовательному интерфейсу RS-232 передаются на персональный компьютер, через коммуникационный сервер Лантан CS-3104.
К данному типу относится система измерительная ППД КП-4313, с заводским номером 001.
Заводской номер, однозначно идентифицирующий систему ППД, в виде цифрового обозначения, состоящего из 3 арабских цифр, нанесен типографским способом на маркировочную табличку-шильдик, прикреплённую на боковую стенку станины (стола) системы ППД. Дополнительно заводской номер указан в паспорте.
Пломбирование системы ППД не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид системы ППД и место расположения таблички-шильдика с заводским номером представлен на рисунке 1. Вид приспособления КП4182Б-01 представлен на рисунке 2. Общий вид информационной таблички (табличка-шильдик) представлен на рисунке 3.
табличка-шильдик
с заводским номером

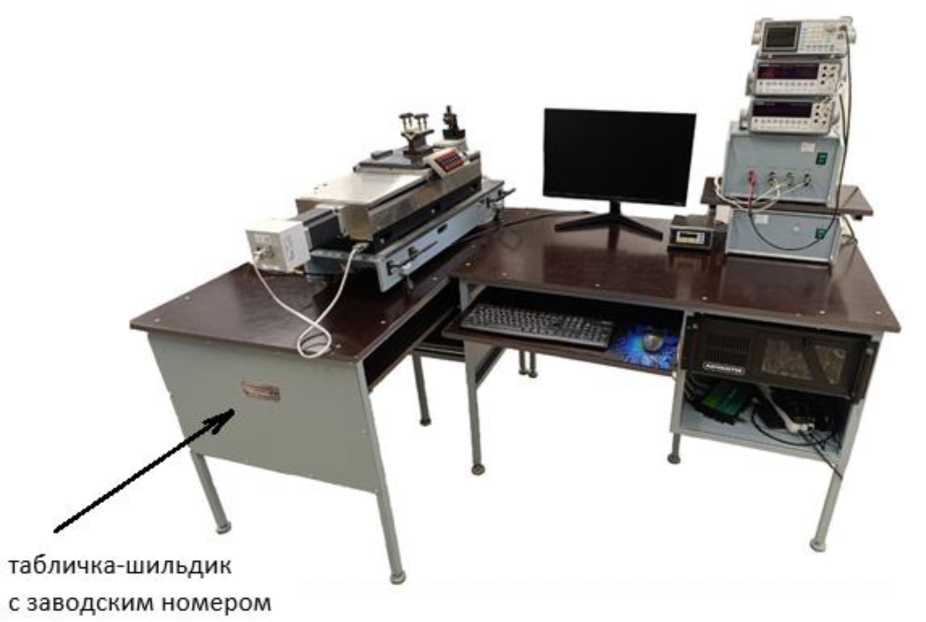

Рисунок 1 - Общий вид системы

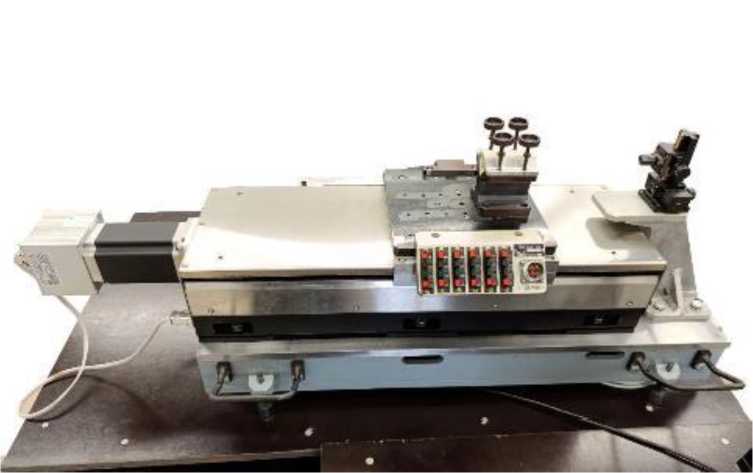

Рисунок 2 - Вид на приспособление КП4182Б-01 сбоку

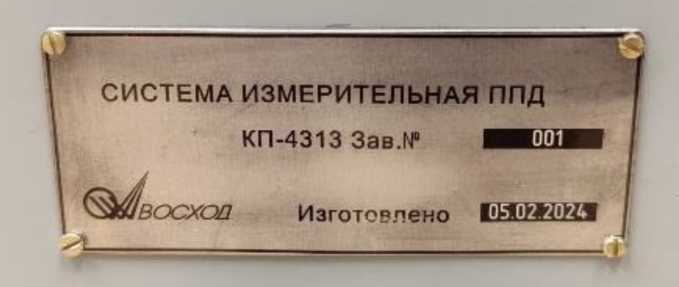

Рисунок 3 - Табличка-шильдик с маркировкой, заводским номером
Метрологические характеристики системы измерительной ППД КП-4313 представлены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Тип ИК |
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
ИК тип 1 |
Перемещение каретки |
от 0 мм до 30 мм включ. |
±0,01 мм |
|
св. 30 мм до 310 мм включ. |
±(0,03Ъх + 0,01) мм | ||
|
ИК тип 2 |
Напряжение переменного тока, частотой от 10 Гц до 10 кГц |
от 0 В до 30 В |
±(0,001-Ux + 0,025) В |
|
Сила переменного тока, частотой от 10 Гц до 10 кГц |
от 0 мА до 50 мА |
±(0,002-Ix + 0,25) мА | |
|
ИК тип 3 |
Напряжение переменного тока, частотой от 10 Гц до 10 кГц |
от 0 В до 30 В |
±(0,001-Ux + 0,005) В |
Продолжение таблицы 2
|
Тип ИК |
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
Примечания: Lx - измеренное значение перемещения, м; Ux - измеренное значение напряжения переменного тока, В; Ix - измеренное значение силы переменного тока, мА. | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов измерения перемещения «ИК тип 1» |
1 |
|
Количество каналов измерения параметров питания (напряжение, ток) «ИК тип 2» |
4 |
|
Количество каналов измерения выходного напряжения «ИК тип 3» |
8 |
|
Диапазон индикации частоты питания датчика |
10 Гц до 10 кГц |
|
Рабочие условия эксплуатации:
|
от +20 до +25 |
|
более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,0 |
|
Параметры электрического питания: - напряжение, В |
220±22 |
|
- частота, Гц |
50±1 |
|
- потребляемая мощность, В^А, не более |
1000 |
|
Габаритные размеры (ширина х длина х высота), мм, не более |
1250x2000x1250 |
|
Масса, кг, не более |
140 |
|
Срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
