Сведения о средстве измерений: 96549-25 Хроматограф газовый

Номер по Госреестру СИ: 96549-25
96549-25 Хроматограф газовый
(Trace 1610)

Назначение средства измерений:
Хроматограф газовый Trace 1610 (далее - хроматограф) предназначен для разделения компонентов и измерения их содержания в широкой группе веществ, материалов, в пищевых продуктах, объектах окружающей среды.

сертификация программного обеспечения
Внешний вид. Хроматограф газовый, http://oei-analitika.ru рисунок № 1
Внешний вид.
Хроматограф газовый
Рисунок № 1
Внешний вид. Хроматограф газовый, http://oei-analitika.ru рисунок № 2
Внешний вид.
Хроматограф газовый
Рисунок № 2
Внешний вид. Хроматограф газовый, http://oei-analitika.ru рисунок № 3
Внешний вид.
Хроматограф газовый
Рисунок № 3

Общие сведения

Дата публикации - 03.10.2025
Срок свидетельства -
Номер записи - e10a60ef-2456-70a9-42e5-781d7dd64fbb
ID в реестре СИ - 1426948
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Trace 1610,

Производитель

Изготовитель - Thermo Fisher Scientific S.p.A.
Страна - ИТАЛИЯ
Населенный пункт - Building T71-6, No. 211 Qinqiao Road, Shanghai Pilot Free Trade Zone
Уведомление о начале осуществления предпринимательской деятельности -

Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.

Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).

Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.

Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2122 от 2025.10.01 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Хроматограф газовый (Trace 1610)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Thermo Fisher Scientific S.p.A.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96549-25

Хроматограф газовый, Trace 1610
Thermo Fisher Scientific S.p.A. (ИТАЛИЯ Building T71-6, No. 211 Qinqiao Road, Shanghai Pilot Free Trade Zone)
ОТ
МП
1 год

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Хроматограф газовый (Trace 1610)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • Trace 1610
  • 1 1 0 0 0 0 0

    Стоимость поверки Хроматограф газовый (Trace 1610)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Хроматограф оснащен встроенным и автономным ПО.

    Встроенное ПО обеспечивает обработку, преобразование, вывод измерительной информации на жидкокристаллический дисплей и передачу данных автономному ПО, установленному на персональный компьютер. Встроенное ПО обеспечивает управление, настройку и диагностику состояния хроматографа с помощью управляющей панели.

    Автономное ПО выполняет расчет и интегрирование площадей хроматографических пиков, имеет такие функции, как компенсация базовой линии, комплексная идентификация пиков, автоматическая настройка нуля и автоматическая градуировка.

    Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.

    Уровень защиты автономного ПО «средний» в соответствии с Р 50.2.077-2014.

    Влияние ПО учтено при нормировании метрологических характеристик.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование встроенного ПО

    HMI S/W

    Номер версии (идентификационный номер) встроенного ПО

    00.00.49

    Идентификационное наименование автономного ПО

    Chromeleon

    Номер версии (идентификационный номер) автономного ПО

    7.3.2


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации методом компьютерной графики.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Применение хроматографа в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средствам измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 28 декабря 2024 г. № 3158 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах»;

    Техническая документация фирмы Thermo Fisher Scientific S.p.A, Италия.

    Правообладатель

    Фирма Thermo Fisher Scientific S.p.A, Италия

    Адрес: Via S. Bovio, 3, 20054 Segrate MI, Italy

    Изготовитель


    Фирма Thermo Fisher Scientific S.p.A, Италия
    Адрес: Via S. Bovio, 3, 20054 Segrate MI, Italy
    Производственная площадка:
    Thermo Fisher Scientific (Shanghai) Instruments Co., Ltd., Китай
    Адрес: Building T71-6, No. 211 Qinqiao Road, China (Shanghai) Pilot Free Trade Zone

    Испытательный центр

    Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
    Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
    Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-37-29. Факс: +7 (495) 437-56-66
    E-mail: info.ozrn@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель


    Фирма Thermo Fisher Scientific S.p.A, Италия
    Адрес: Via S. Bovio, 3, 20054 Segrate MI, Italy

    Принцип действия хроматографа основан на разделении компонентов пробы при её прохождении в потоке газа-носителя через хроматографическую колонку и регистрации аналитического сигнала от компонента с помощью детектора.

    Хроматограф представляет собой универсальный стационарный лабораторный прибор, выполненный в моноблочном исполнении, включающий в себя термостат колонок, встроенный пламенно-ионизационный детектор (ПИД), процессор, электронику и пневматику. На передней панели хроматографа имеется встроенный дисплей.

    Дополнительно хроматограф оснащен автоматическим дозатором жидких проб - автосамплером AI 1610 с дополнительным лотком для образцов и статическим парофазным дозатором - автосамплером TriPlus 500.

    Задание режимов работы инжекторов, колонок, детекторов, кранов, индикация задаваемых и текущих параметров на дисплее осуществляется либо через управляющую панель хроматографа, либо при помощи программного обеспечения (далее - ПО), установленного на персональном компьютере.

    Система управления и обработки данных на основе персонального компьютера и встроенного в хроматограф микропроцессора обеспечивает задание режимов работы инжекторов, колонок, детекторов, кранов, и индикацию задаваемых и текущих параметров как на дисплее прибора, так и на экране монитора.

    С помощью клавиатуры компьютера или встроенной в прибор клавиатуры оператор осуществляет управление работой хроматографа в диалоговом режиме. Обработка хроматограмм производится с помощью ПО.

    Пломбирование хроматографа не предусмотрено. Нанесение знака поверки на хроматограф не предусмотрено.

    Серийный номер хроматографа состоит из арабских цифр и нанесен на информационную табличку, расположенную на задней стенке хроматографа, методом лазерной печати.

    Общий вид хроматографа представлен на рисунке 1. Общий вид хроматографа с автосамплерами AI 1610 и TriPlus 500 представлен на рисунке 2.

    Место нанесения серийного номера на информационную табличку хроматографа (шильд) приведено на рисунке 3.

    К данному типу средств измерений относится хроматограф газовый Trace 1610, серийный номер 723121806.

    Внешний вид. Хроматограф газовый (Trace 1610), http://oei-analitika.ru

    Обозначение типа СИ

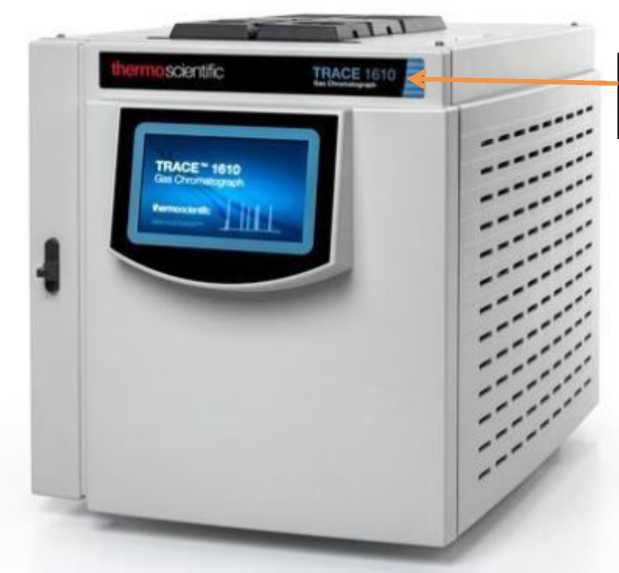

    Рисунок 1 - Общий вид хроматографа газового Trace 1610

    Внешний вид. Хроматограф газовый (Trace 1610), http://oei-analitika.ru

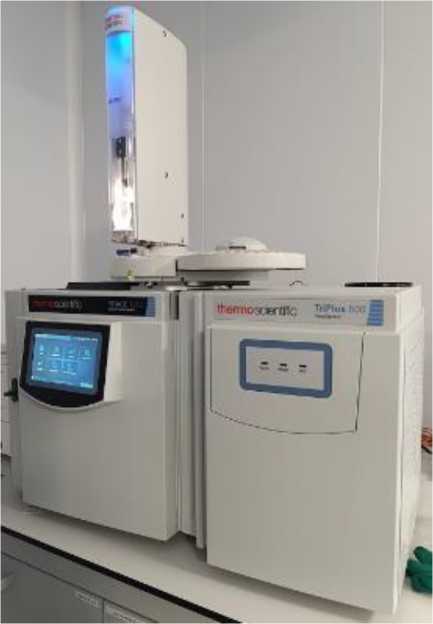

    Рисунок 2 - Общий вид хроматографа газового Trace 1610 с автосамплерами AI 1610 и TriPlus 500

    Место нанесения серийного номера

    Внешний вид. Хроматограф газовый (Trace 1610), http://oei-analitika.ru

    , ® с

    1[2Одо\/д---1

    вГлТ^39

    ?!Sfr»Auic s=fe- ®s 'sr'"°

    “T'7W~^F

    J^gOSenes

    Code / t^^==asa==

    ==Ш^Шшео

    ---^JZlfioe

    B(JS^ -

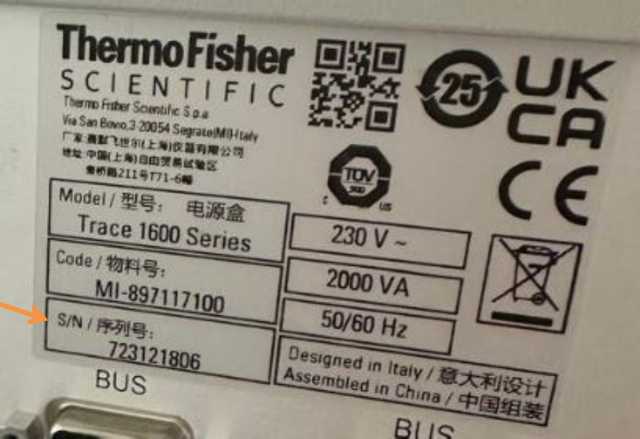

    Рисунок 3 - Информационная табличка хроматографа (шильд)


    Таблица 4 - Комплектность хроматографа

    Наименование

    Обозначение

    Количество

    Хроматограф газовый

    Trace 1610

    1 шт.

    Автосамплер

    AI1610

    1 шт.

    Автосамплер

    TriPlus 500

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Руководство по пользованию ПО

    -

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Уровень флуктуационных шумов, А, не более

    5^10-14

    Предел детектирования, по гексадекану, гС/с, не более

    9,5Л0-12

    Предел допускаемого относительного среднего квадратичного отклонения (СКО) выходного сигнала при автоматическом дозировании: - по площади пика, %

    2

    - по времени удерживания, %

    0,1

    Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 8 часов непрерывной работы хроматографа, %

    ±3

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры (основного блока) (В*Ш*Г), мм, не более

    450x440x670

    Масса (основного блока), кг, не более

    35

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность окружающего воздуха (без конденсации), %

    • - атмосферное давление, кПа

    от +15 до +35

    от 20 до 90 от 84 до 106,7

    Напряжение питания, В

    230±23

    Максимальная потребляемая мощность, Вт

    2420
