Номер по Госреестру СИ: 96550-25
96550-25 Система лазерная координатно-измерительная сканирующая
(Trimble X7)
Назначение средства измерений:
Система лазерная координатно-измерительная сканирующая Trimble X7 (далее -система) предназначена для измерений длин и углов.
Внешний вид.
Система лазерная координатно-измерительная сканирующая
Рисунок № 1
Внешний вид.
Система лазерная координатно-измерительная сканирующая
Рисунок № 2
Общие сведения
Дата публикации - 03.10.2025
Срок свидетельства -
Номер записи - 26177b51-ba7c-07c6-d314-0eea6e7a9122
ID в реестре СИ - 1426947
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Trimble X7,
Производитель
Изготовитель - Trimble Germany GmbH
Страна - ГЕРМАНИЯ
Населенный пункт - Am Prime Parc 11, 65479 Raunheim
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2122 от 2025.10.01 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Система лазерная координатно-измерительная сканирующая (Trimble X7)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Система лазерная координатно-измерительная сканирующая (Trimble X7)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Система лазерная координатно-измерительная сканирующая (Trimble X7)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Системы имеют метрологически значимое программное обеспечение (далее - ПО) «Trimble Perspective». Указанное программное обеспечение предназначено для взаимодействия электронных блоков, управления системой, осуществления измерений, обработки, хранения и передачи результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ВПО |
Trimble Perspective |
|
Номер версии (идентификационный номер) ПО |
R2.5.100 |
3.2.1.2111 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Настройка» документа «Trimble X7. Система лазерная координатноизмерительная сканирующая. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 07 июня 2024 г. № 1374.
Правообладатель
Trimble Germany GmbH, Германия
Адрес: Am Prime Parc 11, 65479 Raunheim, Германия
Тел.: +1-937-245-5600
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, Россия, г.Москва, вн. тер. г. муниципальный округ
Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, Россия, Московская область, район Чеховский, г. Чехов, Симферопольское шоссе, д. 2;
308023, Россия, Белгородская обл., г. Белгород, ул. Садовая, дом 45а;
Россия, Ивановская область, Лежневский район, СПК им. Мичурина.
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Trimble Germany GmbH, Германия
Адрес: Am Prime Parc 11, 65479 Raunheim, Германия
Тел.: +1-937-245-5600
Принцип работы систем заключается в автоматическом определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде массива точек.
Принцип действия импульсного лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.
Конструктивно сканеры представляют собой корпус с ручкой, вмещающий импульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрические приводы, датчики углов поворота и электронный управляющий блок.
Управление системами осуществляется при помощи кнопок, находящихся на корпусе управляющего блока и с помощью внешних устройств по радиоканалу сети Wi-Fi.
К данному типу систем относится система лазерная координатно-измерительная сканирующая Trimble X7, зав. № 89807077.
Заводской номер системы в виде цифрового обозначения, состоящего из арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на задней панели корпуса системы. Общий вид маркировочных табличек представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации система не предусматривают внешних механических регулировок.
Общий вид системы представлен на рисунке 1.

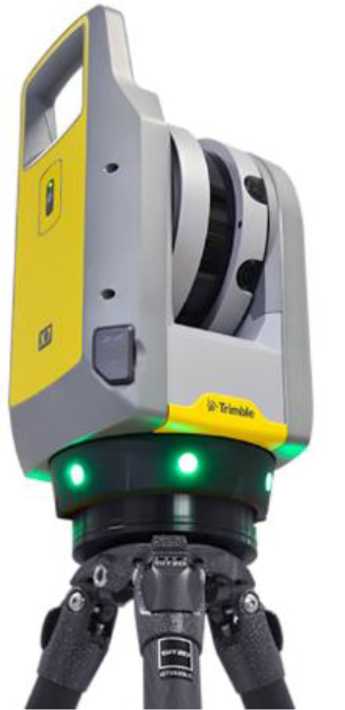

Рисунок 1 - Общий вид системы лазерной координатно-измерительной сканирующей

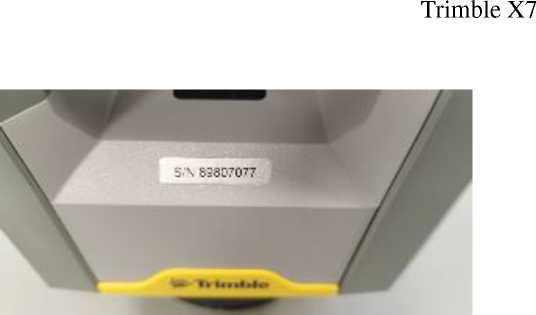

Рисунок 2 - Общий вид маркировочных табличек
