Номер по Госреестру СИ: 96551-25
96551-25 Термопреобразователи сопротивления платиновые
(MINCO)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые MINCO (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры и контроля состояния подшипников.

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 2
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1 «Описание и характеристики» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Правообладатель
Фирма «MINCO Products, Inc», Соединенные Штаты Америки
Адрес: 7300 Commerce Lane North, Minneapolis, MN 55432, USA
Изготовитель
Фирма «MINCO Products, Inc», Соединенные Штаты Америки
Адрес: 7300 Commerce Lane North, Minneapolis, MN 55432, USA
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр 1, помещ. 263
обл.,
Адрес места осуществления деятельности: 142300, Россия, Московская Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Фирма «MINCO Products, Inc», Соединенные Штаты Америки
Адрес: 7300 Commerce Lane North, Minneapolis, MN 55432, USA
Принцип действия термопреобразователей основан на зависимости электрического сопротивления чувствительного элемента (далее по тексту - ЧЭ) от температуры.
Конструктивно ТС представляют собой тонкопленочный ЧЭ, который помещен в защитный корпус из нержавеющей стали. К корпусу присоединены удлинительные провода, выведенные наружу через специальное уплотнение.
Чувствительный элемент ТС имеет номинальную статистическую характеристику преобразования (далее - НСХ) типа «Pt100» по ГОСТ 6651-2009.
Схема соединения внутренних проводов с ЧЭ - 3-х проводная.
Термопреобразователи выпущены в исполнениях S1432PA3F197 Dual и S1432PA3F197 Single, отличающихся наличием двух ЧЭ у исполнения S1432PA3F197 Dual.
ТС исполнения S1432PA3F197 Single изготовлены с заводскими номерами: RTD 307А (TE 10009); RTD 307B (TE 10010); RTD 306А (TE 10011); RTD 307А (TE 20009); RTD 307B (TE 20010); RTD 306А (TE 20011); RTD 306B (TE 20012).
ТС исполнения S1432PA3F197 Dual изготовлены с заводскими номерами: RTD 309А (TE 10001), RTD 310В (TE 10002), RTD 310A (TE 10003), RTD 309В (TE 10004),
RTD 304А (TE 10005), RTD 301А (TE 10006), RTD 303А (TE 10008), RTD 306B (TE 10012),
RTD 300А (TE 10013), RTD 309А (TE 20001), RTD 310В (TE 20002), RTD 310A (TE 20003),
RTD 309В (TE 20004), RTD 304А (TE 20005), RTD 301А (TE 20006), RTD 303А (TE 20008),
RTD 300А (TE 20013).
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, состоящий из букв латинского алфавита и арабских цифр, нанесен на индивидуальный шильдик методом печати.
Общий вид ТС представлен на рисунке 1.
Индивидуальный шильдик с указанием места нанесения заводского номера представлен на рисунке 2.
Нанесение знака поверки на ТС и пломбирование не предусмотрено.
а) б)

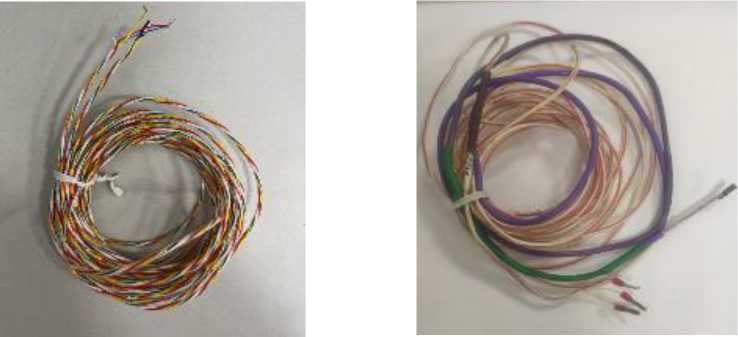

Рисунок 1 - Общий вид ТС: а) исполнение S1432PA3F197 Dual; б) исполнение S1432PA3F197 Single
Место нанесения
заводского номера

Рисунок 2 - Индивидуальный шильдик с указанием места нанесения заводского номера
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления платиновый |
MINCO |
24 шт. |
|
Паспорт |
- |
24 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C |
от -50 до +150 |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте, °C |
±1,5 |
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
Pt100 |
|
Температурный коэффициент а, °С-1 |
0,00385 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Длина ЧЭ, мм |
10 |
|
Длина удлинительных проводов, мм, не более |
5000 |
|
Номинальное значение сопротивления ТС при 0 °С, Ом |
100 |
|
Электрическое сопротивление изоляции ТС, МОм, не менее |
10 |
|
Масса, кг, не более |
0,1 |
|
Схема соединения внутренних проводов с ЧЭ |
3-х проводная |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +85 95 от 84 до 106 |
|
Примечание - Длина удлинительных проводов и масса приведены в паспортах на изделия | |
