Номер по Госреестру СИ: 96559-25
96559-25 Толщиномеры покрытий
(МЕГЕОН)
Назначение средства измерений:
Толщиномеры покрытий МЕГЕОН (далее - толщиномеры) предназначены для измерений толщины немагнитных диэлектрических и токопроводящих немагнитных покрытий, нанесенных на ферромагнитное и неферромагнитное основание.

Внешний вид.
Толщиномеры покрытий
Рисунок № 1

Внешний вид.
Толщиномеры покрытий
Рисунок № 2

Внешний вид.
Толщиномеры покрытий
Рисунок № 3
Программное обеспечение
Толщиномеры имеют встроенное программное обеспечение (далее - ВПО). ВПО служит для управления функциональными возможностями толщиномеров, а также для обработки и отображения результатов измерений.
ВПО устанавливается на предприятии-изготовителе в процессе производства толщиномеров, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Идентификационные данные ВПО отсутствуют.
Уровень защиты программного обеспечения «высокий» в соответствии с рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
- |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на маркировочную наклейку методом лазерной печати (типографским способом) и титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Инструкция по эксплуатации» документа «Толщиномеры покрытий МЕГЕОН. Руководство по эксплуатации 26.51.66-001-23430128-2024РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2019 г. № 3276 Об утверждении государственной поверочной схемы для средств измерений толщины покрытий в диапазоне значений от 1 до 120000 мкм
ТУ 26.51.66-001-23430128-2024 Толщиномеры покрытий МЕГЕОН. Технические условия
Правообладатель
Общество с ограниченной ответственностью «МАКСПРОФИТ»
(ООО «МАКСПРОФИТ»)
Юридический адрес: 141080, Московская обл., г.о. Королёв, г. Королёв, ул. Силикатная, д. 11, этаж 5, помещ. 650
ИНН: 5018183467
Телефон: +7 (495) 2680191
E-mail: info@mprofit.ru
Изготовитель
Общество с ограниченной ответственностью «МАКСПРОФИТ»
(ООО «МАКСПРОФИТ»)
Адрес: 141080, Московская обл., г.о. Королёв, г. Королёв, ул. Силикатная, д. 11, этаж 5, помещ. 650
ИНН: 5018183467
Телефон: +7 (495) 2680191
E-mail: info@mprofit.ru
Испытательный центр
Общество с ограниченной ответственностью «МОСЭНЕРГОТЕСТ» (ООО «МОСЭНЕРГОТЕСТ»)Юридический адрес: 127282, г. Москва, Вн.тер.г. Муниципальный округ Северное Медведково, пр-д Чермянский, д. 7
Адрес места осуществления деятельности: 127282, г. Москва, Вн.тер.г. Муниципальный округ Северное Медведково, пр-д Чермянский, д. 7
Телефон: +7 (495) 011-56-60
E-mail: info@mosenergotest.ru
Правообладатель
Общество с ограниченной ответственностью «МАКСПРОФИТ»
(ООО «МАКСПРОФИТ»)
Юридический адрес: 141080, Московская обл., г.о. Королёв, г. Королёв, ул. Силикатная, д. 11, этаж 5, помещ. 650
ИНН: 5018183467
Телефон: +7 (495) 2680191
E-mail: info@mprofit.ru
Принцип действия толщиномеров основан на магнитном и вихретоковом методах неразрушающего контроля. Автоматический выбор метода выполняется исходя из типа материала основания под покрытием - ферромагнитного (например, сталь) или токопроводящего неферромагнитного (например, алюминий). В первом случае применяется магнитный метод, а во втором вихретоковый.
Магнитный метод заключается в измерении магнитного сопротивления замкнутой магнитной цепи, образованной датчиком и подложкой из магнитного металла. Величина магнитного сопротивления зависит от толщины немагнитного покрытия, расположенного между датчиком и подложкой из магнитного металла. В электронном блоке толщиномера покрытий по измеренному значению магнитного сопротивления рассчитывается толщина немагнитного покрытия.
Вихретоковый метод заключается в создании в катушках вихревого токового датчика (ВТП) электромагнитного поля и возбуждении вихревых токов в электропроводящем металлическом основании. Электромагнитное поле вихревых токов воздействует на катушки датчика, наводя в них электродвижущую силу (ЭДС). По измеренному напряжению на зажимах катушки электронный блок толщиномеров покрытий рассчитывает толщину непроводящего покрытия.
Толщиномеры выпускаются в трех модификациях: МЕГЕОН 19011, МЕГЕОН 19012, МЕГЕОН 19013, отличающихся между собой типом дисплеев и элементами питания.
Толщиномеры состоят из электронного блока и встроенного датчика.
Электронный блок заключен в корпус, на передней части которого расположен дисплей и три кнопки, на задней части расположена крышка батарейного отсека с маркировочной наклейкой.
Цвет корпуса толщиномеров может определяться требованием заказчика. Питание осуществляется от 2-х батареек типоразмера AAA 1.5V (для модификаций МЕГЕОН 19011, МЕГЕОН 19012) или от аккумуляторной батареи Li-ion 1000mAh/3.7V (для модификации МЕГЕОН 19013).

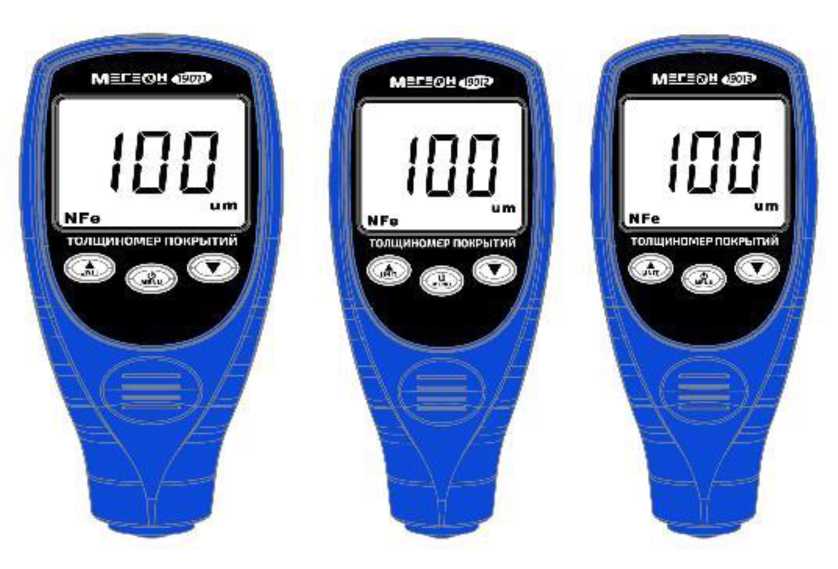

Общий вид толщиномеров представлен на рисунке 1.
Рисунок 1 - Общий вид толщиномеров покрытий МЕГЕОН
Идентификация толщиномеров осуществляется методом визуального осмотра маркировочной наклейки, приклеенной на крышку батарейного отсека, на которой содержится следующая информация: наименование и/или логотип изготовителя, наименование типа, модификация, заводской номер и знак утверждения типа.
Заводской номер в числовом формате наносится на маркировочную наклейку методом типографской печати.

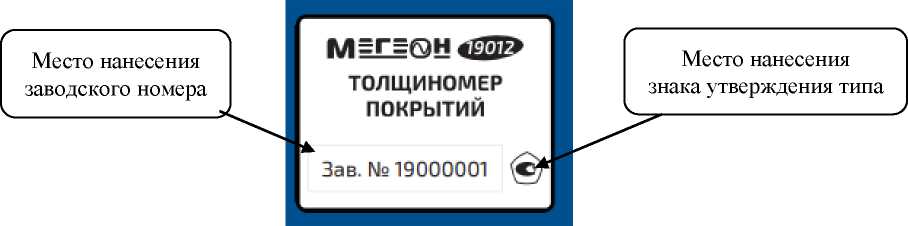

Общий вид маркировочной наклейки, обозначение мест нанесения заводского номера и модификации указано на рисунке 2.

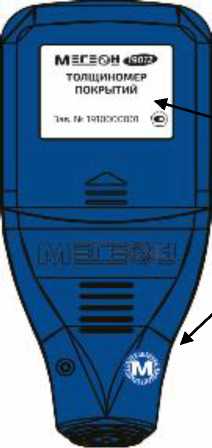

Место нанесения маркировочной наклейки и пломбы представлено на рисунке 3.
Рисунок 2 - Общий вид маркировочной наклейки

Место нанесения
маркировочной наклейки
Место нанесения пломбы
_
Рисунок 3 - Место нанесения маркировочной наклейки и пломбы
Нанесение знака поверки на толщиномеры не предусмотрено.
В целях ограничения доступа к электронной части от несанкционированной настройки и вмешательства, производится пломбирование. Пломба в виде наклейки с литерой «М» наносится на одно из крепежных отверстий, повреждение которой свидетельствует о вскрытии корпуса толщиномера.
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Толщиномер покрытий МЕГЕОН1) |
- |
1 шт. |
|
Кейс или сумка |
- |
1 шт. |
|
Калибровочные меры толщины покрытий2) |
- |
1 компл. |
|
Калибровочные основания |
- |
2 шт. |
|
Батарейки AAA 1.5V (для модификации МЕГЕОН 19011, МЕГЕОН 19012) |
- |
2 шт. |
|
Аккумуляторная батарея Li-ion (для модификации МЕГЕОН 19013) |
- |
1 шт. |
|
USB-кабель (для модификации МЕГЕОН 19013) |
- |
1 шт. |
|
Руководство по эксплуатации с паспортом изделия |
26.51.66-001-23430128-2024РЭ |
1 экз. |
|
1’ Модификация в зависимости от заказа; 2^ Количество мер в зависимости от заказа | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины покрытий, мкм |
от 0 до 1700 |
|
Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мкм |
± (0,03-h + 2) |
|
Примечание: где h - измеряемое значение толщины покрытия, мкм | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
МЕГЕОН |
МЕГЕОН |
МЕГЕОН | |
|
19011 |
19012 |
19013 | ||
|
Разрешающая способность, мкм: | ||||
|
- в диапазоне от 0 до 99 мкм |
0,1 | |||
|
- в диапазоне от 100 до 1700 мкм |
1 | |||
|
Параметры электрического питания: | ||||
|
- напряжение питания постоянного тока, В |
3 |
3,7 | ||
|
Масса электронного блока (включая батарею), г, не более |
115 | |||
|
Габаритные размеры, мм, не более: | ||||
|
- длина |
122 | |||
|
- ширина |
55 | |||
|
- высота |
35 | |||
|
Условия эксплуатации: | ||||
|
- температура окружающей среды, °С |
от +15 до +25 | |||
|
- относительная влажность, % |
не более 80 | |||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
|
Средняя наработка на отказ, часов |
10000 |
