Номер по Госреестру СИ: 96401-25
96401-25 Нагрузки электронные
(АКИП-1390)
Назначение средства измерений:
Нагрузки электронные АКИП-1390 (далее по тексту - нагрузки) предназначены для воспроизведения мер электрического сопротивления при испытании, настройке и регулировке блоков питания, батарей питания и других электронных устройств с одновременным измерением входных величин (напряжения постоянного тока, силы постоянного тока и электрической мощности постоянного тока).
Внешний вид.
Нагрузки электронные
Рисунок № 1
Внешний вид.
Нагрузки электронные
Рисунок № 2
Внешний вид.
Нагрузки электронные
Рисунок № 3
Внешний вид.
Нагрузки электронные
Рисунок № 4
Внешний вид.
Нагрузки электронные
Рисунок № 5
Внешний вид.
Нагрузки электронные
Рисунок № 6
Внешний вид.
Нагрузки электронные
Рисунок № 7
Внешний вид.
Нагрузки электронные
Рисунок № 8
Общие сведения
Дата публикации - 15.09.2025
Срок свидетельства - 11.09.2030
Номер записи - 42de1143-77a9-fc75-93cd-4873065609ee
ID в реестре СИ - 1426908
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АКИП-1390-80-80-500, АКИП-1390-80-40-200, АКИП-1390-600-30-500,
Производитель
Изготовитель - Changzhou Tonghui Electronics Co., Ltd
Страна - КИТАЙ
Населенный пункт - 1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 7
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1946 от 2025.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Нагрузки электронные (АКИП-1390)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Changzhou Tonghui Electronics Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96401-25 11.09.2030 |
Нагрузки электронные, АКИП-1390 Changzhou Tonghui Electronics Co., Ltd (КИТАЙ 1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu) |
ОТ МП |
1 год |
|
97201-25 17.12.2030 |
Источники питания постоянного тока, АКИП- 1185 Changzhou Tonghui Electronics Co., Ltd (КИТАЙ 1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu) |
ОТ МП |
1 год |
|
97791-26 20.02.2031 |
Измерители, TH2690 Changzhou Tonghui Electronics Co., Ltd (КИТАЙ 1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu) |
ОТ МП |
1 год |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Нагрузки электронные (АКИП-1390)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 11 | 11 | 0 | 0 | 11 | 11 | 0 |
Стоимость поверки Нагрузки электронные (АКИП-1390)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) нагрузок записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0.0 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель нагрузок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «РАБОТА С ПРИБОРОМ» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от К10-16 до 100 А»;
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Нагрузки электронные АКИП-1390».
Правообладатель«CHANGZHOU TONGHUI ELECTRONICS CO., LTD», Китай
Адрес: No.1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu, China Телефон: +86 519 85195566
Факс: +86 519 85109972
Web-сайт: www.tonghui.com.cn
Изготовитель
«CHANGZHOU TONGHUI ELECTRONICS CO., LTD», Китай
Адрес: No.1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu, China Телефон: +86 519 85195566
Факс: +86 519 85109972
Web-сайт: www.tonghui.com.cn
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля»
(АО «ПриСТ)
Адрес: 111141, Россия, г. Москва, ул. Плеханова, дом 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
«CHANGZHOU TONGHUI ELECTRONICS CO., LTD», КитайАдрес: No.1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu, China Телефон: +86 519 85195566
Факс: +86 519 85109972
Web-сайт: www.tonghui.com.cn
Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок и вращающегося регулятора на лицевой панели нагрузки.
Нагрузки имеют модульную конструкцию и предназначены для установки в двухслотовое шасси АКИП-1390-2 или в пятислотовое шасси АКИП-1390-5. Шасси обеспечивает подключение к установленным модулям напряжения питания, вывод внешних разъемов цифровых интерфейсов RS-232C, LAN, USB, GPIB, вывод разъема аналогового управления и доступ к плавкому предохранителю. Дополнительно на передней панели есть разъем USB для работы с внешней памятью.
Модификации модулей нагрузок, представленные в таблице 1, отличаются количеством каналов, диапазонами установки входных параметров и максимальной мощностью.
Таблица 1 - Модификации нагрузок
|
Модификации |
Количество каналов |
Напряжение на нагрузке, В |
Ток в нагрузке, А |
Максимальная мощность на канал, Вт |
|
АКИП- 1390-2К-80-20-100 |
2 |
от 0 до 80 |
от 0 до 20 |
100 |
|
АКИП- 1390-2К-80-20-200 |
2 |
от 0 до 80 |
от 0 до 20 |
200 |
|
АКИП-1390-80-40-200 |
1 |
от 0 до 80 |
от 0 до 40 |
200 |
|
АКИП-1390-80-60-300 |
1 |
от 0 до 80 |
от 0 до 60 |
300 |
|
АКИП-1390-80-80-400 |
1 |
от 0 до 80 |
от 0 до 80 |
400 |
|
АКИП-1390-80-80-500 |
1 |
от 0 до 80 |
от 0 до 80 |
500 |
|
АКИП-1390-600-10-200 |
1 |
от 0 до 600 |
от 0 до 10 |
200 |
|
АКИП-1390-600-15-300 |
1 |
от 0 до 600 |
от 0 до 15 |
300 |
|
АКИП-1390-600-30-500 |
1 |
от 0 до 600 |
от 0 до 30 |
500 |
Модификации шасси представлены в таблице 1.1.
Таблица 1.1 - Модификации шасси
|
Модификации |
Число модулей нагрузки |
Напряжение питания, В |
Частота, Гц |
Максимальная мощность, Вт |
|
АКИП-1390-2 |
2 |
от 90 до 130 / от 175 до 253 |
от 47 до 63 |
300 |
|
АКИП-1390-5 |
5 |
На лицевой панели модулей нагрузок расположены:
-
- кнопка включения/выключения входа модуля нагрузки;
-
- жидко-кристаллический дисплей, предназначенный для отображения выбранного режима работы нагрузок и значений напряжений, токов и мощности;
-
- функциональные клавиши, предназначенные для переключения режимов работы нагрузки;
-
- поворотный регулятор для измерения параметров и навигации по меню.
-
- клеммы для 2-х или 4-х проводного подключения. Их количество зависит от числа каналов в модификации;
Серийный номер, идентифицирующий каждый экземпляр нагрузок, в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на верхней панели корпуса. Место нанесения серийного номера представлено на рисунке 2. Нанесение знака поверки для нагрузок АКИП-1390 не предусмотрено.

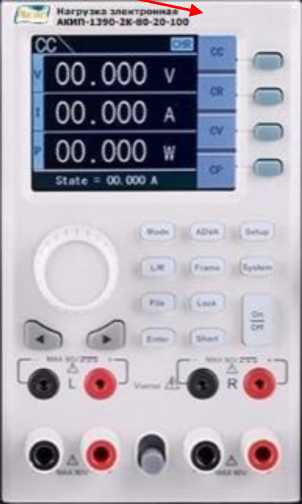

Рисунок 1 - Вид передней панели 1-канальных и 2-канальных модификаций АКИП-1390 с местом нанесения знака утверждения типа (А)
|
СЕ-. | |
|
1 000.00 V | |
|
| 00.017 а | |
|
| 00 000 w | |
|
State Л эа.ОиОЛ |

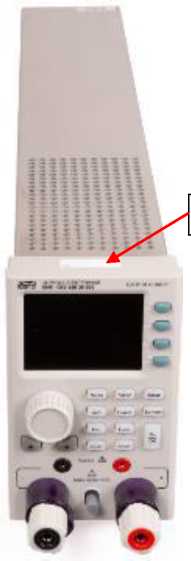

Рисунок 2 - Вид верхней панели с местом нанесения серийного номера (Б)
Для предотвращения несанкционированного доступа к внутренним частям нагрузок пломбируется один из крепежных винтов на корпусе. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

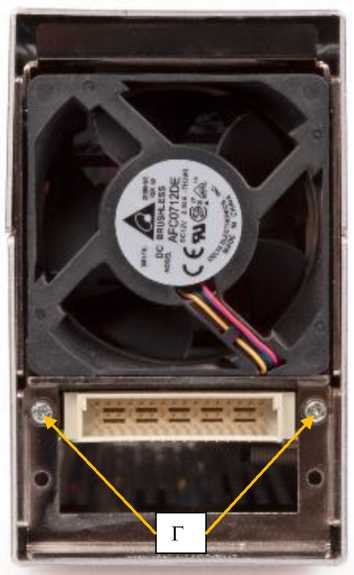

Рисунок 3 - Вид задней панели с местами пломбировки корпуса нагрузки (Г)

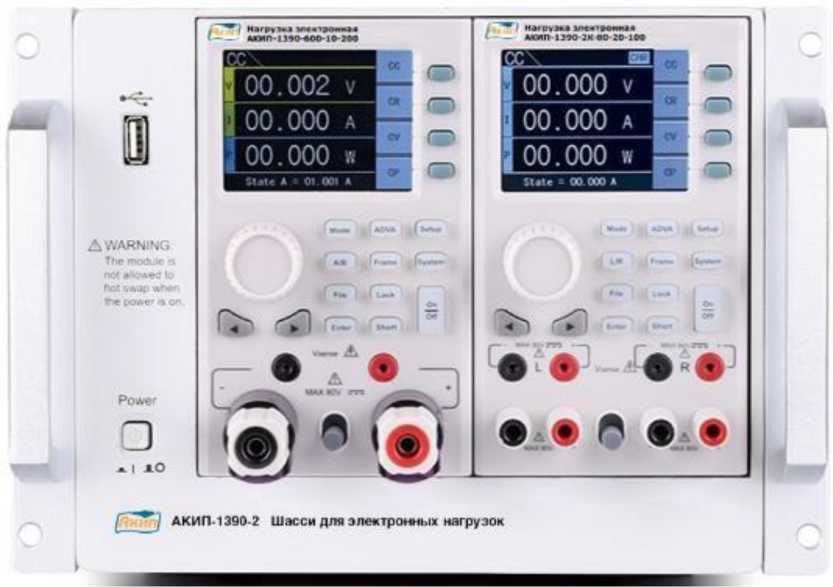

Рисунок 4 - Вид передней панели шасси АКИП-1390-2 с нагрузками

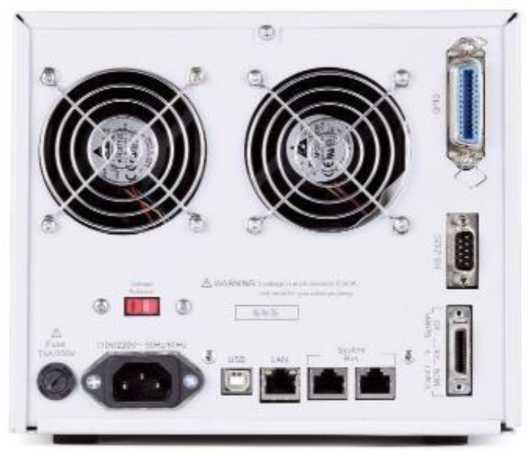

Рисунок 5 - Вид задней панели шасси АКИП-1390-2

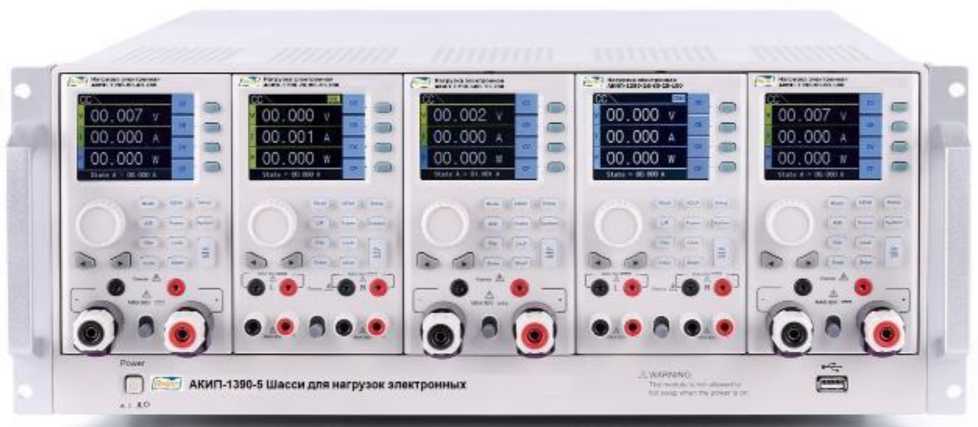

Рисунок 6 - Вид передней панели шасси АКИП-1390-5 с нагрузками

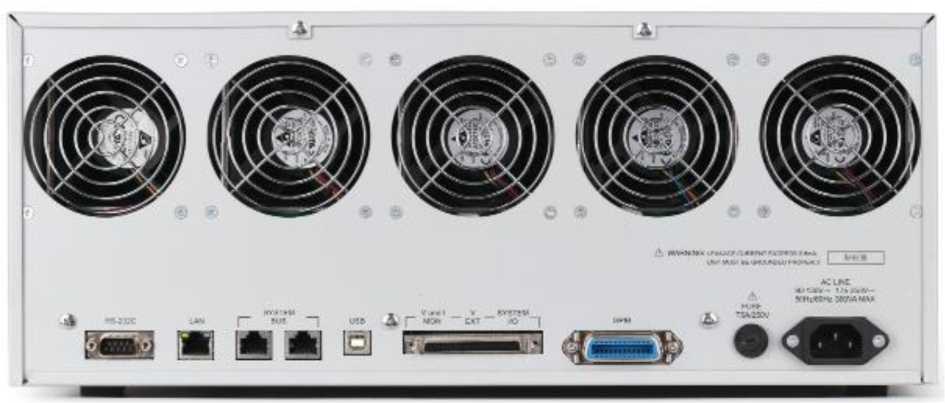

Рисунок 7 - Вид задней панели шасси АКИП-1390-5
Цвет корпуса нагрузок может отличаться от представленного на рисунках.
Таблица 3.1 - Основные метрологические характеристики нагрузок модификации
АКИП-1390-2К-80-20-100
|
Наименование характеристики |
Значение | ||
|
1 |
2 | ||
|
Количество каналов |
2 | ||
|
Диапазон напряжения на нагрузке, В |
от 0 до 80 | ||
|
Диапазон силы тока в нагрузке, А |
от 0 до 20 | ||
|
Максимальная мощность на нагрузке, Вт, на канал |
100 | ||
|
Режим стабилизации напряжения | |||
|
Диапазоны установки/измерения напряжения, В |
от 0 до 6 |
от 0 до 16 |
от 0 до 80 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,0005^иуст + 0,00Гипред) | ||
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,0005^иизм + 0,00Рипред) | ||
|
Режим стабилизации тока | |||
|
Диапазоны установки/ измерения силы тока, А |
от 0 до 0,2 |
от 0 до 2 |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности установки силы тока, А |
±(0,001-1уст + 0,001-1пред) | ||
|
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
±(0,001-1изм + 0,001’1пред) | ||
|
Режим стабилизации электрической мощности | |||
|
Диапазоны установки электрической мощности, Вт |
от 0 до 2 |
от 0 до 10 |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт |
±(0,01-Руст) | ||
|
Диапазоны измерения электрической мощности, Вт |
от 0 до 16 |
от 0 до 30 |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт |
±(0,01<Ризм) | ||
П Продолжение таблицы 3.1
|
1 |
2 | ||
|
Режим стабилизации сопротивления | |||
|
Диапазоны установки сопротивления, Ом |
от 0,04 до 80 Ом (100 Вт/ 6 В) |
от 1,4 Ом до 2,9 кОм (100 Вт/ 16 В) |
от 6 Ом до 12 кОм (100 Вт/ 80 В) |
|
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом |
±(0,01 • Кс) | ||
|
Примечания: иуст - установленное значение напряжения, В; ипред - предельное значение напряжения, В; 1уст - установленное значение тока, А; 1пред - предельное значение тока, А; RVCI - установленное значение сопротивления, Ом. иизм - измеренное значение напряжения, В. 1изм - измеренное значение тока, А. Ризм - измеренное значение мощности, Вт; Рпред - предельное значение мощности, Вт. | |||
Таблица 3.2 - Основные метрологические характеристики нагрузок модификации
АКИП-1390-2К-80-20-200
|
Наименование характеристики |
Значение | ||
|
1 |
2 | ||
|
Количество каналов |
2 | ||
|
Диапазон напряжения на нагрузке, В |
от 0 до 80 | ||
|
Диапазон силы тока в нагрузке, А |
от 0 до 20 | ||
|
Максимальная мощность на нагрузке, Вт, на канал |
200 | ||
|
Режим стабилизации напряжения | |||
|
Диапазоны установки/измерения напряжения, В |
от 0 до 6 |
от 0 до 16 |
от 0 до 80 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,0005^иуст + 0,00Ьипред) | ||
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,0005^иизм + 0,00Рипред) | ||
|
Режим стабилизации тока | |||
|
Диапазоны установки/ измерения силы тока, А |
от 0 до 0,2 |
от 0 до 2 |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности установки силы тока, А |
±(0,001-1уст + 0,001-1пред) | ||
|
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
±(0,001-!ИЗм + 0,001-1пред) | ||
|
Режим стабилизации электрической мощности | |||
|
Диапазоны установки электрической мощности, Вт |
от 0 до 4 |
от 0 до 20 |
от 0 до 200 |
|
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт |
±(0,01-Руст) | ||
Продолжение таблицы 3.2
|
1 |
2 | ||
|
Диапазоны измерения электрической мощности, Вт |
от 0 до 30 |
от 0 до 60 |
от 0 до 200 |
|
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт |
±(0,01-Ризм) | ||
|
Режим стабилизации сопротивления | |||
|
Диапазоны установки сопротивления, Ом |
от 0,04 до 80 Ом (100 Вт/ 6 В) |
от 1,4 Ом до 2,9 кОм (100 Вт/ 16 В) |
от 6 Ом до 12 кОм (100 Вт/ 80 В) |
|
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом |
±(0,01 • RyCT) | ||
Таблица 3.3 - Основные метрологические характеристики нагрузок модификации
АКИП-1390-80-40-200
|
Наименование характеристики |
Значение | ||
|
1 |
2 | ||
|
Количество каналов |
1 | ||
|
Диапазон напряжения на нагрузке, В |
от 0 до 80 | ||
|
Диапазон силы тока в нагрузке, А |
от 0 до 40 | ||
|
Максимальная мощность на нагрузке, Вт |
200 | ||
|
Режим стабилизации напряжения | |||
|
Диапазоны установки/измерения напряжения, В |
от 0 до 6 |
от 0 до 16 |
от 0 до 80 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,0005^иуст + 0,00Ьипред) | ||
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,0005^изм + 0,001^ипред) | ||
|
Режим стабилизации тока | |||
|
Диапазоны установки/ измерения силы тока, А |
от 0 до 0,4 |
от 0 до 4 |
от 0 до 40 |
|
Пределы допускаемой абсолютной погрешности установки силы тока, А |
±(0,00Р1уст + 0,00Р1пред) | ||
|
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
±(0,00 Низм + 0,001 <!пред) | ||
|
Режим стабилизации электрической мощности | |||
|
Диапазоны установки электрической мощности, Вт |
от 0 до 4 |
от 0 до 20 |
от 0 до 200 |
|
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт |
±(0,01-Руст) | ||
|
Диапазоны измерения электрической мощности, Вт |
от 0 до 30 |
от 0 до 60 |
от 0 до 200 |
|
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт |
±(0,01<Ризм) | ||
Продолжение таблицы 3.3
|
1 |
2 | ||
|
Режим стабилизации сопротивления | |||
|
Диапазоны установки сопротивления, Ом |
от 0,03 до 60 Ом (200 Вт/ 6 В) |
от 1,0 Ом до 2,16 кОм (200 Вт/ 16 В) |
от 4,3 Ом до 9 кОм (200 Вт/ 80 В) |
|
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом |
±(0,01 • RyCT) | ||
Таблица 3.4 - Основные метрологические характеристики нагрузок модификации
АКИП-1390-80-60-300
|
Наименование характеристики |
Значение | ||
|
Количество каналов |
1 | ||
|
Диапазон напряжения на нагрузке, В |
от 0 до 80 | ||
|
Диапазон силы тока в нагрузке, А |
от 0 до 60 | ||
|
Максимальная мощность на нагрузке, Вт |
300 | ||
|
Режим стабилизации напряжения | |||
|
Диапазоны установки/измерения напряжения, В |
от 0 до 6 |
от 0 до 16 |
от 0 до 80 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,0005^иуст + 0,00Ьипред) | ||
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,0005*0™ + 0,00Рипред) | ||
|
Режим стабилизации тока | |||
|
Диапазоны установки/ измерения силы тока, А |
от 0 до 0,6 |
от 0 до 6 |
от 0 до 60 |
|
Пределы допускаемой абсолютной погрешности установки силы тока, А |
±(0,001-1уст + 0,001-1пред) | ||
|
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
±(0,001 "Тиам + 0,001-1пред) | ||
|
Режим стабилизации электрической мощности | |||
|
Диапазоны установки электрической мощности, Вт |
от 0 до 6 |
от 0 до 30 |
от 0 до 300 |
|
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт |
±(0,01*Руст) | ||
|
Диапазоны измерения электрической мощности, Вт |
от 0 до 30 |
от 0 до 60 |
от 0 до 300 |
|
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт |
±(0,01<Ризм) | ||
|
Режим стабилизации сопротивления | |||
|
Диапазоны установки сопротивления, Ом |
от 0,015 до 30 Ом (300 Вт/ 6 В) |
от 0,3 до 600 Ом (300 Вт/ 16 В) |
от 1,5 Ом до 3 кОм (300 Вт/ 80 В) |
|
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом |
±(0,01 • Rуст) | ||
|
Наименование характеристики |
Значение | ||
|
Количество каналов |
1 | ||
|
Диапазон напряжения на нагрузке, В |
от 0 до 80 | ||
|
Диапазон силы тока в нагрузке, А |
от 0 до 80 | ||
|
Максимальная мощность на нагрузке, Вт |
400 | ||
|
Режим стабилизации напряжения | |||
|
Диапазоны установки/измерения напряжения, В |
от 0 до 6 |
от 0 до 16 |
от 0 до 80 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,0005^иуст + 0,00Ьипред) | ||
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,0005^иизм + 0,00Рипред) | ||
|
Режим стабилизации тока | |||
|
Диапазоны установки/ измерения силы тока, А |
от 0 до 0,8 |
от 0 до 8 |
от 0 до 80 |
|
Пределы допускаемой абсолютной погрешности установки силы тока, А |
±(0,001-1уст + 0,001-1пред) | ||
|
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
±(0,001 "Тиам + 0,001-1пред) | ||
|
Режим стабилизации электрической мощности | |||
|
Диапазоны установки электрической мощности, Вт |
от 0 до 8 |
от 0 до 40 |
от 0 до 400 |
|
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт |
±(0,01-Руст) | ||
|
Диапазоны измерения электрической мощности, Вт |
от 0 до 60 |
от 0 до 60 |
от 0 до 400 |
|
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт |
±(0,01-Ризм) | ||
|
Режим стабилизации сопротивления | |||
|
Диапазоны установки сопротивления, Ом |
от 0,01 до 20 Ом (400 Вт/ 6 В) |
от 0,36 до 720 Ом (400 Вт/ 16 В) |
от 1,5 Ом до 2,9 кОм (400 Вт/ 80 В) |
|
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом |
±(0,01 • ЯуСТ) | ||
|
Наименование характеристики |
Значение | ||
|
Количество каналов |
1 | ||
|
Диапазон напряжения на нагрузке, В |
от 0 до 80 | ||
|
Диапазон силы тока в нагрузке, А |
от 0 до 80 | ||
|
Максимальная мощность на нагрузке, Вт |
500 | ||
|
Режим стабилизации напряжения | |||
|
Диапазоны установки/измерения напряжения, В |
от 0 до 6 |
от 0 до 16 |
от 0 до 80 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,0005^иуст + 0,00Ьипред) | ||
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,0005^иизм + 0,00Рипред) | ||
|
Режим стабилизации тока | |||
|
Диапазоны установки/ измерения силы тока, А |
от 0 до 0,8 |
от 0 до 8 |
от 0 до 80 |
|
Пределы допускаемой абсолютной погрешности установки силы тока, А |
±(0,001-1уст + 0,001-1пред) | ||
|
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
±(0,001 "Тиам + 0,001-1пред) | ||
|
Режим стабилизации электрической мощности | |||
|
Диапазоны установки электрической мощности, Вт |
от 0 до 8 |
от 0 до 50 |
от 0 до 500 |
|
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт |
±(0,01-Руст) | ||
|
Диапазоны измерения электрической мощности, Вт |
от 0 до 60 |
от 0 до 60 |
от 0 до 500 |
|
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт |
±(0,01-Ризм) | ||
|
Режим стабилизации сопротивления | |||
|
Диапазоны установки сопротивления, Ом |
от 0,01 до 20 Ом (400 Вт/ 6 В) |
от 0,3 до 720 Ом (400 Вт/ 16 В) |
от 1,5 Ом до 2,9 кОм (400 Вт/ 80 В) |
|
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом |
±(0,01 • ЯуСТ) | ||
|
Наименование характеристики |
Значение | ||
|
Количество каналов |
1 | ||
|
Диапазон напряжения на нагрузке, В |
от 0 до 600 | ||
|
Диапазон силы тока в нагрузке, А |
от 0 до 10 | ||
|
Максимальная мощность на нагрузке, Вт |
200 | ||
|
Режим стабилизации напряжения | |||
|
Диапазоны установки/измерения напряжения, В |
от 0 до 80 |
от 0 до 150 |
от 0 до 600 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,0005^иуст + 0,00Ьипред) | ||
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,0005^иизм + 0,00Рипред) | ||
|
Режим стабилизации тока | |||
|
Диапазоны установки/ измерения силы тока, А |
от 0 до 0,1 |
от 0 до 1 |
от 0 до 10 |
|
Пределы допускаемой абсолютной погрешности установки силы тока, А |
±(0,001-1уст + 0,001-1пред) | ||
|
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
±(0,001 "Тиам + 0,001-1пред) | ||
|
Режим стабилизации электрической мощности | |||
|
Диапазоны установки электрической мощности, Вт |
от 0 до 2 |
от 0 до 20 |
от 0 до 200 |
|
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт |
±(0,01-Руст) | ||
|
Диапазоны измерения электрической мощности, Вт |
от 0 до 30 |
от 0 до 60 |
от 0 до 200 |
|
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт |
±(0,01-Ризм) | ||
|
Режим стабилизации сопротивления | |||
|
Диапазоны установки сопротивления, Ом |
от 0,2 до 400 Ом (200 Вт/ 80 В) |
от 3 Ом до 6 кОм (200 Вт/ 150 В) |
от 300 Ом до 300 кОм (200 Вт/ 600 В) |
|
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом |
±(0,01 • ЯуСТ) | ||
|
Наименование характеристики |
Значение | ||
|
Количество каналов |
1 | ||
|
Диапазон напряжения на нагрузке, В |
от 0 до 600 | ||
|
Диапазон силы тока в нагрузке, А |
от 0 до 15 | ||
|
Максимальная мощность на нагрузке, Вт |
300 | ||
|
Режим стабилизации напряжения | |||
|
Диапазоны установки/измерения напряжения, В |
от 0 до 80 |
от 0 до 150 |
от 0 до 600 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,0005^иуст + 0,00Ьипред) | ||
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,0005^иизм + 0,00Рипред) | ||
|
Режим стабилизации тока | |||
|
Диапазоны установки/ измерения силы тока, А |
от 0 до 0,15 |
от 0 до 1,5 |
от 0 до 15 |
|
Пределы допускаемой абсолютной погрешности установки силы тока, А |
±(0,001-1уст + 0,001-1пред) | ||
|
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
±(0,001 "Тиам + 0,001-1пред) | ||
|
Режим стабилизации электрической мощности | |||
|
Диапазоны установки электрической мощности, Вт |
от 0 до 6 |
от 0 до 30 |
от 0 до 300 |
|
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт |
±(0,0ЬРуст) | ||
|
Диапазоны измерения электрической мощности, Вт |
от 0 до 90 |
от 0 до 300 |
от 0 до 300 |
|
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт |
±(0,01<Ризм) | ||
|
Режим стабилизации сопротивления | |||
|
Диапазоны установки сопротивления, Ом |
от 0,13 до 270 Ом (300 Вт/ 80 В) |
от 1,9 Ом до 4 кОм (300 Вт/ 150 В) |
от 208 Ом до 200 кОм (300 Вт/ 600 В) |
|
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом |
±(0,01 • ЯуСТ) | ||
|
Наименование характеристики |
Значение | ||
|
Количество каналов |
1 | ||
|
Диапазон напряжения на нагрузке, В |
от 0 до 600 | ||
|
Диапазон силы тока в нагрузке, А |
от 0 до 30 | ||
|
Максимальная мощность на нагрузке, Вт |
500 | ||
|
Режим стабилизации напряжения | |||
|
Диапазоны установки/измерения напряжения, В |
от 0 до 80 |
от 0 до 150 |
от 0 до 600 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,0005^иуст + 0,00Ьипред) | ||
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,0005^иизм + 0,00Рипред) | ||
|
Режим стабилизации тока | |||
|
Диапазоны установки/ измерения силы тока, А |
от 0 до 0,3 |
от 0 до 3 |
от 0 до 30 |
|
Пределы допускаемой абсолютной погрешности установки силы тока, А |
±(0,001-1уст + 0,001-1пред) | ||
|
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
±(0,001 "Тиам + 0,001-1пред) | ||
|
Режим стабилизации электрической мощности | |||
|
Диапазоны установки электрической мощности, Вт |
от 0 до 8 |
от 0 до 50 |
от 0 до 500 |
|
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт |
±(0,01-Руст) | ||
|
Диапазоны измерения электрической мощности, Вт |
от 0 до 180 |
от 0 до 500 |
от 0 до 500 |
|
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт |
±(0,01-Ризм) | ||
|
Режим стабилизации сопротивления | |||
|
Диапазоны установки сопротивления, Ом |
от 0,1 до 200 Ом (500 Вт/ 80 В) |
от 1,5 Ом до 3 кОм (500 Вт/ 150 В) |
от 150 Ом до 150 кОм (500 Вт/ 600 В) |
|
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом |
±(0,01 • ЯуСТ) | ||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
|
Наименование характеристики |
Значение | |
|
АКИП-1390-5 |
АКИП-1390-2 | |
|
Число модулей нагрузки |
5 |
2 |
|
Цифровые интерфейсы |
RS-232C, LAN, USB, GPIB | |
|
Напряжение питания, В |
от 90 до 130 / от 175 до 253 | |
|
Частота напряжения питания, Г ц |
от 47 до 63 | |
|
Рабочие условия эксплуатации
|
от +5 до +40 от 10 до 80 | |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
480x177x590 |
260x177x590 |
|
Масса, кг, не более |
15,0 |
11,0 |
Таблица 5.2 - Основные технические характеристики нагрузок
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации
|
от +5 до +40 от 10 до 80 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
85x142x550 |
|
Масса, кг, не более |
4,2 |
