Номер по Госреестру СИ: 96405-25
96405-25 Мерник металлический эталонный
(М 1р-50-0,02-9-11)
Назначение средства измерений:
Мерник металлический эталонный М 1р-50-0,02-9-11 (далее - мерник) предназначен для измерений, воспроизведения, хранения и передачи единицы объема жидкости и вместимости при проведении статических измерений при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единицы объема жидкости и вместимости при проведении статических измерений.
Внешний вид.
Мерник металлический эталонный
Рисунок № 1
Внешний вид.
Мерник металлический эталонный
Рисунок № 2
Внешний вид.
Мерник металлический эталонный
Рисунок № 3
Внешний вид.
Мерник металлический эталонный
Рисунок № 4
Общие сведения
Дата публикации - 15.09.2025
Срок свидетельства -
Номер записи - 9baeb65b-e372-fb07-b66f-c1b5985b8db5
ID в реестре СИ - 1426904
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Производственно-внедренческая компания «ИнженерЪ»
Страна - РОССИЯ
Населенный пункт - 422701, Республика Татарстан, Высокогорский р-н, с. Высокая Гора, ул. Большая Красная, д. 1А
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1946 от 2025.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Мерник металлический эталонный (М 1р-50-0,02-9-11)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Производственно-внедренческая компания «ИнженерЪ»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96405-25 |
Мерник металлический эталонный, М 1р-50-0,02-9-11 Общество с ограниченной ответственностью «Производственно-внедренческая компания «ИнженерЪ» (РОССИЯ 422701, Республика Татарстан, Высокогорский р-н, с. Высокая Гора, ул. Большая Красная, д. 1А) |
ОТ МП |
1 год |
Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.
Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.
Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.
Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.
Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Мерник металлический эталонный (М 1р-50-0,02-9-11)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Мерник металлический эталонный (М 1р-50-0,02-9-11)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится методом гравировки на маркировочную табличку, закрепленную на резервуаре мерника, а также по центру титульного листа паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведена в разделах 6 «Подготовка к работе» и 7 «Порядок работы» паспорта на мерник.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятие ОЗНА-Инжиниринг»
(ООО «НПП ОЗНА-Инжиниринг»)
ИНН: 0278096217
Юридический адрес: 450071, Республика Башкортостан, город Уфа, ул. Менделеева, д. 205а, этаж 1, офис 19
Телефон: +7(347) 222-22-27
Web-сайт: www.ozna.ru
E-mail: ozna-eng@ozna.ru
Изготовитель
Общество с ограниченной ответственностью «Производственно-внедренческая компания «ИнженерЪ»
(ООО «ПВК «ИнженерЪ»)
ИНН: 1659128491
Юридический адрес: 422701, Республика Татарстан, Высокогорский р-н, тер. Промышленная Зона Высокая Гора, зд. 15/1, помещение 6
Адрес места осуществления деятельности: Россия, 422701, РТ, Высокогорский р-н с. В.Гора ул. Б.Красная д 1А
Телефон/факс: +7 (951) 895-16-33
Web-сайт: www.etalon-kazan.ru
E-mail: upmupm2000@gmail.com
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно -исследовательский институт метрологии им.Д.И.Менделеева»(ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятие ОЗНА-Инжиниринг»
(ООО «НПП ОЗНА-Инжиниринг»)
ИНН: 0278096217
Юридический адрес: 450071, Республика Башкортостан, город Уфа, ул. Менделеева, д. 205а, этаж 1, офис 19
Телефон: +7(347) 222-22-27
Web-сайт: www.ozna.ru
E-mail: ozna-eng@ozna.ru
Принцип действия мерника основан на измерении объема жидкости, который определяется при наполнении мерника через горловину до заранее установленной отметки вместимости. Уровень жидкости фиксируется по нижнему краю мениска, наблюдаемому в водомерной трубке. При этом мениск совмещают с соответствующей отметкой на пластинчатой шкале, расположенной на горловине мерника рядом с ее осью. Перед проведением измерений внутренние поверхности мерника смачивают рабочей жидкостью для исключения погрешностей, связанных с адгезией.
Конструктивно мерник представляет собой вертикальный цилиндрический резервуар, изготовленный из нержавеющей стали, обладающей химической инертностью по отношению к воде и другим неагрессивным жидкостям, не вызывающим коррозии или разрушения материалов конструкции. В верхней части корпуса расположена непрозрачная горловина, вдоль оси которой установлена измерительная уровнемерная трубка из прозрачного материала, предназначенная для визуального контроля уровня жидкости. Трубка заключена в защитный кожух и снабжена пластинчатой шкалой с нанесенными отметками вместимости при температуре плюс 20 °С. Уровень жидкости фиксируется по нижнему краю мениска, совмещенному с соответствующей отметкой шкалы. На корпусе предусмотрен термокарман для установки термометра или термодатчика, необходимого для измерения температуры жидкости. В нижней части мерника размещен сливной патрубок с шаровым краном ручного управления, обеспечивающим полный или контролируемый слив жидкости при выполнении метрологических операций (поверка, калибровка и т. д.), а также при техническом обслуживании. Для точной установки мерника в горизонтальное положение предусмотрены три регулируемые по высоте опоры, смонтированные на опорной раме. Также на раме размещены колеса, облегчающие перемещение мерника. Контроль горизонтальности осуществляется с помощью круглого пузырькового уровня, установленного в верхней части корпуса мерника.
Общий вид мерника представлен на рисунке 1.

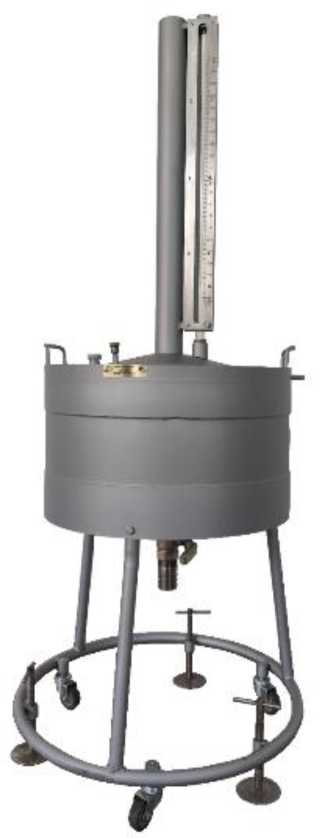

Рисунок 1 - Общий вид мерника
Для исключения несанкционированного вмешательства в конструкцию мерника, способного повлиять на точность измерения объема жидкости, предусмотрены места для установки пломб. Пломбировке подлежат сливной кран и пластинчатая шкала. Пломба на сливной кран устанавливается с использованием проволоки, пропущенной через технологическое отверстие в конструкции. Для пломбирования применяются свинцовые или пластмассовые пломбы с нанесением знака поверки методом вдавливания (штамповки). На пластинчатой шкале предусмотрен крепежный винт с шайбой чашеобразной формы (чашечкой -углублением), которое заполняется пломбировочным пластилином (мастикой). По завершении заполнения на поверхность мастики методом ударной штамповки наносится отпечаток знака поверки. Схема пломбировки от несанкционированного доступа и обозначение мест нанесения знака поверки приведены на рисунке 2.

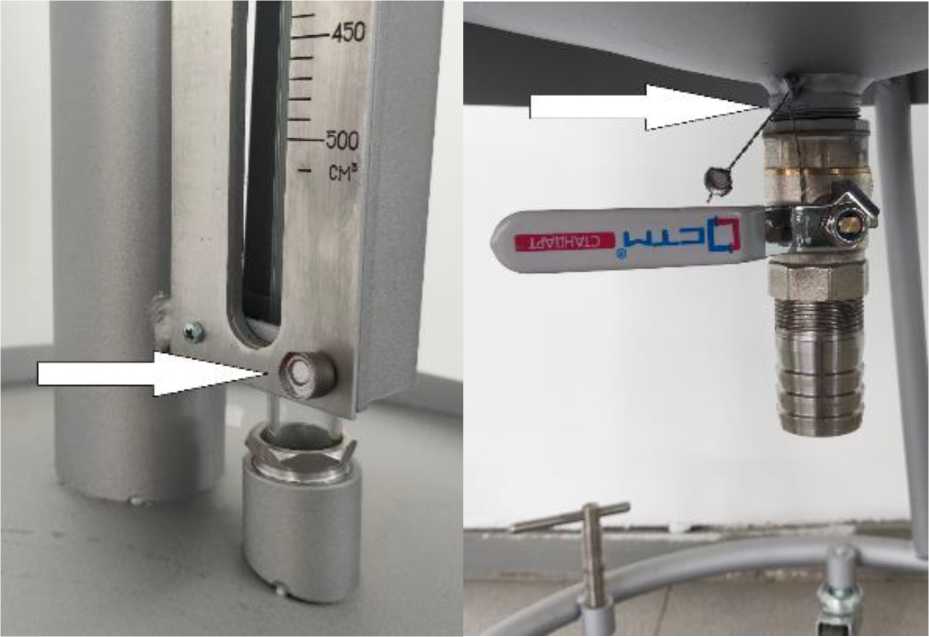

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Заводской номер, состоящий из арабских цифр, наносятся методом гравировки на маркировочную табличку, закрепленную на резервуаре мерника. Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Мерник металлический эталонный М 1р-50-0,02-9-11 Вместимость 50 дм1 при 20 С
Зав.№ 009 2025 г.Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Объем жидкости на номинальной отметке вместимости шкалы горловины при температуре +20 °С, дм3 |
50 |
|
Объем жидкости на верхней (конечной) отметке вместимости шкалы горловины при температуре +20 °С, дм3 |
50,5 |
|
Объем жидкости на нижней (начальной) отметке вместимости шкалы горловины при температуре +20 °С, дм3 |
49,5 |
|
1 |
2 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости при температуре +20 °С, %, не более |
±0,02 |
|
Цена деления шкалы горловины при температуре +20 °С, дм3 |
0,01 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
вода и другие неагрессивные жидкости по отношению к материалам мерников |
|
Коэффициент объемного расширения | |
|
материала стенок мерника, °С-1 |
0,0000495 |
|
Габаритные размеры, мм, не более | |
|
- высота |
1500 |
|
- ширина |
600 |
|
- длина |
600 |
|
Масса, кг, не более |
23 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, оС |
от +10 до +30 |
|
- относительная влажность окружающего воздуха, %, не более |
от 20 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
- температура измеряемой среды, оС |
от +10 до +30 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы мерника, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
