Номер по Госреестру СИ: 96414-25
96414-25 Фотометры
(TurBiScat PM 40)
Назначение средства измерений:
Фотометры TurBiScat PM 40 (далее - фотометры) предназначены для измерений мутности питьевой, технической, природной и сточной вод.
Внешний вид.
Фотометры
Рисунок № 1
Внешний вид.
Фотометры
Рисунок № 2
Внешний вид.
Фотометры
Рисунок № 3
Внешний вид.
Фотометры
Рисунок № 4
Общие сведения
Дата публикации - 15.09.2025
Срок свидетельства - 11.09.2030
Номер записи - 741c8106-b7d0-f754-db39-ba47d950af07
ID в реестре СИ - 1426902
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Фотометр TurBiScat PM 40,
Производитель
Изготовитель - Sigrist-Photometer AG
Страна - ШВЕЙЦАРИЯ
Населенный пункт - Hofurlistrasse 1 CH-6373 Ennetburgen
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1946 от 2025.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Фотометры (TurBiScat PM 40)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Фотометры (TurBiScat PM 40)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НИЦПВ" (RA.RU.311409) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Фотометры (TurBiScat PM 40)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление работой фотометров осуществляется с помощью встроенного программного обеспечения SIGRIST PHOTOMETER, предназначенного для обработки результатов измерений, настройки параметров работы фотометров, вывода данных на дисплей и передачи данных на периферийные регистрирующие устройства.
Также реализован обмен данными между фотометром и персональным компьютером посредством протоколов Ethernet, Modbus TCP, Profibus DP (опционально), HART (опционально), Modbus RTU (опционально) или мобильным телефоном посредством протокола WLAN.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Влияние программного обеспечения фотометров учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SIGRIST PHOTOMETER |
|
Номер версии (идентификационный номер) ПО |
2.х.х1) |
|
Цифровой идентификатор ПО |
- |
|
1) «х» не относятся к метрологически значимой части ПО и принимают значения от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Лист № 4 Всего листов 5Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации «Фотометры TurBiScat PM 40», глава 8 «Ввод в эксплуатацию», глава 9 «Настройки».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии № 148 от 19 февраля 2021 года «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Стандарт предприятия «Фотометры TurBiScat PM 40».
ПравообладательSigrist-Photometer AG, Швейцария
Адрес: Hofurlistrasse 1 CH-6373 Ennetburgen, Switzerland
Телефон: +41 41 624 54 54
E-mail: info@sigrist.com
Web-сайт: www.sigrist.com
Изготовитель
Sigrist-Photometer AG, ШвейцарияАдрес: Hofurlistrasse 1 CH-6373 Ennetburgen, Switzerland
Телефон: +41 41 624 54 54
E-mail: info@sigrist.com
Web-сайт: www.sigrist.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Sigrist-Photometer AG, ШвейцарияАдрес: Hofurlistrasse 1 CH-6373 Ennetburgen, Switzerland
Телефон: +41 41 624 54 54
E-mail: info@sigrist.com
Web-сайт: www.sigrist.com
Принцип действия фотометров основан на измерении ослабления светового потока при прохождении через исследуемую жидкость. Фокусированный луч света проходит через исследуемую жидкость. Свет, рассеиваемый находящимися в исследуемой жидкости частицами, регистрируется под углами 90° и 25°.
Фотометры выпускаются в следующих вариантах исполнения: TurBiScat PM 40 с дисплеем и TurBiScat PM 40 без дисплея, которые имеют конструктивные отличия.
Конструктивно фотометры выполнены в виде блока, который состоит из нескольких частей: части для отбора пробы и части, содержащей фотометр и управляющую электронику. Вариант исполнения TurBiScat PM 40 без дисплея дополнительно может комплектоваться контроллерами SiDis AD 40 или SICON, которые применяются для настройки фотометра, а также для отображения данных. Контроллер SiDis AD 40 отображает данные в цифровом виде, контроллер SICON - как в цифровом, так и в графическом виде, что позволяет наглядно представить ход процесса измерения и проводить своевременные настройки фотометра.
Фотометры также могут оснащаться опцией определения цветности в единицах цвета EBC (единица цвета ЕВС - это условная единица цвета пива, принятая Европейской пивоваренной конвенцией (European Brewery Convention - ЕВС) и рассчитываемая на основе измерения оптической плотности пива; соотношение цветовых единиц и единиц ЕВС приведено в ГОСТ 31711-2012).
Источником излучения в фотометрах являются светодиоды с длиной волны 650 нм и 430 нм (при оснащении опцией определения цветности).
В комплектацию фотометров входит твердотельный стандарт мутности для проведения калибровки.
Пломбирование фотометров не предусмотрено. Конструкция фотометра обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом цифровой лазерной печати на шильдик, расположенный на боковой поверхности корпуса фотометров.
Общий вид фотометров и место нанесения серийного номера представлены на рисунке 1.

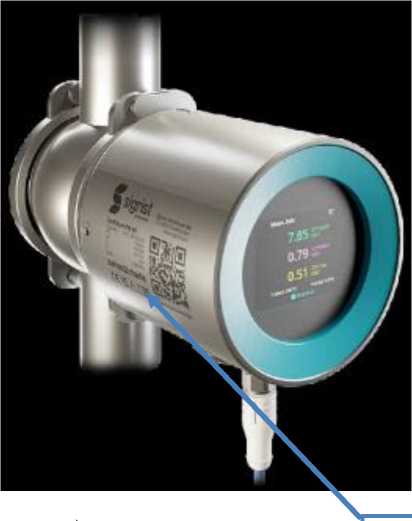

а) вариант исполнения с дисплеем

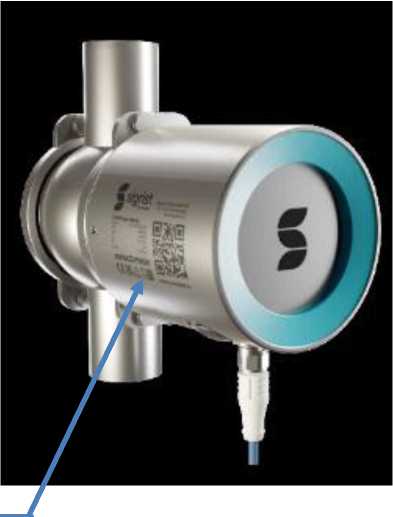

б) вариант исполнения без дисплея
Место нанесения серийного номера

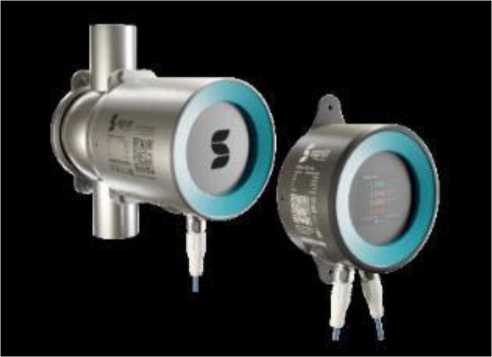

в) вариант исполнения без дисплея с контроллером SiDis AD 40

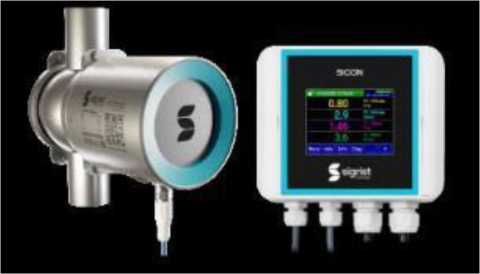

г) вариант исполнения без дисплея с контроллером SICON
Рисунок 1 - Общий вид и схема маркировки фотометров
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Фотометр TurBiScat PM 40 с дисплеем/ Фотометр TurBiScat PM 40 без дисплея |
- |
1 шт. |
|
Контроллер SiDis AD 40/SICON^ |
- |
1 шт. |
|
Твердотельный образец для калибровки |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
|( Только для варианта исполнения без дисплея, в зависимости от заказа | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений мутности, ЕМФ1) |
от 1 до 4000 |
|
Пределы допускаемой относительной погрешности измерений мутности, % |
± 5 |
|
1) ЕМФ - единица мутности по формазину | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая длина волны, нм | |
|
- при измерении мутности |
650 |
|
- при измерении цветности |
430 |
|
Угол измерения |
90° и 25° |
|
Диапазон показаний мутности, ЕМФ |
от 0 до 4000 |
|
Диапазон показаний цветности, ед. ЕВС |
от 0 до 50 |
|
Параметры электрического питания от сети постоянного тока: | |
|
- напряжение постоянного тока, В |
24 ± 10 % |
|
- потребляемая мощность, Вт, не более |
4 |
|
Габаритные размеры средства измерений, мм, не более: | |
|
- диаметр |
100,5 |
|
- длина |
128 |
|
Масса, кг, не более |
2,3 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -10 до +50 |
|
- относительная влажность, % |
от 0 до 100 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
