Номер по Госреестру СИ: 96418-25
96418-25 Анализаторы размеров частиц
(Litesizer DLS)
Назначение средства измерений:
Анализаторы размеров частиц Litesizer DLS (далее - анализаторы) предназначены для измерений размеров частиц, определения гранулометрического состава и распределения частиц по размерам в растворах, суспензиях и эмульсиях.
Внешний вид.
Анализаторы размеров частиц
Рисунок № 1
Внешний вид.
Анализаторы размеров частиц
Рисунок № 2
Внешний вид.
Анализаторы размеров частиц
Рисунок № 3
Общие сведения
Дата публикации - 15.09.2025
Срок свидетельства - 12.09.2030
Номер записи - 1141e000-cdd8-defa-53e6-9498f59078ac
ID в реестре СИ - 1426898
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Anton Paar GmbH
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1955 от 2025.09.12 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анализаторы размеров частиц (Litesizer DLS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Анализаторы размеров частиц (Litesizer DLS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы размеров частиц (Litesizer DLS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы поставляются с программным обеспечение Anton Paar Kalliope (далее -ПО), позволяющим проводить полное управление анализатором и контролировать процессы измерений, создавать методы и задавать параметры измерений, осуществлять сбор экспериментальных данных, обрабатывать, сохранять и экспортировать полученные результаты, отображать их в виде графиков, гистограмм и таблиц.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Anton Paar Kalliope |
|
Номер версии (идентификационный номер) ПО, не ниже |
4.х.х1) |
|
Цифровой идентификатор ПО |
- |
|
1) «х» - цифра от 0 до 9. |
Уровень защиты ПО соответствует уровню «средний» согласно P 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации анализаторов моделей 100, 500, 700, п. 7 «Выполнение измерений», руководстве по эксплуатации анализаторов моделей 101, 501, 701, п. 5 «Выполнение измерений».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденная приказом Росстандарта от 30 декабря 2021 г. № 3105;
Стандарт предприятия «Anton Paar GmbH», Австрия.
Правообладатель
«Anton Paar GmbH», Австрия
Адрес: Anton-Paar-Str. 20 A-8054 Graz, Austria
Телефон: +43 316 25 70
E-mail: info@anton-paar.com
Web-сайт: www.anton-paar.com
Изготовитель
«Anton Paar GmbH», АвстрияАдрес: Anton-Paar-Str. 20 A-8054 Graz, Austria
Телефон: +43 316 25 70
E-mail: info@anton-paar.com
Web-сайт: www.anton-paar.com
Испытательный центр
Общество с ограниченной ответственностью «Центр Метрологии Сертификации КарТест» («ЦМС КарТест»)Адрес: 129323, Россия, г. Москва, ул. Сельскохозяйственная, д. 43 стр. 1, пом. 22 - 25
Тел./Факс: (495) 935-97-77
E-mail: https://cms-cartest.ru
Правообладатель
«Anton Paar GmbH», Австрия
Адрес: Anton-Paar-Str. 20 A-8054 Graz, Austria
Телефон: +43 316 25 70
E-mail: info@anton-paar.com
Web-сайт: www.anton-paar.com
Принцип действия анализаторов основан на методе динамического рассеяния света. Исследуемый образец помещается в кювету, расположенную в зоне зондирования лазерного луча, в результате чего происходит рассеяние света на частицах образца. Рассеянное излучение регистрируется фотодетектором, а флуктуирующий сигнал интенсивности обрабатывается коррелятором с построением корреляционной функции, последующая математическая обработка которой позволяет получать значения коэффициента диффузии частиц в образце. Искомый гидродинамический радиус частиц вычисляется по уравнению Эйнштейна - Стокса из полученного ранее значения коэффициента диффузии.
Конструктивно анализаторы выполнены в виде основного блока и съёмного кюветного модуля. Основной блок состоит из коррелятора и оптико-детекторной части, включающей в себя источник излучения - лазерный диод, фокусирующую оптику и детектор.
К настоящему типу средств измерений относятся анализаторы следующих моделей: 100, 101, 500, 501, 700, 701.
Отличия моделей:
100, 101: измерение размеров частиц, определение коэффициента оптического пропускания образца.
500, 501: измерение размеров частиц, определение дзета-потенциала, средней молекулярной массы, коэффициента оптического пропускания, показателя преломления растворителей.
700, 701: измерение размеров частиц, определение дзета-потенциала, средней молекулярной массы, концентрации частиц, коэффициента оптического пропускания, показателя преломления растворителей и измерение размеров частиц в режиме многоуглового рассеяния.
Модели 101, 501, 701 отличаются от моделей 100, 500, 700 более широким диапазоном температур измерений образцов, возможностью установки оптических фильтров (вертикальной, горизонтальной поляризации, флуоресценции), а также дополнительными аксессуарами.
Маркировочная табличка с серийным номером расположена в левом верхнем углу задней стенки корпуса анализатора. Серийный номер имеет цифровой формат и нанесен на маркировочную табличку типографским способом.
Нанесение знака поверки на анализаторы не предусмотрено.
Пломбирование анализаторов не предусмотрено. Конструкция обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию, и местам настройки (регулировки).

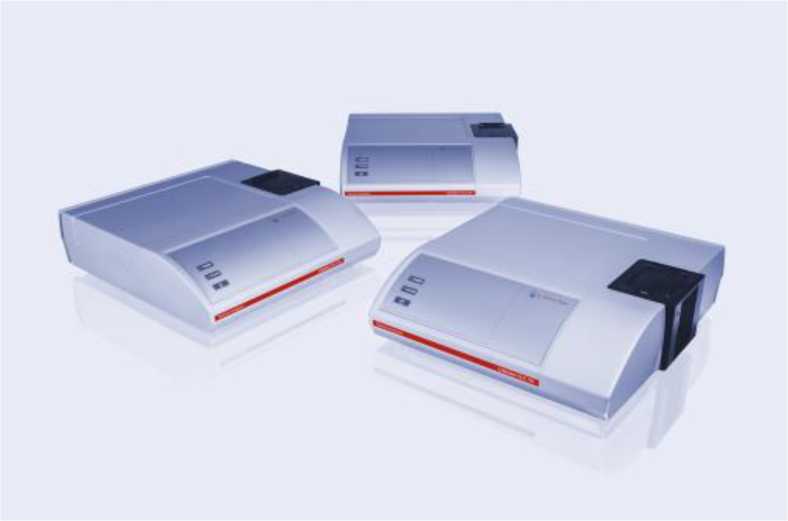

Рисунок 1 - Общий вид анализаторов размеров частиц Litesizer DLS моделей 100, 500, 700

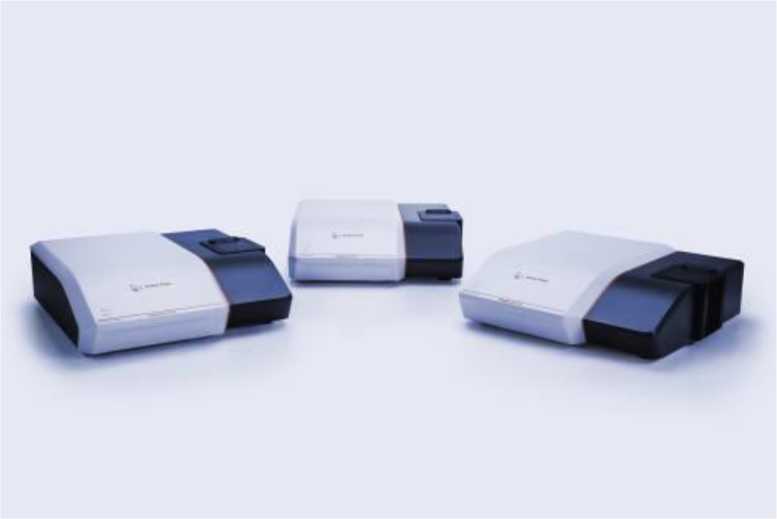

Рисунок 2 - Общий вид анализаторов размеров частиц Litesizer DLS моделей 101, 501, 701
Место нанесения серийного номера
Рисунок 3 - Место нанесения серийного номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений размеров частиц, мкм - 100, 101, 500, 700 |
от 0,3 до 10 |
|
- 501, 701 |
от 0,3 до 12 |
|
Пределы допускаемой относительной погрешности измерений размеров D50* частиц, % |
±10 |
|
* D50, мкм - средний диаметр частиц, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 50 % (средний диаметр частиц). | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний размеров частиц, мкм, для моделей: - 100, 101, 500, 700 |
от 0,0003 до 10 |
|
- 501, 701 |
от 0,0003 до 12 |
|
Масса, кг, не более, для моделей: - 100, 101 |
16,3 |
|
- 500, 501, 700, 701 |
18 |
|
Габаритные размеры (ДхШхВ), мм, не более: - 100, 500, 700 |
460x485x135 |
|
- 101, 501, 701 |
405x505x135 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
75 |
|
Напряжение питания от однофазной сети переменного тока частотой 50 Гц, В |
от 220 до 240 |
|
Потребляемая мощность, Вт, не более |
200 |
