96419-25 Анализаторы серы, азота и хлора
(Nexis)
Назначение средства измерений:
Анализаторы серы, азота и хлора Nexis (далее - анализаторы) предназначены для измерений содержания серы, общего азота и органически связанного хлора в различных пробах.
Внешний вид.
Анализаторы серы, азота и хлора
Рисунок № 1
Внешний вид.
Анализаторы серы, азота и хлора
Рисунок № 2
Внешний вид.
Анализаторы серы, азота и хлора
Рисунок № 3
Внешний вид.
Анализаторы серы, азота и хлора
Рисунок № 4
Общие сведения
Дата публикации - 15.09.2025
Срок свидетельства - 12.09.2030
Номер записи - 0294aaba-5a68-5d3f-8438-3def78716d12
ID в реестре СИ - 1426897
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Nexis VP TS,
Производитель
Изготовитель - TSHR International
Страна - НИДЕРЛАНДЫ
Населенный пункт - Strickledweg 44, 3044 EK Rotterdam
Уведомление о начале осуществления предпринимательской деятельности -
Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1955 от 2025.09.12 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анализаторы серы, азота и хлора (Nexis)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Кто поверяет Анализаторы серы, азота и хлора (Nexis)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы серы, азота и хлора (Nexis)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы управляются с помощью встроенного программного обеспечения (далее -ПО), устанавливаемого на ПК. ПО «NexisLink» предназначено для управления работой анализатора и процессом измерений, а также хранения и обработки полученных данных. ПО входит в комплект поставки анализатора и является его неотъемлемой частью. Идентификация ПО анализаторов производится по номеру версии.
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.
Анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО анализаторов
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
NexisLink |
|
Номер версии (идентификационный номер) ПО |
vx.xx.xxx * |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
|
* Первый символ «v» номера версии ПО указывает на метрологически значимую часть ПО, а «x» (арабская цифра от 0 до 9) описывает метрологически незначимые модификации ПО, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.). | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус анализатора рядом с шильдиком в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах 7 «Анализ общей серы (методом УФ-флуоресценции)», 8 «Анализ общего азота», 9 «Анализ общей серы с помощью модуля TRINITY™», 10 «Анализ общего хлора/общей серы микрокулонометрическим методом» документа «Анализаторы серы, азота и хлора Nexis. Руководство по эксплуатации».
Применение средства измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 28.12.2024 № 3158 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах»
Стандарт предприятия «Анализаторы серы, азота и хлора Nexis», Королевство Нидерландов
Правообладатель
TSHR International, Королевство Нидерландов
Адрес: Strickledweg 44, 3044 EK Rotterdam, The Netherlands
Тел.: +31 (0) 102457701, Факс: +31 (0) 102457702
E-mail: info.tshr@estanalytical.com
Изготовитель
TSHR International, Королевство Нидерландов
Адрес: Strickledweg 44, 3044 EK Rotterdam, The Netherlands
Тел.: +31 (0) 102457701, Факс: +31 (0) 102457702
E-mail: info.tshr@estanalytical.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт www.vniim.ru
E-mail info@vniim.ru
Правообладатель
TSHR International, Королевство Нидерландов
Адрес: Strickledweg 44, 3044 EK Rotterdam, The Netherlands
Тел.: +31 (0) 102457701, Факс: +31 (0) 102457702
E-mail: info.tshr@estanalytical.com
Принцип действия анализаторов основан на сжигании пробы в высокотемпературном кварцевом реакторе в смеси кислорода с инертным газом при заданной температуре и избытке окислителя. В условиях сжигания соединения серы количественно превращаются в двуокись серы (SO2), соединения азота - в окись азота (NO), а соединения хлора в хлористый водород (HCl). Углеводороды количественно превращаются в воду и двуокись углерода (H2O и CO2). Поток газа проходит через осушители, количественно удаляющие из него воду, которая мешает определению, и поступает в блоки детектирования. В зависимости от исполнения анализатора детектирование осуществляется фотоумножителем - УФ-флуоресценция серы (TS) и хемилюминесценция азота (TN), и/или микрокулонометрическим детектором хлора (ТХ) или серы (TS/TX).
Детектирование азота основано на методе хемилюминесценции. Молекулы NO взаимодействуют с добавленным в ячейку озоном, при этом образуются молекулы двуокиси азота в электронно-возбужденном состоянии, которые испускают характеристическое люминесцентное излучение hv. Оно регистрируется с помощью фотоэлектронного умножителя.
NO + O3 AO-
NO2* ^NO? + hv
Детектирование серы основано на принципе ультрафиолетовой флуоресценции: молекулы SO2 переходят в электронно-возбужденное состояние под действием ультрафиолетового облучения hv0. Переход в основное электронное состояние сопровождается характеристическим флуоресцентным излучением Ьуфлуор, которое регистрируется с помощью фотоэлектронного умножителя.
SO? + hvo >SO'*
SO?*^ SO2 + ИУфлуор
Микрокулонометрическое детектирование хлора (галогенидов) основано на методе аргентометрии. Когда потенциал системы изменяется, кулонометр пропускает через цепь генератора ток, пропорциональный количеству прореагировавшего серебра и, соответственно, хлорида.
Ag+ + Cl- AgCl
Микрокулонометрическое детектирование серы основано на методе йодометрии. Когда потенциал системы изменяется при добавлении SO2, кулонометр пропускает через цепь генератора ток, пропорциональный количеству прореагировавшего J3-.
SO2 + J3- + 6H2O SO4 2- + 3J- + 4НзО+
На платиновом электроде йодид-ион снова превращается в J3- до момента, когда его концентрация станет равна исходной (до добавления SO2).
2J- J2
J2 +J- J3 -
Анализаторы выпускаются в десяти исполнениях, различающихся техническими характеристиками, используемыми детекторами и видом основного блока. Исполнения анализаторов перечислены в таблице 1. Анализаторы во всех исполнениях оснащены модулем для ввода жидких проб. По отдельному заказу анализаторы могут оснащаться дополнительными модулями пробозагрузочного устройства (модифицированный жидкостной модуль для ввода жидкостей, легких углеводородов; модуль для ввода газов; модуль для твердых проб; модуль для водных растворов), а также автопробоотборником AS120.
Таблица 1 - Конструктивные и функциональные характеристики исполнений анализаторов
|
№ |
Наименование исполнения |
Расположение основного блока |
Детектор |
|
1 |
Nexis VP TN |
Вертикальное |
TN (азот) |
|
2 |
Nexis VP TS |
Вертикальное |
TS (сера) |
|
3 |
Nexis VP TN/TS |
Вертикальное |
TN (азот) + TS (сера) |
|
4 |
Nexis TN |
Горизонтальное |
TN (азот) |
|
5 |
Nexis TS |
Горизонтальное |
TN (азот) |
|
6 |
Nexis TX |
Горизонтальное |
ТХ (хлор) |
|
7 |
Nexis TN/TS |
Горизонтальное |
TN (азот) + TS (сера) |
|
8 |
Nexis TN/TX |
Горизонтальное |
TN (азот) + ТХ (хлор) |
|
9 |
Nexis TS/TX |
Горизонтальное |
TS (сера) + ТХ (хлор) |
|
10 |
Nexis TN/TS/TX |
Горизонтальное |
TN (азот) + TS (сера) + ТХ (хлор) |
Анализаторы представляют собой автоматизированные лабораторные приборы, обеспечивающие ввод пробы, измерение, обработку и регистрацию информации.
Пломбирование корпуса анализаторов от несанкционированного доступа не предусмотрено. Общий вид анализаторов приведен на рисунках 1-4.
Серийный номер анализатора имеет буквенно-цифровой формат и наносится типографским способом на табличку (шильдик), расположенную на задней стенке основного блока анализатора всех исполнений (как показано на рисунке 4 на примере анализаторов в исполнениях Nexis TN/TS/TX, Nexis TS/TX, Nexis TN/TX, Nexis TX, Nexis TN, Nexis TS, Nexis TN/TS). Пример шильдика приведен на рисунке 5.
Нанесение знака поверки на корпус анализатора не предусмотрено.
Основной блок, горизонтальное расположение
Блок микрокулонометрического титрования

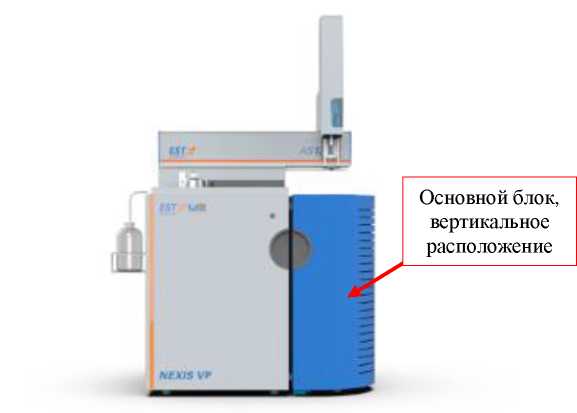

Рисунок 1 - Общий вид анализатора в исполнениях Nexis TN/TS/TX, Nexis TS/TX, Nexis TN/TX, Nexis TX
Основной блок, горизонтальное расположение
I
NEXIS
Hilt
Автопробоотборник
AS120
Рисунок 2 - Общий вид анализатора в исполнениях Nexis TN, Nexis TS, Nexis TN/TS с автопробоотборником AS120

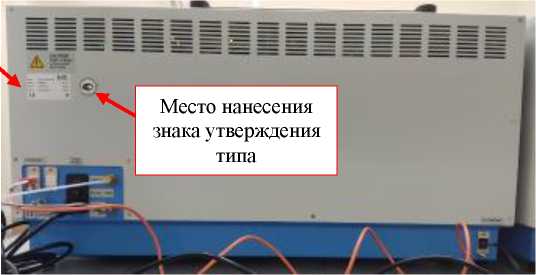

Рисунок 3 - Общий вид анализатора в исполнении Nexis VP TN, Nexis VP TS, Nexis VP TN/TS с автопробоотборником AS120
Шильдик анализатора
Рисунок 4 - Общий вид анализатора в исполнениях Nexis TN/TS/TX, Nexis TS/TX, Nexis TN/TX, Nexis TX, Nexis TN, Nexis TS, Nexis TN/TS с указанием мест нанесения шильдика и знака утверждения типа, вид сзади

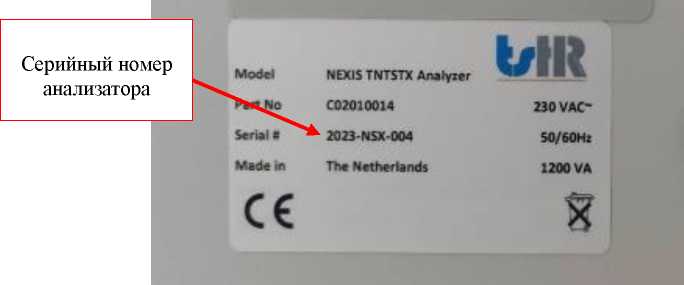

Рисунок 5 - Шильдик анализатора
