Номер по Госреестру СИ: 96420-25
96420-25 Анализаторы вязкости
(Sheli)
Назначение средства измерений:
Анализаторы вязкости Sheli (далее - анализаторы) предназначены для измерений температуры и кинематической вязкости прозрачных и непрозрачных жидкостей капиллярным методом.
Внешний вид.
Анализаторы вязкости
Рисунок № 1
Внешний вид.
Анализаторы вязкости
Рисунок № 2
Внешний вид.
Анализаторы вязкости
Рисунок № 3
Общие сведения
Дата публикации - 15.09.2025
Срок свидетельства - 12.09.2030
Номер записи - 3c303fda-4e3e-05fc-5d1a-1bda5ffc6c82
ID в реестре СИ - 1426896
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
VISC200,
Производитель
Изготовитель - Hunan Sheli Electron Science Technology Co., Ltd
Страна - КИТАЙ
Населенный пункт - 506, Building A1, No.1 Lantian North Road, Xingsha Industrial Base, Changsha Economic and Technological Development Zone
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1955 от 2025.09.12 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анализаторы вязкости (Sheli)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Hunan Sheli Electron Science Technology Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96420-25 12.09.2030 |
Анализаторы вязкости, Sheli Hunan Sheli Electron Science Technology Co., Ltd (КИТАЙ 506, Building A1, No.1 Lantian North Road, Xingsha Industrial Base, Changsha Economic and Technological Development Zone) |
ОТ МП |
1 год |
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Кто поверяет Анализаторы вязкости (Sheli)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы вязкости (Sheli)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены внешним программным обеспечением (далее - ПО), позволяющим управлять процессом измерений, производить сбор экспериментальных данных, сохранять результаты измерений и выводить их в отчеты или на внешние носители.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
V1.X* |
|
Цифровой идентификатор ПО |
- |
|
* «Х» не относится к метрологически значимой части ПО и может принимать численные значения от 0 до 9999, буквенные символы от а до z, математические и пунктуационные знаки. | |
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании характеристик.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 8 «Ежедневная работа» документов «Анализаторы вязкости Sheli модели VISC100. Руководство по эксплуатации», «Анализаторы вязкости Sheli модели VISC200. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта № 2622 от 05.11.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений вязкости жидкостей».
Приказ Росстандарта № 2712 от 19.11.2024 г. «Об утверждении Государственной поверочной схемы для средств измерений температуры».
Техническая документация фирмы «Hunan Sheli Electron Science Technology Co., Ltd», Китай.
ПравообладательФирма «Hunan Sheli Electron Science Technology Co., Ltd», Китай
Адрес: 506, Building A1, No.1 Lantian North Road, Xingsha Industrial Base, Changsha Economic and Technological Development Zone, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Правообладатель
Фирма «Hunan Sheli Electron Science Technology Co., Ltd», КитайАдрес: 506, Building A1, No.1 Lantian North Road, Xingsha Industrial Base, Changsha Economic and Technological Development Zone, China
Принцип действия анализаторов основан на капиллярном методе. Капиллярный метод заключается в том, что кинематическая вязкость определяется временем истечения жидкости под действием силы тяжести через измерительный капилляр при постоянном контроле температуры. Заполнение стеклянного капилляра образцом происходит автоматически, после чего происходит процесс измерения времени истечения образца, затем капилляр промывается и осушается в автоматическом режиме. Для измерения времени истечения используются оптические датчики.
Конструктивно анализаторы выполнены в виде настольных приборов, состоящих из измерительного блока, который включает в себя систему термостатирования, систему подачи пробы, стеклянные вискозиметры, держатель образцов карусельного типа на 16 позиций, систему автоматической промывки и сушки вискозиметров и сенсорный экран. Анализаторы функционируют под управлением программного обеспечения при помощи персонального компьютера, который предоставляется по требованию заказчика.
Анализаторы выпускаются следующих моделей: VISC100 и VISC200, которые отличаются количеством измерительных блоков. Модель VISC100 состоит из одного измерительного блока, модель VISC200 состоит из двух измерительных блоков, позволяющих одновременно проводить анализ проб при разных условиях.
Корпус анализаторов изготавливают из металлических сплавов, окрашиваемых в цвета в соответствии с технической документацией производителя.
Каждый экземпляр анализаторов имеет серийный номер, расположенный на табличке на задней панели анализаторов. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится типографским способом. Для анализаторов модели VISC200 серийный номер расположен на задней панели каждого измерительного блока, в которых последняя буква отображает измерительный блок. За серийный номер анализатора принимают номер, размещенный на измерительном блоке без последнего символа. Пример - анализатор модели VISC200 имеет серийный номер в формате сер. № VISC2002501007, при этом на измерительных блоках анализатора расположены серийные номера в формате сер. № VISC20O25O1OO7A, сер. № VISC20O25O1OO7B.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид анализаторов представлен на рисунке 1. Место нанесения серийного номера на анализаторы представлено на рисунке 2.

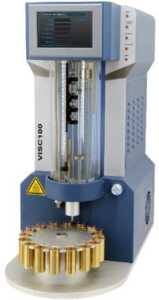

Анализаторы вязкости Sheli модели VISC100

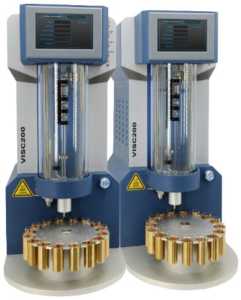

Анализаторы вязкости Sheli модели VISC200
Рисунок 1 - Общий вид анализаторов вязкости Sheli

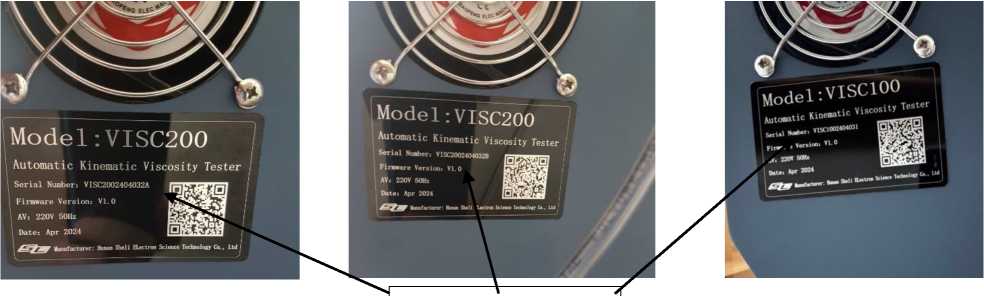

Serial Number: VISC2002404032A
Model:VISC200
Automatic Kinematic Viscosity Tester I Serial ftmbar, VISC20021040328 1=р~=
Model:VISC200
Automatic Kinematic Viscosity Tester
Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера на анализаторы вязкости Sheli
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор вязкости |
Sheli |
1 шт. |
|
Вискозиметр стеклянный |
- |
_1) |
|
Персональный компьютер |
ПК |
1 шт.1) |
|
Анализаторы вязкости Sheli. Руководство по эксплуатации |
РЭ |
1 экз. |
|
Анализаторы вязкости Sheli модели VISC100. Паспорт |
- |
1 экз.1) |
|
Анализаторы вязкости Sheli модели VISC200. Паспорт |
- |
1 экз.1) |
|
Методика поверки |
- |
1 экз. |
|
1) В соответствии с заказом | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений кинематической вязкости1), мм2/с |
от 0,3 до 10000 |
|
Пределы допускаемой относительной неисключенной систематической погрешности измерений кинематической вязкости, %, в поддиапазонах:
|
± 0,35 ± 0,42 |
|
Предел допускаемого относительного среднего квадратического отклонения случайной составляющей погрешности измерений кинематической вязкости, % |
0,1 |
|
Диапазон измерений температуры, °C |
от +15 до +100 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
± 0,02 |
|
1) Указан максимальный диапазон измерений кинематической вязкости; диапазон измерений кинематической вязкости зависит от установленных вискозиметров, которыми комплектуются анализаторы при заказе в соответствии с таблицей 3. Комплектность анализатора указана в паспорте. | |
Таблица 3 - Диапазоны измерений кинематической вязкости стеклянных вискозиметров
|
№ |
Диаметр капилляра, мм |
Диапазон измерений кинематической вязкости, мм2/с |
|
1 |
0,5 |
от 0,3 до 30 |
|
2 |
0,6 |
от 0,8 до 80 |
|
3 |
0,8 |
от 2,5 до 250 |
|
4 |
1,0 |
от 6,4 до 640 |
|
5 |
1,2 |
от 13 до 1300 |
|
6 |
1,4 |
от 24 до 2400 |
|
7 |
1,5 |
от 32 до 3200 |
|
8 |
1,8 |
от 65 до 6500 |
|
9 |
2,0 |
от 100 до 10000 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | |
|
VISC100 |
VISC200 | |
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
220 ± 20 | |
|
- частота переменного тока, Гц |
50 ± 1 | |
|
Габаритные размеры, мм, не более: | ||
|
- высота |
780 |
1560 |
|
- ширина |
700 |
1400 |
|
- длина |
400 |
800 |
|
Масса, кг, не более |
65 |
130 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от +15 до +30 | |
|
- относительная влажность, %, не более |
80 | |
