Номер по Госреестру СИ: 96446-25
96446-25 Индикаторы часового типа
()
Назначение средства измерений:
Индикаторы часового типа (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.

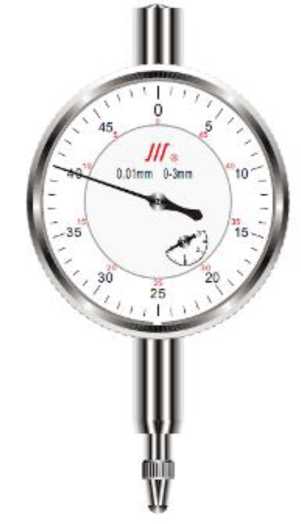

Внешний вид.
Индикаторы часового типа

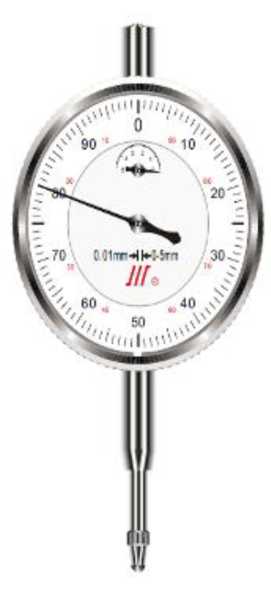

Рисунок № 1
Внешний вид.
Индикаторы часового типа
Рисунок № 2
Внешний вид.
Индикаторы часового типа

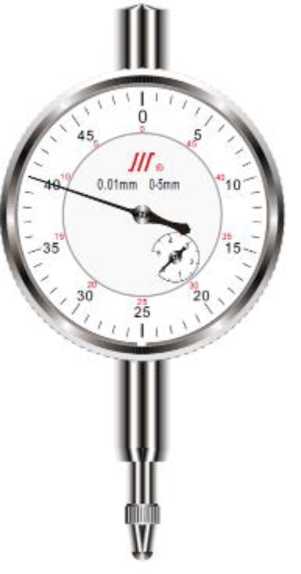

Рисунок № 3
Внешний вид.
Индикаторы часового типа

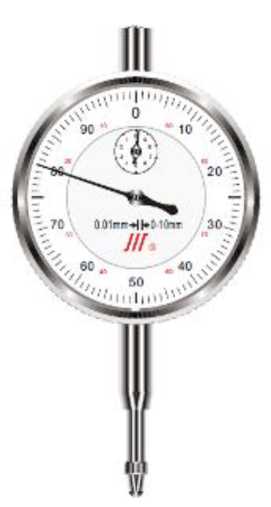

Рисунок № 4

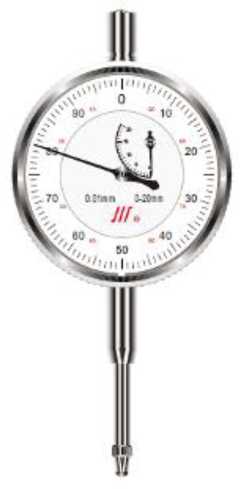

Внешний вид.
Индикаторы часового типа
Рисунок № 5

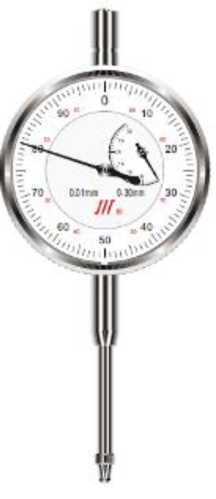

Внешний вид.
Индикаторы часового типа
Рисунок № 6
Внешний вид.
Индикаторы часового типа

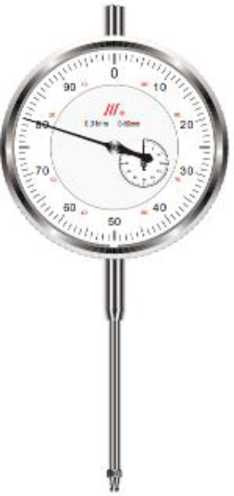

Рисунок № 7
Внешний вид.
Индикаторы часового типа

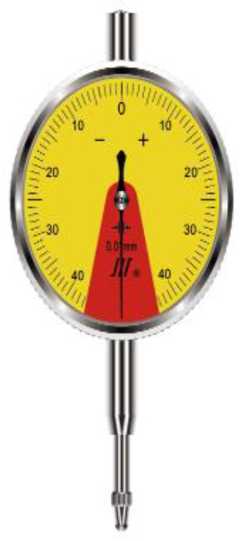

Рисунок № 8
Внешний вид.
Индикаторы часового типа

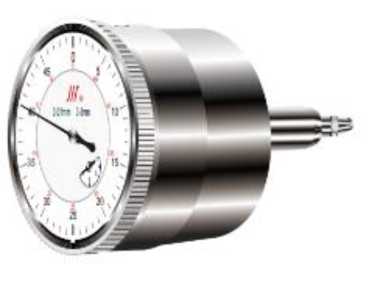

Рисунок № 9

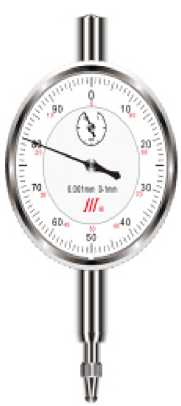

Внешний вид.
Индикаторы часового типа
Рисунок № 10
Общие сведения
Дата публикации - 22.09.2025
Срок свидетельства - 18.09.2030
Номер записи - dc560ead-be37-82c3-ed18-d96d2e931ebc
ID в реестре СИ - 1426870
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ИЧ,
Производитель
Изготовитель - Chengdu New Chengliang Tools Co., Ltd
Страна - КИТАЙ
Населенный пункт - 199 South Block 1, City Ring Road Xindu District, 610503 Chengdu
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 28
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1995 от 2025.09.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Индикаторы часового типа ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Chengdu New Chengliang Tools Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96446-25 18.09.2030 |
Индикаторы часового типа, Chengdu New Chengliang Tools Co., Ltd (КИТАЙ 199 South Block 1, City Ring Road Xindu District, 610503 Chengdu) |
ОТ МП |
1 год |
|
96880-25 17.11.2030 |
Нутромеры индикаторные, Chengdu New Chengliang Tools Co., Ltd (КИТАЙ 199 South Block 1, City Ring Road Xindu District, 610503 Chengdu) |
ОТ МП |
1 год |
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Кто поверяет Индикаторы часового типа ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМЗ" (RA.RU.314901) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 26 | 26 | 0 | 0 | 26 | 26 | 0 |
Стоимость поверки Индикаторы часового типа ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства индикаторов модели ИЧЦ на заводе-изготовителе во время производственного цикла. Конструкция индикаторов модели ИЧЦ исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта индикаторов.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г № 2840.
Стандарт предприятия Chengdu New Chengliang Tools Co., Ltd «Индикаторы часового типа».
ПравообладательChengdu New Chengliang Tools Co., Ltd, Китайская Народная Республика
Адрес: No. 199 South Block 1, City Ring Road Xindu District, 610503 Chengdu, Sichuan China
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. Муниципальный округ Новогиреево, ул. Кусковская, д. 20А, этаж/помещ./ком. манcарда/XШA/33Б
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru
Принцип действия основан на преобразовании линейного перемещения измерительного стержня, осуществляемые параллельно или перпендикулярно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства или в пропорциональные изменения напряжения в электрической схеме блока индикации с последующим выводом результатов перемещений измерительного стержня на дисплей цифрового отсчетного устройства.
Индикаторы изготавливаются следующих моделей:
ИЧ - индикаторы часового типа с перемещением измерительного стержня параллельно шкале;
ИТ - индикаторы часового типа с перемещением измерительного стержня перпендикулярно шкале;
ИЧЦ - индикаторы с цифровым отсчетным устройством.
Индикаторы часового типа представляют собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем. Круговая шкала индикаторов с нижним пределом диапазона измерений от 0 вращается посредством подвижного ободка. Остальные индикаторы снабжены механизмом установки на ноль с небольшим пределом регулирования. Индикаторы часового типа изготавливаются с малым диапазоном измерений или многооборотные.
Индикаторы с цифровым отсчетным устройством представляют собой корпус с жидкокристаллическим экраном для вывода результатов измерений, набором кнопок, с помощью которых осуществляется управление рядом функций, гильзы, измерительного стержня и измерительного наконечника. Результаты измерений выводятся на жидкокристаллический экран.
В корпус индикаторов с цифровым отсчетным устройством встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как установка нуля (ZERO), выбор режима единиц измерений мм/дюйм (mm/inch) и др.
Питание индикаторов с цифровым отсчетным устройством осуществляется от встроенного источника питания.
Индикаторы часового типа могут быть оснащены передвижными указателями пределов поля допуска.
Индикаторы отличаются между собой диапазонами измерений, ценой деления (шагом дискретности), длиной и формой измерительного стержня, диаметром и формой циферблата,
внешним видом.
CHUAN
наносится на циферблат или корпус
индикатора краской или методом лазерной маркировки, а также на паспорт типографским методом.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус индикатора краской или лазерной маркировкой в местах, указанных на рисунке 10.
Нанесение знака поверки на средство измерений не предусмотрено. Общий вид индикаторов указан на рисунках 1 - 9.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.
О')1лгЧ1*:-5тп
Ш
Рисунок 1 - Общий вид индикаторов модели ИЧ с ценой деления 0,01 мм, многооборотные
■
ок»» эо
Рисунок 2 - Общий вид индикаторов модели ИЧ с ценой деления 0,01 мм, многооборотные
Рисунок 3 - Общий вид индикаторов модели ИЧ с ценой деления 0,01 мм, с малым диапазоном измерений
Рисунок 4 - Общий вид индикаторов модели ИТ

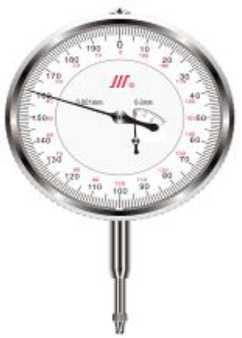

Рисунок 5 - Общий вид индикаторов модели ИЧ с ценой деления 0,001 мм, многооборотные
Рисунок 6 - Общий вид индикаторов модели ИЧ с ценой деления 0,001 мм, с малым диапазоном измерений

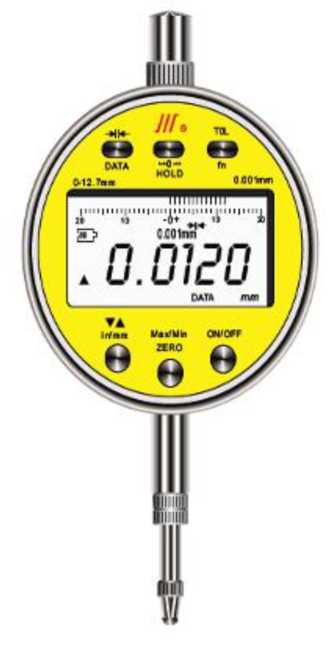

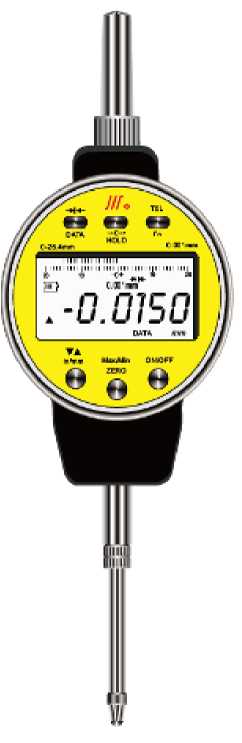

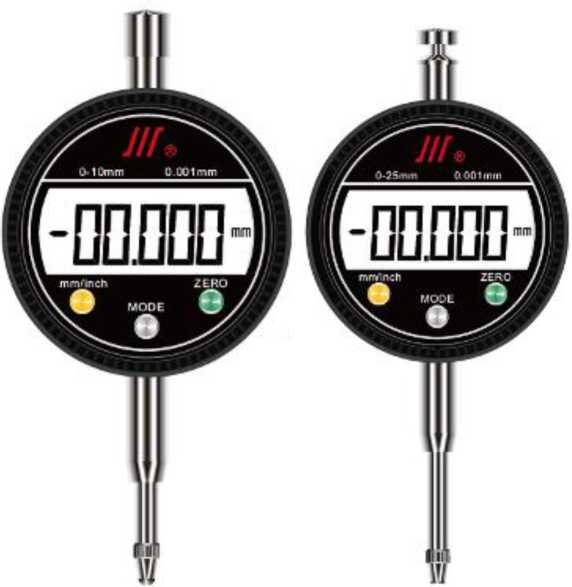

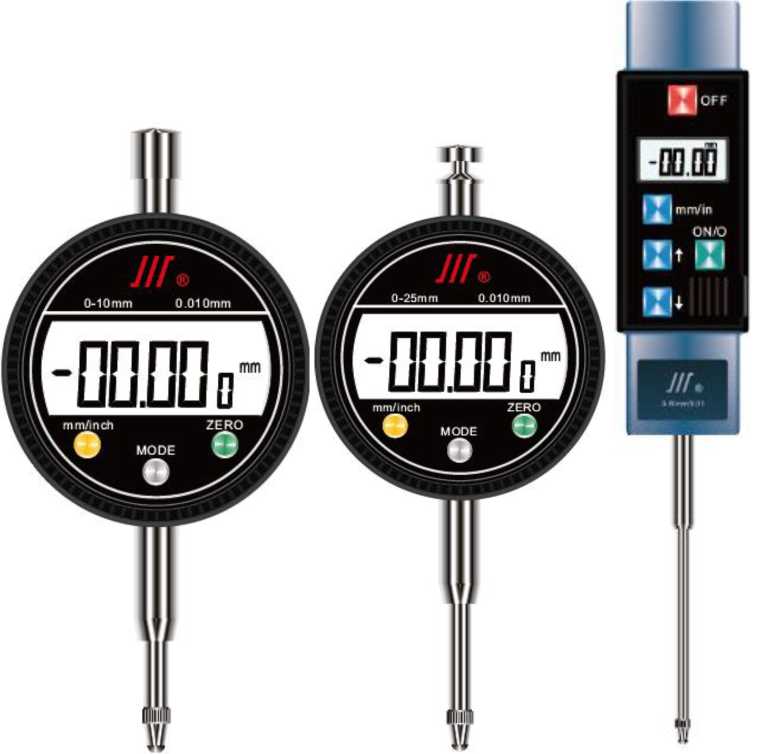

Рисунок 7 - Общий вид индикаторов модели ИЧЦ
Рисунок 8 - Общий вид индикаторов модели ИЧЦ
Рисунок 9 - Общий вид индикаторов модели ИЧЦ

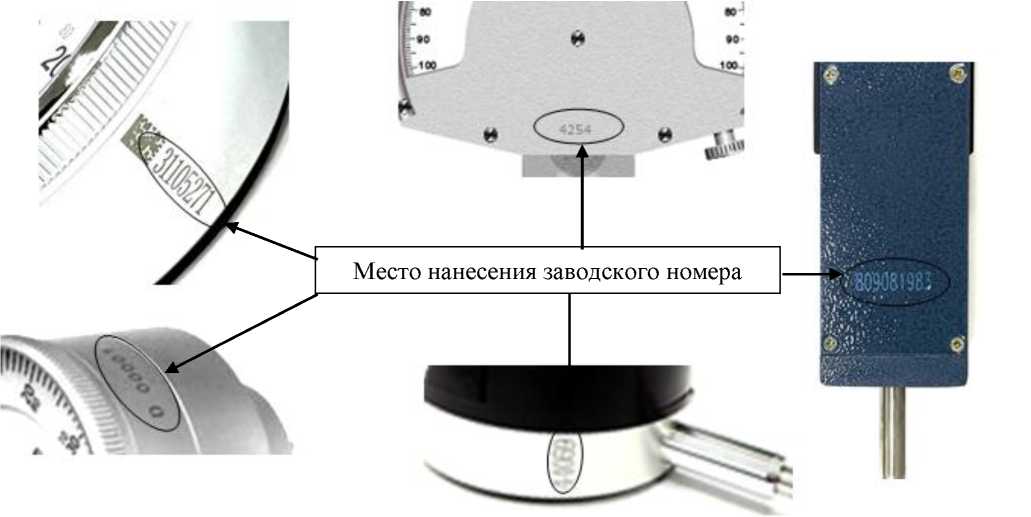

Место нанесения заводского номера
Рисунок 10 - Места нанесения заводских номеров
Таблица 1 - Метрологические характеристики индикаторов модели ИЧ с малым диапазоном измерений
|
Модель |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности от нулевого штриха в пределах всей шкалы, мм |
Вариация показаний, мкм, не более |
Размах показаний, мкм, не более |
Измерительное усилие, Н, не более |
|
ИЧ |
От -0,05 до +0,05 |
0,001 |
±0,0012 |
1 |
1 |
2,0 |
|
От -0,1 до +0,1 |
0,001 |
±0,0012 |
1 |
1 |
2,0 | |
|
От -0,4 до +0,4 |
0,01 |
±0,0100 |
3 |
3 |
1,5 |
Таблица 2 - Метрологические характеристики индикаторов моделей ИЧ и ИТ многооборотные
|
Модель |
Диапазон измерений, мм |
Цена деления, мм |
Набольшая алгебраическая разность погрешностей, мм |
Вариация показаний, мкм, не более |
Размах показаний, мкм, не более |
Измерительное усилие, Н, не более | ||
|
на любом участке диапазона измерений индикатора, мм |
на всем диапазоне измерений | |||||||
|
0,1 |
1,0 | |||||||
|
ИЧ |
От 0 до 1 |
0,001 |
0,002 |
- |
0,005 |
2 |
2 |
2,0 |
|
От 0 до 3 |
0,001 |
0,003 |
0,005 |
0,008 |
2 |
2 |
2,0 | |
|
От 0 до 5 |
0,001 |
0,003 |
0,005 |
0,009 |
2 |
2 |
2,0 | |
|
От 0 до 2 |
0,01 |
0,005 |
0,008 |
0,012 |
2 |
2 |
2,0 | |
|
От 0 до 3 |
0,01 |
0,005 |
0,010 |
0,014 |
3 |
3 |
1,5 | |
|
От 0 до 3 |
0,01 |
0,006 |
0,012 |
0,015 |
3 |
3 |
1,5 | |
|
От 0 до 5 |
0,01 |
0,005 |
0,010 |
0,016 |
3 |
3 |
1,5 | |
|
От 0 до 10 |
0,01 |
0,005 |
0,010 |
0,020 |
3 |
3 |
1,5 | |
|
От 0 до 20 |
0,01 |
0,008 |
0,015 |
0,025 |
6 |
6 |
2,0 | |
|
От 0 до 25 |
0,01 |
0,010 |
0,015 |
0,030 |
6 |
6 |
2,2 | |
|
От 0 до 30 |
0,01 |
0,010 |
0,015 |
0,035 |
6 |
6 |
2,2 | |
|
От 0 до 50 |
0,01 |
0,010 |
0,015 |
0,040 |
8 |
8 |
2,5 | |
|
От 0 до 80 |
0,01 |
0,010 |
0,015 |
0,050 |
9 |
9 |
3,5 | |
|
От 0 до 100 |
0,01 |
0,010 |
0,015 |
0,050 |
9 |
9 |
3,5 | |
|
ИТ |
От 0 до 3 |
0,01 |
0,005 |
0,010 |
0,014 |
3 |
3 |
1,5 |
Таблица 3 - Метрологические характеристики индикаторов модели ИЧЦ
|
Диапазон измерений, мм |
Шаг дискретности, мм |
Набольшая алгебраическая разность погрешностей на всем диапазоне измерений, мм |
Размах показаний, мкм, не более |
Измерительное усилие, Н, не более |
|
От 0 до 12,7 |
0,0005 |
0,007 |
2 |
2,0 |
|
От 0 до 25,4 |
0,0005 |
0,007 |
2 |
2,0 |
|
От 0 до 5 |
0,001 |
0,007 |
2 |
1,5 |
|
От 0 до 10 |
0,001 |
0,007 |
2 |
1,5 |
|
От 0 до 12,5 |
0,001 |
0,007 |
2 |
1,5 |
|
От 0 до 12,7 |
0,001 |
0,007 |
2 |
1,5 |
|
От 0 до 20 |
0,001 |
0,010 |
3 |
2,2 |
|
От 0 до 25 |
0,001 |
0,010 |
3 |
2,2 |
|
От 0 до 25,4 |
0,001 |
0,010 |
3 |
2,2 |
|
От 0 до 5 |
0,01 |
0,020 |
10 |
1,5 |
|
От 0 до 10 |
0,01 |
0,020 |
10 |
1,5 |
|
От 0 до 12,5 |
0,01 |
0,020 |
10 |
1,5 |
|
От 0 до 12,7 |
0,01 |
0,020 |
10 |
1,5 |
|
От 0 до 25 |
0,01 |
0,030 |
10 |
2,2 |
|
От 0 до 25,4 |
0,01 |
0,030 |
10 |
2,4 |
|
От 0 до 50 |
0,01 |
0,030 |
10 |
2,5 |
|
От 0 до 50,8 |
0,01 |
0,030 |
10 |
2,6 |
|
От 0 до 100 |
0,01 |
0,030 |
10 |
2,8 |
Таблица 4 - Габаритные размеры . и масса
|
Модель |
Диапазон измерений, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
ИЧ |
От -0,05 до +0,05 |
110x65x30 |
0,30 |
|
От -0,1 до +0,1 |
195x80x120 |
0,30 | |
|
От -0,4 до +0,4 |
115x60x30 |
0,30 | |
|
От 0 до 1 |
130x65x30 |
0,30 | |
|
От 0 до 2 |
135x70x35 |
0,30 | |
|
От 0 до 3 |
125x80x25 |
0,30 | |
|
От 0 до 5 |
125x80x50 |
0,30 | |
|
От 0 до 10 |
120x60x50 |
0,30 | |
|
От 0 до 20 |
125x60x50 |
0,30 | |
|
От 0 до 25 |
130x60x50 |
0,30 | |
|
От 0 до 30 |
145x60x50 |
0,40 | |
|
От 0 до 50 |
185x80x60 |
0,50 | |
|
От 0 до 80 |
210x90x65 |
0,50 | |
|
От 0 до 100 |
225x100x70 |
0,50 | |
|
ИТ |
От 0 до 3 |
80x60x50 |
0,30 |
|
ИЧЦ |
От 0 до 5 |
125x60x30 |
0,15 |
|
От 0 до 10 |
125x60x30 |
0,15 | |
|
От 0 до 12,5 |
125x60x30 |
0,15 | |
|
От 0 до 12,7 |
125x60x30 |
0,15 | |
|
От 0 до 20 |
130x60x30 |
0,15 | |
|
От 0 до 25 |
130x60x30 |
0,15 | |
|
От 0 до 25,4 |
130x60x30 |
0,15 | |
|
От 0 до 50 |
247x60x50 |
0,25 | |
|
От 0 до 50,8 |
250x65x55 |
0,25 | |
|
От 0 до 100 |
385x70x40 |
0,30 |
Таблица 5 - Условия эксплуатации
|
Наименование xарактеристики |
Значение |
|
Условия эксплуатации:
|
От + 15 до +25 80 |
