Номер по Госреестру СИ: 96448-25
96448-25 Устройство загрузочное, весовое
(ПК 1065.00.00.000)
Назначение средства измерений:
Устройство загрузочное, весовое ПК 1065.00.00.000 (далее - устройство) предназначено для приема и взвешивания сыпучих материалов в Биг-Бегах.
Внешний вид.
Устройство загрузочное, весовое
Рисунок № 1
Внешний вид.
Устройство загрузочное, весовое
Рисунок № 2
Общие сведения
Дата публикации - 22.09.2025
Срок свидетельства -
Номер записи - dd27689f-f239-69bf-0505-d02b9354b176
ID в реестре СИ - 1426868
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Акционерное общество «Поликон»
Страна - РОССИЯ
Населенный пункт - 644009, г. Омск, ул. Лермонтова, д. 194
Уведомление о начале осуществления предпринимательской деятельности -
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 209 дн.
Приказы РСТ, где упоминается данный тип СИ
№1995 от 2025.09.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Устройство загрузочное, весовое (ПК 1065.00.00.000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кто поверяет Устройство загрузочное, весовое (ПК 1065.00.00.000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Устройство загрузочное, весовое (ПК 1065.00.00.000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) устройства является встроенным и метрологически значимым.
Для защиты от несанкционированного доступа к параметрам регулировки и измерительной информации применяются настройки с использованием пароля, а также пломбируется доступ к технологическому разъему весоизмерительного преобразователя.
Идентификационные данные ПО отображаются на дисплее весоизмерительного преобразователя и доступны для просмотра.
Уровень защиты программного обеспечения и измерительной информации в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
DL-1.03 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типа и заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, закрепленную на раме устройства. Общий вид устройства, место нанесения заводского номера и знака утверждения типа представлен на рисунке 1, 2.Нанесение знака поверки на средство измерений не предусмотрено.
-

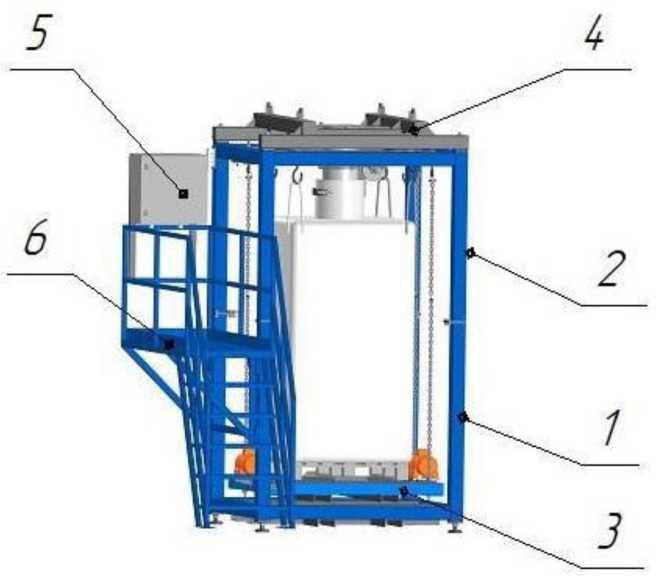

1 - рама нижняя;
-
2 - рама верхняя;
-
3 - вибростол;
-
4 - дозатор;
-
5 - пульт управления;
-
6 - площадка обслуживания.
Р и с уно к 1 - Общий вид установки
Заводской номер и знак утверждения типа

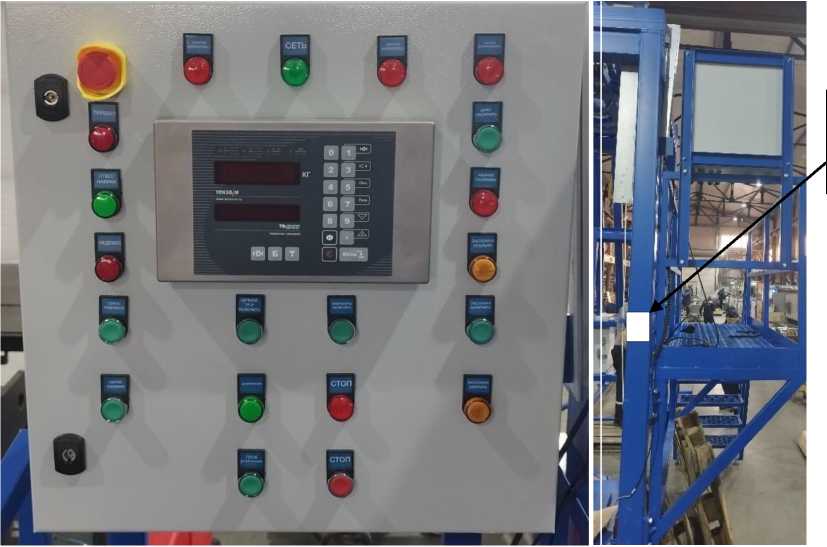

Р и с уно к 2 - Шкаф управления, обозначение места нанесения заводского номера и знака утверждения типа
Программное обеспечениеПрограммное обеспечение (далее - ПО) устройства является встроенным и метрологически значимым.
Для защиты от несанкционированного доступа к параметрам регулировки и измерительной информации применяются настройки с использованием пароля, а также пломбируется доступ к технологическому разъему весоизмерительного преобразователя.
Идентификационные данные ПО отображаются на дисплее весоизмерительного преобразователя и доступны для просмотра.
Уровень защиты программного обеспечения и измерительной информации в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
DL-1.03 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Метрологические и технические характеристики
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наибольший предел взвешивания, кг |
1100 |
|
Наименьший предел взвешивания, кг |
20 |
|
Пределы допускаемой приведенной к верхнему пределу взвешивания погрешности измерений, % |
± 0,5 |
|
Цена деления шкалы, (d), кг |
0,5 |
Таблица 3- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, кВ^А, не более |
4 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 342 до 418 |
|
- частота переменного тока, Гц |
от 49,8 до 50,2 |
|
Габаритные размеры установки, мм, не более: - высота |
3700 |
|
- длина |
3000 |
|
- ширина |
2700 |
|
Масса, кг, не более |
1900 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -30 до +35 |
|
- относительная влажность, %, не более |
80 |
Т аб ли ца 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч, не менее |
15000 |
наносится методом лазерной гравировки на маркировочную табличку, закрепленную на раме устройства, а также на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п.4 «Устройство и принцип работы изделия и составных частей» руководства по эксплуатации ПК1065.00.00.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
Правообладатель
Акционерное общество «Поликон» (АО «Поликон») Юридический адрес: 644009, г. Омск, ул. Лермонтова, д. 194 ИНН 5504024867
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А
Правообладатель
Акционерное общество «Поликон» (АО «Поликон») Юридический адрес: 644009, г. Омск, ул. Лермонтова, д. 194 ИНН 5504024867
Принцип действия устройства основан на преобразовании деформации весоизмерительного датчика (далее - датчика), возникающей под действием силы тяжести загружаемого материала, в аналоговый электрический сигнал, с последующим аналогоцифровым преобразованием и обработкой данных с дальнейшим определением значения массы загружаемого материала и выводом результата измерения на устройство индикации.
Конструктивно устройство состоит из металлической основы-рамы, на которой закреплены: шкаф управления, весовая рама с патрубком подачи материала и креплением для Биг-Бега, заслонка, двигатель привода заслонки, приводной узел.
Устройство загрузочное, весовое ПК 1065.00.00.000 выполнено на базе устройства тензометрического весоизмерительного электронного ТВЭУ (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 19765-15). В устройстве используются датчики весоизмерительные тензорезисторные C2H-0,5-C3 (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 53636-13) и преобразователь ТВ-011 (все - производства ЗАО «Весоизмерительная компания «Тензо-М»).
Шкаф управления состоит из преобразователя весоизмерительного, управляющего всеми алгоритмами работы, а также органов управления, системы защиты электрических цепей.
Знак утверждения типа и заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, закрепленную на раме устройства. Общий вид устройства, место нанесения заводского номера и знака утверждения типа представлен на рисунке 1, 2.
Нанесение знака поверки на средство измерений не предусмотрено.
-
1 - рама нижняя;
-
2 - рама верхняя;
-
3 - вибростол;
-
4 - дозатор;
-
5 - пульт управления;
-
6 - площадка обслуживания.
Р и с уно к 1 - Общий вид установки
Заводской номер и знак утверждения типа
Р и с уно к 2 - Шкаф управления, обозначение места нанесения заводского номера и знака утверждения типа
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наибольший предел взвешивания, кг |
1100 |
|
Наименьший предел взвешивания, кг |
20 |
|
Пределы допускаемой приведенной к верхнему пределу взвешивания погрешности измерений, % |
± 0,5 |
|
Цена деления шкалы, (d), кг |
0,5 |
Таблица 3- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, кВ^А, не более |
4 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 342 до 418 |
|
- частота переменного тока, Гц |
от 49,8 до 50,2 |
|
Габаритные размеры установки, мм, не более: - высота |
3700 |
|
- длина |
3000 |
|
- ширина |
2700 |
|
Масса, кг, не более |
1900 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -30 до +35 |
|
- относительная влажность, %, не более |
80 |
Т аб ли ца 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч, не менее |
15000 |
