Номер по Госреестру СИ: 96449-25
96449-25 Сигнализаторы загазованности
(ДЗ-СО)
Назначение средства измерений:
Сигнализаторы загазованности ДЗ-СО (далее - сигнализаторы) предназначены для измерений и непрерывного контроля содержания оксида углерода (СО) в окружающей среде и выдаче световой и звуковой сигнализации о превышении установленных пороговых значений.
Внешний вид.
Сигнализаторы загазованности
Рисунок № 1
Общие сведения
Дата публикации - 22.09.2025
Срок свидетельства - 18.09.2030
Номер записи - 37f89e94-24ea-0749-1b2d-e05cf2aa149b
ID в реестре СИ - 1426867
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ДЗ-СО.Н3.RS, ДЗ-СО,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственная компания «СенсорЭКС»
Страна - РОССИЯ
Населенный пункт - 180007, Псковская обл., г.о. город Псков, г. Псков, ул. Максима Горького, д. 1Б
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 93
Выдано извещений - 0
Кол-во периодических поверок - 30
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1995 от 2025.09.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Сигнализаторы загазованности (ДЗ-СО)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственная компания «СенсорЭКС»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96449-25 18.09.2030 |
Сигнализаторы загазованности, ДЗ-СО Общество с ограниченной ответственностью Научно-производственная компания «СенсорЭКС» (РОССИЯ 180007, Псковская обл., г.о. город Псков, г. Псков, ул. Максима Горького, д. 1Б) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Сигнализаторы загазованности (ДЗ-СО)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 93 | 53 | 63 | 30 | 0 | 93 | 63 | 30 |
Стоимость поверки Сигнализаторы загазованности (ДЗ-СО)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) сигнализаторов является встроенным, устанавливается на предприятии изготовителя и предназначено для непрерывного автоматического измерения содержания оксида углерода, обработки полученной измерительной информации, формирования выходного цифрового сигнала и выдачи сигнализации о превышении установленных пороговых значений.
ПО является метрологически значимым.
Метрологические характеристики сигнализаторов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО сигнализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DZ 01 00 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
|
Цифровой идентификатор ПО |
A25B3676 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на корпус сигнализатора любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 7 «Эксплуатация» документа КУВФ.421451.011РЭ «Сигнализаторы загазованности ДЗ-СО. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.53-004-46526536-2024 «Сигнализаторы загазованности ДЗ-СО. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)
Адрес юридического лица: 111024, г. Москва, вн. тер. г. Муниципальный округ Перово, ул. 2-я Энтузиастов, д. 5, к. 5, этаж 4, ком. 404
ИНН 7722127111
Телефон (факс): +7 (495) 641-11-56; (+7 (495) 728-41-45)
Е-mail: support@owen.ru
Web-сайт: www.owen.ru
Испытательный центр
Общество с ограниченной ответственностью «РАВНОВЕСИЕ»(ООО «РАВНОВЕСИЕ»)
Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1_2, э 1, пом 1, оф в005, к 21
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
Правообладатель
Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)
Адрес юридического лица: 111024, г. Москва, вн. тер. г. Муниципальный округ Перово, ул. 2-я Энтузиастов, д. 5, к. 5, этаж 4, ком. 404
ИНН 7722127111
Телефон (факс): +7 (495) 641-11-56; (+7 (495) 728-41-45)
Е-mail: support@owen.ru
Web-сайт: www.owen.ru
Изготовители
Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)
Адрес юридического лица: 111024, г. Москва, вн.тер.г. Муниципальный округ Перово, ул. 2-я Энтузиастов, д. 5, к. 5, этаж 4, ком. 404
Адрес места осуществления деятельности: 301830, Тульская обл., г. Богородицк, р-н. Богородицкий, проезд Заводской, стр. 2 "Б"
ИНН 7722127111
Телефон (факс): +7 (495) 641-11-56; (+7 (495) 728-41-45)
Е-mail: support@owen.ru
Web-сайт: www.owen.ru
Общество с ограниченной ответственностью Научно-производственная компания «СенсорЭКС» (ООО «СенсорЭКС»)
Адрес: 180007, Псковская обл., г.о. город Псков, г. Псков, ул. Максима Горького, д. 1Б
ИНН 6027182101
Принцип действия сигнализаторов - электрохимический, основан на изменении электрических параметров электродов, находящихся в контакте с электролитом сенсора, в зависимости от содержания оксида углерода в воздухе, преобразовании электрических параметров электродов в цифровую форму с помощью аналого-цифрового преобразователя и дальнейшей ее обработки микропроцессором.
Конструктивно сигнализаторы выполнены в пластмассовом корпусе настенного крепления. Внутри корпуса находится печатная плата с установленным на ней сенсором, электронными компонентами и клеммными разъемами для подключения питания и выходных цепей.
Сигнализаторы являются стационарными устройствами непрерывного действия со встроенной световой и звуковой сигнализацией.
На лицевой панели сигнализаторов расположены элементы индикации и управления:
-
- светодиод «РАБОТА/АВАРИЯ» - индикатор режима работы;
-
- светодиод «ГАЗ» - индикатор достижения установленных пороговых значений содержания оксида углерода.
-
- кнопка «КОНТРОЛЬ» (в сигнализаторах с исполнением корпуса Н4 располагается под крышкой) - применяется для перевода сигнализатора в режим самодиагностики или в режим имитации аварии.
В зависимости от исполнения, сигнализаторы имеют два дискретных выхода и цифровой интерфейс связи RS-485, позволяющие удалённо получать информацию о состоянии порогов сигнализации.
Дискретные выходы осуществляют коммутацию внешних цепей для коммутации сигналов при срабатывании аварийной сигнализации первого и второго порогов сигнализации.
Сигнализаторы выпускаются в различных исполнениях, отличающихся конструктивным исполнением корпуса и типом выходных устройств.
Структура условного обозначения рисунке 1.
исполнений сигнализаторов представлена на
ДЗ-СО
|
Позиция |
Код |
Описание |
|
1 |
Н3 Н4 |
Исполнение корпуса: настенный корпус с габаритными размерами 85*87*37 мм; настенный корпус с габаритными размерами 145*150*55 мм. |
|
2 |
Р RS |
Тип выходного устройства: электромагнитное реле; транзисторный ключ, цифровой интерфейс связи - RS-485. |
Рисунок 1 - Структура условного обозначения исполнений сигнализаторов
Заводской номер наносится на корпус сигнализаторов в виде цифрового кода любым технологическим способом.
Общий вид сигнализаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 2 - 3. Нанесение знака поверки на сигнализаторы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) сигнализаторов не предусмотрено.

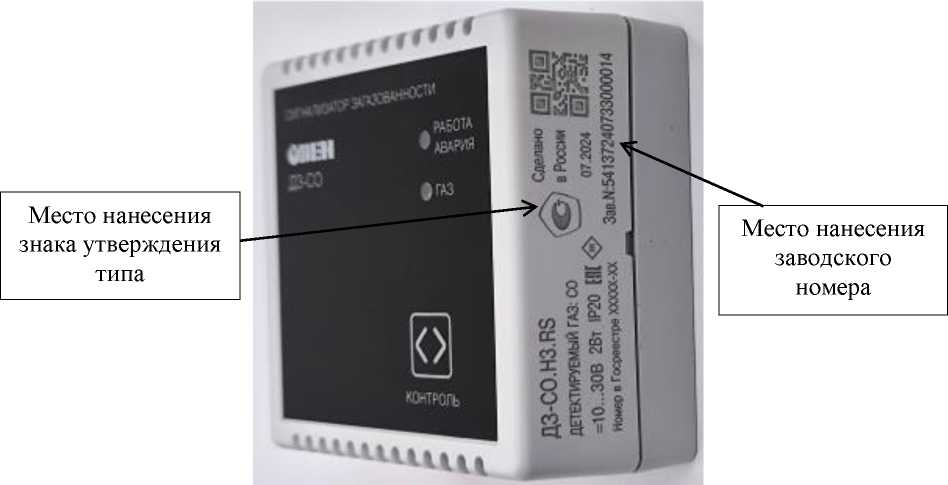

Рисунок 2 - Общий вид сигнализаторов исполнения ДЗ-СО в корпусе Н3 с указанием мест нанесения заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 3 - Общий вид сигнализаторов исполнения ДЗ-СО в корпусе Н4 с указанием мест нанесения заводского номера и знака утверждения типа
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон настройки порогов срабатывания сигнализации, мг/м3 |
от 0 до 150 |
|
Номинальные пороги срабатывания сигнализации*, мг/м3 - «Порог-1» |
20 |
|
- «Порог-2» |
100 |
|
Пределы допускаемой абсолютной погрешности срабатывания сигнализации, мг/м3 - от 0 до 30 мг/м3 включ. |
±5 |
|
- св. 30 до 150 мг/м3 включ. |
±25 |
|
Наименование характеристики |
Значение |
|
Время срабатывания сигнализации, мин, не более |
5 |
|
* По согласованию с заказчиком допускается настройка на другие пороги срабатывания сигнализации в пределах диапазона настройки порогов срабатывания сигнализации. Конкретные значения порогов срабатывания сигнализации указаны в паспорте на сигнализатор. | |
|
Таблица 3 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -20 до +50 от 20 до 85 от 84,0 до 106,7 |
|
Параметры электрического питания:
|
230 50 24 |
|
Габаритные размеры (длинахвысотахширина), мм, не более:
|
85х87х37 145х150х55 |
|
Масса, кг, не более |
0,35 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
7 |
