Номер по Госреестру СИ: 96451-25
96451-25 Система измерения скорости
()
Назначение средства измерений:
Система измерения скорости (далее - система) предназначена для измерения скорости метаемого элемента в пневмопроводе при испытаниях на динамическую прочность.
Внешний вид.
Система измерения скорости
Рисунок № 1
Внешний вид.
Система измерения скорости
Рисунок № 2
Общие сведения
Дата публикации - 22.09.2025
Срок свидетельства -
Номер записи - f594f8de-941e-53d9-d79e-21a681e52180
ID в реестре СИ - 1426865
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью «СЕРТИСТЕК-95»
Страна - РОССИЯ
Населенный пункт - 115114 г. Москва, ул. Дербеневская, д. 7, стр. 1, ком. 1412
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1995 от 2025.09.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Система измерения скорости ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «СЕРТИСТЕК-95»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96451-25 |
Система измерения скорости, Общество с ограниченной ответственностью «СЕРТИСТЕК-95» (РОССИЯ 115114 г. Москва, ул. Дербеневская, д. 7, стр. 1, ком. 1412) |
ОТ МП |
2 года |
Кто поверяет Система измерения скорости ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Система измерения скорости ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) предназначено для управления работой системы.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Пневмоускоритель» |
|
Номер версии (идентификационный номер ПО) |
не ниже 2.1.2 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель системы измерения скорости в виде наклейки и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и работа системы» документа «Система измерения скорости. Руководство по эксплуатации» п.1.3.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Росстандарта № 2360 от 26.09.2022 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ПравообладательОбщество с ограниченной ответственностью «СЕРТИСТЕК-95»
(ООО «СЕРТИСТЕК-95»)
ИНН 7726056662
Юридический адрес: 115114 г. Москва, ул. Дербеневская, д. 7, стр. 1, ком. 1412
Изготовитель
Общество с ограниченной ответственностью «СЕРТИСТЕК-95»
(ООО «СЕРТИСТЕК-95»)
ИНН 7726056662
Адрес: 115114 г. Москва, ул. Дербеневская, д. 7, стр. 1, ком. 1412
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ВНИИФТРИ
Адрес места осуществления деятельности: 141570, Московская область, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Правообладатель
Общество с ограниченной ответственностью «СЕРТИСТЕК-95»(ООО «СЕРТИСТЕК-95»)
ИНН 7726056662
Юридический адрес: 115114 г. Москва, ул. Дербеневская, д. 7, стр. 1, ком. 1412
Конструктивно система состоит из оптических датчиков, промышленного контроллера и блока управления.
Оптические датчики представляют собой передатчик и приемник светового сигнала. К разъёмам датчика подключены два кабеля из оптоволокна. Световой сигнал от передатчика по оптоволоконному кабелю поступает в пневопровод, на противоположной стенке которого расположен вход приемного оптоволоконного кабеля. При прохождении метаемого элемента зоны оптоволоконного датчика свет от оптического передатчика перестает попадать в приемник светового сигнала. При этом оптический датчик вырабатывает электрический сигнал. В качестве оптических датчиков используются оптоволоконные усилители серии BF5 компании Autonics (время срабатывания датчика не более 50 мкс).
Блок считывания сигналов служит для получения электрических сигналов от оптических датчиков и определения интервала времени прохождения метаемым элементом расстояния между двумя оптическими датчиками, расположенными на фиксированном расстоянии друг от друга и передачи величины интервала времени в промышленный контроллер для последующей программной обработки. Промышленный контроллер служит для вычисления скорости метаемого элемента.
Блок управления предназначен для управления работой системы и отображения результатов измерения скорости.
Для предотвращения несанкционированного доступа к внутренним частям системы один из винтов крепления корпуса пломбируется.
Место нанесения знака утверждения типа, место пломбировки от
несанкционированного доступа, представлены на рисунке 1.
Самоклеящаяся этикетка с заводским номером в цифровом формате, однозначно идентифицирующим экземпляр системы размещена на боковой панели.
Нанесение знака поверки непосредственно на систему не предусмотрено.
Общий вид системы, место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа, место размещения самоклеящейся этикетки с заводским номером представлены на рисунке 1.
К системе измерения скорости данного типа относится система измерения скорости с зав. № 0125.

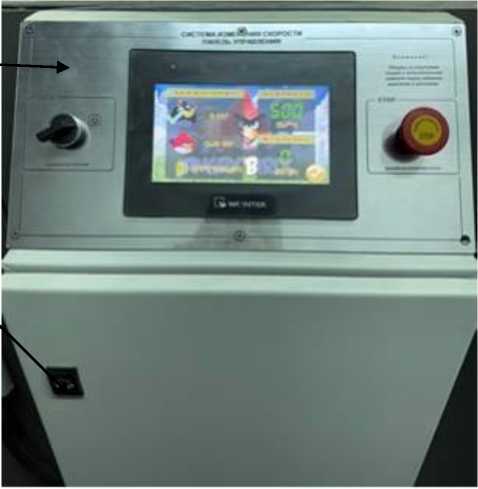

Место нанесения знака
утверждения типа
Место пломбировки
а) место нанесения знака утверждения типа, место пломбировки.

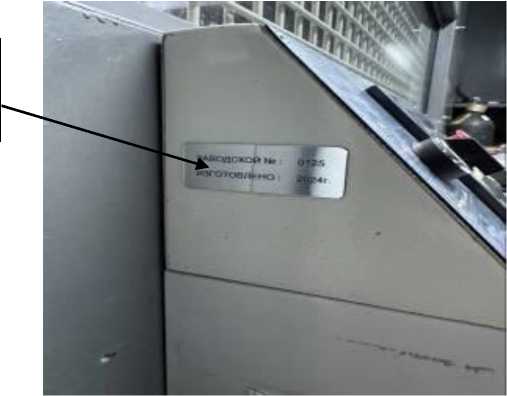

Самоклеящаяся этикетка с заводским номером и годом изготовления
б) место размещения самоклеящейся этикетки с заводским номером
Рисунок 1 - Общий вид системы измерения скорости, место нанесения знака утверждения типа, место размещения самоклеящейся этикетки с заводским номером, место пломбировки.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости метаемого элемента, км/ч |
от 80 до 600 |
|
Пределы относительной погрешности измерений скорости метаемого элемента, % |
±1,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания - напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Условия эксплуатации: - температура окружающего воздуха, оС |
от +15 до +35 |
|
- относительная влажность окружающего воздуха, не более, % |
80 |
|
- атмосферное давление, кПа |
от 86 до 106 |
|
Габаритные размеры, мм, не более: - высота |
710 |
|
- ширина |
440 |
|
- длина |
220 |
|
Масса, кг, не более |
20,0 |
|
Базис для измерения скорости, мм |
от 744 до 746 |
