Сведения о средстве измерений: 96463-25 Система контроля параметров ПТК

Номер по Госреестру СИ: 96463-25
96463-25 Система контроля параметров ПТК
(СКП 1007/1)

Назначение средства измерений:
Система контроля параметров ПТК СКП 1007/1 (далее - система) предназначена для измерений отношения сопротивлений постоянному току, сопротивления постоянному току, соответствующего температуре, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009.

сертификация программного обеспечения
Внешний вид. Система контроля параметров ПТК, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система контроля параметров ПТК
Рисунок № 1
Внешний вид. Система контроля параметров ПТК, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система контроля параметров ПТК
Рисунок № 2
Внешний вид. Система контроля параметров ПТК, http://oei-analitika.ru рисунок № 3
Внешний вид.
Система контроля параметров ПТК
Рисунок № 3
Внешний вид. Система контроля параметров ПТК, http://oei-analitika.ru рисунок № 4
Внешний вид.
Система контроля параметров ПТК
Рисунок № 4
Внешний вид. Система контроля параметров ПТК, http://oei-analitika.ru рисунок № 5
Внешний вид.
Система контроля параметров ПТК
Рисунок № 5

Общие сведения

Дата публикации - 22.09.2025
Срок свидетельства -
Номер записи - 4e73cc57-1925-f23d-25ff-f9c293b4654d
ID в реестре СИ - 1426855
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью «Научно-производственное предприятие «ПАРК-ЦЕНТР»
Страна - РОССИЯ
Населенный пункт - 195267, Санкт-Петербург, вн.тер.г. муниципальный округ Прометей, пр-кт Просвещения, д. 85, литера А, офис 607
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№1995 от 2025.09.18 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Система контроля параметров ПТК (СКП 1007/1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Научно-производственное предприятие «ПАРК-ЦЕНТР»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96463-25

Система контроля параметров ПТК, СКП 1007/1
Общество с ограниченной ответственностью «Научно-производственное предприятие «ПАРК-ЦЕНТР» (РОССИЯ 195267, Санкт-Петербург, вн.тер.г. муниципальный округ Прометей, пр-кт Просвещения, д. 85, литера А, офис 607)
ОТ
МП
2 года

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Система контроля параметров ПТК (СКП 1007/1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Система контроля параметров ПТК (СКП 1007/1)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Метрологически значимая часть программного обеспечения (ПО) системы находится в исполняемом файле skp1007_metr.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    skp1007 metr

    Номер версии (идентификационный номер) ПО

    1.00

    Цифровой идентификатор ПО

    59685b3aaeba8c4d67d492dd022ed0f0

    Алгоритм вычисления контрольной суммы исполняемого кода

    MD5

    Другие идентификационные данные

    Система контроля параметров ПТК СКП 1007. Комплекс программного обеспечения СКП 1007-КПО.

    Программа метрологических испытаний

    Метрологически значимая часть ПО системы и измеренные данные достаточно защищены с помощью средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Метрологические характеристики системы нормированы с учетом ПО.


    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 5 «Общее устройство и работа» документа ЛТКЖ.411711.034 ТО «Система контроля параметров ПТК СКП 1007/1. Техническое описание».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456

    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем

    ТУ 4222-016-23101985-2015. Система контроля параметров ПТК СКП 1007/1. Технические условия

    Правообладатель

    Общество с ограниченной ответственностью «Научно-производственное предприятие «ПАРК-ЦЕНТР» (ООО «НПП «ПАРК-ЦЕНТР»)

    ИНН 7802019834

    Юридический адрес: 195267, Санкт-Петербург, вн.тер.г. муниципальный округ Прометей, пр-кт Просвещения, д. 85, литера А, офис 607

    Телефон (факс): (812) 323-89-45, 320-89-45, 559-30-53.

    Web-сайт: http://www.parc-centre.spb.ru

    E-mail: info@parc-centre.spb.ru

    Изготовитель


    Общество с ограниченной ответственностью «Научно-производственное предприятие «ПАРК-ЦЕНТР» (ООО «НПП «ПАРК-ЦЕНТР»)
    ИНН 7802019834
    Адрес: 195267, Санкт-Петербург, вн.тер.г. муниципальный округ Прометей, пр-кт Просвещения, д. 85, литера А, офис 607
    Телефон (факс): (812) 323-89-45, 320-89-45, 559-30-53.
    Web-сайт: http://www.parc-centre.spb.ru
    E-mail: info@parc-centre.spb.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    (ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 190005, Санкт-Петербург, Московский пр., д. 19
    Телефон: (812) 251-76-01, факс: (812) 713-01-14
    Web-сайт: http://www.vniim.ru
    Е-mail: info@vniim.ru

    Правообладатель


    Общество с ограниченной ответственностью «Научно-производственное предприятие «ПАРК-ЦЕНТР» (ООО «НПП «ПАРК-ЦЕНТР»)
    ИНН 7802019834
    Юридический адрес: 195267, Санкт-Петербург, вн.тер.г. муниципальный округ Прометей, пр-кт Просвещения, д. 85, литера А, офис 607
    Телефон (факс): (812) 323-89-45, 320-89-45, 559-30-53.
    Web-сайт: http://www.parc-centre.spb.ru
    E-mail: info@parc-centre.spb.ru

    Система содержит два одинаковых комплекта оборудования, позволяющих одновременно проводить измерения на двух рабочих местах, комплект подключения и комплект кабелей.

    Каждый комплект оборудования конструктивно состоит из:

    • - двух устройств измерительных УИ 1005, предназначенных для аналого-цифрового преобразования электрических сигналов подключаемых к ним датчиков, их обработки и выдачи обработанной информации по интерфейсу в устройство отображения информации (УОИ);

    • - УОИ, предназначенного для управления работой УИ 1005, отображения и регистрации измерительной информации;

    • - принтера, предназначенного для документирования измерительной информации на бумажном носителе;

    • - фильтра-удлинителя с ограничением импульсных и фильтрацией высокочастотных помех, предназначенного для улучшения качества сети питания переменного тока, питающей систему;

    • - комплекта монтажных частей, предназначенного для связи составных частей системы между собой, подключения их к электропитанию и заземлению.

    Комплект подключения и комплект кабелей предназначены для подключения системы к датчикам объекта контроля.

    Принцип действия системы основан на измерении информативных параметров выходных электрических сигналов датчиков, являющихся принадлежностью контролируемого изделия и не входящих в состав системы, с использованием устройств измерительных УИ 1005, передаче обработанной информации в цифровой форме по интерфейсу в УОИ, визуальном отображении результатов измерений, их регистрации и документировании.

    Система функционально состоит из измерительных каналов (ИК):

    • - отношения сопротивлений постоянному току;

    • - сопротивления постоянному току, соответствующего температуре, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009.

    Принцип действия ИК отношения сопротивлений постоянному току основан на преобразовании падений напряжения, возникающих при прохождении через измеряемые сопротивления постоянного тока, с помощью АЦП в цифровые коды, последующем вычислении отношения сопротивлений в микроконтроллере УИ 1005 и отображении результатов измерений на УОИ.

    Принцип действия ИК сопротивления постоянному току, соответствующего температуре, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009, основан на преобразовании падения напряжения, возникающего при прохождении через измеряемое сопротивление термопреобразователя (не входящего в состав ИК) постоянного тока, с помощью АЦП в цифровой код, последующей обработке по известной градуировочной характеристике в микроконтроллере УИ 1005 и отображении результатов измерений в значениях температуры на УОИ.

    Система комплектуется комплектом ЗИП-О, в состав которого входят запасные части, позволяющие оперативно восстанавливать работоспособность системы (УИ 1005 - 2 шт., УОИ, принтер, фильтр-удлинитель), мера сопротивления МС 3055, устройства для проверки технического состояния и другие принадлежности, необходимые для эксплуатации системы.

    Защита от несанкционированного доступа обеспечивается пломбированием корпусов УИ 1005. Нанесение знака поверки на корпусы составных частей системы не предусмотрено ее условиями эксплуатации.

    Заводской номер системы наносится наклейкой на корпусы всех составных частей системы в формате «СКП 1007/1 зав. № 001».

    Общий вид составных частей системы, наклейки с заводским номером и мест пломбировки от несанкционированного доступа приведен на рисунках 1-6.

    УОИ

    Комплект монтажных частей

    Принтер

    Внешний вид. Система контроля параметров ПТК (СКП 1007/1), http://oei-analitika.ru

    МС 3055

    Рисунок 1 - Общий вид составных частей системы (комплект оборудования 1, комплект оборудований 2, комплект оборудования из состава ЗИП-О)

    Внешний вид. Система контроля параметров ПТК (СКП 1007/1), http://oei-analitika.ru

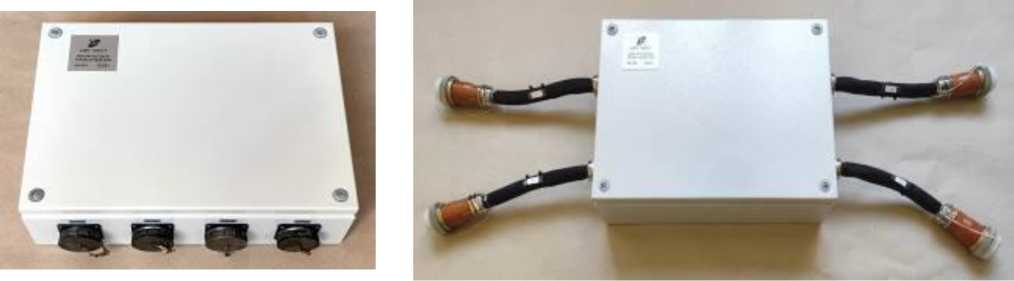

    Рисунок 2 - Имитаторы борта ЛТКЖ.411528.328 и ЛТКЖ.411528.238 для проверки технического состояния из состава ЗИП-О

    Внешний вид. Система контроля параметров ПТК (СКП 1007/1), http://oei-analitika.ru
    Внешний вид. Система контроля параметров ПТК (СКП 1007/1), http://oei-analitika.ru

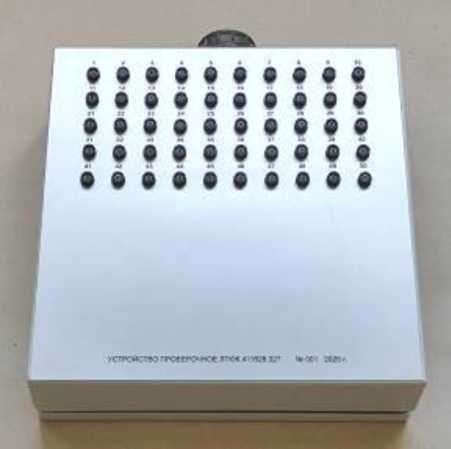

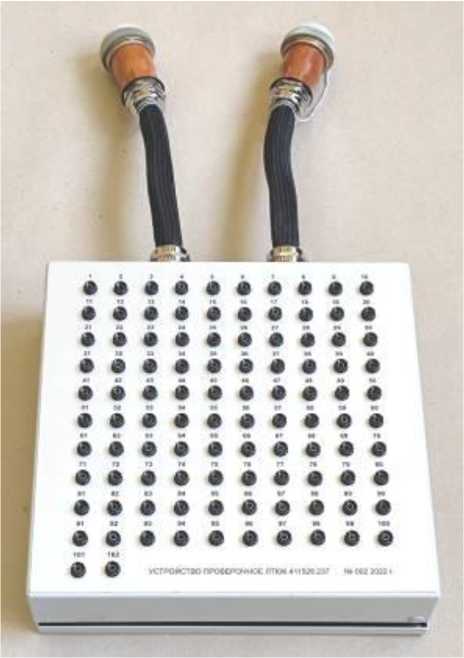

    Рисунок 3 - Устройства проверочные ЛТКЖ.411528.327 и ЛТКЖ.411528.237 для проверки технического состояния из состава ЗИП-О

    Внешний вид. Система контроля параметров ПТК (СКП 1007/1), http://oei-analitika.ru

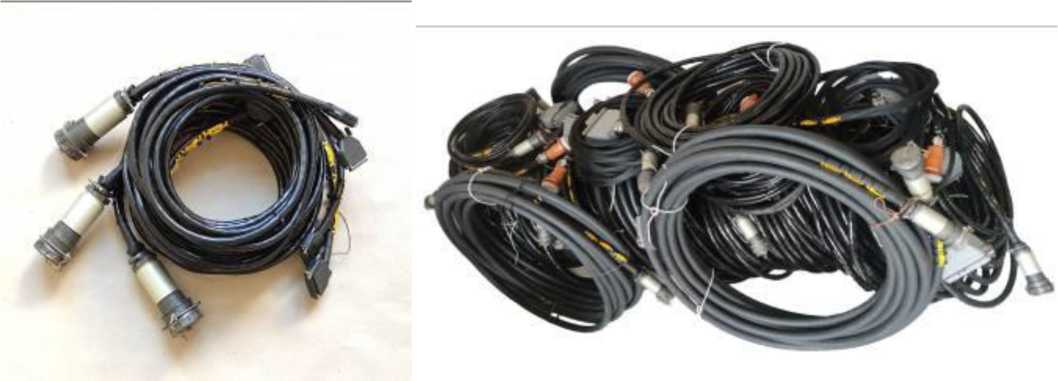

    Рисунок 5 - Комплект кабелей

    Рисунок 4 - Комплект подключения

    СКП 1007/1 зав. № 001

    Рисунок 6 - Наклейка с заводским номером


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Система контроля параметров ПТК СКП 1007/1 зав. № 001

    Устройство измерительное УИ 1005

    ТУ 4222-010-23101985-2010

    4 шт.

    Устройство отображения информации

    СКП 1007-УОИ

    ЛТКЖ.411528.073

    2 шт.

    Принтер Катюша P133pm

    2 шт.

    Фильтр-удлинитель с ограничением импульсных и фильтрацией высокочастотных помех «Фильтр F-50Е» ТУ 3464-019-87323335-2009

    2 шт.

    Комплект монтажных частей СКП 1007/1-КМЧ

    ЛТКЖ.411971.035

    2 шт.

    Комплект подключения

    СКП 1007/1-КП

    ЛТКЖ.411971.034

    1 шт.

    Комплект кабелей СКП 1007/1-КК

    ЛТКЖ.411971.033

    1 шт.

    Комплект ЗИП-О

    СКП 1007/1-ЗИП-О

    ЛТКЖ.411973.025

    1 шт.

    Комплект эксплуатационных документов согласно ведомости эксплуатационных документов ЛТКЖ.411711.034 ВЭ, в т.ч.:

    Техническое описание

    Инструкция по эксплуатации Формуляр

    ЛТКЖ.411711.034 ТО

    ЛТКЖ.411711.034 ИЭ

    ЛТКЖ.411711.034 ФО

    1 экз.

    1 экз.

    1 экз.

    Программное обеспечение «Система контроля параметров ПТК СКП 1007. Комплекс программного обеспечения СКП 1007-КПО» (на компакт-диске)

    643.23101985.00111-01

    1 шт.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Кол-во ИК

    ИК отношения сопротивлений постоянному току

    Диапазон измерений отношения сопротивлений постоянному току (при общем сопротивлении от 200 до 6500 Ом), %

    от 0 до 100

    12

    Пределы допускаемой приведенной к диапазону измерений погрешности измерений отношения сопротивлений постоянному току, %

    ±0,5

    ИК сопротивления постоянному току, соответствующего температуре, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009

    Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +50 °C, Ом

    от 80,00 до 119,70

    108

    Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

    ±0,5

    Номинальная статическая характеристика преобразования

    100П по ГОСТ 6651-2009

    (Ro = 100 Ом, а = 0,00391 °C-1)

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    - напряжение переменного тока, В

    230±23

    - частота переменного тока, Гц

    50±1

    Потребляемая мощность, В^А, не более

    4000

    Габаритные размеры (длина; ширина; высота), мм, не более:

    - устройство измерительное УИ 1005

    320; 225; 75

    - устройство отображения информации

    380; 310; 40

    - принтер

    405; 380; 210

    - фильтр

    320; 145; 65

    Масса, кг, не более:

    - устройство измерительное УИ 1005

    1,5

    - устройство отображения информации

    3

    - принтер

    9

    - фильтр

    1

    Условия эксплуатации:

    - температура окружающей среды УИ 1005,

    устройства отображения информации, фильтра, °С

    от +5 до +40

    - температура окружающей среды принтера, °С

    от +10 до +30

    - относительная влажность, %

    от 30 до 80

    - атмосферное давление, кПа

    от 84 до 106

    Таблица 4 - Показатели надежности

    Срок службы, лет, не менее

    15

    Наработка до отказа, ч, не менее

    2000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
