Сведения о средстве измерений: 96466-25 Системы аэрогазового контроля нефтяных шахт автоматизированные

Номер по Госреестру СИ: 96466-25
96466-25 Системы аэрогазового контроля нефтяных шахт автоматизированные
(АС АГК)

Назначение средства измерений:
Системы аэрогазового контроля нефтяных шахт автоматизированные АС АГК (далее - системы) предназначены для измерений содержания метана, суммы углеводородов в пересчёте на метан, водорода, диоксида углерода, оксида углерода и кислорода, а также скорости воздушного потока, относительной влажности, температуры и давления в горных выработках и вентиляционных сооружениях шахт, рудников и других промышленных объектов.

сертификация программного обеспечения
Внешний вид. Системы аэрогазового контроля нефтяных шахт автоматизированные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы аэрогазового контроля нефтяных шахт автоматизированные

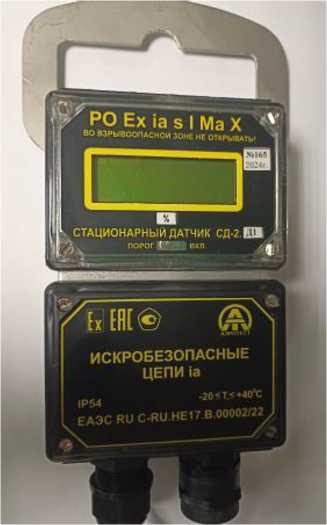

Рисунок № 1
Внешний вид. Системы аэрогазового контроля нефтяных шахт автоматизированные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы аэрогазового контроля нефтяных шахт автоматизированные

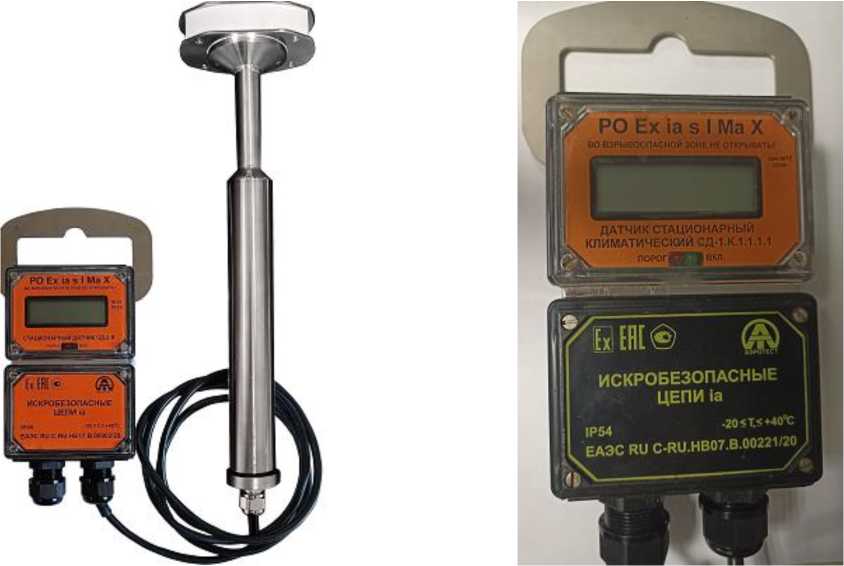

Рисунок № 2
Внешний вид. Системы аэрогазового контроля нефтяных шахт автоматизированные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Системы аэрогазового контроля нефтяных шахт автоматизированные

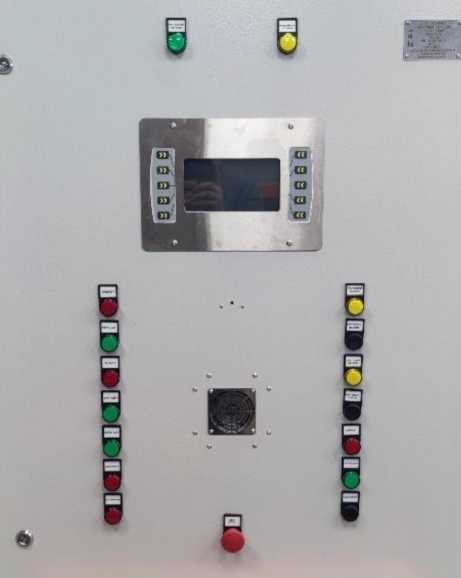

Рисунок № 3
Внешний вид. Системы аэрогазового контроля нефтяных шахт автоматизированные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Системы аэрогазового контроля нефтяных шахт автоматизированные

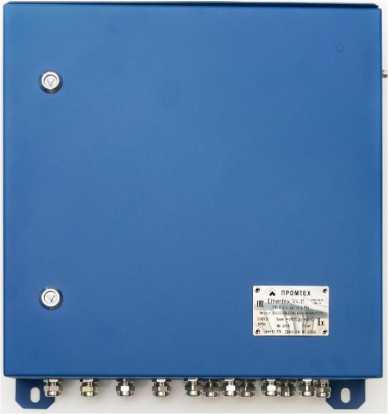

Рисунок № 4
Внешний вид. Системы аэрогазового контроля нефтяных шахт автоматизированные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Системы аэрогазового контроля нефтяных шахт автоматизированные
Рисунок № 5
Внешний вид. Системы аэрогазового контроля нефтяных шахт автоматизированные, http://oei-analitika.ru рисунок № 6
Внешний вид.
Системы аэрогазового контроля нефтяных шахт автоматизированные

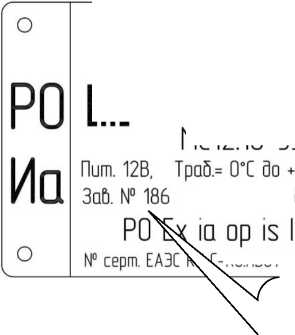

Рисунок № 6

Общие сведения

Дата публикации - 23.09.2025
Срок свидетельства - 19.09.2030
Номер записи - b7755bce-f8bd-b5c6-71a7-6a7612d79d9d
ID в реестре СИ - 1426852
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью «Промышленные технологии»
Страна - РОССИЯ
Населенный пункт - 105523, Москва, Щёлковское шоссе, 100
Уведомление о начале осуществления предпринимательской деятельности -

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2016 от 2025.09.19 ПРИКАЗ_Об утверждении типов средств измерений (11)

Наличие аналогов СИ: Системы аэрогазового контроля нефтяных шахт автоматизированные (АС АГК)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Промышленные технологии»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95746-25
26.06.2030
Системы аэрогазового контроля и аэрогазовой защиты для оснащения самоходного горно-шахтного оборудования (АГК АГЗ СГШО), МС 11.26
Общество с ограниченной ответственностью «Промышленные технологии» (РОССИЯ 105523, Москва, Щёлковское шоссе, 100)
ОТ
МП
1 год
96466-25
19.09.2030
Системы аэрогазового контроля нефтяных шахт автоматизированные, АС АГК
Общество с ограниченной ответственностью «Промышленные технологии» (РОССИЯ 105523, Москва, Щёлковское шоссе, 100)
ОТ
МП
1 год

Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.

Параметры исследований:

  • фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций региона по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по региону

Стоимость 200 руб. или по подписке

Кто поверяет Системы аэрогазового контроля нефтяных шахт автоматизированные (АС АГК)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Системы аэрогазового контроля нефтяных шахт автоматизированные (АС АГК)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) системы включает в себя следующие виды:

  • - встроенное ПО (firmware, прошивка) технических средств,

  • - системное ПО (СПО),

  • - пользовательское ПО,

  • - прикладное ПО (SCADA).

Встроенное ПО (firmware, прошивка) содержат микропроцессорные измерительные преобразователи и датчики. Встроенное ПО специально разработано изготовителем соответствующих технических средств и устанавливается в устройство изготовителем, который гарантирует его неизменность, в том числе - путем указания версии и контрольной суммы (CRC) прошивки.

СПО содержат программируемые логические контроллеры (ПЛК), входящие в состав станций управления (сбора данных) ШСУ, станций связи Ethertex V4, и компьютеры. СПО устанавливается изготовителем оборудования или его поставщиком. СПО систем не является метрологически значимым.

Пользовательское ПО содержит ПЛК станции управления (сбора данных) ШСУ и устанавливается поставщиком оборудования или пользователем системы. Пользовательское ПО не является метрологически значимым, но должно соответствовать проекту системы.

Прикладное ПО системы, построенное на платформе Alpha SCADA от Атомик Софт, имеет структуру, представленную на рисунке 4.

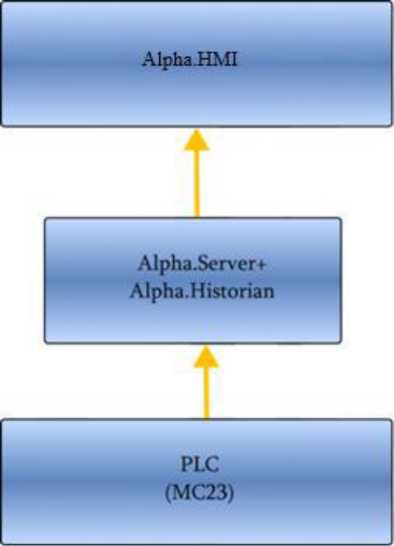

Рисунок 4 - Структура прикладного ПО системы

Источником данных, в том числе измерительной информации, для ПК служит ПЛК (установлен в ШСУ), собирающий данные с датчиков.

Alpha.Server (серверная компонента Alpha SCADA) является клиентом контроллера (ПЛК) и получает от него информацию посредством запросов в соответствии с конфигурацией измерительных каналов. Одновременно компонента Alpha.Server является поставщиком информации, поступающей по измерительным каналам. Alpha.HMI, использующие информацию, поступающую по измерительным каналам, должны являться клиентами Alpha.Server. Alpha.Server выполняет функции записи информации в базу данных, функции по долговременному хранению исторических данных выполняет компонента Alpha.Historian. При этом пользователю системы изменение настроек данных функций недоступно. Архивная информация сохраняется в защищенном от просмотра и удаления месте на жестком диске компьютера. Прикладное ПО должно соответствовать проекту системы.

Идентификационные данные ПО полевого уровня приведены в соответствующих описаниях типа. Идентификационные данные прикладного ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

GAS

Номер версии (идентификационный номер) ПО

vGAS.O.xyzw 1)

Цифровой идентификатор ПО

a5f7c7a2 2) алгоритм CRC32

  • 1) Номер версии записывается в виде vGAS.O.xyzw или vGAS.0.xyz-w, где «0» указывает на метрологически значимую (неизменяемую) часть ПО, а «х», «у», «z» и «w» (арабские цифры от 0 до 9) описывают модификации ПО, которые не влияют на метрологические характеристики средства измерений (интерфейс, адаптация к обновлениям операционных систем, устранение незначительных программных ошибок и т.п.).

  • 2) Значение контрольной суммы, указанное в таблице, относится только к файлу встроенного ПО версии vGAS.0.1208.

Защита встроенного и прикладного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014 и означает, что применённые специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных данных.

СПО является аппаратно защищенным, технические средства и линии связи этого уровня не поддерживают подключение сторонних технических устройств. Защита СПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.


Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации системы.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа ФРТЛ.421457.010 РЭ «Системы аэрогазового контроля нефтяных шахт автоматизированные АС АГК. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 года № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 4.43);

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Росстандарта от 31 декабря 2020 года № 2315;

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная Приказом Росстандарта от 25 ноября 2019 года № 2815;

Государственная поверочная схема для средств измерений температуры, утвержденная Приказом Росстандарта от 19 ноября 2024 г. № 2712;

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная Приказом Росстандарта от 21 ноября 2023 года № 2415;

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10"1 - 1407 Па, утвержденная Приказом Росстандарта от 06 декабря 2019 года № 2900;

ГОСТ 24032-80 «Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний»;

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»;

ГОСТ Р 8.596-2002 «Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения»;

ТУ 71.12-001-13883343-2024 «Системы аэрогазового контроля нефтяных шахт автоматизированные АС АГК. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Промышленные технологии» (ООО «ПРОМТЕХ»)

ИНН 7703425377

Юридический адрес: 121069, г. Москва, ул. Большая Никитская, д. 50А/5, этаж 2, пом. 1, комн. 4

Телефон: (495) 225-48-29, (499) 461-05-06, 465-16-01, факс: (495) 465-02-31

Web-сайт: www.promtex.ru

E-mail: info@ promtex.ru

Изготовитель


Общество с ограниченной ответственностью «Промышленные технологии»

(ООО «ПРОМТЕХ»)

ИНН 7703425377

Юридический адрес: 121069, г. Москва, ул. Большая Никитская, д. 50А/5, этаж 2, пом. 1, комн. 4

Адрес места осуществления деятельности: 105523, Москва, Щёлковское шоссе, 100 Телефон: (495) 225-48-29, (499) 461-05-06, 465-16-01, факс: (495) 465-02-31

Web-сайт: www.promtex.ru

E-mail: info@ promtex.ru


Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web сайт: www.vniim.ru

E-mail: info@vniim.ru


Правообладатель


Общество с ограниченной ответственностью «Промышленные технологии» (ООО «ПРОМТЕХ»)

ИНН 7703425377

Юридический адрес: 121069, г. Москва, ул. Большая Никитская, д. 50А/5, этаж 2, пом. 1, комн. 4

Телефон: (495) 225-48-29, (499) 461-05-06, 465-16-01, факс: (495) 465-02-31

Web-сайт: www.promtex.ru

E-mail: info@ promtex.ru

Системы являются многоканальным стационарным автоматическим устройством непрерывного действия.

Система имеет следующую структуру технических средств:

  • 1) нижний (полевой) уровень обеспечивает контроль параметров рудничной атмосферы (аэрогазовый контроль, АГК) и технологической безопасности с помощью первичных измерительных преобразователей (ПИП), перечисленных в таблице 1;

  • 2) средний (локальный) уровень обеспечивает сбор и первичную обработку результатов измерений, формирование команд управления для оборудования, в том числе и защитного действия (реализация автоматической газовой защиты, АГЗ), обмен информацией с верхним (диспетчерским) уровнем с помощью станций связи Ethertex V4 и (или) шахтных станций управления (ШСУ);

  • 3) верхний (диспетчерский) уровень осуществляет обработку информации, поступающей от станций связи Ethertex V4 и (или) ШСУ, ее отображение и хранение, а также формирование команд дистанционного оперативного управления. Аппаратными средствами верхнего уровня системы являются персональные компьютеры (не менее двух), которые выполняют функции основного и резервного серверов, и персональные компьютеры (не менее двух), выполняющие функции автоматизированных рабочих мест (АРМ) оператора и администратора систем, а также другое оборудование, обеспечивающее бесперебойное электропитание компьютеров и коммуникации.

Таблица 1 - Перечень первичных измерительных преобразователей (НИН), входящих в состав системы

Измерительный канал (определяемый компонент / параметр)

Обозначение датчика (ПИП)

Номер в Федеральном информационном фонде по обеспечению единства измерений

Принцип измерений

Довзрывоопасная концентрация (объемная доля) суммы горючих газов по метану (CxHy)

СД-2.СН

88429-23

термохимический

Довзрывоопасная концентрация (объемная доля) метана (CH4)

СД-2.М1

88429-23

термохимический

Объемная доля оксида углерода (CO)

СД-1.Т.СО

44590-12

электрохимический

Объемная доля кислорода (O2)

СД-1.Т.О2

44590-12

электрохимический

Довзрывоопасная концентрация (объемная доля) водорода (H2)

СД-2.Н2

88429-23

термохимический

Объемная доля диоксида углерода (CO2)

СД-2.Д1

88429-23

инфракрасный

Скорость воздушного потока

СД-2.В

90286-23

ультразвуковой

Температура окружающей среды

СД-1.К.1

95277-25

полупроводниковый

Абсолютное давление

тензометрический

Относительная влажность окружающей среды

сорбционный

Электрическое питание элементов системы осуществляется с помощью источников, сертифицированных для рудничного применения.

Станция связи Ethertex V4 предназначена для работы в магистральной/локальной сети передачи данных по линиям связи, сбора информации со станций управления, станций связи и дальнейшей передачи ее в магистральную сеть Ethernet предприятия, сбора информации по линиям связи от Wi-Fi точек доступа и передачи этой информации на верхний уровень распределенной системы.

Станция ШСУ представляет собой искробезопасный комплект оборудования, основанный на программируемом логическом контроллере, который предназначен для построения распределённых систем мониторинга и управления технологическими процессами в зонах, опасных по газу (метану) и/или пыли, в том числе в горных выработках шахт и рудников.

ШСУ относятся к сложно-техническим изделиям с переменным составом функциональных устройств, модулей и блоков.

Обмен информации со смежными системами (в том числе с ПИП) осуществляется в цифровой форме посредством интерфейса RS-485. В ШСУ устанавливаются модули ввода-вывода с дискретными входами и дискретными выходами.

Структура измерительного канала системы может быть представлена в следующем виде: ПИП с цифровым выходом RS-485 (протокол MODBUS/RTU) - станция связи Ethertex V4 и (или) ШСУ - компьютер.

Системы обеспечивают выполнение следующих основных функций:

- автоматическое непрерывное измерение содержания определяемого компонента в рудничной атмосфере;

- централизованный сбор информации о содержании определяемых компонентов и о достижении ими пороговых значений;

- формирование команд на автоматическое отключение электроэнергии с технологического оборудования при достижении содержанием определяемых компонентов пороговых значений;

- автоматическое непрерывное дистанционное измерение скорости воздушного потока, поступающего в горные выработки;

- автоматический контроль аварийного снижения скорости воздушного потока;

- обнаружение ранних стадий возгорания по содержанию окиси углерода;

- светозвуковая сигнализация в диспетчерском пункте о достижении содержанием определяемых компонентов пороговых значений и об аварийном снижении скорости воздушного потока в контролируемых точках;

- формирование архива учетно-аналитических данных и отчетных документов, ведение документации по системе, автоматическое формирование и печать сводок и отчетных форм;

- автоматическое ведение (архивирование и хранение) журнала событий.

В системах для передачи информации применяются цифровые каналы, которые используют интерфейсы, соответствующие следующим спецификациям (интерфейс/протокол):

- RS-485/ModbusRTU;

- 2.4Ghz WI-FI/IEEE 802.11b/g/n с мощностью излучения передающих устройств до 100 мВт включительно;

- Ethernet/TCP IP.

Информация в цифровом виде может передаваться по различным коммуникационным сетям, в том числе осуществляющим преобразование интерфейсов и протоколов без изменения цифрового формата данных измерений.

Система индицирует результаты работы на встроенных жидкокристаллических дисплеях ПИП, дисплеях ШСУ и (или) на дисплее компьютера, а также выдает следующие сигналы:

- дискретные (сухой контакт);

- цифровые (протоколы Modbus, Ethernet).

Количество измерительных каналов, их состав и типы используемых программнотехнических комплексов определяются проектом системы на конкретном горном или промышленном предприятии.

Общий вид датчиков (ПИП) и других основных технических средств, входящих в состав системы, приведён на рисунках 1 и 2.

Конструкцией системы предусмотрена пломбировка датчиков, входящих в состав системы, от несанкционированного доступа битумной мастикой или навесными пломбами. Место пломбировки датчиков приведено на рисунке 1 (а) на примере датчика стационарного СД-1, модификация СД-1.Т.СО. Станции связи Ethertex V4 и ШСУ закрываются на ключ.

Заводской номер системы в цифровом формате указывается в спецификации на систему.

Заводской номер датчика (ПИП) наносится типографским способом в цифровом формате на маркировочную табличку, расположенную на передней панели корпуса датчика. Место нанесения заводского номера датчика приведено на рисунке 1 (а) на примере датчика стационарного СД-1, модификация СД-1.Т.СО.

Заводские номера станции связи Ethertex V4 и ШСУ наносятся методом лазерной гравировки в цифровом формате (Ethertex V4) и буквенно-цифровом формате (ШСУ) на маркировочные таблички, расположенные на передней панели технических средств. Общий вид маркировочных табличек станции связи Ethertex V4 и ШСУ с указанием места нанесения заводского номера приведен на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

POExiasI Ma X "

ио взрывоопасной зоне нг отхрыяаты

СОимлн '

СТАЦИОНАРНЫИДАТЧИК СД-1 Т.СО

ИСКРОБЕЗОПАСН1 _ ЦЕПИ ia

IP54                .го<т<мо’с

ЕАЭС RU C-RU.HBO7.B.OO221/2oJ

нанесения

знака

I Z

Место

Р пломбировки

г\______________

утверждения типа

\

Место

Место

нанесения заводского номера к      У

Внешний вид. Системы аэрогазового контроля нефтяных шахт автоматизированные (АС АГК), http://oei-analitika.ru

а) датчик стационарный СД-1 (на примере модификации СД-1.Т.СО)

б) датчик стационарный СД-2 (на примере модификации СД-2.Д1)

Внешний вид. Системы аэрогазового контроля нефтяных шахт автоматизированные (АС АГК), http://oei-analitika.ru

в) датчик скорости воздуха стационарный СД-2.В

г) датчик стационарный климатический СД-1.К.1

Рисунок 1 - Общий вид датчиков (ПИП), входящих в состав системы

Внешний вид. Системы аэрогазового контроля нефтяных шахт автоматизированные (АС АГК), http://oei-analitika.ru

а) шахтная станция управления (ШСУ)

Рисунок 2 - Общий вид основных технических средств, входящих в состав системы

Внешний вид. Системы аэрогазового контроля нефтяных шахт автоматизированные (АС АГК), http://oei-analitika.ru

б) станция связи Ethertex V4

Внешний вид. Системы аэрогазового контроля нефтяных шахт автоматизированные (АС АГК), http://oei-analitika.ru

Место

нанесения

а) шахтная станция управления (ШСУ)

заводского номера

ООО "ПРОМТЕХ" ШАХТНАЯ СТАНЦИЯ УПРАВЛЕНИЯ (СБОРА ДАННЫХ)

Внешний вид. Системы аэрогазового контроля нефтяных шахт автоматизированные (АС АГК), http://oei-analitika.ru
Станция с&язи ЕНЕ Ethertex V4 ''    МС12.18-33

40“С,

Опта 12.2024

МаХ

-RU.HB07.B.00559/21 °

Ех

IP66

Место нанесения заводского номера

<      У

б) станция связи Ethertex V4

Рисунок 3 - Общий вид маркировочных табличек технических средств, входящих в состав системы, с указанием заводских номеров


Таблица 11 - Комплектность систем

Наименование

Обозначение

Количество

Система аэрогазового контроля нефтяных шахт автоматизированная в составе:

АС АГК

1 шт.

Станция связи Ethertex V4

-

1)

ШСУ

-

1)

Датчик стационарный СД-2 модификации СД-2.СН

-

1)

Датчик стационарный СД-2 модификации СД-2.М1

-

1)

Датчик стационарный СД-2 модификации СД-2.Н2

-

1)

Датчик стационарный СД-2 модификации СД-2.Д1

-

1)

Датчик стационарный СД-1 модификации СД-1.Т.СО

-

1)

Датчик стационарный СД-1 модификации СД-1.Т.О2

-

1)

Датчик скорости воздуха стационарный СД-2.В

-

1)

Датчики стационарный климатический СД-1.К.1

-

1)

Руководство по эксплуатации

ФРТЛ.421457.010 РЭ

1 шт.

Спецификация

-

1 шт.

Методика поверки

-

1 шт.

1) Количество определяется проектом системы.


Метрологические характеристики измерительных каналов систем приведены в таблицах 3 - 8.

Таблица 3 - Диапазоны измерений, пределы допускаемой основной погрешности и время

установления показаний систем по измерительным каналам довзрывоопасной концентрации

(объемной доли) метана (CH4), водорода (H2) и суммы горючих газов по метану

<CxHy)

Первичный измерительный преобразователь

Определяемый компонент (измерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Время установления показаний 1), с, не более

СД-2.СН

Довзрывоопасная концентрация (объемная доля) суммы горючих газов по метану (CxHy)2)

от 0 до 50

% НКПР

±5 % НКПР

30

от 0 до 2,20 % (об.)

±0,10 % об.

СД-2.М1

Довзрывоопасная концентрация (объемная доля) метана (CH4)

от 0 до 50

% НКПР

±5 % НКПР

30

от 0 до 2,20 % (об.)

±0,10 % (об.)

Продолжение таблицы 3

Первичный измерительный преобразователь

Определяемый компонент (измерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Время установления показаний 1), с, не более

СД-2.Н2

Довзрывоопасная концентрация (объемная доля) водорода (H2)

от 0 до 57

% НКПР

±5 % НКПР

30

от 0 до 2,35 % (об.)

±0,10 % (об.)

Нормальные условия измерений:

  • - диапазон температуры окружающей среды от +15 oC до +25 oC;

  • - диапазон относительной влажности окружающей среды от 30 % до 80 %;

  • - диапазон атмосферного давления от 98 до 104,6 кПа.

  • 1) указан предел допускаемого времени установления показаний по уровню 0,9 (T0,9).

  • 2) поверочным компонентом является метан.

Значения НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020.

Таблица 4 - Прочие метрологические характеристики систем по измерительным каналам довзрывоопасной концентрации (объемной доли) метана (CH4), водорода (H2) и суммы горючих газов по метану (CxHy)

Наименование характеристики

Значение

Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах условий эксплуатации на каждые 10 °С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности

±1,0

Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды в пределах условий эксплуатации на каждые 10 % от относительной влажности при которой была определена основная погрешность, в долях от пределов допускаемой основной погрешности

±0,4

Диапазон настройки порогов срабатывания сигнализации1), объемная доля метана, %

от 0,2 до 2,0

Пределы допускаемой погрешности срабатывания сигнализации, объемная доля метана, %

±0,10

Время срабатывания сигнализации, с, не более

15

1) указан диапазон настройки порогов срабатывания сигнализации для ПИП СД-2.СН и СД-2.М1

Таблица 5 - Диапазоны измерений и пределы допускаемой основной погрешности систем по измерительным каналам объемной доли оксида углерода (CO), кислорода (O2) и диоксида углерода (CO2)

Первичный измерительный преобразователь

Определяемый компонент (измерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Время установления показаний 1), с, не более

СД-1.Т.СО 2)

Оксид углерода (СО)

от 0 до 520 млн-1

±(2+0,08^Свх3)) млн-1

90

СД-1.Т.О2

Кислород (О2)

от 0 до 30,0 % (об.)

±0,5 % (об.)

90

СД-2.Д1

Диоксид углерода (СО2)

от 0 до 2,00 % (об.)

±0,10 % (об.)

60

Нормальные условия измерений:

  • - диапазон температуры окружающей среды от +15 oC до +25 oC;

  • - диапазон относительной влажности окружающей среды от 30 % до 80 %;

  • - диапазон атмосферного давления от 98 до 104,6 кПа.

  • 1) указан предел допускаемого времени установления показаний по уровню 0,9 (T0,9).

  • 2) ПИП, предназначенный для контроля содержания оксида углерода (СО) в воздухе рабочей зоны, соответствует Постановлению Правительства Российской Федерации от 16 ноября 2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», п. 4.43, в нормальных условиях измерений.

  • 3) Свх - объемная доля определяемого компонента на входе датчика, млн-1.

Таблица 6 - Прочие метрологические характеристики систем по измерительным каналам

объемной доли оксида углерода (CO), кислорода (O2) и диоксида углерода (CO2)

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах условий эксплуатации на каждые 10 °С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности

±1,0

Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды в пределах условий эксплуатации на каждые 10 % от относительной влажности при которой была определена основная погрешность для СД-2.Д1, в долях от пределов допускаемой основной погрешности

±0,4

Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды в пределах условий эксплуатации от относительной влажности при которой была определена основная погрешность для СД-1.Т.СО и СД-1.Т.О2, в долях от пределов допускаемой основной погрешности

±2,0

Продолжение таблицы 6

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения атмосферного давления окружающей среды в пределах условий эксплуатации от атмосферного давления при которой была определена основная погрешность для СД-1.Т.СО и СД-1.Т.О2, в долях от пределов допускаемой основной погрешности:

  • - при давлении 120 кПа

  • - при давлении 80 кПа

±2,0

±3,0

Пределы допускаемой дополнительной погрешности от изменения скорости воздушного потока в условиях эксплуатации, в долях от пределов допускаемой основной погрешности

±1,0

Пределы допускаемой дополнительной погрешности от изменения наклона ПИП в любом направлении на угол 90°, в долях от пределов допускаемой основной погрешности

±1,0

Пределы допускаемого изменения показаний за 1 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

±1,0

Пределы допускаемого изменения показаний за 4 недели работы (при работе по 8 часов в день), в долях от пределов допускаемой основной погрешности:

СД-1.Т.СО, СД-1.Т.О2

СД-2.Д1

±1,0

±2,0

Таблица 7  - Диапазоны измерений и пределы допускаемой погрешности систем

по измерительному каналу скорости воздушного потока

Первичный измерительный преобразователь

Диапазон показаний скорости воздушного потока, м/с

Диапазон измерений скорости воздушного потока, м/с

Пределы допускаемой абсолютной погрешности, м/с

СД-2.В

от 0,1 до 35

от 0,5 до 25,0 включ.

±(0,10+0,03-V1))

св. 25,0 до 35,0

±0,10^V1)

1) V - значение измеряемой скорости воздушного потока, м/с.

Таблица 8  - Диапазоны измерений и пределы допускаемой погрешности систем

по измерительным каналам температуры, давления, относительной влажности окружающей среды

Первичный измерительный преобразователь

Измеряемые параметры

Диапазон измерений

Пределы допускаемой абсолютной погрешности

СД-1.К.1

Абсолютное давление

от 30,0 до 110,0 кПа

±0,6 кПа

Температура

от -10,0 °С до +35,0 °С

±0,5 °С

Относительная влажность

от 10 % до 90 % включ. св. 90 % до 98 %

±4,0 %

±6,0 %

Технические характеристики систем приведены в таблицах 9 - 10.

Таблица 9 - Основные технические характеристики систем

Наименование характеристики

Значение

Время прогрева ПИП измерительных каналов систем, мин, не более: - СД-2.СН, СД-2.М1, СД-2.Н2, СД-1.Т.СО, СД-1.Т.О2, СД-2.Д1

5

- СД-2.В, СД-1.К.1

10

Диапазоны напряжения питания постоянного тока, В:

- СД-2.СН, СД-2.М1, СД-2.Н2, СД-1.Т.СО, СД-1.Т.О2, СД-2.Д1

от 6 до 15

- СД-2.В, СД-1.К.1

от 6 до 16

- ШСУ

от 12 до 14

- Ethertex V4

от 12,125 до 12,625

Ток потребления, мА, не более:

- СД-2.СН, СД-2.М1, СД-2.Н2, СД-2.Д1

40

- СД-1.Т.СО, СД-1.Т.О2

10

- СД-2.В, СД-1.К.1

15

- ШСУ

2000

- Ethertex V4

2500

Потребляемая мощность, Вт, не более:

- СД-1.Т.СО, СД-1.Т.О2

12

Степень защиты от внешних воздействий по ГОСТ 14254-2015:

- СД-2.СН, СД-2.М1, СД-2.Н2, СД-2.Д1

IP 54

- СД-1.Т.СО, СД-1.Т.О2

IP 54

- СД-2.В, СД-1.К.1

IP 54

- ШСУ

IP 54

- Ethertex V4

IP 54

Уровень взрывозащиты элементов систем:

- СД-2.СН, СД-2.М1, СД-2.Н2, СД-2.Д1

РО Ex ia s I Ma X

- СД-1.Т.СО, СД-1.Т.О2

РО Ex ia s I Ma X

- СД-2.В

РО Ex ia s I Ма X

- СД-1.К.1

РО Ex ia s I Ма X

- ШСУ

РО Ex ia op is I Ma X

- Ethertex V4

или РО Ex ia I Ma X РО Ex ia op is I Ma

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

- датчики стационарные СД-2 (в обычном исполнении):

- высота

60

- ширина

145

- длина

270

- датчики стационарные СД-2 (в универсальном исполнении):

- высота

80

- ширина

145

- длина

345

- датчики стационарные СД-1 (в обычном исполнении):

- высота

44

- ширина

104

- длина

145

- датчики стационарные СД-1 (в универсальном исполнении):

- высота

70

- ширина

175

- длина

340

- датчики скорости воздуха стационарные СД-2.В:

- высота

60

- ширина

145

- длина

270

- датчики стационарные климатические СД-1.К.1 (в обычном исполнении):

- высота

60

- ширина

145

- длина

270

- датчики стационарные климатические СД-1.К.1 (в универсальном исполнении):

- высота

60

- ширина

145

- длина

350

- ШСУ

- высота

800

- ширина

600

- длина

250

- Ethertex V4

- высота

800

- ширина

600

- длина

250

Масса, кг, не более:

- датчики стационарные СД-2 (в обычном исполнении)

- датчики стационарные СД-2 (в универсальном исполнении)

0,9

- датчики стационарные СД-1 (в обычном исполнении)

1,3

- датчики стационарные СД-1 (в универсальном исполнении)

0,6

- датчики скорости воздуха стационарные СД-2.В

1,3

- датчики стационарные климатические СД-1.К.1

2,0

- ШСУ

2,0

- Ethertex V4

25

25

Продолжение таблицы 9

Наименование характеристики

Значение

Условия эксплуатации:

- датчики стационарные СД-2:

- диапазон температуры окружающей среды, оС

от -20 до +40

- диапазон относительной влажности, %

от 20 до 98

- диапазон атмосферного давления, кПа

от 80 до 120

- датчики стационарные СД-1:

- диапазон температуры окружающей среды, оС

от 0 до +35

- диапазон относительной влажности, %

от 20 до 98

- диапазон атмосферного давления, кПа

от 80 до 120

- скорость движения газовоздушного потока, м/с, не более

8

- содержание пыли в атмосфере, г/м3, не более

2

- диапазон вибрации частотой, Гц

от 5 до 35

амплитудой, мм

0,35

- датчики скорости воздуха стационарные СД-2.В

- диапазон температуры окружающей среды, оС

от -10 до +40

- диапазон относительной влажности, %

от 20 до 98

- диапазон атмосферного давления, кПа

от 80 до 120

- датчики стационарные климатические СД-1.К.1

- диапазон температуры окружающей среды, оС

от -20 до +60

- диапазон относительной влажности, %

от 20 до 98

- диапазон атмосферного давления, кПа

от 30 до 120

- ШСУ

- диапазон температуры окружающей среды, оС

от -10 до +40

- относительная влажность при температуре +40 оС, %

не более 98

- диапазон атмосферного давления, кПа

от 90 до 110

- Ethertex V4

- диапазон температуры окружающей среды, оС

от -20 до +40

- диапазон относительной влажности (без конденсации), %

от 5 до 95

- диапазон атмосферного давления, кПа

от 90 до 110

Таблица 10 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка до отказа, ч: - датчики стационарные СД-2

14 000

- датчики стационарные СД-1

14 000

- датчики скорости воздуха стационарные СД-2.В

40 000

- датчики стационарные климатические СД-1.К.1

40 000

- ШСУ

10 000

- Ethertex V4

10 000

Средний срок службы, лет: - датчики стационарные СД-2

6

- датчики стационарные СД-1

6

- датчики скорости воздуха стационарные СД-2.В,

6

- датчики стационарные климатические СД-1.К.1

6

- ШСУ

10

- Ethertex V4

5

Средний срок службы чувствительного элемента датчиков стационарных СД-1, лет

1


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
