Сведения о средстве измерений: 96469-25 Хроматографы газовые промышленные

Номер по Госреестру СИ: 96469-25
96469-25 Хроматографы газовые промышленные
(PGC-80Plus)

Назначение средства измерений:
Хроматографы газовые промышленные PGC-80Plus (далее - хроматографы) предназначены для измерений содержания органических и неорганических веществ в различных технологических средах.

сертификация программного обеспечения
Внешний вид. Хроматографы газовые промышленные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Хроматографы газовые промышленные
Рисунок № 1
Внешний вид. Хроматографы газовые промышленные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Хроматографы газовые промышленные
Рисунок № 2
Внешний вид. Хроматографы газовые промышленные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Хроматографы газовые промышленные
Рисунок № 3
Внешний вид. Хроматографы газовые промышленные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Хроматографы газовые промышленные
Рисунок № 4

Общие сведения

Дата публикации - 23.09.2025
Срок свидетельства - 19.09.2030
Номер записи - 408ea988-bb9c-ca12-a464-b6019962ba18
ID в реестре СИ - 1426849
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Hangzhou Analyzer System Integration Ltd
Страна - КИТАЙ
Населенный пункт - 760 Bin`an Road, Binjiang District, Hangzhou, Zhejiang
Уведомление о начале осуществления предпринимательской деятельности -

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2016 от 2025.09.19 ПРИКАЗ_Об утверждении типов средств измерений (11)

Наличие аналогов СИ: Хроматографы газовые промышленные (PGC-80Plus)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Hangzhou Analyzer System Integration Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96469-25
19.09.2030
Хроматографы газовые промышленные, PGC-80Plus
Hangzhou Analyzer System Integration Ltd (КИТАЙ 760 Bin`an Road, Binjiang District, Hangzhou, Zhejiang)
ОТ
МП
1 год

Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:

  • 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
  • 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
  • 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
  • 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
  • 71.12.62 Деятельность в области метрологии
  • 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
  • 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
  • 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
  • 26.52 Производство часов

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.

Бесплатный

Кто поверяет Хроматографы газовые промышленные (PGC-80Plus)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Хроматографы газовые промышленные (PGC-80Plus)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Встроенное программное обеспечение (далее - ПО), специально разработанное производителем для хроматографов, обеспечивает обработку, преобразование и вывод измерительной информации на жидкокристаллический дисплей. Также ПО обеспечивает управление, настройку и диагностику состояния хроматографа с помощью управляющей панели.

Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PGC.HMIE

Номер версии (идентификационный номер ПО), не ниже

7.3.0


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта № 2315 от 31.12.2020 г. «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний»;

Стандарт предприятия Hangzhou Analyzer System Integration Ltd, Китай.

Правообладатель

Hangzhou Analyzer System Integration Ltd, Китай

Адрес: Room 388, 3rd Floor, Longdu Building, Xihu District, Hangzhou City, Zhejiang Province, China

Телефон: +86 190 32216386, факс: +86 571 85012188-1018

Web-сайт: www.hasil-engineering.com

E-mail: hasil@ hasil-engineering.com

Изготовитель

Hangzhou Analyzer System Integration Ltd, Китай
Адрес: Room 388, 3rd Floor, Longdu Building, Xihu District, Hangzhou City, Zhejiang Province, China
Адрес места осуществления деятельности: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang, P.R. China
Телефон: +86 190 32216386; факс: +86 571 85012188-1018
Web-сайт: www.hasil-engineering.com
E-mail: hasil@ hasil-engineering.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-37-29
Факс: +7 (495) 437-56-66
E-mail: info.ozrn@rostest.ru
Web-cafrr: www.rostest.ru

Правообладатель

Hangzhou Analyzer System Integration Ltd, Китай
Адрес: Room 388, 3rd Floor, Longdu Building, Xihu District, Hangzhou City, Zhejiang Province, China
Телефон: +86 190 32216386, факс: +86 571 85012188-1018
Web-сайт: www.hasil-engineering.com
E-mail: hasil@ hasil-engineering.com

Принцип действия хроматографов основан на разделении анализируемой пробы на колонке и последующем детектировании компонентов пробы детекторами по теплопроводности (ДТП), пламенно-ионизационным детектором (ПИД), пламенно-фотометрическим детектором (ПФД), плазменно-эмиссионным детектором (ПЭД) и электронно-захватным детектором (ЭЗД).

Хроматограф состоит из контроллера и термостата с размещенными в нем колонками (капиллярными или насадочными), переключающими кранами, детекторами и дозатором газовых или жидких проб, блоком программирования температуры и переключателем расхода.

На лицевой панели контроллера расположен жидкокристаллический дисплей с сенсорным управлением, посредством которого осуществляется управление хроматографом и отображение результатов измерений.

Хроматографы могут быть закреплены на стене или на монтажных кронштейнах.

Хроматографы выпускаются во взрывозащищенном исполнении.

Количество и тип детекторов определяются при заказе.

Серийный номер наносится на табличку (шильд), расположенную на боковой панели хроматографа, методом лазерной печати. Формат серийного номера - буквенно-цифровой.

Пломбирование и нанесение знака поверки на хроматограф не предусмотрено.

Общий вид хроматографов представлен на рисунке 1.

Внешний вид шильда хроматографов представлен на рисунке 2.

Место размещения таблички (шильда)

Внешний вид. Хроматографы газовые промышленные (PGC-80Plus), http://oei-analitika.ru
Внешний вид. Хроматографы газовые промышленные (PGC-80Plus), http://oei-analitika.ru

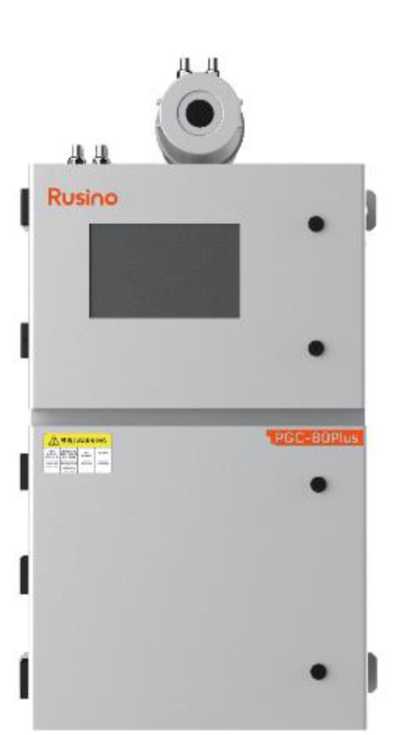

Рисунок 1 - Общий вид хроматографов газовых промышленных PGC-80Plus

Место нанесения серийного номера

Внешний вид. Хроматографы газовые промышленные (PGC-80Plus), http://oei-analitika.ru
Внешний вид. Хроматографы газовые промышленные (PGC-80Plus), http://oei-analitika.ru

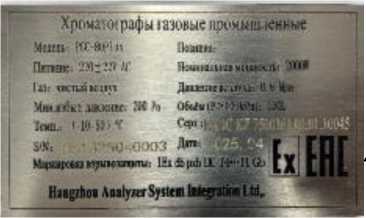

Рисунок 2 - Внешний вид таблички (шильда)

Место нанесения маркировки взрывозащиты


Таблица 5 -

Наименование

Обозначение

Количество

Хроматограф газовый промышленный

PGC-80Plus

1 шт.

Детекторы

по теплопроводности

ДТП

по заказу

пламенно-ионизационный

ПИД

по заказу

пламенно-фотометрический

ПФД

по заказу

плазменно-эмиссионный

ПЭД

по заказу

электронно-захватный

ЭЗД

по заказу

Руководство по эксплуатации. Хроматографы газовые промышленные PGC-80Plus

-

1 экз.

Методика поверки

-

1 экз.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Уровень флуктуационных шумов нулевого сигнала, не более:

Г10-4

- ДТП, В

- ПИД, А

1<0-13

- ПФД, А

1-10-11

- ЭЗД, Гц

2,5

- ПЭД, В

540-6

Предел детектирования, не более: - ДТП по пропану (С3Н8), г/см3

Г10-10

- ПИД по пропану (С3Н8), г/с

Г10-14

- ПФД по сероводороду (H2S), г$/с

Г10-12

- ЭЗД по трихлорметану (CHCl3), г/с

Г10-14

- ПЭД по водороду (H2), г/с

Г10-15

Предел допускаемого относительного среднего квадратичного

отклонения (СКО) выходного сигнала (площади пика), %:

- ДТП по пропану (С3Н8)

1

- ПИД по пропану (С3Н8)

1

- ПФД по сероводороду (H2S)

1

- ЭЗД по трихлорметану (CHCl3)

1

- ПЭД по водороду (H2)

1

Пределы допускаемого относительного изменения выходного

сигнала за 48 часов непрерывной работы, %

± 3

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

220±22

50±1

Потребляемая мощность, Вт, не более

2200

Габаритные размеры, мм, не более:

  • - ширина

  • - глубина

  • - высота

710

373 1335

Масса, кг, не более

100

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность (без конденсации), %, не более

  • - атмосферное давление, кПа

от -10 до +50

90

от 84 до 107

Степень защиты от внешних воздействий по ГОСТ 14254-2015

IP65

Маркировка взрывозащиты

1Ex db pxb IIC T4...T1 Gb

Выходные сигналы

RS485 @Modbus (расширяемый) 1 RJ45 Modbus TCP/ IP (расширяемый)

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

25

Средняя наработка до отказа, ч, не менее

30000
