Номер по Госреестру СИ: 96471-25
96471-25 Детекторы горючего газа
(CGD-1)
Назначение средства измерений:
Детекторы горючего газа CGD-1 (далее по тексту - детекторы) предназначены для автоматического, непрерывного измерения довзрывоопасной концентрации углеводородных газов в воздухе промышленных предприятий.

Внешний вид.
Детекторы горючего газа
Рисунок № 1

Внешний вид.
Детекторы горючего газа
Рисунок № 2
Программное обеспечение
Детекторы оснащены встроенным программным обеспечением. Основные функции программного обеспечения - обработка сигналов и пересчет их в результат измерений.
Настройки программного обеспечения устанавливаются в контроллерах изготовителем и не могут быть изменены в дальнейшем. Доступ к программному обеспечению исключён конструкцией контроллера. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.
Идентификация наименования и версии встроенного программного обеспечения не предусмотрена.
Влияние программного обеспечения учтено при нормировании метрологических характеристик детекторов.
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренного и преднамеренного изменения «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации детекторов методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 5 «Описание рабочих операций» инструкции по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Росстандарта от 31.12.2020 г. № 2315;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
Техническая документация Harbin Guanghan Gas Turbine Co., Ltd., Китай.
ПравообладательHarbin Guanghan Gas Turbine Co., Ltd., Китай
Адрес: NO. 31, Honghu Road, Daoli District, Harbin, China
E-mail: lh@ghturbine.com
Web-сайт: www.ghturbine.com
Изготовитель
Harbin Guanghan Gas Turbine Co., Ltd., Китай
Адрес: NO. 31, Honghu Road, Daoli District, Harbin, China
E-mail: lh@ghturbine.com
Web-сайт: www.ghturbine.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Harbin Guanghan Gas Turbine Co., Ltd., КитайАдрес: NO. 31, Honghu Road, Daoli District, Harbin, China
E-mail: lh@ghturbine.com
Web-сайт: www.ghturbine.com
Принцип действия детекторов - оптический инфракрасный абсорбционный, основанный на поглощении инфракрасного излучения в анализируемой среде.
Детекторы являются одноканальными стационарными автоматическими приборами непрерывного действия.
Способ отбора пробы - диффузионный.
Конструкция детекторов представляет собой единый корпус с крышкой цилиндрической формы, в котором размещаются электронный модуль, измерительная ячейка и соединительные клеммы. Детекторы оснащены трехцветным индикатором, отображающим рабочее состояние.
Детекторы подключаются к аналоговому интерфейсу внешнего контроллера с помощью изолированного токового интерфейса от 4 до 20 мА для передачи значений концентрации горючих газов, неисправностей и аварийных сигналов.
Общий вид детекторов показан на рисунке 1.
Заводской номер в буквенно-цифровом формате наносится методом гравировки на маркировочную табличку, размещенную на крышке детекторов.
Нанесение знака поверки на детекторы не предусмотрено.
Пломбирование детекторов не предусмотрено.

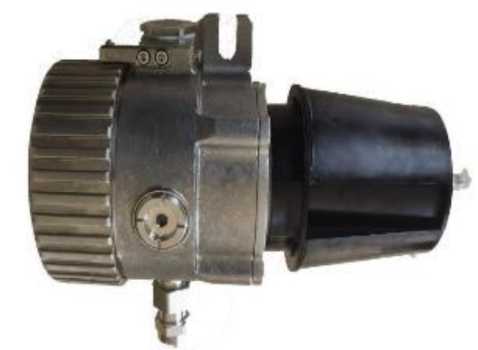

Рисунок 1 - Общий вид детекторов горючего газа CGD-1
Место нанесения заводского номера

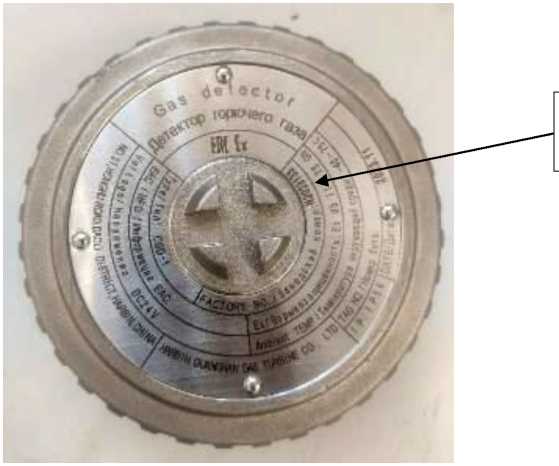

Рисунок 2 - Общий вид маркировочной таблички
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений довзрывоопасной концентрации горючих газов в пересчете на метан, % НКПР |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений (по метану), % НКПР |
±5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - длина |
125 |
|
- ширина |
260 |
|
- высота |
210 |
|
Масса, кг, не более |
5,1 |
|
Напряжение питания, В |
24 |
|
Потребляемая мощность, Вт, не более |
7 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от -40 до +75 |
|
- относительная влажность окружающего воздуха, % |
от 0 до 95 |
|
Степень защиты корпуса по ГОСТ 14254-15 |
IP56 |
|
Маркировка взрывозащиты - при Та: от -40 до +40 |
1 Ex db IIC T5 Gb Х |
|
- при Та: от -40 до +75 |
1 Ex db IIC T4 Gb Х |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
25000 |
|
Средний срок службы, лет |
25 |
