Номер по Госреестру СИ: 96473-25
96473-25 Резервуары стальные горизонтальные цилиндрические
(РГС-50)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1

Внешний вид.
Резервуары стальные горизонтальные цилиндрические

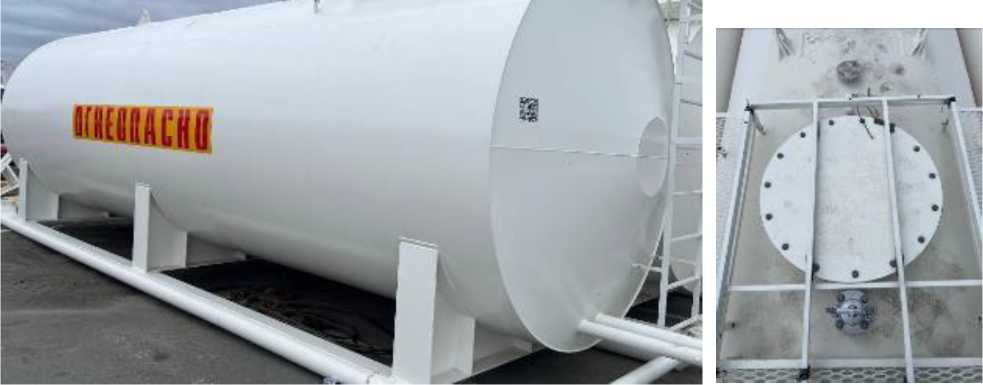

Рисунок № 2

Внешний вид.
Резервуары стальные горизонтальные цилиндрические

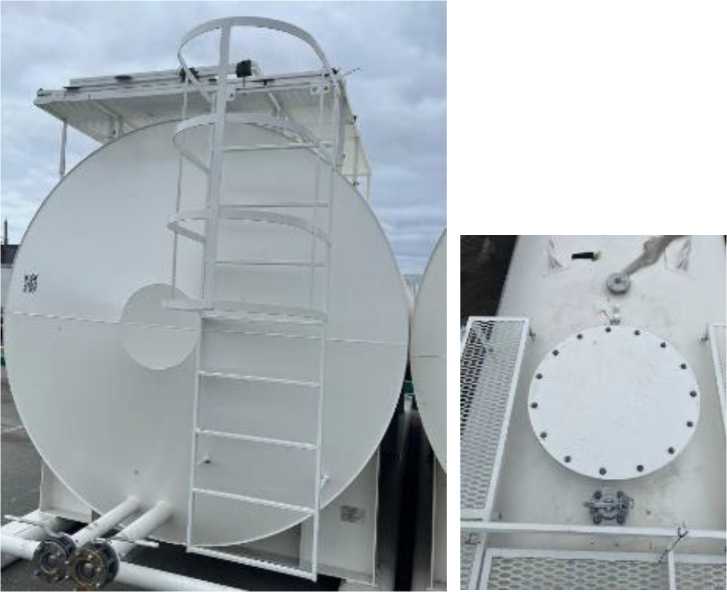

Рисунок № 3

Внешний вид.
Резервуары стальные горизонтальные цилиндрические

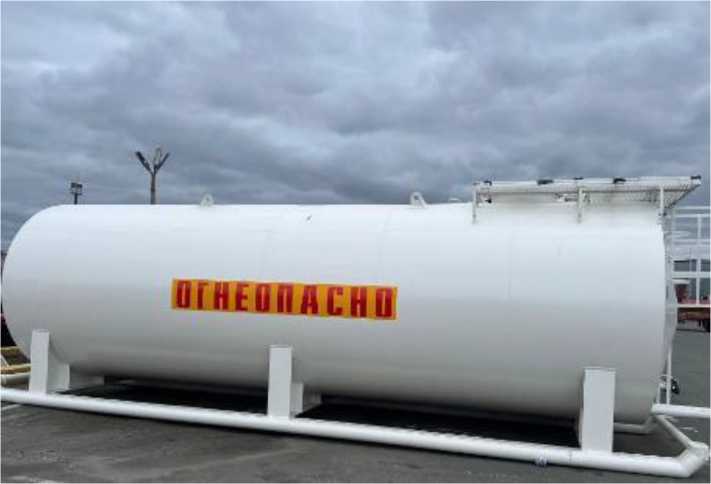

Рисунок № 4

Внешний вид.
Резервуары стальные горизонтальные цилиндрические

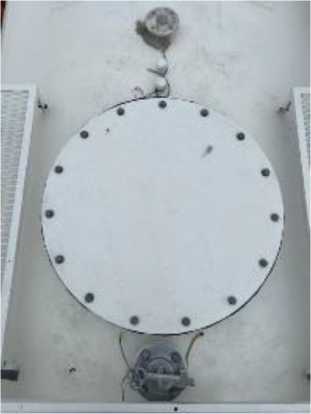

Рисунок № 5

Внешний вид.
Резервуары стальные горизонтальные цилиндрические

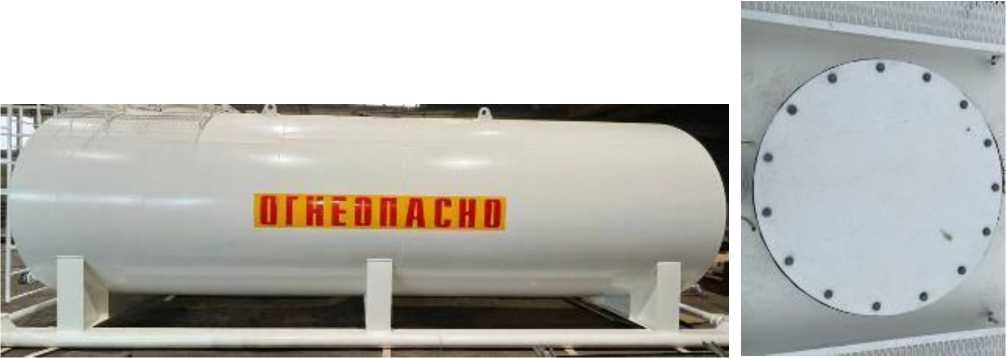

Рисунок № 6

Внешний вид.
Резервуары стальные горизонтальные цилиндрические

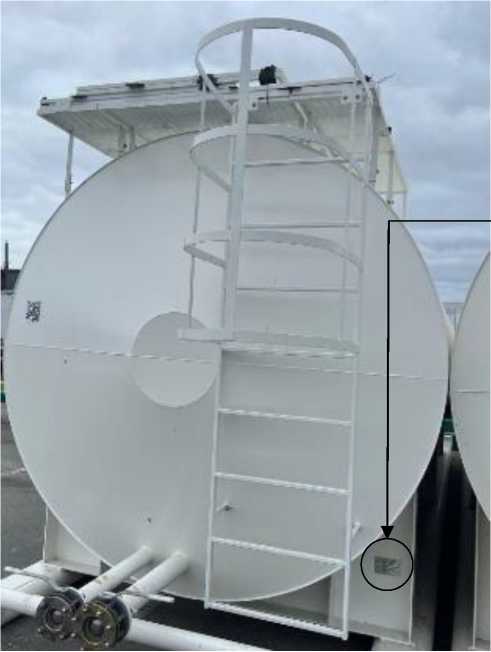

Рисунок № 7

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 8
Знак утверждения типа
Знак утверждения типананосится на паспорт резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Устройство и принцип работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «Спецрешение» (ООО «Спецрешение»)
Юридический адрес: 656058, Алтайский край, г. Барнаул, ул. Балтийская, д. 73, кв. 19 ИНН 2225129399
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»(ФБУ «Омский ЦСМ»)
Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Резервуары представляют собой горизонтально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены методом сублимации на металлические шильды резервуаров.
Резервуары с заводскими номерами 162, 163, 164, 165 расположены на территории ООО «Спецрешение» по адресу: 656922, Алтайский край, г. Барнаул, ул. Попова, 254в.
Общий вид резервуаров и замерных люков представлен на рисунках 1, 2, 3, 4.
Общий вид металлического шильда с местом нанесения заводского номера резервуаров представлен на рисунке 5.
Нанесение знака поверки на резервуары не предусмотрено.
Пломбирование резервуаров не предусмотрено.


Рисунок 1- Общий вид резервуара с заводским номером 162 и его замерного люка

Р и с уно к 2 - Общий вид резервуара с заводским номером 163 и его замерного люка


Рисунок 3- Общий вид резервуара с заводским номером 164 и его замерного люка

Р и с уно к 4 - Общий вид резервуара с заводским номером 165 и его замерного люка
Место размещения шильда с заводским номером
Место нанесения заводского номера

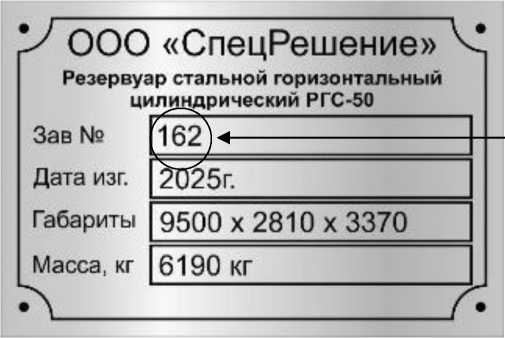

Рисунок 5- Общий вид металлического шильда с местом нанесения заводского номера
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
50 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
± 0,25 |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
Т аб ли ца 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
