Уровнемеры состоят из корпуса с электронным блоком, технологического присоединения к резервуару, волновода. Электронный блок может иметь модуль настройки и индикации.

Принцип измерений уровнемеров основан на технологии рефлектометрии с временным разрешением (TDR): микроволновые импульсы высокой частоты направляются вдоль стального троса, одинарного стержня или стержня внутри коаксиальной трубки и отражаются от контролируемой среды, когда они достигают её поверхности. Электронный блок уровнемера обрабатывает время распространения микроволнового импульса и рассчитывает расстояние до уровня измеряемой среды.

Принцип измерений уровня границы раздела сред двух различных жидкостей: микроволновые импульсы высокой частоты направляются вдоль стального троса, одинарного стержня или стержня внутри коаксиальной трубки и частично отражаются от верхней жидкой среды, когда они достигают её поверхности. После проникновения через верхнюю среду остальная часть микроволнового импульса отражается от границы раздела сред жидкостей. Электронный блок уровнемера обрабатывает время распространения микроволнового импульса и рассчитывает расстояние до уровня поверхности верхнего слоя и до уровня поверхности раздела сред двух различных жидкостей.

Уровень среды и уровень поверхности раздела сред вычисляется как разность высоты установки уровнемера до дна резервуара и расстояния до уровня измеряемой среды и/или расстояния до уровня границы раздела сред двух различных жидкостей.

Значения уровня передаются дистанционно в виде унифицированного аналогового выходного сигнала постоянного тока (4-20 мА), аналогово-цифрового сигнала с использованием HART протокола или цифрового сигнала по протоколам Modbus, PROFIBUS PA/DP или Ethernet-APL.

Уровнемеры в зависимости от заказа выпускаются в исполнениях, различающихся типом волновода, рабочим температурным диапазоном и диапазоном рабочих давлений. Уровнемеры выпускаются в общепромышленном и взрывозащищённом исполнениях. Взрывозащищённое исполнение имеет маркировку Ех. Корпус изготавливается из алюминиевого сплава или стали. Обозначения исполнений представлены в таблице 1.

Уровнемеры изготавливаются с кодами погрешности А1, А2, А3, A4.

Таблица 1 - Исполнения уровнемеров

Уровнемеры имеют следующую структуру условного обозначения:

SMART-L 210 Х1Х2Х3Х4Х5Х6Х7Х8Х9Х10Х11Х12Х13Х14,

где Х1 - назначение уровнемера (для измерений уровня, уровня и уровня границы раздела сред, уровня сыпучих продуктов);

Х2 - выходной сигнал;

Х3 - материал и тип корпуса;

Х4 - вид взрывозащиты;

Х5 - резьба кабельного ввода;

Х6 - код погрешности (А1, А2, А3, А4);

Х7 - материал волновода;

Х8 - тип волновода;

Х9 - длина волновода - пятизначное число, обозначающее длину в мм;

Х10 - исполнение по диапазону рабочих температур и давлений (ST, HT, HP, PW);

Х11 - материал уплотнения;

Х12 - тип технологического присоединения;

Х13 - опции модуля настройки и индикации (при отсутствии модуля обозначается D0);

Х14 - дополнительные опции, количество символов может быть более двух в зависимости от количества опций. Опции не связаны с метрологическими характеристиками уровнемера.

Обозначение уровнемера приводится в паспорте на уровнемер и на маркировочной табличке. Расшифровка значений «Х» приводится в руководстве по эксплуатации на уровнемер и уточняется при заказе.

Нанесение знака поверки на уровнемеры не предусмотрено.

Серийный номер, состоящий из арабских цифр, наносится методом гравировки или иным методом, принятым на предприятии-изготовителе, на маркировочные таблички, расположенные и закрепляемые на корпусе уровнемеров. Форма маркировочных табличек может меняться в зависимости от используемого корпуса уровнемера.

Пломбирование уровнемеров не предусмотрено.

Общий вид уровнемеров представлен на рисунках 1-2. Допускается изготовление уровнемеров с цветом корпуса и/или элементов корпуса, отличным от представленного на рисунках 1 и 2.

Общий вид маркировочных табличек с местами нанесения знака утверждения типа и серийного номера представлен на рисунках 3 - 4.

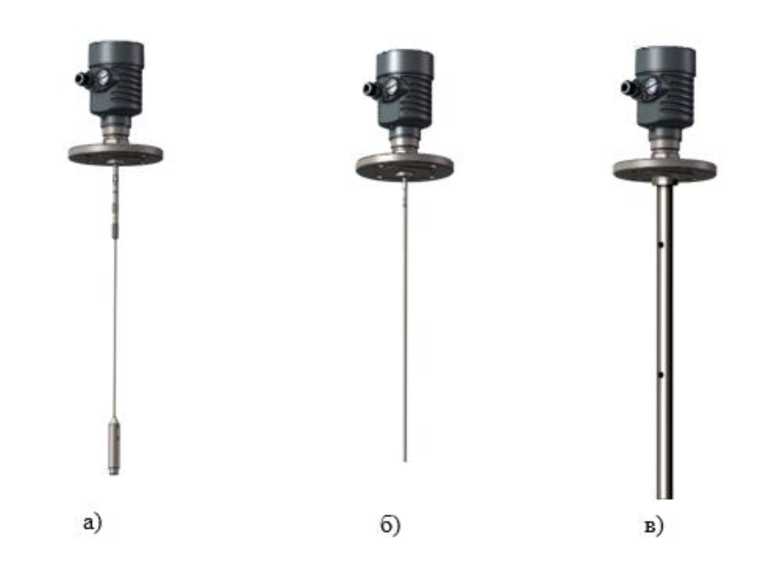

а) уровнемер с тросовым волноводом; б) уровнемер с одинарным стержневым волноводом; в) уровнемер с коаксиальным волноводом

Рисунок 1 - Общий вид уровнемеров с различными типами волноводов

а)                           6)                            в)

Н                                                I

г)                           Д)

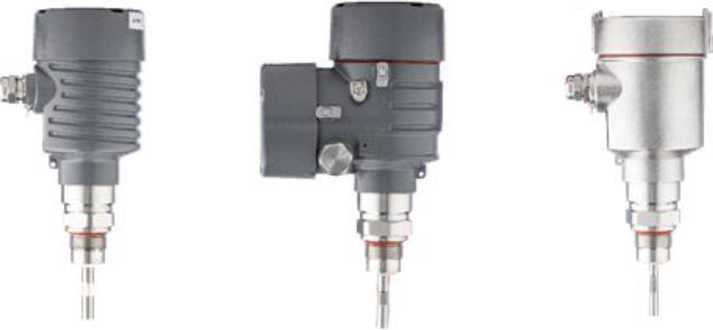

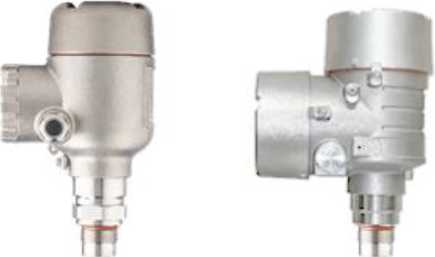

а) односекционный алюминиевый б) двухсекционный алюминиевый

в) односекционный стальной г) двухсекционный стальной д) двухсекционный стальной

Рисунок 2 - Общий вид корпусов уровнемеров

ILH2SSIEMTA1M1RA03000STPKTAD1BT

Позиция:            АВЕ00023

Серийный номер:     1030322

Питание / Вых.сигнал:  14,5-28В/4-20мА HART

Дата изготовления:    08.12.2023

Рисунок 3 - Общий вид маркировочных табличек, закрепляемых на корпусе уровнемера

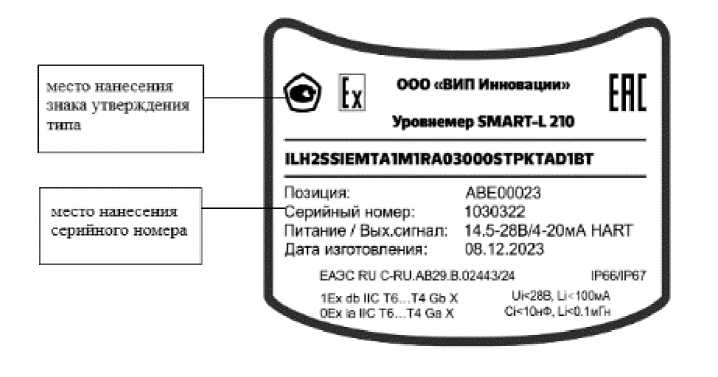

Рисунок 4 - Вид маркировочной таблички с указанием мест нанесения знака утверждения типа и серийного номера

аблица 6 -

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Технические характеристики

Продолжение таблицы 4

Таблица 5 - Параметры надёжности
