Сведения о средстве измерений: 96353-25 Дефектоскопы ультразвуковые

Номер по Госреестру СИ: 96353-25
96353-25 Дефектоскопы ультразвуковые
(D-Expert 01)

Назначение средства измерений:
Дефектоскопы ультразвуковые D-Expert 01 (далее по тексту - дефектоскопы) предназначены для измерений длительности временных интервалов и отношений амплитуд эхо-сигналов, отраженных от дефектов типа нарушения сплошности или однородности материала, координат и глубины залегания дефектов, а также толщины изделий из металлов и их сплавов, полимерных, композитных и других материалов.

сертификация программного обеспечения

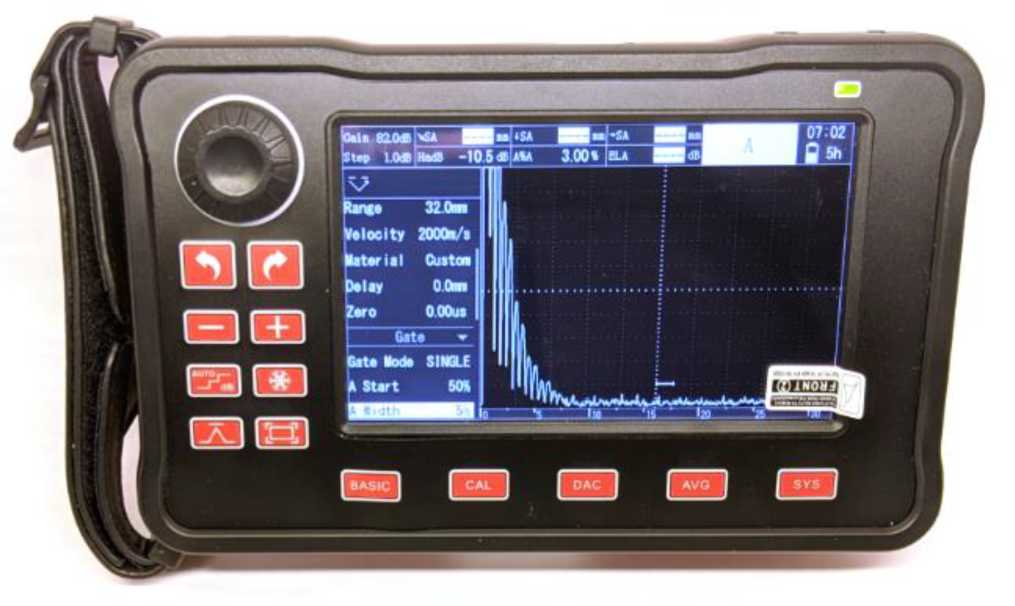

Внешний вид. Дефектоскопы ультразвуковые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 1

Общие сведения

Дата публикации - 08.09.2025
Срок свидетельства - 05.09.2030
Номер записи - 53dfe14e-24e4-fabb-5761-27cd700c947c
ID в реестре СИ - 1426824
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

D-Expert 01,

Производитель

Изготовитель - Индивидуальный предприниматель Гребещенко Андрей Андреевич
Страна - РОССИЯ
Населенный пункт - 445031, Самарская обл., г. Тольятти, ул. Офицерская, 12В, офис 222
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - MI_18 Распределение средств измерений по странам производства (страна, год, кол-во СИ)

Бесплатный

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1901 от 2025.09.05 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Дефектоскопы ультразвуковые (D-Expert 01)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Индивидуальный предприниматель Гребещенко Андрей Андреевич

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96353-25
05.09.2030
 Дефектоскопы ультразвуковые, D-Expert 01
Индивидуальный предприниматель Гребещенко Андрей Андреевич (РОССИЯ 445031, Самарская обл., г. Тольятти, ул. Офицерская, 12В, офис 222) 		ОТ
МП 		1 год
Отчет - IS_2 Поверки, типы СИ, производители по группам СИ и группам стран

Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее". Результаты обработки данных представлены таблицей и тремя графиками.

Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.

В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.

Стоимость 200 руб. или по подписке

Кто поверяет Дефектоскопы ультразвуковые (D-Expert 01)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ")
  • D-Expert 01
    		•  3 3 0 0 3 3 0
    ООО "АНК"
    (RA.RU.310566)
  • D-Expert 01
    		•  1 1 1 0 0 1 1 0

    Стоимость поверки Дефектоскопы ультразвуковые (D-Expert 01)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) выполняет следующие основные функции:

    • - настройка параметров контроля;

    • - регистрация, визуализация и сохранение данных при контроле;

    • - отображение и обработка результатов контроля.

    Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

    Влияние программного обеспечения на метрологические характеристики дефектоскопов учтено при нормировании метрологических характеристик.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    UltrasonicFlawDetector

    Номер версии (идентификационный номер) ПО, не ниже

    V2.2.4 Lite

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится методом наклеивания этикетки на заднюю поверхность корпуса дефектоскопа и на титульные листы руководства по эксплуатации и паспорта типографским способом.

    Лист № 5 Всего листов 6

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 4 «Контроль при помощи наклонного преобразователя» и в разделе 5 «Контроль при помощи прямого преобразователя» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ТУ 26.60.12-001-2013462131-2024 «Дефектоскопы ультразвуковые D-EXPERT 01. Технические условия».

    Правообладатель

    Индивидуальный предприниматель Гребещенко Андрей Андреевич

    (ИП Гребещенко Андрей Андреевич)

    ИНН 632139384760

    Адрес регистрации индивидуального предпринимателя: 445030, Самарская обл., г. Тольятти, ул. Автостроителей, д. 25, кв.159

    Телефон: +7 (917) 138-58-39

    E-mail: samara304@list.ru

    Изготовитель

    Индивидуальный предприниматель Гребещенко Андрей Андреевич
    (ИП Гребещенко Андрей Андреевич)
    ИНН 632139384760
    Адрес регистрации индивидуального предпринимателя: 445030, Самарская обл., г. Тольятти, ул. Автостроителей, д. 25, кв.159
    Адрес места осуществления деятельности: 445031, Самарская обл., г. Тольятти, ул. Офицерская, 12В, офис 222
    Телефон: +7 (917) 138-58-39
    E-mail: samara304@list.ru

    Испытательный центр

    Общество с ограниченной ответственностью «Омега Тест Групп»
    (ООО «ОТГ»)
    Адрес: 111141, г. Москва, ул. Плеханова, д. 15А стр.3, пом. 68/1, комнаты 197-229 Телефон (факс): +7 (499) 302-01-37
    E-mail: info@omega-tg.com
    Web-сайт: omega-tg.com

    Правообладатель

    Индивидуальный предприниматель Гребещенко Андрей Андреевич
    (ИП Гребещенко Андрей Андреевич)
    ИНН 632139384760
    Адрес регистрации индивидуального предпринимателя: 445030, Самарская обл., г. Тольятти, ул. Автостроителей, д. 25, кв.159
    Телефон: +7 (917) 138-58-39
    E-mail: samara304@list.ru

    Принцип действия дефектоскопов основан на акустическом методе неразрушающего контроля. В основе метода лежит способность ультразвуковых колебаний (далее - УЗК) распространяться в материале контролируемого объекта и отражаться от дефектов и границ материалов.

    Дефектоскопы состоят из электронного блока и пьезоэлектрических преобразователей (далее - ПЭП).

    В верхней части корпуса дефектоскопа находятся коммутационные гнезда для подключения ПЭП, разъем USB Type-C. На правой боковой части корпуса дефектоскопа находятся разъем для карт памяти SD, разъем USB Type-C для подключения зарядного устройства и передачи данных, а также разъем mini-USB для передачи данных. На задней поверхности корпуса дефектоскопа находится подставка со встроенным калибровочным образцом.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом виде наносится методом наклеивания этикетки на заднюю поверхность корпуса дефектоскопа.

    Фотография общего вида дефектоскопа представлена на рисунке 1. Схема пломбировки от несанкционированного доступа и места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

    Внешний вид. Дефектоскопы ультразвуковые (D-Expert 01), http://oei-analitika.ru

    Рисунок 1 - Общий вид дефектоскопа

    Место нанесения знака утверждения типа

    Место нанесения заводского номера

    Место пломбировки

    Рисунок 2 - Схема пломбировки от несанкционированного доступа и места нанесения заводского номера и знака утверждения типа


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Дефектоскоп ультразвуковой

    D-Expert 01

    1 шт.

    Зарядное устройство электронного блока

    -

    1 шт.

    Кабель

    -

    1 шт.

    ПЭП

    2,5 MHz Ф20

    1 шт.

    ПЭП

    2,5Z 10х10 K2

    1 шт.

    ПЭП*

    -

    1 шт.

    Кейс для транспортировки

    -

    1 шт.

    Руководство по эксплуатации

    D-EXPERT-01.01.РЭ

    1 экз.

    Паспорт

    D-EXPERT-01.01.ПС

    1 экз.

    * Тип и количество определяются требованиями заказчика.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений длительности временных интервалов, мкс

    от 0,6 до 10000,0

    Пределы допускаемой абсолютной погрешности измерений длительности временных интервалов, мкс

    ±(0,3+0,01 Тп)

    Диапазон измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ

    от 0 до 20

    Пределы допускаемой абсолютной погрешности измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ

    ±1,5

    Линейность развертки по вертикали, % от полной высоты экрана

    ±3

    Диапазон установки коэффициента общего усиления, дБ

    от 28 до 80

    Допускаемое отклонение установки коэффициента общего усиления, дБ

    ±2,0

    Диапазон установки амплитуды импульсов генератора импульсов возбуждения (далее - ГИВ), В

    от 25 до 300

    Допускаемое отклонение установки амплитуды импульсов ГИВ, В

    ±(4+0,15^U2))

    Диапазон измерений глубины залегания дефектов и толщины изделия (по стали) прямым ПЭП3), мм

    от 3 до 300

    Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов и толщины изделия (по стали) прямым ПЭП, мм

    ±(0,2+0,0ТХ4))

    Диапазон измерений координат дефектов (глубины залегания дефекта по стали) с наклонным ПЭП3), мм:

    - для ПЭП с углом ввода 45°;

    от 6 до 194

    - для ПЭП с углом ввода 50°;

    от 6 до 176

    - для ПЭП с углом ввода 55°;

    от 6 до 157

    - для ПЭП с углом ввода 65° и ПЭП 2,5Z 10х10 K2;

    от 3 до 116

    - для ПЭП с углом ввода 70°.

    от 3 до 94

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Диапазон измерений координат дефектов (проекция длины пути по стали) с наклонным ПЭП3), мм:

    - для ПЭП с углом ввода 45°;

    от 6 до 194

    - для ПЭП с углом ввода 50°;

    от 7 до 210

    - для ПЭП с углом ввода 55°;

    от 8 до 225

    - для ПЭП с углом ввода 65°;

    от 6 до 249

    - для ПЭП с углом ввода 70°.

    от 8 до 258

    Пределы допускаемой абсолютной погрешности измерений координат дефектов для стали наклонным ПЭП, мм:

    - глубина залегания

    ±(1+0,03<Н5))

    - проекция длины пути

    ±(l+0,03<L6))

    • 1) Где t - измеренное значение временного интервала, мкс.

    • 2) Где U - измеренное значение амплитуды импульсов ГИВ, В.

    • 3) Диапазоны измерений глубины залегания дефектов, проекции длины пути и толщины

    изделий зависят от модели подключенного ПЭП.

    4) Где Х - измеренное значение глубины залегания дефектов и толщины изделия, мм.

    • 5) Где Н - измеренное значение глубины залегания дефектов, мм.

    • 6) Где L - измеренное значение проекции длины пути, мм.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Диапазон установки рабочих частот, МГ ц

    от 0,05 до 15,00

    Диапазон установки скорости звука в материале, м/с

    от 250 до 16000

    Габаритные размеры электронного блока (длинахширинахвысота), мм

    195х120х55

    Масса электронного блока с элементами питания, г, не более

    800

    Параметры электрического питания:

    - от сети переменного тока с напряжением, В;

    220 ± 20

    с частотой, Гц;

    50 ± 1

    - от литий-ионных аккумуляторов с напряжением, В

    7,4

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от +15 до +35

    - относительная влажность воздуха при температуре +25°С, %, не более

    80

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет, не менее

    5

    Средняя наработка на отказ, ч

    15000
