ЭР-А состоит из измерительного участка и электронного блока. Измерительный участок и электронный блок представляют собой моноблочную конструкцию. Измерительный участок выполнен в виде отрезка трубопровода из немагнитного материала с фланцевым (межфланцевым) или резьбовым присоединением к трубопроводу. На внешней поверхности измерительного участка расположена магнитная система, заключенная в кожух, обеспечивающий ее защиту. Внутренняя поверхность измерительного участка выполнена из изоляционного материала со встроенными электродами.

Принцип действия ЭР-А основан на измерении электродвижущей силы (ЭДС), возникающей в электропроводящей жидкости, при ее движении в магнитном поле. ЭДС снимается электродами, усиливается и поступает в аналого-цифровой преобразователь (АЦП). На выходе АЦП формируется цифровой код, пропорциональный количеству (объему), прошедшей через измерительный участок жидкости. С помощью микропроцессора цифровой код преобразуется в электрические сигналы определенного вида в зависимости от типа и режима используемого выхода. ЭР-А могут выполнять измерение прямого и обратного (реверсивного) потока.

ЭР-А выпускаются в различных исполнениях, которые отличаются диаметром условного прохода (от 15 до 150), метрологическим классом («Б» динамический диапазон измерений объемного расхода 1:250 или «В» динамический диапазон измерений объемного расхода 1:500), видом корпуса размещения электронного блока (вертикальное с возможностью установки до двух плат расширения или горизонтальное с возможностью установки одной платы расширения), выходными сигналам и типом присоединения (фланцевое (межфланцевое) или резьбовое). Общий вид ЭР-А представлен на рисунках 1 и 2, при этом цвет кожуха и корпуса электронного блока могут незначительно отличаться от изображенных.

В энергонезависимой памяти электронного блока ведется архив, в котором в фиксируются итоговые значения счетчиков на конец каждого отчетного периода (час, сутки, месяц), а также имеется журнал нештатных ситуаций и нестираемый журнал оператора, в который заносится информация при изменении настроечных параметров, влияющих на метрологические характеристики прибора.

ЭР-А измеряют и преобразуют:

• - объем прошедшей жидкости в пропорциональное ему количество импульсов на импульсном выходе с нормированной по объему ценой;

• - расход жидкости в импульсную последовательность на частотном выходе с частотой пропорциональной этому расходу;

• - наличие события в сигнал логической «1».

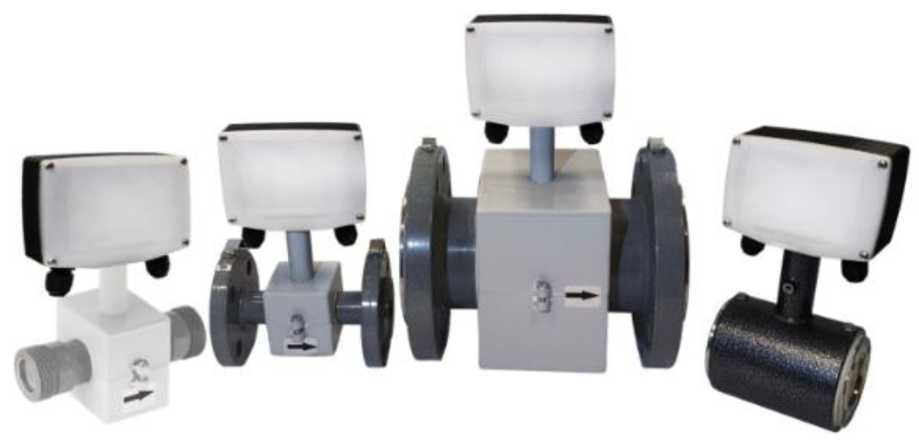

Рисунок 1 - Общий вид счетчики-расходомеры электромагнитные ЭР-А (исполнения с вертикальным корпусом размещения электронного блока)

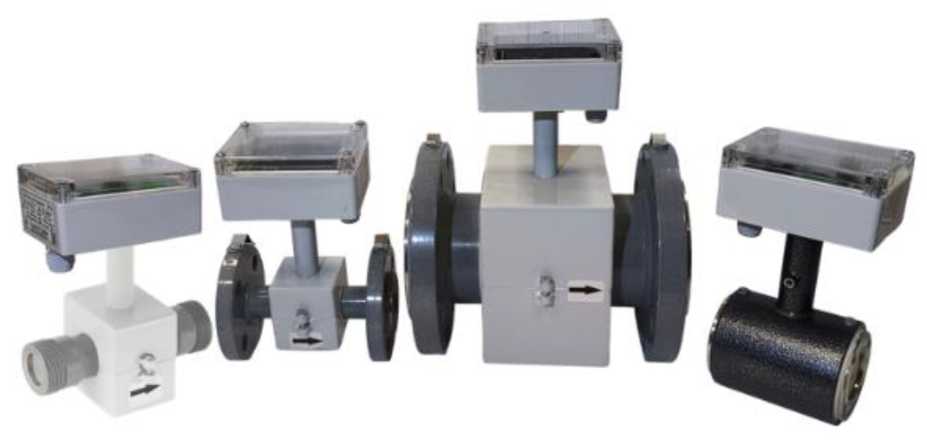

Рисунок 2 - Общий вид счетчики-расходомеры электромагнитные ЭР-А (исполнения с горизонтальным корпусом размещения электронного блока)

ЭР-А имеют встроенный интерфейс USB-B, а также имеют возможность установки следующих дополнительных интерфейсов (плат расширения):

• - интерфейс RS232 или RS485;

• - плата токового выхода от 4.. .20 мА;

• - ЖКИ индикатор отображения результатов измерений

Метрологические характеристик   ЭР-А   по дополнительным интерфейсам

не нормируются.

Для исключения возможности преднамеренных и непреднамеренных изменений измерительной информации плата электронного блока пломбируется пломбами поверителя и отдела технического контроля (ОТК) изготовителя. Пломбы наносятся путем давления клеймом на специальную мастику в обозначенных местах, места пломбировки в соответствии с рисунками 3 и 4.

Батарея

CR2032

K/1EUMO ОТК

Плата ЭР-А

г г I

I

I

It t

c⁺ s 5

в

£ ■

I.

⁰³ A.

a +

£ I

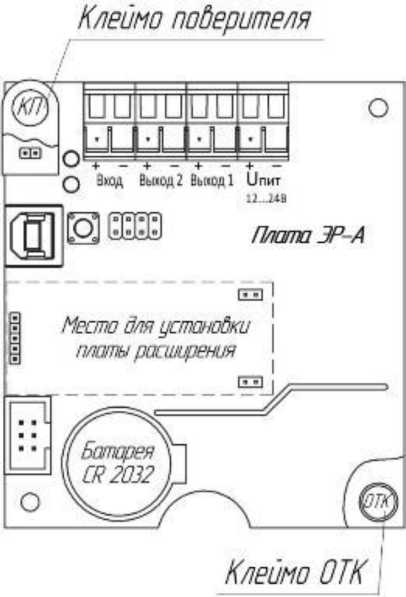

Рисунок 4 - Места пломбировки платы электронного блока для размещения в вертикальном корпусе

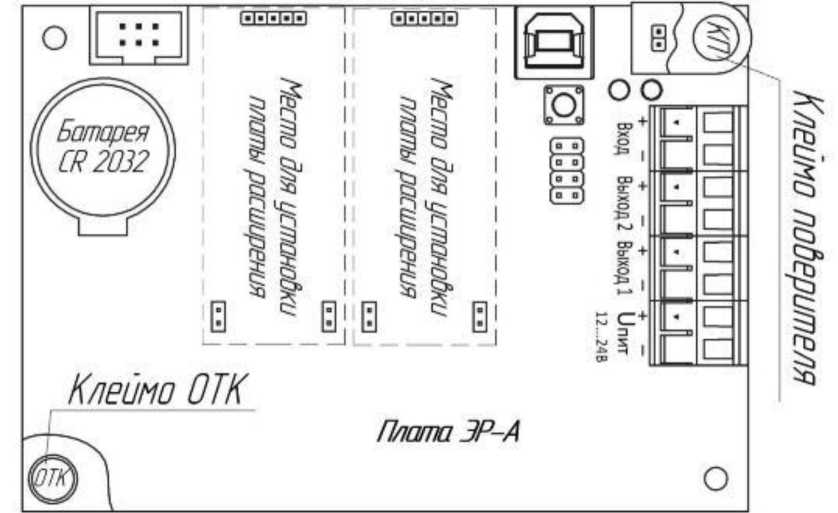

Рисунок 3 - Места пломбировки платы электронного блока для размещения в горизонтальном корпусе

ЭР-А могут применяться в составе теплосчетчиков, счетчиков-расходомеров, а также в автоматизированных системах сбора данных, контроля и регулирования технологических процессов.

Заводской номер и знак утверждения типа наносятся на маркировочную табличку, выполненную в виде наклейки на боковой панели корпуса электронного блока. Заводской номер состоит из восьми арабских цифр. Маркировочная табличка изготавливается и наносится любым технологическим способом, обеспечивающим четкое изображение и стойкость к внешним воздействующим факторам, а также сохранность заводского номера и знака утверждения типа в течение всего срока эксплуатации, места нанесения в соответствии с рисунком 5, на котором цифрой «1» обозначено место нанесения заводского номера, а цифрой «2» место нанесения знака утверждения типа.

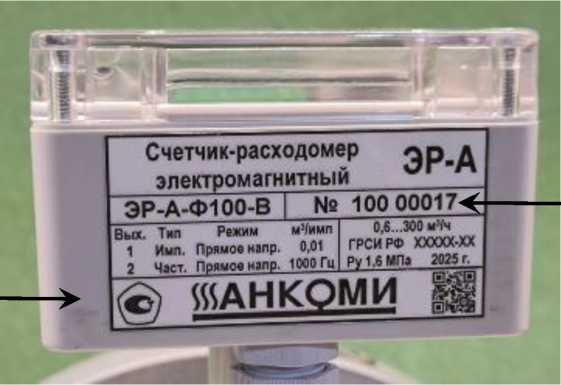

Рисунок 5 - Места нанесения заводского номера и знака утверждения типа

Знак поверки наносится в соответствующий раздел паспорта и (или) на бланк свидетельства о поверке, а также на места пломбировки в соответствии с рисунками 3 и 4.

Таблица 7 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Таблица 5 - Порог чувствительности (Qnop), значения минимального (Qmuh), переходных (Qnepi и Qnep2) и максимального ^макс) объемных расходов, в зависимости от диаметра условного прохода (DN) и класса

Таблица 6 - Строительная длина измерительного участка и масса счетчика-расходомера электромагнитного ЭР-А
