Номер по Госреестру СИ: 96357-25
96357-25 Платформы измерительные
(TRMTS1000)
Назначение средства измерений:
Платформы измерительные TRMTS1000 (далее - платформы) предназначены для измерений характеристик сетей передачи данных: количества передаваемой информации, скорости передачи информации (полосы пропускания).
Внешний вид.
Платформы измерительные
Рисунок № 1
Внешний вид.
Платформы измерительные
Рисунок № 2
Внешний вид.
Платформы измерительные
Рисунок № 3
Внешний вид.
Платформы измерительные
Рисунок № 4
Общие сведения
Дата публикации - 08.09.2025
Срок свидетельства - 05.09.2030
Номер записи - 5b86ae71-e84a-66d3-7ac2-5b136250c579
ID в реестре СИ - 1426820
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - OPWILL Technologies (BEIJING) CO., LTD
Страна - КИТАЙ
Населенный пункт - RoomA-1445, Level 6, No.28 Shangdi Information Road, Hauidan District, Beijing, 100085
Уведомление о начале осуществления предпринимательской деятельности -
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1901 от 2025.09.05 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Платформы измерительные (TRMTS1000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений OPWILL Technologies (BEIJING) CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96042-25 05.08.2030 |
Рефлектометры оптические, TRFTS510 OPWILL Technologies (BEIJING) CO., LTD (КИТАЙ RoomA-1445, Level 6, No.28 Shangdi Information Road, Hauidan District, Beijing, 100085) |
ОТ МП |
1 год |
|
96357-25 05.09.2030 |
Платформы измерительные, TRMTS1000 OPWILL Technologies (BEIJING) CO., LTD (КИТАЙ RoomA-1445, Level 6, No.28 Shangdi Information Road, Hauidan District, Beijing, 100085) |
ОТ МП |
2 года |
Аннотация!
Отчет предназначен для выявления организаций, использующих при проведении поверки те же эталоны, что и выбранная пользователем организация. Отчет формируется на основании предрассчитанных статистических данных и позволяет быстро определить пересечения по применяемым эталонам без обращения к полным массивам первичных записей о поверках.
Пользователь выбирает год, организацию и тип эталона. В качестве типа эталона могут быть выбраны государственные первичные эталоны, аттестованные эталоны или средства измерений, применяемые в качестве эталонов. После выполнения запроса система определяет перечень эталонов указанного типа, которые использовались выбранной организацией в заданном году, а затем находит другие организации, применявшие эти же эталоны в тот же период.
Результирующая таблица содержит следующие сведения:
Наименование и номер эталона
Наименование организации, использовавшей тот же эталон
Количество случаев использования эталона данной организацией в выбранном году
Отчет может применяться для анализа совпадений в оснащенности поверочных лабораторий, выявления организаций со сходной эталонной базой, сопоставления практики использования эталонов, а также для проведения аналитической и сравнительной работы в области метрологического обеспечения поверочной деятельности.
В форме выбора пользователю доступны только те организации, по которым в системе имеются сведения об использовании эталонов соответствующих типов. Это позволяет исключить из списка организации, не имеющие данных по средствам поверки в виде эталонов, и упрощает работу с отчетом.
Кто поверяет Платформы измерительные (TRMTS1000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Платформы измерительные (TRMTS1000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Платформы имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части. Специализированное ПО является метрологически значимым. Запись ПО осуществляется в процессе производства.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
недоступно |
|
Номер версии (идентификационный номер) ПО |
V1.1.X.XXX |
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом и в виде наклейки на заднюю панель корпуса платформы методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в разделе 2 «Тестирование Ethernet. Основные шаги тестирования» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1707 «Об утверждении Государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия OPWILL Technologies (BEIJING) CO., LTD, Китай.
Правообладатель
OPWILL Technologies (BEIJING) CO., LTD, Китай
Адрес: RoomA-1445, Level 6, No.28 Shangdi Information Road, Hauidan District, Beijing, 100085
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство»(ООО «КИА»)
Адрес регистрации: 109029, г. Москва, Сибирский проезд, д. 2, стр. 11
Правообладатель
OPWILL Technologies (BEIJING) CO., LTD, Китай
Адрес: RoomA-1445, Level 6, No.28 Shangdi Information Road, Hauidan District, Beijing, 100085
Принцип действия платформ основан на формировании и анализе тестовых сигналов с заданными параметрами, имеющих определенный объем информации, передаваемых и принимаемых по сети передачи данных.
Конструктивно платформы выполнены в виде моноблочного переносного прибора, в который установлен измерительный модуль тестирования пакетных сетей, предназначенный для измерений различных характеристик сетей передачи данных. На передних панелях платформ расположен цветной сенсорный дисплей, который отображает информацию и обеспечивает управление, а также кнопка и индикатор питания. Соединители, используемые при тестировании, расположены на встроенных модулях на верхней панели платформ. Также на верхней панели расположены разъем питания, визуальный локатор повреждений (VFL), аудиовыход, 4 разъема USB, 2 разъема RJ-45.
Платформы выпускаются в следующих модификациях, в зависимости от встроенного измерительного модуля: TRMTS1000+TRMTS1110, TRMTS1000+TRMTS1410.
TRMTS1000+TRMTS1110 - модификация платформы с модулем тестирования пакетных сетей до 100 Гбит/с;
TRMTS1000+TRMTS1410 - модификация платформы с модулем тестирования пакетных сетей до 400 Гбит/с.
Заводские номера, однозначно идентифицирующие каждый экземпляр платформ, наносятся на верхнюю панель в форме шильды, содержащей заводской номер в цифровом формате методом наклеивания.
Внешний вид платформ, места нанесения заводского номера и знака утверждения типа представлены на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование не предусмотрено.
Место нанесения знака

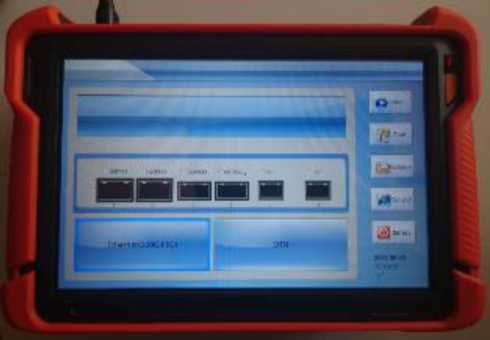

Передняя панель
утверждения типа

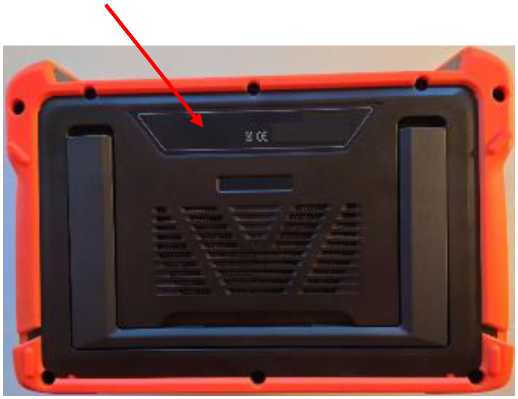

Задняя панель
Место нанесения
заводского номера

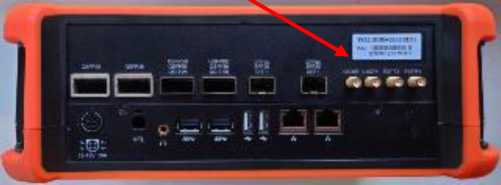

Верхняя панель (TRMTS1000+TRMTS1110) Верхняя панель (TRMTS1000+TRMTS1410)
Рисунок 1 - Внешний вид платформ
аблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Платформа измерительная |
TRMTS1000 |
1 шт. |
|
Комплект принадлежностей |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
TRMTS1000+ TRMTS1110 |
TRMTS1000+ TRMTS1410 | |
|
Диапазон формирования/измерений количества информации, байт |
от 64 до 1011 |
от 64 до 4-1011 |
|
Пределы допускаемой абсолютной погрешности формирования/измерений количества информации при передаче/приеме количества информации менее или равно 100 кбайт1), байт |
±10 | |
|
Пределы допускаемой абсолютной погрешности формирования/измерений количества информации при передаче/приеме количества информации более 100 кбайт1), байт |
±1-10-4-K2) | |
|
Диапазон формирования/измерений скорости передаваемой информации, бит/с |
от 512 до 1011 |
от 512 до 4-1011 |
|
Пределы допускаемой относительной погрешности формирования/измерений скорости передаваемой информации1), % |
±1 | |
| ||
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
15±1 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
287 х 198 х 102 |
|
Масса, кг, не более |
4,0 |
|
Условия применения:
|
от +15 до +35 от 45 до 80 от -10 до +50 95 |
