Принцип действия анализаторов основан на сжигании проб в высокотемпературном кварцевом реакторе в смеси кислорода с инертным газом при заданной температуре и избытке окислителя. В условиях сжигания соединения серы количественно превращаются в двуокись серы (SO2), соединения азота - в окись азота (NO), а соединения хлора - в хлористый водород (HCl). Углеводороды количественно превращаются в воду и двуокись углерода (H2O и CO2). Поток газа проходит через осушители, количественно удаляющие из него воду, которая мешает определению, и поступает в блоки детектирования.

Детектирование азота основано на методе хемилюминесценции. Молекулы NO взаимодействуют с добавленным в ячейку озоном, при этом образуются молекулы двуокиси азота в электронно-возбужденном состоянии, которые испускают характеристическое люминесцентное излучение hv. Оно регистрируется с помощью фотоэлектронного умножителя.

NO+O3->N0.2*

NO2*—NO2+ hv

Детектирование серы основано на принципе ультрафиолетовой флуоресценции: молекулы SO2 переходят в электронно-возбужденное состояние под действием ультрафиолетового облучения hv0. Переход в основное электронное состояние сопровождается характеристическим флуоресцентным излучением куф^ор, которое регистрируется с помощью фотоэлектронного умножителя.

SO2+hv0-SO2*

SO2 *—S 02+^Уфлуор

Интенсивность характеристического излучения серы и азота пропорциональна содержанию соответственно серы и азота в образце.

Кулонометрическое детектирование хлора (галогенидов) основано на методе кулонометрического титрования. В процессе сжигания пробы входящий в состав хлорорганических соединений хлор преобразуется в хлориды и/или оксихлориды, которые затем поступают в ячейку для титрования, где вступают в реакцию с ионами серебра, генерируемыми в ячейке. Компенсация вступивших в реакцию ионов серебра осуществляется кулонометрически.

Суммарный ток, необходимый для генерирования замещающих ионов серебра, пропорционален концентрации хлора, присутствующего во введенном образце.

В ячейке для титрования при поступлении хлорида происходит следующая реакция:

Cl^-+ Ag⁺ >AgCi

Ион серебра, вступивший в реакцию, генерируется кулонометрически следующим образом:

Ag^o > Ag⁺ + e^-

Анализаторы выпускают в следующих моделях: Fensi-iX RPP-R300A, Fensi-iX RPP-R500A, Fensi-iX RPP-R900A, Fensi-iS RPP-R5000S, Fensi-iSN RPP-R5000SN, Fensi-iN RPP-R5000N, Fensi-iS RPP-R7000S, Fensi-iSN RPP-R7000SN, Fensi-iN RPP-R7000N, Fensi-iS RPP-R9000B, Fensi-iN RPP-R9000N, Fensi-iSN RPP-R9000SN, каждая из которых предназначена для измерений содержания соответствующего компонента. Модели Fensi-iX RPP-R300A, Fensi-iX RPP-R500A, Fensi-iX RPP-R900A - предназначены для измерений содержания суммарного хлора, Fensi-iS RPP-R5000S, Fensi-iS RPP-R7000S, Fensi-iS RPP-R9000B - для измерений содержания общей серы методом ультрафиолетовой флуоресценции, Fensi-iSN RPP-R5000SN, Fensi-iSN RPP-R7000SN, Fensi-iSN RPP-R9000SN -для измерений содержания общей серы и общего азота методом ультрафиолетовой флуоресценции и хемилюминесценции соответственно, Fensi-iN RPP-R5000N, Fensi-iN RPP-R7000N, Fensi-iN RPP-R9000N - для измерений содержания общего азота методом хемилюминесценции.

Конструктивно анализаторы представляют собой блочную систему, состоящую из модуля ввода образца с постоянной скоростью или автодозатора, модуля окисления и измерительного модуля. Анализаторы могут дополнительно комплектоваться модулями ввода газа, сжиженного газа и модулем ввода проб лодочкой. В зависимости от модели и комплектации анализатора на передней панели могут располагаться кнопка включения электрического питания (общая или отдельно для печи и каждого из установленных детекторов), индикатор работы вентиляторов охлаждения, а также индикатор включения УФ-лампы для анализаторов с детектором для определения серы и индикатор включения озона для анализаторов с детектором для определения азота. Для приборов с ручным заданием потоков на передней панели устанавливается блок регуляторов потока, состоящий из индикатора потока и игольчатого вентиля регулировки потока. В зависимости от конфигурации прибора может быть установлено от 2 до 5 блоков.

Корпус анализаторов изготавливают из металла, окрашенного в цвета, которые определяет изготовитель.

Каждый экземпляр анализатора имеет серийный номер, расположенный на задней панели средства измерений. Серийный номер имеет цифровой формат и наносится типографским или иным пригодным способом.

Нанесение знака поверки на анализаторы не предусмотрено.

Общий вид анализаторов представлен на рисунках 1-5. Место нанесения серийного номера на анализаторы представлено на рисунке 6.

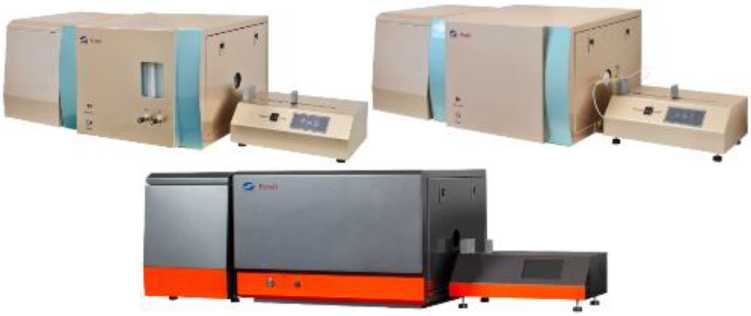

Рисунок 1 - Общий вид анализаторов элементных Fensi-i моделей Fensi-iX RPP-R300A, Fensi-iX RPP-R500A

2 1

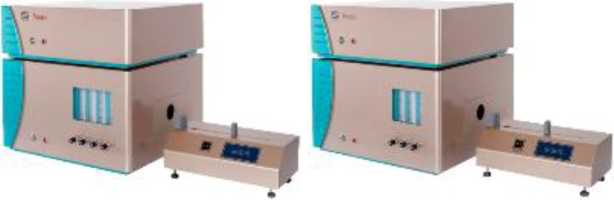

Рисунок 2 - Общий вид анализаторов элементных Fensi-i моделей Fensi-iS RPP-R5000S (1), Fensi-iN RPP-R5000N (1), Fensi-iSN RPP-R5000SN (2)

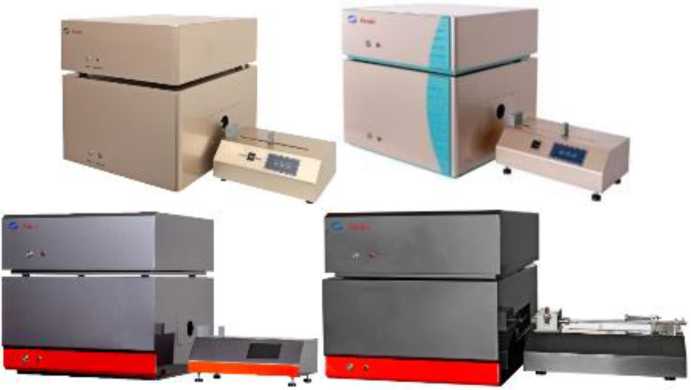

Рисунок 3 - Общий вид анализаторов элементных Fensi-i моделей Fensi-iS RPP-R7000S, Fensi-iSN RPP-R7000SN, Fensi-iN RPP-R7000N

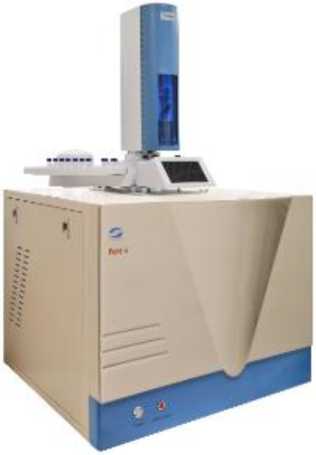

Рисунок 4 - Общий вид анализаторов элементных Fensi-i моделей Fensi-iS RPP-R9000B, Fensi-iN RPP-R9000N, Fensi-iSN RPP-R9000SN

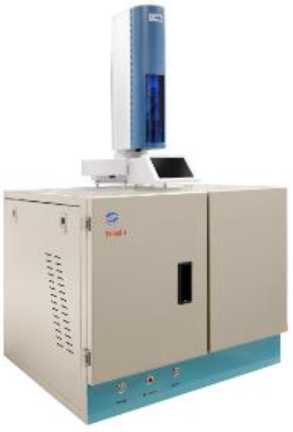

Рисунок 5 - Общий вид анализаторов элементных Fensi-i модели Fensi-iX RPP-R900A

Место нанесения серийного номера

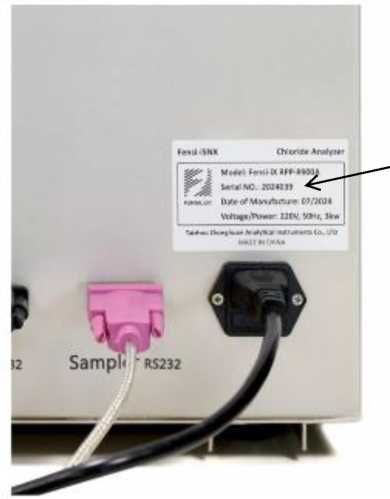

Рисунок 6 - Место нанесения серийного номера на анализаторы элементные Fensi-i

Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию, и местам настройки (регулировки).

Таблица 5 -

Таблица 2   - Метрологические характеристики моделей   Fensi-iX   RPP-R300A,

Fensi-iX RPP-R500A, Fensi-iSN RPP-R5000SN, Fensi-iSN RPP-R7000SN, Fensi-iS RPP-R5000S, Fensi-iS RPP-R7000S, Fensi-iN RPP-R5000N, Fensi-iN RPP-R7000N

Таблица 3  - Метрологические характеристики моделей Fensi-iX RPP-R900A,

Таблица 4 - Основные технические характеристики
