Сведения о средстве измерений: 96360-25 Излучатели

Номер по Госреестру СИ: 96360-25
96360-25 Излучатели
(ОИ АЧТ Айболит 32-43/20)

Назначение средства измерений:
Излучатели ОИ АЧТ Айболит 32-43/20 (далее-излучатели) предназначены для воспроизведения, хранения и передачи единицы температуры в диапазоне от плюс 32 ОС до плюс 43 ос в лабораторных условиях и применяются в качестве рабочего эталона 2-го разряда согласно части 3 Государственной поверочной схемы для средств измерений температуры, утвержденной приказом Росстандарта от 19.11.2024 № 2712.

сертификация программного обеспечения
Внешний вид. Излучатели, http://oei-analitika.ru рисунок № 1
Внешний вид.
Излучатели
Рисунок № 1
Внешний вид. Излучатели, http://oei-analitika.ru рисунок № 2
Внешний вид.
Излучатели
Рисунок № 2
Внешний вид. Излучатели, http://oei-analitika.ru рисунок № 3
Внешний вид.
Излучатели
Рисунок № 3

Общие сведения

Дата публикации - 08.09.2025
Срок свидетельства - 05.09.2030
Номер записи - 9be1203e-fc61-b424-bf8a-4fb6aefc4476
ID в реестре СИ - 1426817
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью «Научно-производственная лаборатория «Метропир»
Страна - РОССИЯ
Населенный пункт - 198097, Россия, г. Санкт-Петербург, вн. тер. г. муниципальныйокруг Нарвский округ, ул. Трефолева, д. 2, литера в, этаж 2, помещ. 1
Уведомление о начале осуществления предпринимательской деятельности -

Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.

Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.

Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.

Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1901 от 2025.09.05 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Излучатели (ОИ АЧТ Айболит 32-43/20)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Научно-производственная лаборатория «Метропир»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96360-25
05.09.2030
Излучатели, ОИ АЧТ Айболит 32-43/20
Общество с ограниченной ответственностью «Научно-производственная лаборатория «Метропир» (РОССИЯ 198097, Россия, г. Санкт-Петербург, вн. тер. г. муниципальныйокруг Нарвский округ, ул. Трефолева, д. 2, литера в, этаж 2, помещ. 1)
ОТ
МП
1 год
97667-26

Излучатель, ОИ АЧТ Демэйр
Общество с ограниченной ответственностью «Научно-производственная лаборатория «Метропир» (РОССИЯ 198097, Россия, г. Санкт-Петербург, вн. тер. г. муниципальныйокруг Нарвский округ, ул. Трефолева, д. 2, литера в, этаж 2, помещ. 1)
ОТ
МП
1 год

Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).

В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.

Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.

Стоимость 200 руб. или по подписке

Кто поверяет Излучатели (ОИ АЧТ Айболит 32-43/20)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Излучатели (ОИ АЧТ Айболит 32-43/20)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Излучатели функционируют под управлением измерителя - регулятора микропроцессорного ТРМ10, имеющего встроенное специальное программное обеспечение, которое является неотъемлемой частью прибора. ПО позволяет осуществлять функции сбора, обработки, хранения калибровочных характеристик и индикации установочных значений температуры.

Действительные значения температуры излучателя отображаются на индикаторе цифрового эталонного термометра ТЦЭ-005.

Версия встроенного ПО доступна только на этапе производства.

Конструкция излучателей исключает возможность несанкционированного влияния на встроенное ПО, и измерительную информацию. Корпус опломбирован.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014. Метрологические характеристики.

аблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение для измерителя -регулятора микропроцессорног о ТРМ10

Значение для термометра цифрового эталонного ТЦЭ-005

Идентификационное наименование ПО

trm10s3 v207.hex

ITE_M2_Ver2_12

Номер версии (идентификационный номер)

2.хх*

2.хх*

Цифровой идентификатор ПО

-

-

х*- цифры от 0 до 9 (метрологически незначимая часть)


Знак утверждения типа

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на наклейку на корпус излучателя (рисунок 3).


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Излучатели ОИ АЧТ Айболит 32-43/20. Руководство по эксплуатации», раздел 10 «Работа и методика измерений».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений температуры, ч.3, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19.11.2024 № 2712;

Технические условия ТУ 421100-31977824-2023 «Излучатели ОИ АЧТ Айболит 32-43/20».

Правообладатель

Общество с ограниченной ответственностью «Научно-производственная лаборатория «Метропир»

(ООО «НПЛ «Метропир»)

ИНН 7805664247, ОГРН 1147847399424

Юридический адрес: 198097, Россия, г. Санкт-Петербург, вн. тер. г. муниципальный округ Нарвский округ, ул. Трефолева, д. 2, литера в, этаж 2, помещ. 1

Телефон: (812) 425-56-64

Е-mail: info@metropir.ru

Web-сайт: www.metropir.ru

Изготовитель


Общество с ограниченной ответственностью «Научно-производственная лаборатория «Метропир»
(ООО «НПЛ «Метропир»)
ИНН 7805664247, ОГРН 1147847399424
Адрес: 198097, Россия, г. Санкт-Петербург, вн. тер. г. муниципальный округ Нарвский округ, ул. Трефолева, д. 2, литера в, этаж 2, помещ. 1
Телефон: (812) 425-56-64
Е-mail: info@metropir.ru
Web-сайт: www.metropir.ru

Испытательный центр

Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru

Правообладатель


Общество с ограниченной ответственностью «Научно-производственная лаборатория «Метропир»
(ООО «НПЛ «Метропир»)
ИНН 7805664247, ОГРН 1147847399424
Юридический адрес: 198097, Россия, г. Санкт-Петербург, вн. тер. г. муниципальный округ Нарвский округ, ул. Трефолева, д. 2, литера в, этаж 2, помещ. 1
Телефон: (812) 425-56-64
Е-mail: info@metropir.ru
Web-сайт: www.metropir.ru

Принцип действия излучателя основан на законах Стефана-Больцмана и Планка, связывающих температуру черного тела и яркость его излучения.

Конструктивно излучатели состоят из полостного излучателя в виде модели абсолютно черного тела (АЧТ) с коэффициентом излучения 0,998 в спектральном интервале 8-14 мкм, размещенного в термостате с исполнительными элементами. Температура внутри полости излучателей формируется посредством нагрева теплоносителя при пропускании электрического тока через нагревательный резистивный элемент.

Излучатели выполнены в моноблочном корпусе.

На лицевой части корпуса находится панель управления, на которой расположены световые индикаторы режима работы излучателя и кнопка управления включения нагрева, а также измеритель - регулятор микропроцессорный ТРМ10 (рег. №  17023-08).

Измеритель - регулятор микропроцессорный ТРМ10 обеспечивает задание и поддержание температурного режима, внутри термостата излучателя. В качестве датчика температуры обратной связи измерителя - регулятора микропроцессорного ТРМ10 выступает термометр сопротивления платиновый вибропрочный эталонный, с помощью которого проводится измерение температуры внутри термостата. Действительные значения температуры полости излучателя отображаются на индикаторе цифрового эталонного термометра ТЦЭ-005 (рег. № 40719-15).

На оборотной стороне излучателя расположены клавиша включения излучателя, разъем для подключения кабеля питания, блок предохранителей и сливной кран.

Маркировка излучателей выполнена в виде стойкой к истиранию наклейке на оборотной стороне излучателя.

Наклейка содержит: наименование предприятия-изготовителя, товарный знак предприятия - изготовителя, наименование СИ, знак утверждения типа, наименование программного обеспечения (далее - ПО) и номер версии, заводской номер по принятой нумерации предприятия - изготовителя в формате не менее 4 арабских цифр; дата изготовления, веб-сайт изготовителя, надпись «Сделано в России».

Нанесение знака поверки на излучатели не предусмотрено.

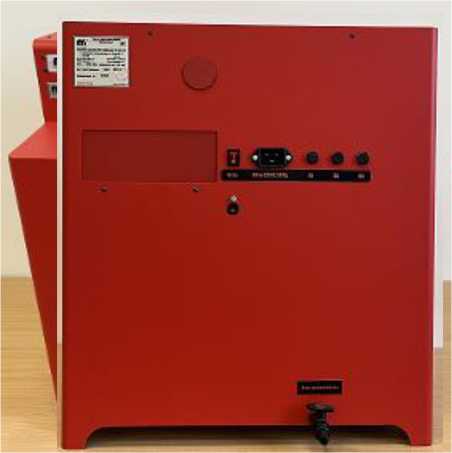

Общий вид средства измерений представлен на рисунке 1.

Внешний вид. Излучатели (ОИ АЧТ Айболит 32-43/20), http://oei-analitika.ru

Рисунок 1 - Общий вид излучателя

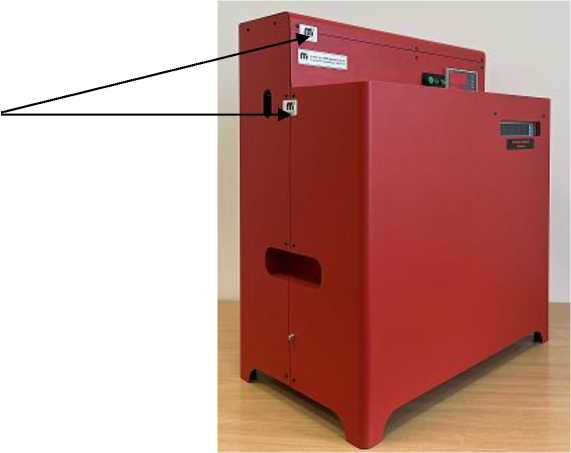

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Пломбы

Внешний вид. Излучатели (ОИ АЧТ Айболит 32-43/20), http://oei-analitika.ru

Рисунок 2 - Схема пломбирования излучателя от несанкционированного доступа

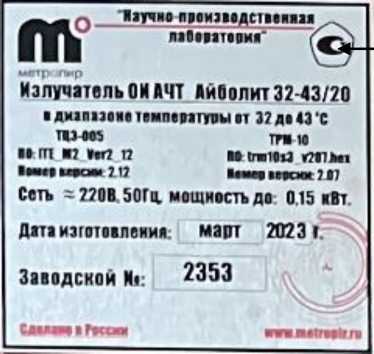

Наклейка на оборотной корпуса излучателя представлена на рисунке 3.

Внешний вид. Излучатели (ОИ АЧТ Айболит 32-43/20), http://oei-analitika.ru

Рисунок 3 - Наклейка на корпусе излучателя

Место нанесения знака утверждения типа


аблица 5 - Комплектность излучателей ОИ АЧТ Айболит 32-43/20

Наименование

Обозначение

Количество

Излучатель

ОИ АЧТ Айболит 32-43/20

1 шт.

Кабель сетевой

-

1 шт.

Руководство по эксплуатации

1 шт.

Сумка упаковочная

-

1 шт.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон воспроизводимой температуры, °С

от +32 до +43

Доверительные границы погрешности воспроизведения температуры при доверительной вероятности 0,95, не более

±0,1

Нестабильность поддержания температуры на заданном стационарном температурном режиме, °С, не более

±0,05

Дрейф температуры излучателя за 15 минут, °С, не более

±0,05

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Размеры излучающей полости, мм:

  • - диаметр

  • - глубина

20

200

Время выхода излучателя на стационарный режим на нижнем пределе температурного диапазона, мин, не более

75

Габаритные размеры (длина* ширина х высота), мм, не более

500 * 300 * 535

Масса, кг, не более

19

Потребляемая мощность, В^А, не более

150

Напряжение питания переменным током, В Частота, Гц

от 198 до 242 от 49,5 до 50,5

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа

от +15 до +25

от 20 до 80 от 97,3 до 105,3

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Среднее время наработки до отказа, ч, не менее

10000

Средний срок службы, лет

5

Гарантийный срок, месяцев

12
