Сведения о средстве измерений: 96363-25 Машины испытательные

Номер по Госреестру СИ: 96363-25
96363-25 Машины испытательные
(MERTIS QBR)

Назначение средства измерений:
Машины испытательные MERTIS QBR (далее - машины) предназначены для измерений силы растяжения и перемещения (деформации) при проведении испытаний металлов, сплавов и полимерных материалов на ползучесть, длительную прочность и релаксацию.

Внешний вид. Машины испытательные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Машины испытательные
Рисунок № 1

Внешний вид. Машины испытательные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Машины испытательные
Рисунок № 2

Внешний вид. Машины испытательные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Машины испытательные
Рисунок № 3

Внешний вид.
Машины испытательные
Рисунок № 4

Внешний вид.
Машины испытательные
Рисунок № 5

Общие сведения

Дата публикации - 11.09.2025
Срок свидетельства - 09.09.2030
Номер записи - 271dad0a-2d18-93eb-dcb6-d826befeb5e9
ID в реестре СИ - 1426814
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Changchun Qianbang Test Equipment Co., Ltd.
Страна - КИТАЙ
Населенный пункт - 388, North Nuju Road, Economic Development Luyuan District, Changchun
Уведомление о начале осуществления предпринимательской деятельности -

OW_11 Гистограммы распределения количества владельцев по поверкам и областям СИ

Внимание!!
Отчет долго строится.

На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1913 от 2025.09.09 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Машины испытательные (MERTIS QBR)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Changchun Qianbang Test Equipment Co., Ltd.

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
96363-25 09.09.2030	Машины испытательные, MERTIS QBR Changchun Qianbang Test Equipment Co., Ltd. (КИТАЙ 388, North Nuju Road, Economic Development Luyuan District, Changchun)	ОТ МП	1 год
97088-25 08.12.2030	Машины испытательные, MERTIS QBS Changchun Qianbang Test Equipment Co., Ltd. (КИТАЙ 388, North Nuju Road, Economic Development Luyuan District, Changchun)	ОТ МП	1 год

V_25 Количество поверок СИ в ФГИС АРШИН по группам СИ

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).

При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.

На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.

Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.

Стоимость 200 руб. или по подписке

Кто поверяет Машины испытательные (MERTIS QBR)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Машины испытательные (MERTIS QBR)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Для работы с машинами используется программное обеспечение «merTEST-C» (далее -ПО), устанавливаемое на персональном компьютере. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

ПО «merTEST-C» защищено от несанкционированного доступа ключом электронной защиты.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	merTEST-C
Номер версии (идентификационный номер ПО), не ниже	1.0
Цифровой идентификатор ПО	C10EC5F07291E2BF47159 2E2F6F27FE3
Алгоритм вычисления цифрового идентификатора ПО	MD5

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и на маркировочную табличку типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе «Применение согласно предписаниям» документа «Машины испытательные MERTIS QBR. Руководство по эксплуатации».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г.

Стандарт предприятия Changchun Qianbang Test Equipment Co., Ltd, Китай

Правообладатель

Changchun Qianbang Test Equipment Co., Ltd, Китай

Адрес: 388, North Nuju Road, Economic Development Luyuan District, Changchun, China Телефон (факс): +0431-81083079

E-mail: ccqbsyx@163.com

Изготовитель

Changchun Qianbang Test Equipment Co., Ltd, Китай
Адрес: 388, North Nuju Road, Economic Development Luyuan District, Changchun, China Телефон (факс): +0431-81083079
E-mail: ccqbsyx@163.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, г. Чехов, Симферопольское ш., д. 2 Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

Принцип действия машин основан на преобразовании электрической энергии электромеханическим приводом в линейное перемещение подвижного захвата в соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.

Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, электрического привода, гидростанции (опционально, при поставке гидравлических захватов), тензорезисторного датчика силы, датчика перемещения подвижного захвата, электронного шкафа управления.

Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на траверсе. Машины модификаций QBR-50, QBR-100 оснащены электромеханическим приводом и датчиком силы, машины модификаций QBR-30J, QBR-50J рычажного типа (с мёртвым грузом) для испытаний на постоянную ползучесть.

Дополнительно диапазон измерений перемещения (деформации) образцов обеспечивается датчиками перемещений (деформаций) контактными. Датчики имеют возможность подключения к электронному шкафу управления машин.

Электронный шкаф управления предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.

Машины могут быть укомплектованы высокотемпературными печами, температурными камерами, а также датчиками перемещений (деформации) с различными диапазонами измерений, отвечающими требованиям испытаний в соответствии с таблицей 3.

Выпускаемые модификации машин различаются внешним видом, диапазоном измерений силы.

Общий вид машин приведен на рисунках 1-2.

Пломбирование осуществляется посредством нанесения наклейки на корпус машин в двух местах по диагонали. Место нанесения пломбировочной наклейки указано на рисунке 3.

Серийный номер машин в буквенно-числовом формате наносится методом печати на маркировочную табличку, расположенную на основании машины с левой стороны. Общий

вид маркировочной таблички приведён на рисунке 4. Нанесение знака поверки на машины

не предусмотрено.

Товарный знак сторону машин.

MERT/5

наносится краской на фронтальную

Внешний вид. Машины испытательные (MERTIS QBR), http://oei-analitika.ru

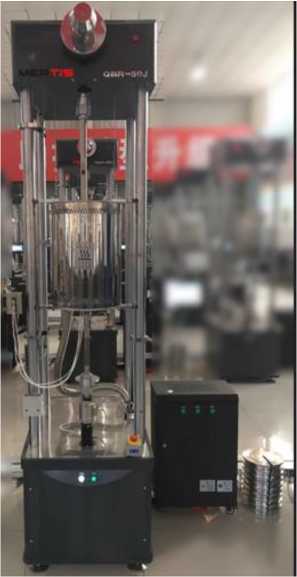

Рисунок 1 - Общий вид машин

испытательных MERTIS QBR-30J, QBR-50J

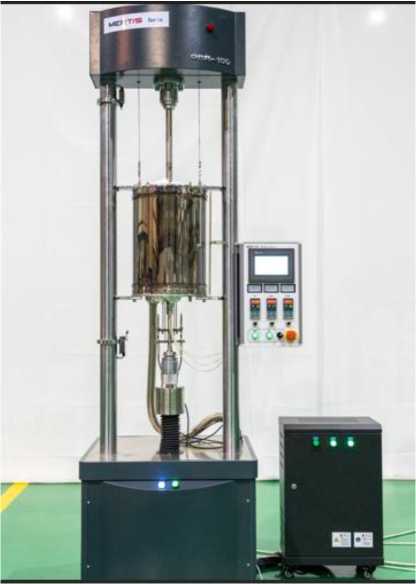

Рисунок 2 - Общий вид машин испытательных MERTIS

QBR-50, QBR-100

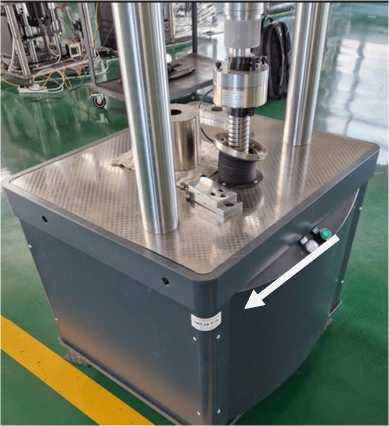

Рисунок 3 - Место нанесения пломбировочной наклейки

MERT/5 lnfoeme«i*.ru Л ГПГ Н^И

test IMSTR JHENTti SftTEhK Мй rip In China \ f LI IL riUWMSjitH

_т Машина испытательная ' МЕНТЕ QBR	Mod-el CJBR ICO	ehesw?
£ЛМ 9ЧЧ99Ч	Year 2024
Poivrr 220V
From 1 (Я №

Рисунок 4 - Общий вид маркировочной таблички

Таблица 6 -

Наименование	Обозначение	Количество, шт./экз.
1) Машина испытательная MERTIS QBR		1
2) Система управления и сбора данных	-	1
3) Программное обеспечение merTEST-C на электронном носителе	-	1
4) Персональный компьютер	-	1
5) Руководство пользователя по эксплуатации и обслуживанию на русском языке	-	1
6) Паспорт		1
7) Гидростанция	-	По заказу
8) Датчик перемещений (деформации)	-	По заказу

Таблица 2- Метрологические характеристики

Наименование характеристики	Значение
Модификация	QBR-30J	QBR-50J	QBR-50	QBR-100
Диапазон измерений силы	от 0,06 до 30,0	от 0,1 до 50,0	от 0,1 до	от 0,2 до 100
растяжения, кН	от 0,06 до 30,0	от 0,1 до 50,0	50,0	от 0,2 до 100
Пределы допускаемой
относительной
погрешности измерений
силы, %		±0,5

Таблица 3 - Метрологические характеристики перемещения (деформации)

Модификация датчика деформации

Базовая длина датчика, мм

Диапазон измерений перемещения (деформации)

Пределы допускаемой погрешности измерений перемещения (деформации)

Датчик перемещений (деформации) двухосевой

HEIDENHAIN

Настраиваемая

от 10 до 200 мм

от 0 до 10 мм

- абсолютной ±2,5 мкм, в диапазоне измерений от 0 до 0,5 мм включ.,
- относительной, в диапазоне измерений св. 0,5 мм, ±0,5 %

3648-010M-005M-ST

3648-010M-005M-HT

от -0,5 до 0,5

мм

- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ.
- относительной: ±0,5 % в диапазонах измерений от -0,5 до -0,3 и от 0,3 до 0,5 мм

Модификация датчика деформации	Базовая длина датчика, мм	Диапазон измерений перемещения (деформации)	Пределы допускаемой погрешности измерений перемещения (деформации)
3648-010M-010M-ST 3648-010M-010M-HT	10	от -1 до 1 мм	- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -1 до -0,3 и от 0,3 до 1 мм
3648-010M-025M-ST 3648-010M-025M-HT	10	от -2,5 до 2,5 мм	- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -2,5 до -0,3 и от 0,3 до 2,5 мм
3648-0125M-005M-ST 3648-0125M-005M-HT	12,5	от -0,5 до 0,5 мм	- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -0,5 до -0,3 и от 0,3 до 0,5 мм
3648-0125M-010M-ST 3648-0125M-010M-HT	12,5	от -1 до 1 мм	- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -1 до -0,3 и от 0,3 до 1 мм
3648-0125M-025M-ST 3648-0125M-025M-HT	12,5	от -2,5 до 2,5 мм	- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -2,5 до -0,3 и от 0,3 до 2,5 мм
3648-025M-005M-ST 3648-025M-005M-HT	25	от -0,5 до 0,5 мм	- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -0,5 до -0,3 и от 0,3 до 0,5 мм
3648-025M-010M-ST 3648-025M-010M-HT	25	от -1 до 1 мм	- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -1 до -0,3 и от 0,3 до 1 мм

Модификация датчика деформации	Базовая длина датчика, мм	Диапазон измерений перемещения (деформации)	Пределы допускаемой погрешности измерений перемещения (деформации)
3648-025M-025M-ST 3648-025M-025M-HT	25	от -2,5 до 2,5 мм	- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -2,5 до -0,3 и от 0,3 до 2,5 мм
3648-050M-005M-ST 3648-050M-005M-HT	50	от -0,5 до 0,5 мм	- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -0,5 до -0,3 и от 0,3 до 0,5 мм
3648-050M-010M-ST 3648-050M-010M-HT	50	от -1 до 1 мм	- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -1 до -0,3 и от 0,3 до 1 мм
3648-050M-025M-ST 3648-050M-025M-HT	50	от -2,5 до 2,5 мм	- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -2,5 до -0,3 и от 0,3 до 2,5 мм

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Модификация	QBR-30J	QBR-50J	QBR-50	QBR-100
Габаритные размеры модификации (Длина^хШирина^хВысота), мм, не более:
- машины	660^х900^х2700	660х900х270	740x650x2510	770x700x2710
- электронного шкафа управления	480x295x755	480x295x755	480x295x755	480x295x755
Масса, кг, не более	1500	1500	750	1000
Параметры электрического	220⁺²²-22 при подключении одной машины/ 380⁺³⁸-з8 при
питания:	подключении нескольких машин к источнику бесперебойного
- напряжение переменного		питания
тока, В
- частота переменного тока, Гц		от 49 до 51
Условия эксплуатации: - температура окружающей
среды, °С		от +15 до +30
- относительная влажность, %, не более			80

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч, не менее	10 000
Срок службы, лет, не менее	20
