Номер по Госреестру СИ: 96365-25
96365-25 Системы измерений проката круглого сечения
(МЦТЕ.401143.03)
Назначение средства измерений:
Системы измерений проката круглого сечения МЦТЕ.401143.030 (далее - система) предназначены для измерений диаметра круглого проката и номинального диаметра арматуры, сбора измерительной информации, ее обработки и вывода оператору.

Внешний вид.
Системы измерений проката круглого сечения
Рисунок № 1

Внешний вид.
Системы измерений проката круглого сечения
Рисунок № 2

Внешний вид.
Системы измерений проката круглого сечения
Рисунок № 3

Внешний вид.
Системы измерений проката круглого сечения
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) выполняет:
- автоматизированное управление составными частями системы;
- сбор измерительной информации;
- обработку измерительной информации и ее вывод оператору.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 -
ПО
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DataProcessingCore |
|
Номер версии (идентификационный номер) ПО |
1.4.1.0 |
|
Цифровой идентификатор ПО |
cd74623612b5997ac5634e313a61bad4 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
md5 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом и на боковую поверхность портала измерительного МЦТЕ.401921.002 с помощью самоклеящейся наклейки типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Описание работы» документа МЦТЕ.401143.030РЭ. «Системы
измерений проката круглого сечения МЦТЕ.401143.030. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Локальная поверочная схема для систем измерений проката круглого сечения
МЦТЕ.401143.030, утвержденная начальником ФГБУ «ГНМЦ» Минобороны России 17 января 2025 года
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное предприятие «Когерент»
(ООО «НПП «Когерент»)
ИНН 6234073446
Юридический адрес: 390047, Рязанская обл., г. Рязань, Куйбышевское ш., д.25а
Тел.: +7 (491) 220-30-15
E-mail: info@kogerent.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Когерент»
(ООО «НПП «Когерент»)
ИНН 6234073446
Адрес: 390047, Рязанская обл., г. Рязань, Куйбышевское ш., д.25а
Тел.: +7 (491) 220-30-15
E-mail: info@kogerent.ru
Испытательный центр
научныйФедеральное государственное бюджетное учреждение «Главный метрологический центр» Министерства обороны Российской Федерации
(ФГБУ «ГНМЦ» Минобороны России)
Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Когерент»(ООО «НПП «Когерент»)
ИНН 6234073446
Юридический адрес: 390047, Рязанская обл., г. Рязань, Куйбышевское ш., д.25а
Тел.: +7 (491) 220-30-15
E-mail: info@kogerent.ru
Принцип действия систем основан на измерении диаметра круглого проката и номинального диаметра арматуры с помощью четырех лазерных 2D-профилометров МЦТЕ.401143.030-05, которые закреплены при помощи кронштейна в таком положении, чтобы лучи лазера попадали на одну плоскость измерений. Излученный лазером луч, развёрнутый в идеально прямую линию, проецируется на поверхность измеряемого объекта. Световая линия повторяет форму профиля объекта в сечении. Отраженное от объекта изображение световой линии посредством объектива проецируется на фотоприемник, по координатам изображения микропроцессор производит вычисление координат световой линии. Результаты измерений профилометром посредством встроенного интерфейса передаются на компьютер.
Конструктивно система состоит из:
-
- шкафа вычислительного МЦТЕ.466453.001, предназначенного для сбора и обработки измерительной информации;
-
- портала измерительного МЦТЕ.401921.002, предназначенного для измерений диаметра круглого проката и номинального диаметра арматуры;
-
- приводной тележки МЦТЕ.304136.001, предназначенной для перемещения измерительного портала в линию проката;
-
- электрического шкафа МЦТЕ.565222.001, предназначенного для осуществления питания, коммутации и синхронизации составных частей системы;
-
- опорной рамы с рельсами, предназначенной для перемещения по ней тележки с измерительным порталом;
-
- блока подготовки воздуха, предназначенного для фильтрации и подачи воздуха на стекла измерительного портала;
-
- локального и удаленного монитора, предназначенных для отображения измерительной информации оператору;
-
- комплекта соединительных кабелей, предназначенных для электрического межблочного соединения составных частей системы.
Общий вид системы и ее основных составных частей представлен на рисунках 1 - 4. Заводской номер и знак утверждения типа наносится на идентификационный шильд на боковой поверхности портала измерительного МЦТЕ.401921.002 с помощью самоклеящейся наклейки типографским способом в цифровом формате - «001» и «002». Место нанесения заводского номера и знака утверждения типа представлено на рисунке 1. Нанесение знака поверки
на систему не предусмотрено. Защита от несанкционированного доступа системы не предусмотрена.
Место нанесения заводского номера и знака утверждения типа

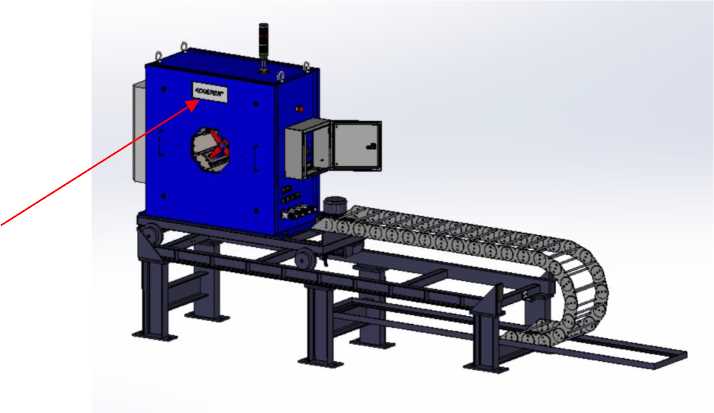

Рисунок 1 - Общий вид систем, место нанесения заводского номера и знака утверждения типа

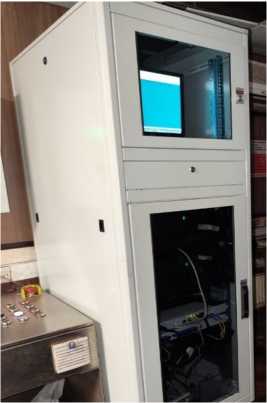

Рисунок 2 - Общий вид шкафа
вычислительного МЦТЕ.466453.001

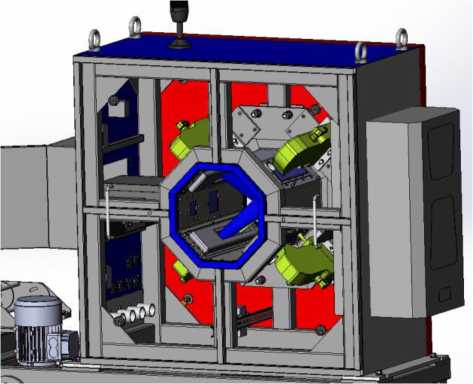

Рисунок 3 - Общий вид портала измерительного с лазерными 2D-nрофилометрами

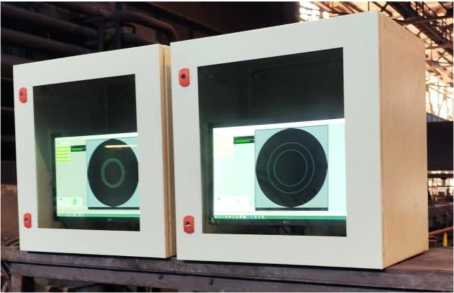

Рисунок 4 - Общий вид удаленных мониторов
Таблица 4 - Комплектность систем
|
Наименование |
Обозначение |
Количество |
|
Шкаф вычислительный |
МЦТЕ.466453.001 |
1 |
|
Портал измерительный |
МЦТЕ.401921.002 |
1 |
|
Приводная тележка |
МЦТЕ.304136.001 |
1 |
|
Электрический шкаф |
МЦТЕ.565222.001 |
1 |
|
Опорная рама с рельсами |
- |
1 |
|
Блок подготовки воздуха |
- |
1 |
|
Локальный монитор |
- |
1 |
|
Удаленный монитор в боксе |
- |
1 |
|
Комплект соединительных кабелей |
- |
1 |
|
Контрольные образцы диаметром 4, 12 и 22 мм |
3 | |
|
Руководство по эксплуатации |
МЦТЕ.401143.030РЭ |
1 |
|
Паспорт |
МЦТЕ.401143.030ПС |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений диаметра круглого проката, мм |
от 4 до 22 |
|
Пределы допускаемой абсолютной погрешности измерений диаметра, мм |
±0,02 |
|
Диапазон измерений номинального диаметра арматуры, мм |
от 4 до 22 |
|
Пределы допускаемой абсолютной погрешности измерений номинального диаметра арматуры, мм |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 323 до 437 |
|
- частота переменного тока, Гц |
от 47,5 до 52,5 |
|
Потребляемая мощность, Вт, не более |
3500 |
|
Габаритные размеры измерительного портала, мм |
1150x920x480 |
|
Габаритные размеры тележки с рельсами, мм |
3590x430x625 |
|
Масса измерительного портала, кг, не более |
180 |
|
Масса тележки с рельсами, кг, не более |
160 |
|
Условия эксплуатации: - температура воздуха окружающей среды, °С |
от 0 до +50 |
|
- относительная влажность воздуха при температуре не выше +25 °C, % |
до 90 |
|
- атмосферное давление, кПа |
от 86,6 до 106,7 |
