Номер по Госреестру СИ: 96371-25
96371-25 Расходомеры газа
(Аквилон-710)
Назначение средства измерений:
Расходомеры газа Аквилон-710 (далее - расходомеры) предназначены для измерений объемного расхода газа, приведенного к стандартным условиям (абсолютное давление 0,101325 МПа, температура плюс 20 °С).

Внешний вид.
Расходомеры газа
Рисунок № 1

Внешний вид.
Расходомеры газа
Рисунок № 2

Внешний вид.
Расходомеры газа
Рисунок № 3

Внешний вид.
Расходомеры газа
Рисунок № 4
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (далее - ПО). ПО обеспечивает расчет скорости и объемного расхода газа, формирование выходных сигналов, отображение значений на дисплее. ПО устанавливается в расходомеры на предприятии-изготовителе и не подлежит изменению в процессе эксплуатации.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
03.Х* |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
|
* «X» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится на табличку методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.5 «Методика (метод) измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
ТУ 26.51.52-014-33188510-2022 «Расходомеры газа Аквилон-710. Технические условия» Правообладатель
Общество с ограниченной ответственностью «МераПрибор»
(ООО «МераПрибор»)
ИНН 7810422444
Юридический адрес: 190020, г. Санкт-Петербург, Обводного Канала наб., д. 199-201, литер П, офис 20, 21, 22, 23
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: Россия, 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2; 308023, Россия, Белгородская обл., г. Белгород, ул. Садовая, д. 45а
Правообладатель
Общество с ограниченной ответственностью «МераПрибор»
(ООО «МераПрибор»)
ИНН 7810422444
Юридический адрес: 190020, г. Санкт-Петербург, Обводного Канала наб., д. 199-201, литер П, офис 20, 21, 22, 23
Расходомеры состоят из первичного преобразователя, в состав которого входит сенсор, и электронно-вычислительного блока (далее - ЭВБ). Сенсор расходомера состоит из двух термопреобразователей сопротивления, расположенных внутри защитных гильз. ЭВБ оснащается дисплеем и кнопками управления, с помощью которых можно производить настройку.
Принцип действия расходомеров основан на принципе термальной дисперсии. Маломощный нагреватель создает разность температур между двумя термопреобразователями путем нагрева одного из них на температуру выше температуры процесса. Разность температур прямо пропорциональна массовому расходу газа. Далее происходит вычисление объемного расхода газа, приведенного к стандартным условиям, с учетом физических свойств газа, которые записаны в ЭВБ, как условно-постоянные величины.
Первичный преобразователь и ЭВБ могут иметь интегральное или раздельное исполнение с удалением друг от друга до 20 м.
Расходомеры изготавливаются в двух модификациях, которые отличаются техническими характеристиками: Аквилон-710-1, Аквилон-710-2.
Аквилон-710-1 изготавливаются в общепромышленном исполнении, Аквилон-710-2 -в общепромышленном и взрывозащищенном исполнении.
Серийный номер в виде буквенно-цифрового обозначения, состоящий из букв латинского алфавита и арабских цифр, наносится методом лазерной гравировки на табличку, расположенную на ЭВБ.


Аквилон-710-2

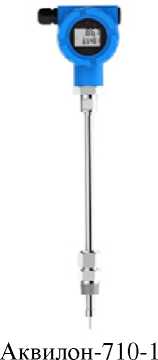

Рисунок 1 - Общий вид расходомеров
Пломбирование расходомеров осуществляется с помощью наклеек, наносимых на ЭВБ.
Нанесение знака поверки на расходомеры не предусмотрено.

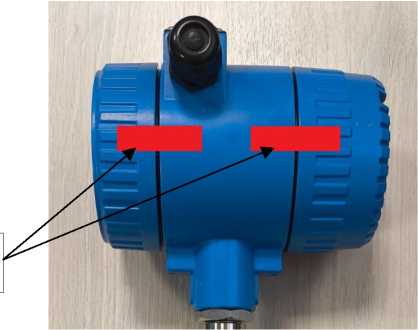

Места нанесения пломб

Рисунок 2 - Места пломбировки
Скорость нстокз газа:
Выходные сигналы:
Давление ты. треды:
Тендер и [ура изы. треды:
Напряжение шстннп:
DN:
Серийный плчер
ЕИ[ Ея qoq кМераприбар»
F чЕшмер сертификата еоетветстыгя* 'кол зякачя *
I Ея fib TIC: ТЗ < ib
11 пгр ешносп:
Место нанесения знака утверждения типа
Место нанесения серийного номера

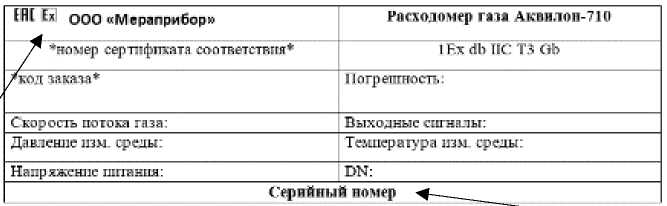

Рисунок 3 - Общий вид (схема) таблички
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода газа, приведенного к стандартным условиям, м3/ч1) 2) |
от 0,54 до 16000 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода газа, приведенного к стандартным условиям, %3) |
±(1,5 + 0,5•Qmax/Qизм) |
Примечание - Введены следующие обозначения: Qmax - максимальное значение диапазона измерений расхода газа, приведенного к стандартным условиям, м3/ч; Qизм - измеренное значение диапазона измерений расхода газа, приведенного к стандартным условиям, м3/ч. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Аквилон 710-1 |
Аквилон 710-2 | |
|
Номинальный диаметр измерительного трубопровода, мм |
от 25 до 350 |
от 25 до 450 |
|
Выходные сигналы: - токовый |
от 4 до 20 мА | |
|
- цифровой |
RS-485, HART | |
|
- частотно-импульсный |
от 0,5 до 10000 Гц | |
|
Напряжение переменного тока (частота от 50 до 60 Гц), В |
от 85 до 265 |
- |
|
Напряжение постоянного тока, В |
от 13,5 до 42 | |
|
Габаритные размеры ЭВБ и первичного преобразователя, мм, не более: - длина |
117 |
130 |
|
- ширина |
126 |
150 |
|
- высота |
552 |
1644 |
|
Масса ЭВБ и первичного преобразователя, кг, не более |
5 | |
|
Температура измеряемой среды °C |
от -40 до +150 |
от -40 до +450 |
|
Давление измеряемой среды, МПа, не более |
1,6; 41) |
1,6; 6,31) |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +60 | |
|
- относительная влажность, %, не более |
98 | |
|
- атмосферное давление, кПа |
от 86 до 106 | |
|
Маркировка взрывозащиты |
- |
1Ex db IIC T3 Gb |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP65 | |
|
1) При наличии в комплектности расходомера участка измерительного трубопровода. | ||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
87600 |
|
Назначенный срок службы, лет |
10 |
