Принцип действия расходомеров основан на эффекте Доплера. Частота ультразвукового сигнала при прохождении через контролируемую среду изменяется пропорционально скорости движения среды. Используются два ультразвуковых преобразователя, один из которых излучает ультразвуковой сигнал, а второй принимает - таким образом, по известной частоте излучаемого сигнала и измеренной частоте принятого сигнала определяется скорость потока.

Для измерений объемного расхода в расходомерах используется метод «скорость-площадь».

Площадь для напорных трубопроводов задается по результатам предварительных измерений внутреннего диаметра.

По измеренному объемному расходу и времени его измерений вычисляется объем жидкости.

Расходомеры могут использоваться автономно или в составе теплосчетчиков.

Расходомеры выпускаются в двух конструктивных вариантах: стационарном и портативном.

В состав стационарного расходомера входят:

• - два накладных ультразвуковых преобразователя с соединительными кабелями, являющиеся первичным преобразователем (ПП);

• - процессорный блок (ПБ) с жидкокристаллическим дисплеем.

• - блок питания (БП) с жидкокристаллическим дисплеем;

ПБ выполнен в металлическом корпусе и соединяется с ультразвуковыми ПП радиочастотным кабелем.

БП кроме жидкокристаллического дисплея имеет частотный выход по объемному расходу. БП дополнительно может быть оснащен энергонезависимой памятью архива измерений и цифровыми интерфейсами обмена информацией типа RS232 и/или RS485.

Портативный расходомер состоит из двух накладных ультразвуковых преобразователей (ПП), блока электронного (БЭ) и портативного персонального компьютера (ПК). БЭ портативного расходомера дополнительно имеет автономное питание от источника напряжением 12 В постоянного тока.

Расходомеры имеют 2 модификации, различающиеся между собой диапазонами измерений и конструктивным исполнением.

Стационарные расходомеры имеют 1 модификацию:

- 01.011.1 для напорных трубопроводов с жидкостями;

Портативные расходомеры имеют 1 модификацию:

- 01.012.2 на базе ноутбука для напорных трубопроводов с жидкостями;

Общий вид расходомеров и маркировка передних панелей показана на рисунках 1 и 2.

место нанесения знака утверждения типа

Процессорный блок

Блок питания

Накладные ультразвуковые преобразователи

Рисунок 1 - Стационарный расходомер модификации 01.011.1

блок электронный

Рисунок 2 - Портативный расходомер модификации 01.012.2

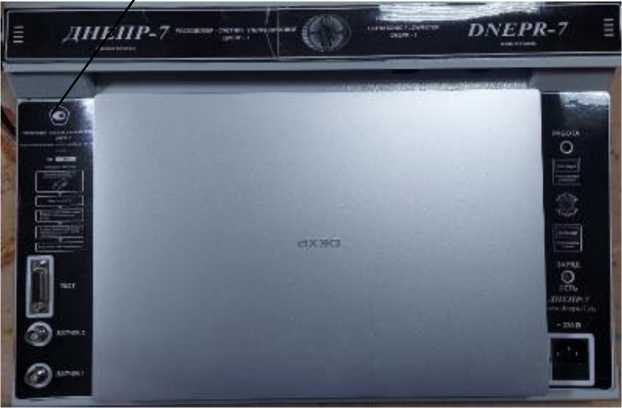

Передняя панель портативного расходомера модификации 01.012.2 показана на рисунке 3, место нанесения заводского номера - на рисунке 4.

Заводской номер, состоящий из 3 арабских цифр, наносится в левом верхнем углу блока электронного модификации 01.012.2 (см. рисунок 4). Заводской номер, состоящий из 4 арабских цифр, наносится в правой части процессорного блока и блока питания модификации 01.011.1. (см. рисунок 5).

место нанесения знака утверждения типа

Рисунок 3 - Передняя панель портативного расходомера

модификации 01.012.2

РАСХОДОМЕР ■ СЧЕТЧИК УЛЬТРАЗВУКОВОЙ ДНЕПР -7

(портативный вариант на базе ноутбука) для воды

01.012 2

Рисунок 4 - место нанесения заводского номера модификации 01.012.2

ULTRASONIC FLOW METER DNEPR-7 (SUPPLY UNIT)

РАСХОДОМЕР-СЧЕТЧИК УЛЬТРАЗВУКОВОЙ ДНЕПР-7 (БЛОК ПИТАНИЯ ) № ЕЁМЖА

Рисунок 5 - место нанесения заводского номера модификации 01.011.1

Схемы пломбировки блоков расходомеров от несанкционированного доступа приведены на рисунке 6. Пломбировка заключается в нанесении на головку одного из винтов, скрепляющих части корпуса блока, пластилина или другого пластичного материала с оттиском печати завода-изготовителя. Конструкция блоков обеспечивает невозможность их вскрытия без нарушения пломбы.

ПБ, БП модификации 01.011.1

БЭ модификации 01.012.2

(левый торец, см. фото)

Рисунок 6 - Схемы пломбировки блоков расходомеров (указано стрелкой)

Таблица 5

Примечание: Допускается поставка руководства по эксплуатации на электронном носителе.

Таблица 3

Таблица 4 - Показатели надежности
