Номер по Госреестру СИ: 96376-25
96376-25 Метеостанции ультразвуковые ручные
(МУР)
Назначение средства измерений:
Метеостанции ультразвуковые ручные МУР предназначены для измерений скорости и направления воздушного потока, температуры и относительной влажности воздуха, атмосферного давления.

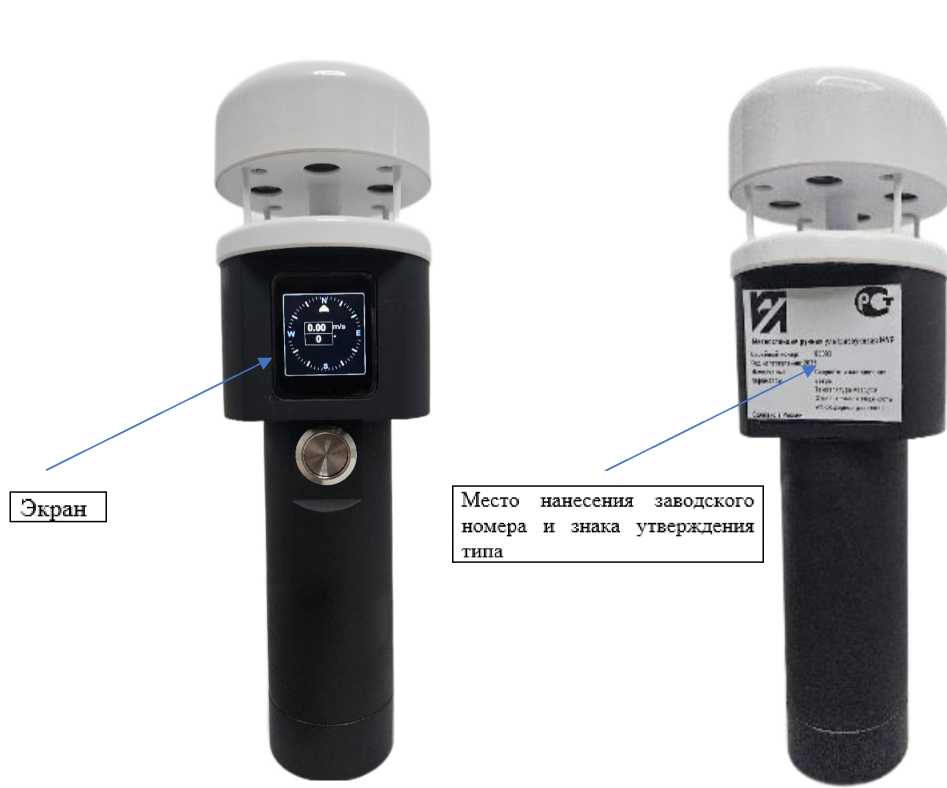

Внешний вид.
Метеостанции ультразвуковые ручные
Рисунок № 1
Программное обеспечение
Метеостанции имеют встроенное программное обеспечение (далее - ПО), которое обеспечивает преобразование и отображение результатов измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Конструкция метеостанций исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MUR-01 |
|
Номер версии (идентификационный номер) ПО |
1.X* |
|
*Обозначение «X» не относится к метрологически значимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист документов ВСЕЛ.416321.001 ПС «Метеостанции ультразвуковые ручные МУР. Паспорт» и ВСЕЛ.416321.001 РЭ «Метеостанции ультразвуковые ручные МУР. Руководство по эксплуатации» типографским способом и на этикетку на корпусе метеостанции методом лазерной печати с дальнейшим ламинированием этикетки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе ВСЕЛ.416321.001 РЭ «Метеостанции ультразвуковые ручные МУР. Руководство по эксплуатации», раздел 2 «Использование по назначению» и подраздел 2.2 «Использование изделия».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2815 от 25.11.2019 г.
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2712 от 19.11.2024 г.
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2415 от 21.11.2023 г.
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10"1 - V107 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2900 от 06.12.2019 г.
ВСЕЛ.416321.001 ТУ «Метеостанции ультразвуковые ручные МУР. Технические условия»
Правообладатель
Общество с ограниченной ответственностью «Инновационные технологии искусственного интеллекта»
(ООО «ИТИИ»)
ИНН 5017138493
Юридический адрес: 143541, Московская обл., г.о. Истра, д. Павловское, стр. 8
Телефон: +7 (901) 900-05-75
Web-сайт: https://itii.info
E-mail: itii.info@yandex.ru
Изготовитель
Общество с ограниченной ответственностью «Инновационные технологии искусственного интеллекта»(ООО «ИТИИ»)
ИНН 5017138493
Адрес: 143541, Московская обл., г.о. Истра, д. Павловское, стр. 8
Телефон: +7 (901) 900-05-75
Web-сайт: https://itii.info
E-mail: itii.info@yandex.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр-кт, 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Инновационные технологии искусственного интеллекта»
(ООО «ИТИИ»)
ИНН 5017138493
Юридический адрес: 143541, Московская обл., г.о. Истра, д. Павловское, стр. 8
Телефон: +7 (901) 900-05-75
Web-сайт: https://itii.info
E-mail: itii.info@yandex.ru
Конструктивно метеостанции ультразвуковые ручные МУР (далее - метеостанции) представляют собой единый корпус, внутри которого размещены ультразвуковые преобразователи, микропроцессор, а также модуль отображения и вывода информации, в состав которого входит OLED-дисплей. Полученные значения преобразовываются микропроцессором и выводятся на дисплей. Нижняя часть корпуса представляет из себя металлическую ручку с возможность установки на штатив, внутри которой размещены аккумуляторы.
Принцип действия метеостанций:
-
- при измерении скорости и направления ветра основан на изменении времени распространения ультразвукового сигнала между излучателем и приемником в зависимости от скорости и направления воздушного потока (ветра);
-
- при измерении температуры воздуха основан на зависимости электрического сопротивления платины от температуры окружающей среды;
-
- при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;
-
- при измерении атмосферного давления основан на изменении емкости конденсатора (емкостной преобразователь) или изменении частоты вибрационно-частотного преобразователя (вибрационно-частотный преобразователь) в зависимости от изменения атмосферного давления.
Питание метеостанций осуществляется от аккумулятора типа 18650, аккумуляторы заряжаются с помощью зарядного устройства от источника питания переменным током от 110 до 230 В и частотой 50/60 Гц.
Нанесение знака поверки непосредственно на метеостанции не предусмотрено.
Заводской номер, состоящий из пяти арабских цифр, наносится на этикетку на корпусе метеостанции методом лазерной печати с дальнейшим ламинированием этикетки. Внешний вид метеостанций и места нанесения заводского номера и знака утверждения типа представлены на рисунке 1. Пломбирование метеостанций не предусмотрено.
а) Вид спереди
б) Вид сзади
Рисунок 1 - Внешний вид метеостанций
Таблица 5 - Комплектность метеостанций ультразвуковых ручных МУР
|
Наименование |
Обозначение |
Количество |
|
Метеостанция ультразвуковая ручная |
МУР |
1 шт. |
|
Зарядное устройство |
ЗУ |
1 шт. |
|
Кейс ударопрочный |
Малютка-1 |
1 шт. |
|
Аккумулятор типа 18650 |
АКБ |
3 шт. |
|
Штатив |
ШТ |
1 шт. |
|
Руководство по эксплуатации |
ВСЕЛ.416321.001 РЭ |
1 экз. |
|
Паспорт |
ВСЕЛ.416321.001 ПС |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры воздуха, °С |
от -60,0 до +80,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С: -в диапазоне св. -20 °С до +40 °С включ.; |
±0,1 |
|
-в диапазоне от -60 °С до -20 °С включ. и св. +40 °C до +80 °C |
±0,3 |
|
Диапазон измерений относительной влажности воздуха, % |
от 1 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: -в диапазоне от 1 % до 90 % включ.; |
±2 |
|
-в диапазоне св. 90 % до 100 % |
±3 |
|
Диапазон измерений атмосферного давления, гПа |
от 300 до 1200 |
|
Пределы допускаемой абсолютной погрешности измерений |
±0,3 |
|
атмосферного давления, гПа | |
|
Диапазон измерений скорости воздушного потока, м/с |
от 0,3 до 40,0 |
|
Пределы допускаемой погрешности измерений скорости воздушного потока: -абсолютной, в диапазоне от 0,3 до 10,0 м/с включ., м/с |
±0,3 |
|
-относительной, в диапазоне св. 10,0 до 40,0 м/с, % |
±3 |
|
Диапазон измерений направления воздушного потока |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений |
±2° |
|
направления воздушного потока |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания МУР |
Аккумулятор типа 18650 3,7 В |
|
Напряжение питания зарядного устройства, В |
от 110 до 230 |
|
Потребляемая мощность, Вт, не более |
20 |
|
Габаритные размеры, мм, не более: -диаметр -высота |
82 248 |
|
Масса, кг, не более |
0,5 |
|
Условия эксплуатации: -температура воздуха, °C -относительная влажность воздуха, % -атмосферное давление, гПа |
от -60 до +80 от 1 до 100 от 300 до 1200 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
20000 |
|
Средний срок службы, лет |
15 |
