Номер по Госреестру СИ: 76702-25
76702-25 Автотопливозаправщики и автоцистерны
(тип 5668)
Назначение средства измерений:
Автотопливозаправщики и автоцистерны тип 5668 (далее - АТЗ и АЦ) предназначены для измерений объема светлых нефтепродуктов.
Внешний вид.
Автотопливозаправщики и автоцистерны
Рисунок № 1
Внешний вид.
Автотопливозаправщики и автоцистерны
Рисунок № 2
Внешний вид.
Автотопливозаправщики и автоцистерны
Рисунок № 3
Внешний вид.
Автотопливозаправщики и автоцистерны
Рисунок № 4
Внешний вид.
Автотопливозаправщики и автоцистерны
Рисунок № 5
Внешний вид.
Автотопливозаправщики и автоцистерны
Рисунок № 6
Внешний вид.
Автотопливозаправщики и автоцистерны
Рисунок № 7
Внешний вид.
Автотопливозаправщики и автоцистерны
Рисунок № 8
Внешний вид.
Автотопливозаправщики и автоцистерны
Рисунок № 9
Общие сведения
Дата публикации - 18.08.2025
Срок свидетельства - 15.08.2030
Номер записи - 124cddf7-f15e-2fe6-43ab-9a696a351ad8
ID в реестре СИ - 1426783
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Предприятие по производству энергосберегающего оборудования "Энергомаш"
Страна - РОССИЯ
Населенный пункт - Россия, Челябинская обл., Чебаркульский р-н,5 км а/д Чебаркуль-Архангельское
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2841 от 2019.11.29 Об утверждении типов средств измерений
№1699 от 2025.08.15 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Автотопливозаправщики и автоцистерны (тип 5668)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Предприятие по производству энергосберегающего оборудования "Энергомаш"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
76702-25 15.08.2030 |
Автотопливозаправщики и автоцистерны, тип 5668 Общество с ограниченной ответственностью "Предприятие по производству энергосберегающего оборудования "Энергомаш" (РОССИЯ Россия, Челябинская обл., Чебаркульский р-н,5 км а/д Чебаркуль-Архангельское) |
ОТ МП |
2 года |
Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.
В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.
В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.
Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Автотопливозаправщики и автоцистерны (тип 5668)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Автотопливозаправщики и автоцистерны (тип 5668)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится фотохимическим или ударным способом на информационную табличку, прикрепляемую на цистерну АТЗ и АЦ, и типографским способом на титульный лист руководства по эксплуатации и формуляра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» документов АТЗ 5668.00.00.000.РЭ «Автотопливозаправщики тип 5668. Руководство по эксплуатации» и АЦ 5668.00.00.000.РЭ «Автоцистерны тип 5668. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средствам измеренийПриказ Росстандарта № 2356 от 26.09.2022 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 4521-001-21517991-2001 «Автотопливозаправщики и автоцистерны тип 5668 и их модификации. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Предприятие по производству энергосберегающего оборудования «Энергомаш»
(ООО «Энергомаш»)
ИНН: 7415011651
Юридический адрес: 423810, Республика Татарстан, г. Набережные Челны, пр-кт Хасана Туфана, д. 12, офис 1910
Изготовитель
Общество с ограниченной ответственностью «Предприятие по производству энергосберегающего оборудования «Энергомаш»(ООО «Энергомаш»)
ИНН: 7415011651
Юридический адрес: 423810, Республика Татарстан, г. Набережные Челны, пр-кт Хасана Туфана, д. 12, офис 1910
Место осуществления деятельности: Россия, Челябинская обл., Чебаркульский р-н, 5 км а/д Чебаркуль-Архангельское
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области»(ФБУ «Челябинский ЦСМ»)
Адрес: 454020, Челябинская обл., г. Челябинск, ул. Энгельса, д. 101
Принцип действия АТЗ и АЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта.
АТЗ и АЦ являются мерой полной вместимости, используются для транспортирования, кратковременного хранения и заправки светлыми нефтепродуктами автомобилей, различных механизмов и машин с одновременным измерением выданного объема топлива измерительным устройством топливораздачи (для АТЗ).
Конструкция цистерны АТЗ и АЦ выполнена в поперечном сечении в форме «чемодан» и может состоять из одной или нескольких секций. Каждая из секций может иметь разную номинальную вместимость. Корпус цистерны изготовлен из листовой углеродистой стали и усилен внутри перегородками, выполняющими так же роль поперечных волнорезов.
В верхней части каждой секции (при наличии нескольких секций) цистерны приварена горловина прямоугольной формы, с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном, воздухоотводящими трубками, в нижней части каждой секции цистерны установлены опоры. На цистерне имеется площадка обслуживания с противоскользящей поверхностью в зоне обслуживания горловины. Для подъема на площадку обслуживания служит лестница.
Электрооборудование АТЗ и АЦ состоит из системы световой сигнализации и наружного освещения. АТЗ и АЦ снабжается противопожарными средствами, к которым относятся: огнетушитель, ящик для песка, заземляющее устройство, цепь походного заземления.
Наполнение цистерны АТЗ и АЦ осуществляется через заливной люк горловины при использовании внешнего или собственного насоса. Опорожнение цистерны АТЗ и АЦ происходит с помощью насоса или самотеком.
Узел выдачи топлива АТЗ состоит из фильтра тонкой очистки, счетчика жидкости утвержденного типа, предохранительного клапана и раздаточного рукава с раздаточным краном (пистолетом).
АТЗ и АЦ имеют следующие модификации:
АТЗ-3; АТЗ-3,5; АТЗ-4; АТЗ-4,5; АТЗ-5; АТЗ-5,5; АТЗ-6; АТЗ-6,5; АТЗ-7; АТЗ-7,5; АТЗ-8; АТЗ-8,5; АТЗ-9; АТЗ-9,5; АТЗ-10; АТЗ-10,5; АТЗ-11; АТЗ-11,5; АТЗ-12; АТЗ-12,5; АТЗ-13; АТЗ-13,5; АТЗ-14; АТЗ-14,5; АТЗ-15; АТЗ-15,5; АТЗ-16; АТЗ-16,5; АТЗ-17; АТЗ-17,5; АТЗ-18; АТЗ-18,5; АТЗ-19; АТЗ-19,5; АТЗ-20; АТЗ-20,5; АТЗ-21; АТЗ-21,5; АТЗ-22; АТЗ-22,5; АТЗ-23; АТЗ-23,5; АТЗ-24; АТЗ-25; АТЗ-26; АТЗ-27; АТЗ-28; АТЗ-29; АТЗ-30;
АЦ-3; АЦ-3,5; АЦ-4; АЦ-4,5; АЦ-5; АЦ-5,5; АЦ-6; АЦ-6,5; АЦ-7; АЦ-7,5; АЦ-8; АЦ-8,5; АЦ-9; АЦ-9,5; АЦ-10; АЦ-10,5; АЦ-11; АЦ-11,5; АЦ-12; АЦ-12,5; АЦ-13; АЦ-13,5; АЦ-14; АЦ-14,5; АЦ-15; АЦ-15,5; АЦ-16; АЦ-16,5; АЦ-17; АЦ-17,5; АЦ-18; АЦ-18,5; АЦ-19; АЦ-19,5; АЦ-20; АЦ-20,5; АЦ-21; АЦ-21,5; АЦ-22; АЦ-22,5; АЦ-23; АЦ-23,5; АЦ-24; АЦ-25; АЦ-26; АЦ-27; АЦ-28; АЦ-29; АЦ-30.
Общий вид АТЗ и АЦ представлен на рисунках 1, 2. Место пломбирования от несанкционированного доступа обозначено на рисунках 3, 4, 5. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится фотохимическим или ударным способом на информационную табличку АТЗ и АЦ, расположенную на цистерне АТЗ и АЦ (рисунок 6). Нанесение знака поверки осуществляется ударным способом на маркировочную табличку, указатель уровня (мерный угольник), расположенный в горловине (рисунок 7), а так же оттиском клейма в формуляр АТЗ и АЦ.
■ W
ОГНЕОП U НО

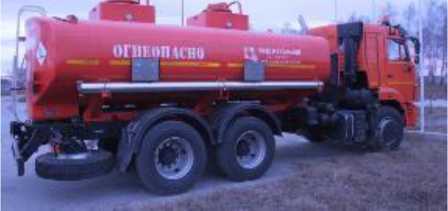

Рисунок 1 - Общий вид АТЗ и АЦ
с двумя секциями

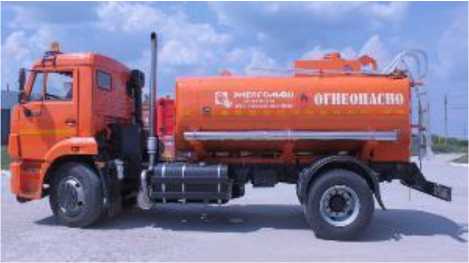

Рисунок 2 - Общий вид АТЗ и АЦ
с одной секцией
Место пломбирования
Рисунок 3 - Запорный механизм крышки заливной горловины и кран сливной отстойника
Место пломбирования
Место пломбирования
Рисунок 4 - Ручка открывания технологического отсека, заглушка быстроразъемного соединения

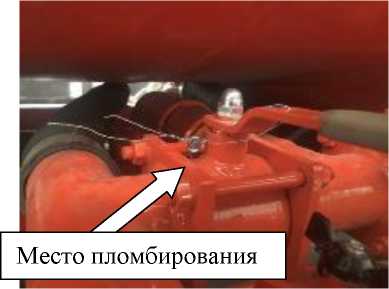

Рисунок 5 - Кран шаровый на трубопроводе
ВЫПУСК отк [ ■
I ЦИСТЕРНА 11 Н рту '| 45/i
И ЛР1СЛ I—~ _ VI4
| Г- • I UJZ“f • ,»* Ы |
Тэх.гнлл : I
I НГХС ГС®.
I ^Hacnunj 1 1.г|ггиси
I hvi»^1 M3Z1L
|| cm.et.1 ’ i|— | г.
I] Mj ЦЛШ «4 1 nt f rt I
I’ in; v I---------
j "® ООО «ЭНЕРГОМАШ* ™ '£Г|
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения знака поверки

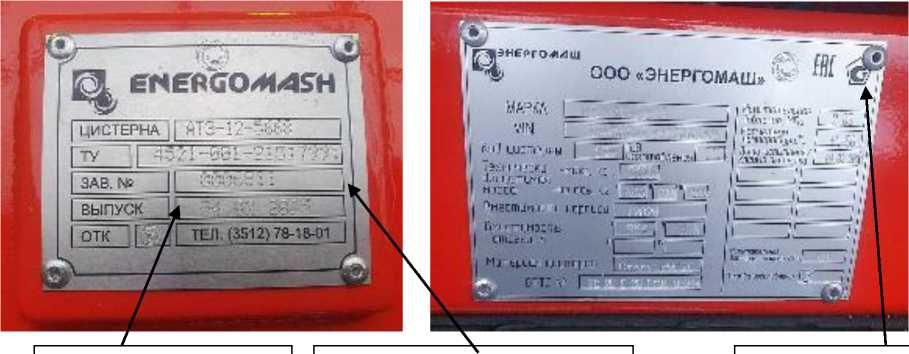

Рисунок 6 - Информационные таблички с местами нанесения заводского номера и знака утверждения типа
I Указатель уровня
Место Оля нанесения знака поверки
В (4:1)
I
Верхний борт цистерны

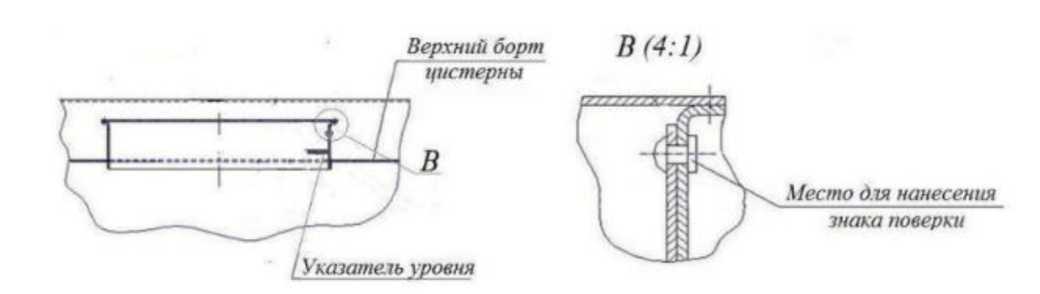

Рисунок 7 - Место нанесения знака поверки на горловине
Таблица 4
|
Наименование |
Обозначение |
Количество |
|
АТЗ или АЦ в сборе (по заказу) |
тип 5668 |
1 шт. |
|
Комплектующие согласно комплектовочной ведомости |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Счетчик жидкости для АТЗ с комплектом эксплуатационных документов |
по заказу |
1 шт. |
|
Эксплуатационные документы | ||
|
Руководство по эксплуатации (по заказу): АТЗ АЦ |
АТЗ 5668.00.00.000.РЭ АЦ 5668.00.00.000.РЭ |
1 экз. |
|
Формуляр (по заказу): АТЗ АЦ |
АТЗ 5668.00.00.000.ФО АЦ 5668.00.00.000.ФО |
1 экз. |
представлены в таблицах 1 - 3.
Таблица 1 - Метрологические характеристики
|
Модификация АТЗ и АЦ |
Номинальная вместимость цистерны, м3 |
Разность между номинальной и действительной вместимостью, м3, не более |
Номинальная вместимость секций, м3 |
Пределы допускаемой относительной погрешности вместимости цистерны (секций), % |
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
АЦ-3/АТЗ-3 |
3 |
± 0,08 |
от 0,5 до 3,0 |
±0,4 |
0,003 |
|
АЦ-3,5/АТЗ-3,5 |
3,5 |
± 0,09 |
от 0,5 до 3,5 |
±0,4 |
0,0035 |
|
АЦ-4/АТЗ-4 |
4 |
± 0,10 |
от 0,5 до 4,0 |
±0,4 |
0,004 |
|
АЦ-4,5/АТЗ-4,5 |
4,5 |
± 0,11 |
от 0,5 до 4,5 |
±0,4 |
0,0045 |
|
АЦ-5/АТЗ-5 |
5 |
± 0,10 |
от 0,5 до 5,0 |
±0,4 |
0,005 |
|
АЦ-5,5/АТЗ-5,5 |
5,5 |
± 0,11 |
от 0,5 до 5,5 |
±0,4 |
0,0055 |
|
АЦ-6/АТЗ-6 |
6 |
± 0,12 |
от 0,5 до 6,0 |
±0,4 |
0,006 |
|
АЦ-6,5/АТЗ-6,5 |
6,5 |
± 0,13 |
от 0,5 до 6,5 |
±0,4 |
0,0065 |
|
АЦ-7/АТЗ-7 |
7 |
± 0,14 |
от 0,5 до 7,0 |
±0,4 |
0,007 |
|
АЦ-7,5/АТЗ-7,5 |
7,5 |
± 0,15 |
от 0,5 до 7,5 |
±0,4 |
0,0075 |
|
АЦ-8/АТЗ-8 |
8 |
± 0,16 |
от 0,5 до 8,0 |
±0,4 |
0,008 |
|
АЦ-8,5/АТЗ-8,5 |
8,5 |
± 0,17 |
от 0,5 до 8,5 |
±0,4 |
0,0085 |
|
АЦ-9/АТЗ-9 |
9 |
± 0,18 |
от 0,5 до 9,0 |
±0,4 |
0,009 |
|
АЦ-9,5/АТЗ-9,5 |
9,5 |
± 0,19 |
от 0,5 до 9,5 |
±0,4 |
0,0095 |
|
АЦ-10/АТЗ-10 |
10 |
± 0,20 |
от 0,5 до 10,0 |
±0,4 |
0,01 |
|
АЦ-10,5/АТЗ-10,5 |
10,5 |
± 0,16 |
от 0,5 до 10,5 |
±0,4 |
0,0105 |
|
АЦ-11/АТЗ-11 |
11 |
± 0,17 |
от 0,5 до 11,0 |
±0,4 |
0,011 |
|
АЦ-11,5/АТЗ-11,5 |
11,5 |
± 0,17 |
от 0,5 до 11,5 |
±0,4 |
0,0115 |
|
АЦ-12/АТЗ-12 |
12 |
± 0,18 |
от 0,5 до 12,0 |
±0,4 |
0,012 |
|
АЦ-12,5/АТЗ-12,5 |
12,5 |
± 0,19 |
от 0,5 до 12,5 |
±0,4 |
0,0125 |
|
АЦ-13/АТЗ-13 |
13 |
± 0,20 |
от 0,5 до 13,0 |
±0,4 |
0,013 |
|
АЦ-13,5/АТЗ-13,5 |
13,5 |
± 0,20 |
от 0,5 до 13,5 |
±0,4 |
0,0135 |
|
АЦ-14/АТЗ-14 |
14 |
± 0,21 |
от 0,5 до 14,0 |
±0,4 |
0,014 |
|
АЦ-14,5/АТЗ-14,5 |
14,5 |
± 0,22 |
от 0,5 до 14,5 |
±0,4 |
0,0145 |
|
АЦ-15/АТЗ-15 |
15 |
± 0,23 |
от 0,5 до 15,0 |
±0,4 |
0,015 |
|
АЦ-15,5/АТЗ-15,5 |
15,5 |
± 0,23 |
от 0,5 до 15,5 |
±0,4 |
0,0155 |
|
АЦ-16/АТЗ-16 |
16 |
± 0,24 |
от 0,5 до 16,0 |
±0,4 |
0,016 |
|
Продолжение таблицы 1 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
АЦ-16,5/АТЗ-16,5 |
16,5 |
± 0,25 |
от 0,5 до 16,5 |
±0,4 |
0,0165 |
|
АЦ-17/АТЗ-17 |
17 |
± 0,26 |
от 0,5 до 17,0 |
±0,4 |
0,017 |
|
АЦ-17,5/АТЗ-17,5 |
17,5 |
± 0,26 |
от 0,5 до 17,5 |
±0,4 |
0,0175 |
|
АЦ-18/АТЗ-18 |
18 |
± 0,27 |
от 0,5 до 18,0 |
±0,4 |
0,018 |
|
АЦ-18,5/АТЗ-18,5 |
18,5 |
± 0,28 |
от 0,5 до 18,5 |
±0,4 |
0,0185 |
|
АЦ-19/АТЗ-19 |
19 |
± 0,29 |
от 0,5 до 19,0 |
±0,4 |
0,019 |
|
АЦ-19,5/АТЗ-19,5 |
19,5 |
± 0,29 |
от 0,5 до 19,5 |
±0,4 |
0,0195 |
|
АЦ-20/АТЗ-20 |
20 |
± 0,30 |
от 0,5 до 20,0 |
±0,4 |
0,02 |
|
АЦ-20,5/АТЗ-20,5 |
20,5 |
± 0,31 |
от 0,5 до 20,5 |
±0,4 |
0,0205 |
|
АЦ-21/АТЗ-21 |
21 |
± 0,32 |
от 0,5 до 21,0 |
±0,4 |
0,021 |
|
АЦ-21,5/АТЗ-21,5 |
21,5 |
± 0,32 |
от 0,5 до 21,5 |
±0,4 |
0,0215 |
|
АЦ-22/АТЗ-22 |
22 |
± 0,33 |
от 0,5 до 22,0 |
±0,4 |
0,022 |
|
АЦ-22,5/АТЗ-22,5 |
22,5 |
± 0,34 |
от 0,5 до 22,5 |
±0,4 |
0,0225 |
|
АЦ-23/АТЗ-23 |
23 |
± 0,35 |
от 0,5 до 23,0 |
±0,4 |
0,023 |
|
АЦ-23,5/АТЗ-23,5 |
23,5 |
± 0,35 |
от 0,5 до 23,5 |
±0,4 |
0,0235 |
|
АЦ-24/АТЗ-24 |
24 |
± 0,36 |
от 0,5 до 24,0 |
±0,4 |
0,024 |
|
АЦ-25/АТЗ-25 |
25 |
± 0,38 |
от 0,5 до 25,0 |
±0,4 |
0,025 |
|
АЦ-26/АТЗ-26 |
26 |
± 0,39 |
от 0,5 до 26,0 |
±0,4 |
0,026 |
|
АЦ-27/АТЗ-27 |
27 |
± 0,41 |
от 0,5 до 27,0 |
±0,4 |
0,027 |
|
АЦ-28/АТЗ-28 |
28 |
± 0,42 |
от 0,5 до 28,0 |
±0,4 |
0,028 |
|
АЦ-29/АТЗ-29 |
29 |
± 0,44 |
от 0,5 до 29,0 |
±0,4 |
0,029 |
|
АЦ-30/АТЗ-30 |
30 |
± 0,45 |
от 0,5 до 30,0 |
±0,4 |
0,03 |
Таблица 2 - Основные технические характеристики
Модификация
АТЗ и АЦ
1
АЦ-3/
АТЗ-3
АЦ-3,5/
АТЗ-3,5
АЦ-4/
АТЗ-4
АЦ-4,5/
АТЗ-4,5
АЦ-5/
АТЗ-5
АЦ-5,5/
АТЗ-5,5
АЦ-6/
АТЗ-6
АЦ-6,5/
АТЗ-6,5
АЦ-7/
АТЗ-7
АЦ-7,5/
АТЗ-7,5
АЦ-8/
АТЗ-8
АЦ-8,5/
АТЗ-8,5
АЦ-9/
АТЗ-9
АЦ-9,5/
АТЗ-9,5
АЦ-10/
АТЗ-10
13000
13000
13000
13000
13000
14000
15000
16000
17000
18000
19000
20000
21000
22000
23000
7000
7000
7000
7000
7000
7800
8000
8000
8000
8000
8200
8200
8200
9000
9100
2500
2500
2500
2500
2500
2500
2500
2500
2500
2500
2500
2500
2500
2500
2550
о о ч о ю
о Е
св"
Н О О
2 га
3000
3000
3000
3000
3000
3000
3200
3200
3200
3200
3200
3200
3200
3200
3500
от 1 до 6 включ.
от 1 до 6 включ.
от 1 до 6 включ.
от 1 до 6 включ.
от 1 до 6 включ.
от 1 до 6 включ.
от 1 до 6 включ.
от 1 до 6 включ.
от 1 до 6 включ.
от 1 до 6 включ.
от 1 до 6 включ.
от 1 до 6 включ.
от 1 до 6 включ.
от 1 до 6 включ.
от 1 до 6 включ.
„ <и л <и
Он о О 1С
уровня, м3, не менее
10
12
14
16
18
20
22
24
26
28
30
32
34
36
38
40
10
12
14
16
18
20
22
24
25
27
28
30
31
33
28
30
32
34
36
38
40
42
44
46
48
50
52
54
56
0,06
0,07
0,08
0,09
0,10
0,16
0,19
0,20
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
АЦ-10,5/ АТЗ-10,5 |
24000 |
9100 |
2550 |
3500 |
от 1 до 6 включ. |
42 |
34 |
58 |
0,21 |
|
АЦ-11/ АТЗ-11 |
23000 |
9100 |
2550 |
3500 |
от 1 до 6 включ. |
44 |
36 |
60 |
0,22 |
|
АЦ-11,5/ АТЗ-11,5 |
23500 |
9100 |
2500 |
3500 |
от 1 до 6 включ. |
46 |
38 |
62 |
0,23 |
|
АЦ-12/ АТЗ-12 |
24000 |
9200 |
2550 |
3500 |
от 1 до 6 включ. |
48 |
40 |
64 |
0,24 |
|
АЦ-12,5/ АТЗ-12,5 |
24500 |
9200 |
2550 |
3500 |
от 1 до 6 включ. |
50 |
42 |
66 |
0,25 |
|
АЦ-13/ АТЗ-13 |
25000 |
9200 |
2550 |
3500 |
от 1 до 6 включ. |
52 |
43 |
68 |
0,26 |
|
АЦ-13,5/ АТЗ-13,5 |
25500 |
9200 |
2550 |
3500 |
от 1 до 6 включ. |
54 |
45 |
70 |
0,27 |
|
АЦ-14/ АТЗ-14 |
26000 |
9300 |
2550 |
3500 |
от 1 до 6 включ. |
56 |
47 |
72 |
0,28 |
|
АЦ-14,5/ АТЗ-14,5 |
26500 |
9300 |
2550 |
3500 |
от 1 до 6 включ. |
58 |
49 |
74 |
0,29 |
|
АЦ-15/ АТЗ-15 |
27000 |
9300 |
2550 |
3500 |
от 1 до 6 включ. |
60 |
50 |
76 |
0,30 |
|
АЦ-15,5/ АТЗ-15,5 |
27500 |
9300 |
2550 |
3500 |
от 1 до 6 включ. |
62 |
52 |
78 |
0,31 |
|
АЦ-16/ АТЗ-16 |
28000 |
9300 |
2550 |
3500 |
от 1 до 6 включ. |
64 |
53 |
80 |
0,32 |
|
АЦ-16,5/ АТЗ-16,5 |
28500 |
9500 |
2550 |
3500 |
от 1 до 6 включ. |
66 |
55 |
82 |
0,33 |
|
АЦ-17/ АТЗ-17 |
29000 |
9500 |
2550 |
3500 |
от 1 до 6 включ. |
68 |
56 |
84 |
0,34 |
|
АЦ-17,5/ АТЗ-17,5 |
30000 |
9500 |
2550 |
3500 |
от 1 до 6 включ. |
70 |
58 |
86 |
0,35 |
|
АЦ-18/ АТЗ-18 |
30500 |
9500 |
2550 |
3500 |
от 1 до 6 включ. |
72 |
60 |
88 |
0,36 |
|
АЦ-18,5/ АТЗ-18,5 |
31000 |
10000 |
2550 |
3500 |
от 1 до 6 включ. |
74 |
62 |
90 |
0,37 |
|
АЦ-19/ АТЗ-19 |
31500 |
10000 |
2550 |
3500 |
от 1 до 6 включ. |
76 |
63 |
92 |
0,38 |
|
АЦ-19,5/ АТЗ-19,5 |
32000 |
10000 |
2550 |
3500 |
от 1 до 6 включ. |
78 |
64 |
94 |
0,39 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
АЦ-20/ АТЗ-20 |
32200 |
11000 |
2550 |
4000 |
от 1 до 6 включ. |
80 |
65 |
96 |
0,40 |
|
АЦ-20,5/ АТЗ-20,5 |
32400 |
11000 |
2550 |
4000 |
от 1 до 6 включ. |
82 |
67 |
98 |
0,41 |
|
АЦ-21/ АТЗ-21 |
32600 |
11000 |
2550 |
4000 |
от 1 до 6 включ. |
84 |
68 |
100 |
0,42 |
|
АЦ-21,5/ АТЗ-21,5 |
32800 |
10000 |
2550 |
4000 |
от 1 до 6 включ. |
86 |
70 |
102 |
0,43 |
|
АЦ-22/ АТЗ-22 |
33100 |
11000 |
2550 |
4000 |
от 1 до 6 включ. |
88 |
71 |
104 |
0,44 |
|
АЦ-22,5/ АТЗ-22,5 |
33200 |
11000 |
2550 |
4000 |
от 1 до 6 включ. |
90 |
73 |
106 |
0,45 |
|
АЦ-23/ АТЗ-23 |
33300 |
11000 |
2550 |
4000 |
от 1 до 6 включ. |
92 |
74 |
108 |
0,46 |
|
АЦ-23,5/ АТЗ-23,5 |
33500 |
11000 |
2550 |
4000 |
от 1 до 6 включ. |
94 |
76 |
110 |
0,47 |
|
АЦ-24/ АТЗ-24 |
34000 |
11000 |
2550 |
4000 |
от 1 до 6 включ. |
96 |
78 |
112 |
0,48 |
|
АЦ-25/ АТЗ-25 |
35000 |
11500 |
2550 |
4000 |
от 1 до 6 включ. |
100 |
82 |
116 |
0,50 |
|
АЦ-26/ АТЗ-26 |
36000 |
11500 |
2550 |
4000 |
от 1 до 6 включ. |
104 |
86 |
120 |
0,52 |
|
АЦ-27/ АТЗ-27 |
37000 |
11500 |
2550 |
4000 |
от 1 до 6 включ. |
108 |
90 |
124 |
0,54 |
|
АЦ-28/ АТЗ-28 |
38000 |
11500 |
2550 |
4000 |
от 1 до 6 включ. |
112 |
94 |
128 |
0,56 |
|
АЦ-29/ АТЗ-29 |
39000 |
11500 |
2550 |
4000 |
от 1 до 6 включ. |
116 |
98 |
132 |
0,58 |
|
АЦ-30/ АТЗ-30 |
40000 |
11500 |
2550 |
4000 |
от 1 до 6 включ. |
120 |
102 |
136 |
0,60 |
Таблица 3 - Условия эксплуатации
|
Параметр |
Значение |
|
Температура окружающего воздуха, °С |
от -45 до +40 |
