Номер по Госреестру СИ: 96081-25
96081-25 Резервуары стальные вертикальные цилиндрические
(РВС-5000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-5000 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1

Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2

Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3

Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «Саханефтегазсбыт»
(АО «Саханефтегазсбыт»)
ИНН 1435115270
Юридический адрес: 677000, Республика Саха (Якутия), г. Якутск, ул. Чиряева, д. 3
Телефон /факс: +7 (914) 272-97-60/ (4112) 45-30-06
Изготовитель
Акционерное общество «Саханефтегазсбыт» (АО «Саханефтегазсбыт»)
ИНН 1435115270
Адрес: 677000, Республика Саха (Якутия), г. Якутск, ул. Чиряева, д. 3 Телефон /факс: +7 (914) 272-97-60/ (4112) 45-30-06
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ»
(ООО «МетроКонТ»)
Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, пом. 1011
Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51
Телефон: +7 9196969693
E-mail: trifonovua@mail.ru
Правообладатель
Акционерное общество «Саханефтегазсбыт»
(АО «Саханефтегазсбыт»)
ИНН 1435115270
Юридический адрес: 677000, Республика Саха (Якутия), г. Якутск, ул. Чиряева, д. 3
Телефон /факс: +7 (914) 272-97-60/ (4112) 45-30-06
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 5000 м3.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены аэрографическим способом на цилиндрическую стенку резервуара.
Резервуары РВС-5000 с заводскими номерами 35, 36, 37, 38 расположены на территории филиала «Нижнеколымская нефтебаза» АО «Саханефтегазсбыт» по адресу: 678830, Республика Саха (Якутия), Нижнеколымский район, п. Черский, ул. Северная, 6А.
Общий вид резервуаров РВС-5000 представлен на рисунках 1, 2, 3, 4.
Нанесение знака поверки на средство измерений не предусмотрено.

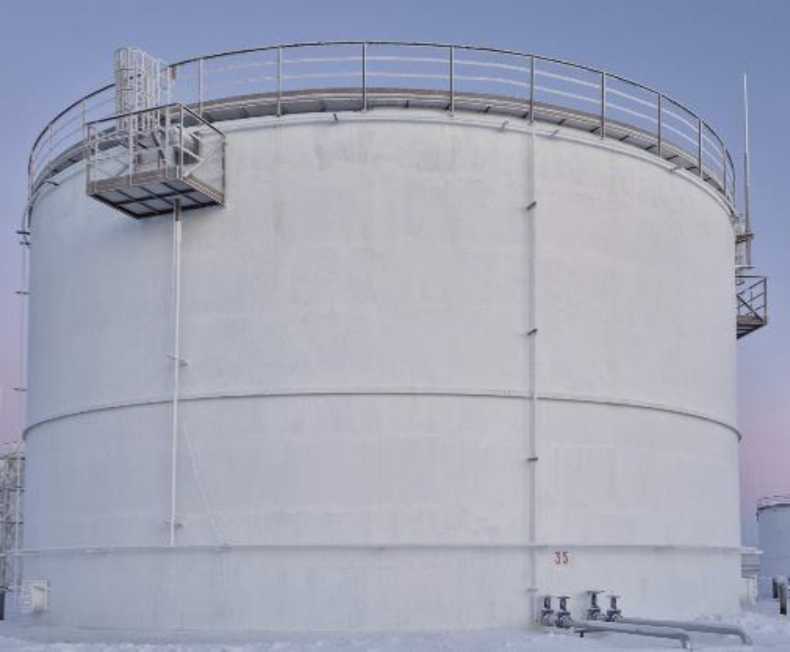

Рисунок 1 - Общий вид резервуара РВС-5000 зав.№ 35

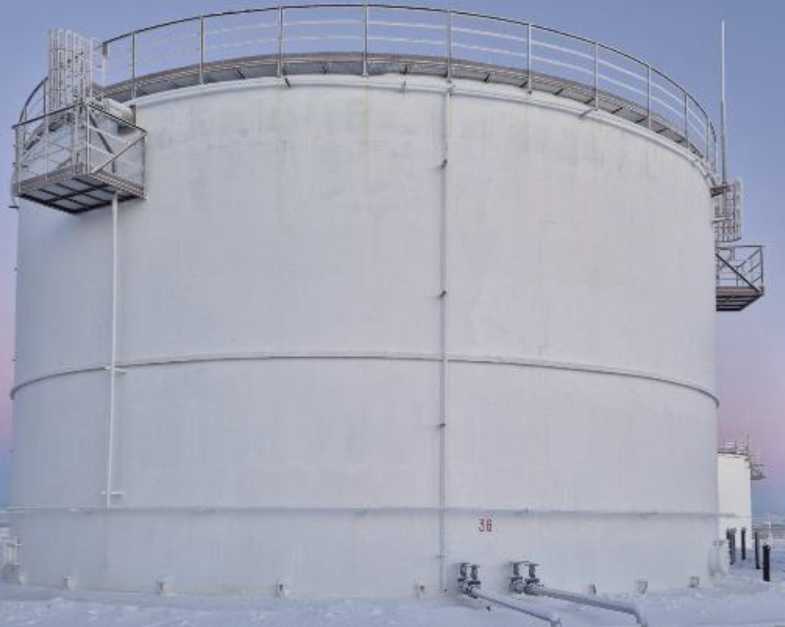

Рисунок 2 - Общий вид резервуара РВС-5000 зав.№ 36

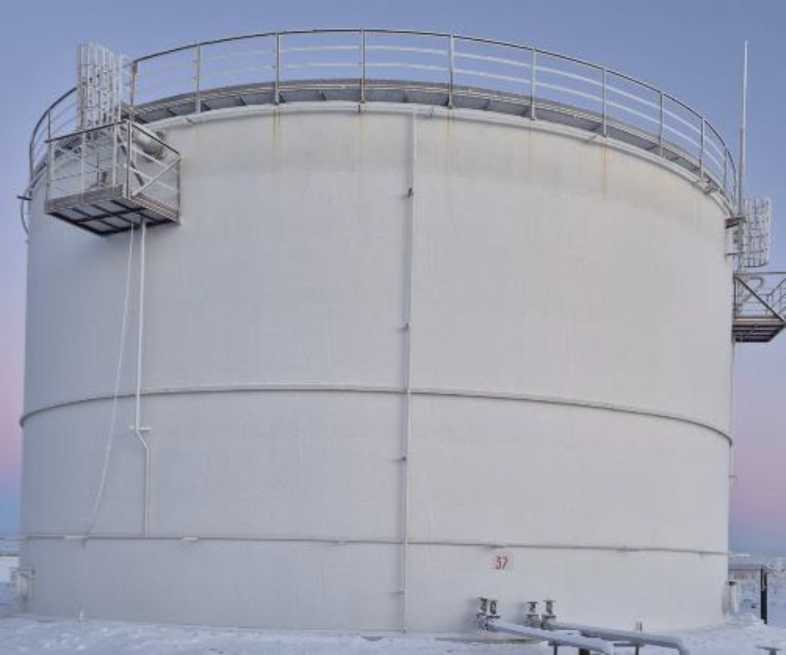

Рисунок 3 - Общий вид резервуара РВС-5000 зав.№ 37

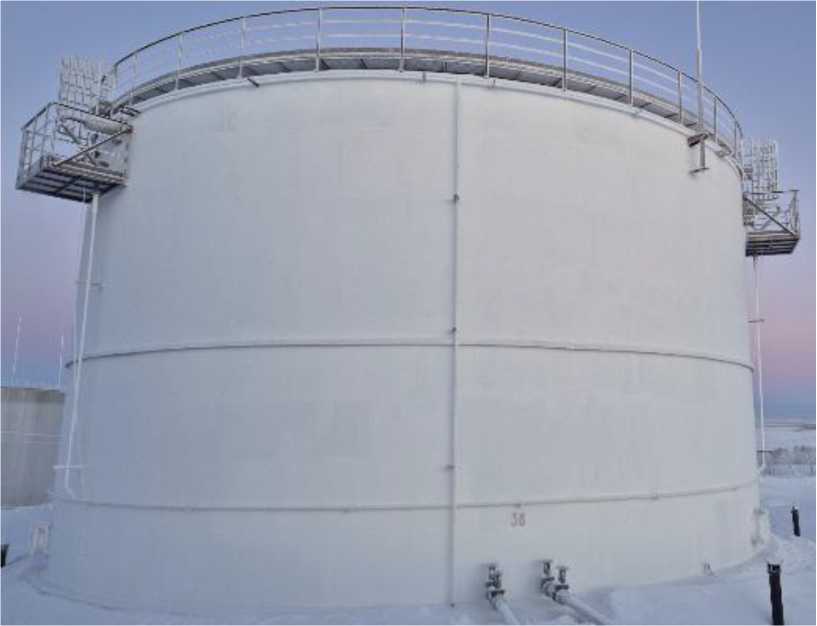

Рисунок 4 - Общий вид резервуара РВС-5000 зав.№ 38
Пломбирование резервуаров РВС-5000 не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-5000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
|
Таблица 1 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,10 |
|
Таблица 2 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
