Номер по Госреестру СИ: 96099-25
96099-25 Газоанализаторы универсальные промышленные экологические
(УПЭ ГА)
Назначение средства измерений:
Газоанализаторы универсальные промышленные экологические УПЭ ГА (далее - газоанализаторы) предназначены для измерений массовых концентраций и объемных долей токсичных газов, взрывоопасных и горючих газов и паров в воздухе рабочей зоны, промышленных выбросах, дымовых газах, биогазах, технологических газах, в воздухе жилой зоны, примесей в чистых газах.
Внешний вид.
Газоанализаторы универсальные промышленные экологические
Рисунок № 1
Внешний вид.
Газоанализаторы универсальные промышленные экологические
Рисунок № 2
Внешний вид.
Газоанализаторы универсальные промышленные экологические
Рисунок № 3
Внешний вид.
Газоанализаторы универсальные промышленные экологические
Рисунок № 4
Внешний вид.
Газоанализаторы универсальные промышленные экологические
Рисунок № 5
Внешний вид.
Газоанализаторы универсальные промышленные экологические
Рисунок № 6
Внешний вид.
Газоанализаторы универсальные промышленные экологические
Рисунок № 7
Внешний вид.
Газоанализаторы универсальные промышленные экологические
Рисунок № 8
Внешний вид.
Газоанализаторы универсальные промышленные экологические
Рисунок № 9
Внешний вид.
Газоанализаторы универсальные промышленные экологические
Рисунок № 10
Общие сведения
Дата публикации - 21.08.2025
Срок свидетельства - 11.08.2030
Номер записи - f652a309-f455-66e9-f9a8-71eb2c5341ed
ID в реестре СИ - 1426765
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «ЛИРП»
Страна - РОССИЯ
Населенный пункт - 194156, г. Санкт-Петербург, вн.тер.г. м.о. Светлановское, пр-кт Энгельса, д. 27, к. 5, литера А, помещ. 312-4
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1634 от 2025.08.11 ПРИКАЗ_Об утверждении типов средств измерений (11)
Наличие аналогов СИ: Газоанализаторы универсальные промышленные экологические (УПЭ ГА)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «ЛИРП»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96099-25 11.08.2030 |
Газоанализаторы универсальные промышленные экологические, УПЭ ГА Общество с ограниченной ответственностью «ЛИРП» (РОССИЯ 194156, г. Санкт-Петербург, вн.тер.г. м.о. Светлановское, пр-кт Энгельса, д. 27, к. 5, литера А, помещ. 312-4) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Газоанализаторы универсальные промышленные экологические (УПЭ ГА)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Газоанализаторы универсальные промышленные экологические (УПЭ ГА)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО).
Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в газовой пробе.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Уровень защиты встроенного ПО - «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Tech Ga |
|
Номер версии (идентификационный номер) ПО |
ver 01.ХХ* |
|
Цифровой идентификатор программного обеспечения |
- |
|
* «ХХ» не относится к метрологически значимой части ПО и принимает значения от 0 до 99. | |
Лист № 6 Всего листов 46
Знак утверждения типа
Знак утверждения типананосится на идентификационную табличку газоанализатора методом лазерной гравировки, а также на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Использование по назначению» документа ТФПД.413327.020 РЭ «Газоанализаторы универсальные промышленные экологические УПЭ ГА. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Постановление Правительства Российской Федерации от «16» ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 4.43);
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;
ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»;
ТФПД.413327.020 ТУ «Газоанализаторы универсальные промышленные экологические УПЭ ГА. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ЛИРП»
(ООО «ЛИРП»)
ИНН 7814793778
Юридический адрес: 194156, г. Санкт-Петербург, вн.тер.г. м.о. Светлановское, пр-кт Энгельса, д. 27, к. 5, литера А, помещ. 312-4
Web-сайт: http://www. lirp-spb.ru
E-mail: info@lirp-spb.ru
Изготовитель
Общество с ограниченной ответственностью «ЛИРП»
(ООО «ЛИРП»)
ИНН 7814793778
Юридический адрес: 194156, г. Санкт-Петербург, вн.тер.г. м.о. Светлановское, пр-кт Энгельса, д. 27, к. 5, литера А, помещ. 312-4
Адрес места осуществления деятельности: 194156, г. Санкт-Петербург, вн.тер.г. м.о. Светлановское, пр-кт Энгельса, д. 27, к. 5, литера А, помещ. 312-4
Web-сайт: http://www. lirp-spb.ru
E-mail: info@lirp-spb.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Тел.: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «ЛИРП»
(ООО «ЛИРП»)
ИНН 7814793778
Юридический адрес: 194156, г. Санкт-Петербург, вн.тер.г. м.о. Светлановское, пр-кт Энгельса, д. 27, к. 5, литера А, помещ. 312-4
Web-сайт: http://www. lirp-spb.ru
E-mail: info@lirp-spb.ru
Принцип действия газоанализаторов основан на физических и химических методах измерения:
-
- спектрально-корреляционный интерференционно-поляризационный метод высокоселективного измерения (CIPS), относящийся к абсорбционно-оптическим методам измерения концентрации контролируемого компонента с высоким спектральным разрешением, работающий в ультрафиолетовом, видимом и инфракрасном диапазоне;
-
- инфракрасная фотометрия (NDIR);
-
- электрохимический метод измерений объемной доли и следов содержания контролируемого компонента с жидким или твердым электролитом (ЭЖ) или (ЭТ);
-
- ультрафиолетовая/видимая спектрофотометрия (UV);
-
- теплопроводность (TK).
Газоанализаторы изготавливаются в 7 модификациях: УПЭ ГА - EOP, УПЭ ГА - EOD, УПЭ ГА - EOM, УПЭ ГА - EOR, УПЭ ГА - EDA, УПЭ ГА - EDS, УПЭ ГА - EDP, которые отличаются друг от друга техническими и метрологическими характеристиками.
Газоанализаторы модификации УПЭ ГА - EOP выпускаются в пластиковом корпусе для работы с «холодной» пробой. Могут поставляться с дисплеем/клавиатурой и возможностью установки встроенного побудителя расхода и аккумулятора опционально.
Газоанализаторы модификации УПЭ ГА - EOD отличаются от модификации УПЭ ГА -EOP металлическим корпусом и габаритными размерами.
Газоанализаторы модификации УПЭ ГА - EOM выполнены в металлическом корпусе, предназначены для монтажа в 19” стойку для работы с «холодной» и «горячей влажной» газовой пробой, могут поставляться с дисплеем/клавиатурой опционально.
Газоанализаторы модификации УПЭ ГА - EOR отличаются от модификации УПЭ ГА -EOM габаритными размерами и повышенной степенью защиты IP.
Газоанализаторы модификаций УПЭ ГА - EDA, УПЭ ГА - EDS, УПЭ ГА - EDP, УПЭ ГА - EOR выполнены в корпусах повышенной степени защиты из металлических сплавов или полимерных материалов. Газоанализаторы модификаций УПЭ ГА - EDA, УПЭ ГА - EDS выполнены во взрывозащищенном исполнении.
Газоанализаторы имеют в своем составе в зависимости от модификации:
-
- измерительные модули;
-
- платы аналоговых/дискретных входных/выходных сигналов.
Опционально:
-
- терморегулятор для поддержания температуры внутри корпуса;
-
- терморегулятор для поддержания температуры внутри ячейки и газового тракта;
-
- термостатированный корпус ячеек для поддержания заданной температуры;
-
- дополнительные элементы съема тепла с корпуса;
-
- дисплей, клавиатура;
-
- интерфейсы: от 4 до 20 мА, USB, Bluetooth, Ethernet Modbus TCP, RS-232, RS-485 Modbus RTU, HART, Web-сервер.
Способ отбора пробы может быть за счёт: внешнего побудителя расхода, внутреннего встроенного побудителя расхода, избыточного давления в точке отбора пробы или разрежения, создаваемого на выходе газоанализатора.
При превышении измеряемой величиной установленного порогового значения концентрации в газоанализаторах есть возможность установить сигналы тревоги.
Цвет корпуса газоанализатора - серый, допускается производство газоанализаторов в корпусах других цветов.
Газоанализаторы отображают на дисплее данные о концентрации измеренных компонентов и состоянии газоанализаторов в единицах: «млрд-1» (ppb), «млн-1» (ppm), «мг/м3» или «%» и/или передают измеренное значение и/или сигналы тревоги по одному или нескольким аналоговым/цифровым интерфейсам.
В процессе работы газоанализатор непрерывно осуществляет самодиагностику по таким показателям, как:
-
- параметры питания основных узлов;
-
- допустимые параметры оптических элементов;
-
- качество связи между основными узлами;
-
- прочие величины, влияющие на функционирование газоанализаторов.
Общий вид газоанализаторов с указанием мест пломбировки, мест нанесения знака утверждения типа и заводского номера приведен на рисунках 1 - 4.
Пломбирование от несанкционированного доступа предусмотрено в виде стикер-наклеек. Защита от несанкционированного доступа газоанализаторов модификаций УПЭ ГА -EDA, УПЭ ГА - EDS, УПЭ ГА - EDP, УПЭ ГА - EOR в корпусе повышенной степени защиты осуществляется пломбированием внутренних органов управления.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде арабских цифр наносится лазерной гравировкой на идентификационную табличку (рисунок 5), закреплённую на панели газоанализатора.
Места нанесения н.юмиы
Места
нанесенпя
нло.моы
Место нанесения заводского номера п знака утверждения типа
/
Место нанесения заводского номера и знака утверждения типа

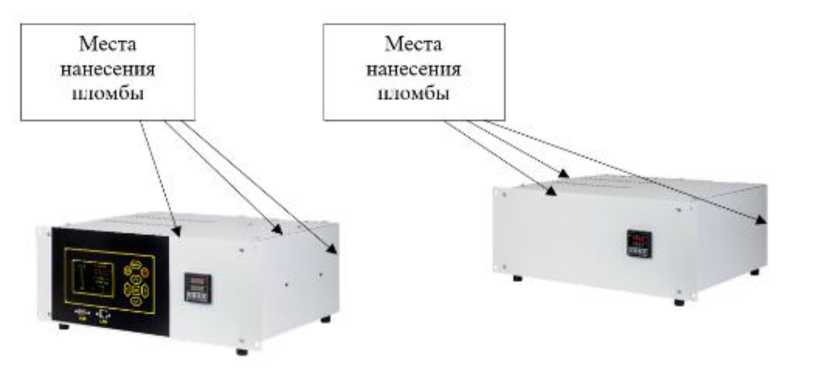

Рисунок 1 - Общий вид газоанализаторов УПЭ ГА - EOM в металлических корпусах
Место
I Kill IdU'tfl HIM
I ui 11 м i i i.i
Место шигсоимя иволслото номера и iji;i.k,;i
у iiiepiKjtHiniM mini

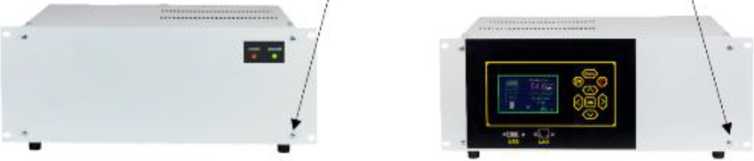

Рисунок 2 - Общий вид газоанализаторов УПЭ ГА - EOP в пластиковом корпусе
Места нанесения пломбы
Место нанесения заводского номера и знака утверждения гида

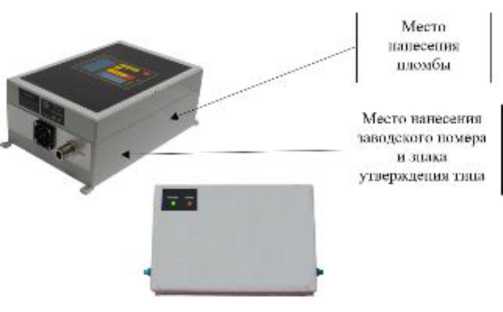

а) УПЭ ГА - EOD
Места нанесения пломбы
Место нанесения заводского помора и знака утверждения типа
Места нанесения пломбы
Место нанесения заводского номера и знака утверждения типа
б) УПЭ ГА - EOR
Рисунок 3 - Общий вид газоанализаторов УПЭ ГА - EOR в корпусе повышенной степени защиты IP и УПЭ ГА - EOD

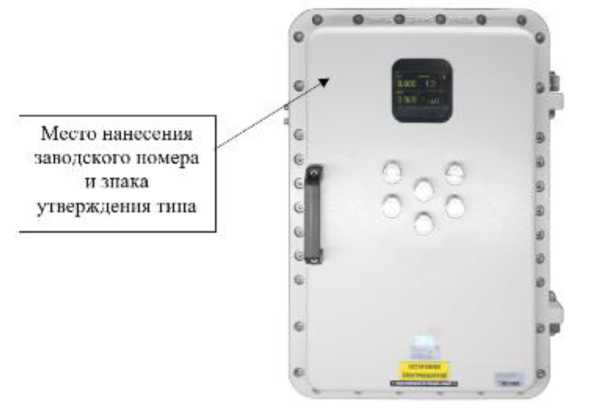

Рисунок 4 - Общий вид газоанализаторов УПЭ ГА - EDA, УПЭ ГА - EDS, УПЭ ГА - EDP в корпусе повышенной степени защиты IP
ЕАЭС RU C-RU.HB82 B.00325'24
ЕНЕЕх
Иготоалелс Q
ООО »Л ИРП.
г. Са*Т'Пегрбург Р(К<НЯ
IP66
о
ОС ООО <ИЦЛАБ<
Q Зав.№
лига упэ ГА
Тём_ературы подаваемой 'азовзй пробы от + 2 до +50 ‘С 4C-Q-50Q млг' QH.0-2*
МО 0- 500 от' 0t 0-25%
CC Q-30C ыгн «Ха 0-20% 1Exdb НВ+Н2Т6—ТЗ Gb X
Ex tb IIIC Т8(ГС.._Т190°С Db X
Место нанесения знака утверждения типа
Место нанесения заводского номера

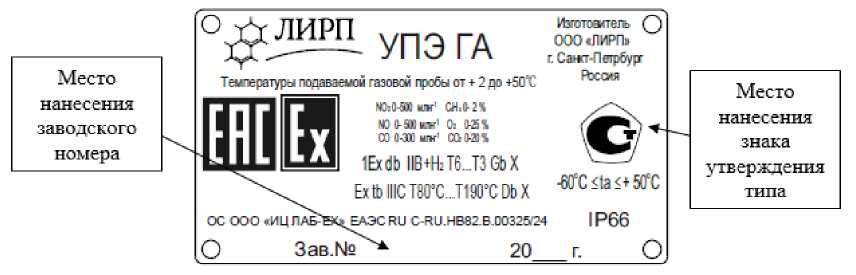

Рисунок 5 - Идентификационная табличка
газоанализаторов приведены в таблицах 2-6.
Таблица 2 - Метрологические . характеристики
|
Определяемый компонент, метод измерений |
Диапазон измерений определяемого компонента |
Участок диапазона, в котором нормируется основная погрешность |
Пределы допускаемой основной погрешности * |
Предел допускаемого времени установления показаний * Т0,9д, с | ||
|
Абсолютной |
Приведенной к верхней границе участка диапазона, % |
Относительной, % | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диоксид азота (NO2), CIPS |
от 0 до 250 млн 1 |
от 0 до 50 млн 1 включ. |
±(0,05+0,05^Свх) млн '; ±(0,15+0,05^Свх) млн 1 |
- |
- |
120;600 |
|
св. 50 до 250 млн 1 |
- |
- |
±6; ±10 | |||
|
от 0 до 1350 млн 1 |
от 0 до 104 млн 1 включ. |
±(2,0+0,08^Свх) млн 1 |
- |
- |
20 | |
|
св. 104 до 1350 млн 1 |
- |
- |
±6; ±10 | |||
|
от 0 до 2000 млн 1 |
от 0 до 1000 млн 1 включ. |
- |
± 4; ±6; ±10 |
- |
20 | |
|
св. 1000 до 2000 млн 1 |
- |
- |
±4; ±6; ±10 | |||
|
от 0 до 3000 млн 1 |
от 0 до 600 млн 1 включ. |
±(0,5+0,05^Свх) млн '; ±(2,0+0,05^Свх) млн 1 |
- |
- |
20 | |
|
св. 600 до 3000 млн 1 |
- |
- |
±6; ±10 | |||
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диоксид азота (NO1), CIPS |
от 0 до 5000 млн 1 |
от 0 до 2000 млн 1 включ. |
- |
± 4; ±6; ±10 |
- |
20 |
|
св. 2000 до 5000 млн 1 |
- |
- |
± 4; ±6; ±10 | |||
|
от 0 до 10 000 млн 1 |
от 0 до 5000 млн 1 включ. |
±(4+0,05^Свх) млн-1; ±(16+0,05^Свх) млн-1 |
- |
- |
20 | |
|
св. 5000 до 10000 млн 1 |
- |
- |
±6; ±10 | |||
|
Диоксид азота (NO2), NDIR |
от 0 до 10 млн 1 |
от 0 до 10 млн 1 |
- |
±10; ±20 |
- |
30 |
|
от 0 до 25 млн 1 |
от 0 до 25 млн 1 |
- |
±10; ±20 |
- |
30 | |
|
от 0 до 50 млн 1 |
от 0 до 50 млн 1 |
- |
±5; ±10 |
- |
30 | |
|
от 0 до 100 млн 1 |
от 0 до 100 млн 1 |
- |
±5; ±10 |
- |
30 | |
|
от 0 до 200 млн 1 |
от 0 до 200 млн 1 |
- |
±5; ±10 |
- |
30 | |
|
от 0 до 500 млн 1 |
от 0 до 500 млн 1 |
- |
±5; ±10 |
- |
30 | |
|
от 0 до 1000 млн 1 |
от 0 до 500 млн 1 включ. |
- |
± 4; ±6; ±10 |
- |
10 | |
|
св. 500 до 1000 млн 1 |
- |
- |
± 4, ±6; ±10 | |||
|
от 0 до 2000 млн 1 |
от 0 до 2000 млн 1 |
- |
±5; ±10 |
- |
10 | |
|
от 0 до 5000 млн 1 |
от 0 до 5000 млн 1 |
- |
±5; ±10 |
- |
10 | |
|
от 0 до 1 % |
от 0 до 1 % |
- |
±4; ±6 |
- |
10 | |
|
Диоксид азота (NO2), UV |
от 0 до 50 млн 1 |
от 0 до 10 млн 1 включ. |
- |
±5, ±10; ±20 |
20; 50 | |
|
св. 10 до 50 млн 1 |
- |
- |
±5, ±10; ±20 | |||
|
от 0 до 100 млн 1 |
от 0 до 20 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 | |
|
св. 20 до 100 млн 1 |
- |
- |
±5; ±10 |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диоксид азота (NO2), UV |
от 0 до 200 млн 1 |
от 0 до 40 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 40 до 200 млн 1 |
- |
- |
±5; ±10 | |||
|
от 0 до 300 млн 1 |
от 0 до 60 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 | |
|
св. 60 до 300 млн 1 |
- |
- |
±5; ±10 | |||
|
от 0 до 500 млн 1 |
от 0 до 100 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 | |
|
св. 100 до 500 млн 1 |
- |
- |
±5; ±10 | |||
|
от 0 до 1000 млн 1 |
от 0 до 200 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 | |
|
св. 200 до 1000 млн 1 |
- |
- |
±5; ±10 | |||
|
от 0 до 2000 млн 1 |
от 0 до 400 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 | |
|
св. 400 до 2000 млн 1 |
- |
- |
±5; ±10 | |||
|
от 0 до 3000 млн 1 |
от 0 до 600 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 | |
|
св. 600 до 3000 млн 1 |
- |
- |
±5; ±10 | |||
|
от 0 до 5000 млн 1 |
от 0 до 1000 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 | |
|
св. 1000 до 5000 млн 1 |
- |
- |
±5; ±10 | |||
|
от 0 до 1 % |
от 0 до 0,2 % включ. |
- |
±5; ±10 |
- |
15; 50 | |
|
св. 0,2 до 1 % |
- |
- |
±5; ±10 | |||
|
Закись азота (N2O), CIPS |
от 0 до 500 млн 1 |
от 0 до 100 млн 1 включ. |
±(0,15+0,05^Сх) млн_1; ±(0,5+0,05^Свх) млн 1 |
- |
- |
120;600 |
|
св. 100 до 500 млн 1 |
- |
- |
±6; ±10 | |||
|
от 0 до 10000 млн 1 |
от 0 до 2000 млн 1 включ. |
±(3+0,05^Свх) млн_1; ±(10+0,05^Свх) млн 1 |
- |
- |
20 |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Закись азота (N2O), CIPS |
от 0 до 10000 млн 1 |
св. 2000 до 10000 млн 1 |
- |
- |
±6; ±10 |
20 |
|
от 0 до 8 % |
от 0 до 0,8 % включ. |
±(0,0024+0,05^Свх) %; ±(0,004+0,05-Свх) % |
- |
- |
20 | |
|
св. 0,8 до 8 % |
- |
- |
±6; ±10 | |||
|
от 0 до 25 % |
от 0 до 2,5 % включ. |
±(0,01+0,05^Свх) %; ±(0,0125+0,05^Свх) % |
- |
- |
20 | |
|
св. 2,5 до 25 % |
- |
- |
±6; ±10 | |||
|
от 0 до 100 % |
от 0 до 10 % включ. |
±(0,3+0,05^Свх) %; ±(0,5+0,05^Свх) % |
- |
- |
20 | |
|
св. 10 до 100 % |
- |
- |
±8; ±10 | |||
|
Закись азота (N2O), NDIR |
от 0 до 10 млн 1 |
от 0 до 10 млн 1 |
- |
±10; ±20 |
- |
30 |
|
от 0 до 25 млн 1 |
от 0 до 25 млн 1 |
- |
±10; ±20 |
- |
30 | |
|
от 0 до 50 млн 1 |
от 0 до 50 млн 1 |
- |
±10; ±20 |
- |
30 | |
|
от 0 до 100 млн 1 |
от 0 до 100 млн 1 |
- |
±10; ±20 |
- |
30 | |
|
от 0 до 200 млн 1 |
от 0 до 200 млн 1 |
- |
±10; ±20 |
- |
30 | |
|
от 0 до 500 млн 1 |
от 0 до 500 млн 1 |
- |
±10; ±20 |
- |
30 | |
|
от 0 до 1000 млн 1 |
от 0 до 1000 млн 1 |
- |
±5; ±10 |
- |
10 | |
|
от 0 до 2000 млн 1 |
от 0 до 2000 млн 1 |
- |
±5; ±10 |
- |
10 | |
|
от 0 до 5000 млн 1 |
от 0 до 5000 млн 1 |
- |
±5; ±10 |
- |
10 | |
|
от 0 до 1 % |
от 0 до 1 % |
- |
±4; ±6 |
- |
10 | |
|
от 0 до 2 % |
от 0 до 2 % |
- |
±4; ±6 |
- |
10 | |
|
от 0 до 5 % |
от 0 до 5 % |
- |
±4; ±6 |
- |
10 | |
|
от 0 до 10 % |
от 0 до 10 % |
- |
±2,5; ±4; ±6 |
- |
10 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Закись азота (N2O), NDIR |
от 0 до 20 % |
от 0 до 20 % |
- |
±2,5; ±4; ±6 |
- |
10 |
|
от 0 до 30 % |
от 0 до 30 % |
- |
±2,5; ±4; ±6 |
- |
10 | |
|
от 0 до 50 % |
от 0 до 50 % |
- |
±2,5; ±4; ±6 |
- |
10 | |
|
от 0 до 70 % |
от 0 до 70 % |
- |
±2,5; ±4; ±6 |
- |
10 | |
|
от 0 до 100 % |
от 0 до 100 % |
- |
±2,5; ±4; ±6 |
- |
10 | |
|
Оксиды азота (N0)4 UV |
от 0 до 50 млн 1 |
от 0 до 10 млн 1 включ. |
- |
±5; ±10; ±20 |
- |
20; 50 |
|
св. 10 до 50 млн 1 |
- |
- |
±5; ±10; ±20 | |||
|
от 0 до 100 млн 1 |
от 0 до 20 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 | |
|
св. 20 до 100 млн 1 |
- |
- |
±5; ±10 | |||
|
от 0 до 200 млн 1 |
от 0 до 40 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 | |
|
св. 40 до 200 млн 1 |
- |
- |
±5; ±10 | |||
|
от 0 до 300 млн 1 |
от 0 до 60 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 | |
|
св. 60 до 300 млн 1 |
- |
- |
±5; ±10 | |||
|
от 0 до 500 млн 1 |
от 0 до 100 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 | |
|
св. 100 до 500 млн 1 |
- |
- |
±5; ±10 | |||
|
от 0 до 1000 млн 1 |
от 0 до 200 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 | |
|
св. 200 до 1000 млн 1 |
- |
- |
±5; ±10 | |||
|
от 0 до 2000 млн 1 |
от 0 до 400 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 | |
|
св. 400 до 2000 млн 1 |
- |
- |
±5; ±10 | |||
|
от 0 до 3000 млн 1 |
от 0 до 600 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 | |
|
св. 600 до 3000 млн 1 |
- |
- |
±5; ±10 | |||
|
от 0 до 5000 млн 1 |
от 0 до 1000 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 | |
|
св. 1000 до 5000 млн 1 |
- |
- |
±5; ±10 | |||
|
от 0 до 1 % |
от 0 до 0,2 % включ. |
- |
±5; ±10 |
- |
15; 50 | |
|
св. 0,2 до 1 % |
- |
- |
±5; ±10 | |||
|
от 0 до 3 % |
от 0 до 0,6 % включ. |
- |
±5; ±10 |
- |
15; 50 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 0 до 3 % |
св. 0,6 до 3 % |
- |
- |
±5; ±10 |
15; 50 |
|
Оксиды азота (NOx)1), UV |
от 0 до 5 % |
от 0 до 1 % включ. |
- |
±5; ±10 |
- |
15; 50 |
|
св. 1 до 5 % |
- |
- |
±5; ±10 | |||
|
от 0 до 10 % |
от 0 до 1 % включ. |
- |
±5; ±10 |
- |
15; 50 | |
|
св. 1 до 10 % |
- |
- |
±5; ±10 | |||
|
Диоксид серы (SO2), CIPS |
от 0 до 150 млн 1 |
от 0 до 30 млн 1 включ. |
±(0,15+0,05^Свх) млн 1 |
- |
- |
120;600 |
|
св. 30 до 150 млн 1 |
- |
- |
±6; ±10 | |||
|
от 0 до 950 млн 1 |
от 0 до 37,5 млн 1 включ. |
±(1,75+0,05^Свх) млн 1 |
- |
- |
20 | |
|
св. 37,5 до 950 млн 1 |
- |
- |
±10 | |||
|
от 0 до 2500 млн 1 |
от 0 до 500 млн 1 включ. |
±(0,35+0,05^Свх) млн_1; ±(2+0,05^Свх) млн 1 |
- |
- |
20 | |
|
св. 500 до 2500 млн 1 |
- |
- |
±6; ±10 | |||
|
от 0 до 20000 млн 1 |
от 0 до 4000 млн 1 вкл. |
±(3+0,05^Свх) млн_1; ±(16+0,05^Свх) млн 1 |
- |
- |
20 | |
|
св. 4000 до 20000 млн 1 |
- |
- |
±6; ±10 | |||
|
от 0 до 10 % |
от 0 до 2 % включ. |
±(0,03+0,05^Свх) %; ±(0,1+0,05•Свх) % |
- |
- |
20 | |
|
св. 2 до 10 % |
- |
- |
±7; ±10 | |||
|
от 0 до 20 % |
от 0 до 4 % включ. |
±(0,06+0,05^Свх) %; ±(0,2+0,05^Свх) % |
- |
- |
20 | |
|
св. 4 до 20 % |
- |
- |
±7; ±10 | |||
|
от 0 до 50 % |
от 0 до 10 % включ. |
±(0,04+0,05^Свх) % |
- |
- |
20 | |
|
св. 10 до 50 % |
- |
- |
±6; ±10 |
Диоксид серы (SO2), NDIR
|
2 |
3 |
4 |
5 |
6 |
7 |
|
от 0 до 10 млн 1 |
от 0 до 10 млн 1 |
- |
±10; ±20 |
- |
30 |
|
от 0 до 25 млн 1 |
от 0 до 25 млн 1 |
- |
±10; ±20 |
- |
30 |
|
от 0 до 50 млн 1 |
от 0 до 50 млн 1 |
- |
±5; ±10 |
- |
30 |
|
от 0 до 100 млн 1 |
от 0 до 50 млн 1 включ. |
- |
±5; ±10 |
- |
30 |
|
св. 50 до 100 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 200 млн 1 |
от 0 до 100 млн 1 включ. |
- |
±5; ±10 |
- |
30 |
|
св. 100 до 200 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 500 млн 1 |
от 0 до 200 млн 1 включ. |
- |
±5; ±10 |
- |
30 |
|
св. 200 до 500 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 1000 млн 1 |
от 0 до 500 млн 1 включ. |
- |
±5; ±10 |
- |
10 |
|
св. 500 до 1000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 2000 млн 1 |
от 0 до 1000 млн 1 включ. |
- |
±4; ±6 |
- |
10 |
|
св. 1000 до 2000 млн 1 |
- |
- |
±4; ±6 | ||
|
от 0 до 5000 млн 1 |
от 0 до 2000 млн 1 включ. |
- |
±4; ±6 |
- |
10 |
|
св. 2000 до 5000 млн 1 |
- |
- |
±4; ±6 | ||
|
от 0 до 1 % |
от 0 до 0,5 % включ. |
- |
±4; ±6 |
- |
10 |
|
св. 0,5 до 1 % |
- |
- |
±4; ±6 | ||
|
от 0 до 2 % |
от 0 до 1 % включ. |
- |
±4; ±6 |
- |
10 |
|
св. 1 до 2 % |
- |
- |
±4; ±6 | ||
|
от 0 до 5 % |
от 0 до 2 % включ. |
- |
±4; ±6 |
- |
10 |
|
св. 2 до 5 % |
- |
- |
±4; ±6 | ||
|
от 0 до 10 % |
от 0 до 5 % включ. |
- |
±4; ±6 |
- |
10 |
|
св. 5 до 10 % |
- |
- |
±4; ±6 | ||
|
от 0 до 20 % |
от 0 до 10 % включ. |
- |
±4; ±6 |
- |
10 |
|
св. 10 до 20 % |
- |
- |
±4; ±6 | ||
|
от 0 до 30 % |
от 0 до 15 % включ. |
- |
±4; ±6 |
- |
10 |
|
св. 15 до 30 % |
- |
- |
±4; ±6 |
Диоксид серы (SO2), NDIR
Диоксид серы (SO2), UV
1
|
2 |
3 |
4 |
5 |
6 |
7 |
|
от 0 до 50 % |
от 0 до 20 % включ. |
- |
±4; ±6 |
- |
10 |
|
св. 20 до 50 % |
- |
- |
±4; ±6 | ||
|
от 0 до 70 % |
от 0 до 30 % включ. |
- |
±4; ±6 |
- |
10 |
|
св. 30 до 70 % |
- |
- |
±4; ±6 | ||
|
от 0 до 100 % |
от 0 до 50 % включ. |
- |
±4; ±6 |
- |
10 |
|
св. 50 до 100 % |
- |
- |
±4; ±6 | ||
|
от 0 до 40 млн 1 |
от 0 до 8 млн 1 включ. |
- |
±5; ±10; ±20 |
- |
20; 50 |
|
св. 8 до 40 млн 1 |
- |
- |
±5; ±10; ±20 | ||
|
от 0 до 100 млн 1 |
от 0 до 20 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 20 до 100 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 200 млн 1 |
от 0 до 40 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 40 до 200 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 300 млн 1 |
от 0 до 60 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 60 до 300 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 500 млн 1 |
от 0 до 100 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 100 до 500 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 1000 млн 1 |
от 0 до 200 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 200 до 1000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 2000 млн 1 |
от 0 до 400 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 400 до 2000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 3000 млн 1 |
от 0 до 600 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 600 до 3000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 5000 млн 1 |
от 0 до 1000 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 1000 до 5000 млн 1 |
- |
- |
±5; ±10 |
Диоксид серы (SO2), UV
Фторид серы (SF6,) NDIR
|
2 |
3 |
4 |
5 |
6 |
7 |
|
от 0 до 1 % |
от 0 до 0,2 % включ. |
- |
±5; ±10 |
- |
15; 50 |
|
св. 0,2 до 1 % |
- |
- |
±5; ±10 | ||
|
от 0 до 3 % |
от 0 до 0,6 % включ. |
- |
±5; ±10 |
- |
15; 50 |
|
св. 0,6 до 3 % |
- |
- |
±5; ±10 | ||
|
от 0 до 5 % |
от 0 до 1 % включ. |
- |
±5; ±10 |
- |
15; 50 |
|
св. 1 до 5 % |
- |
- |
±5; ±10 | ||
|
от 0 до 10 % |
от 0 до 1 % включ. |
- |
±5; ±10 |
- |
15; 50 |
|
св. 1 до 10 % |
- |
- |
±5; ±10 | ||
|
от 0 до 100 млн 1 |
от 0 до 100 млн 1 |
- |
±10; ±20 |
- |
30 |
|
от 0 до 300 млн 1 |
от 0 до 300 млн 1 |
- |
±6; ±10 |
- |
30 |
|
от 0 до 500 млн 1 |
от 0 до 500 млн 1 |
- |
±6; ±10 |
- |
30 |
|
от 0 до 1000 млн 1 |
от 0 до 300 млн 1 включ. |
- |
±6; ±10 |
- |
10 |
|
св. 300 до 1000 млн 1 |
- |
- |
±6; ±10 | ||
|
от 0 до 2000 млн 1 |
от 0 до 300 млн 1 включ. |
- |
±6; ±10 |
- |
10 |
|
св. 300 до 2000 млн 1 |
- |
- |
±6; ±10 | ||
|
от 0 до 5000 млн 1 |
от 0 до 2000 млн 1 включ. |
- |
±6; ±10 |
- |
10 |
|
св. 2000 до 5000 млн 1 |
- |
- |
±6; ±10 | ||
|
от 0 до 1 % |
от 0 до 0,5 включ. |
- |
±6; ±10 |
- |
10 |
|
св. 0,5 до 1 % |
- |
- |
±4; ±6; ±10 | ||
|
от 0 до 2 % |
от 0 до 1 % включ. |
- |
±4; ±6; ±10 |
- |
10 |
|
св. 1 до 2 % |
- |
- |
±4; ±6 | ||
|
от 0 до 5 % |
от 0 до 2 % включ. |
- |
±4; ±6 |
- |
10 |
|
св. 2 до 5 % |
- |
- |
±4; ±6 | ||
|
от 0 до 10 % |
от 0 до 5 % включ. |
- |
±4; ±6 |
- |
10 |
|
св. 5 до 10 % |
- |
- |
±4; ±6 |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Фторид серы (SFe), NDIR |
от 0 до 20 % |
от 0 до 10 % включ. |
- |
±4; ±6 |
- |
10 |
|
св. 10 до 20 % |
- |
- |
±4; ±6 | |||
|
от 0 до 30 % |
от 0 до 15 % включ. |
- |
±4; ±6 |
- |
10 | |
|
св. 15 до 30 % |
- |
- |
±4; ±6 | |||
|
от 0 до 50 % |
от 0 до 20 % включ. |
- |
±4; ±6 |
- |
10 | |
|
св. 20 до 50 % |
- |
- |
±4; ±6 | |||
|
от 0 до 70 % |
от 0 до 30 % включ. |
- |
±4; ±6 |
- |
10 | |
|
св. 30 до 70 % |
- |
- |
±4; ±6 | |||
|
от 0 до 100 % |
от 0 до 50 % включ. |
- |
±4; ±6 |
- |
10 | |
|
св. 50 до 100 % |
- |
- |
±4; ±6 | |||
|
Оксид углерода (СО), CIPS |
от 0 до 100 млн 1 |
от 0 до 10 млн 1 включ. |
±(0,05+0,05^Свх) млн 1 |
- |
- |
120;600 |
|
св. 10 до 100 млн 1 |
- |
- |
±6; ±10 | |||
|
от 0 до 1000 млн 1 |
от 0 до 200 млн 1 включ. |
±(0,05+0,05^Свх) млн_1; ±(0,15+0,05^Свх) млн_1; ±(0,5+0,05^Свх) млн 1 |
- |
- |
120;600 | |
|
св. 200 до 1000 млн 1 |
- |
- |
±6; ±10 | |||
|
от 0 до 2200 млн 1 |
от 0 до 65 млн 1 включ. |
±(3+0,05^Свх) млн 1 |
- |
- |
20 | |
|
св. 65 до 2200 млн 1 |
- |
- |
±10 | |||
|
от 0 до 20000 млн 1 |
от 0 до 2000 млн 1 включ. |
±(3+0,05^Свх) млн_1; ±(10+0,05^Свх) млн 1 |
- |
- |
20 | |
|
св. 2 000 до 20000 млн 1 |
- |
- |
±6; ±10 | |||
|
от 0 до 15 % |
от 0 до 1,5 % включ. |
±(0,0075+0,05^Свх) %; ±(0,015+0,05-Свх) % |
- |
- |
20 | |
|
св. 1,5 до 15 % |
- |
- |
±6; ±10 |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Оксид углерода (СО), CIPS |
от 0 до 60 % |
от 0 до 6 % включ. |
±(0,03+0,05^Свх) %; ±(0,06+0,05^Свх) % |
- |
- |
20 |
|
св. 6 до 60 % |
- |
- |
±6; ±10 | |||
|
от 0 до 100 % |
от 0 до 10 % включ. |
±(0,05+0,05^Свх) %; ±(0,1+0,05-Свх) % |
- |
- |
20 | |
|
св. 10 до 100 % |
- |
- |
±7; ±10 | |||
|
Оксид углерода (СО), NDIR |
от 0 до 10 млн 1 |
от 0 до 10 млн 1 |
- |
±10; ±20 |
- |
30 |
|
от 0 до 25 млн 1 |
от 0 до 25 млн 1 |
- |
±10; ±20 |
- |
30 | |
|
от 0 до 50 млн 1 |
от 0 до 50 млн 1 |
- |
±5; ±10 |
- |
30 | |
|
от 0 до 100 млн 1 |
от 0 до 50 млн 1 включ. |
- |
±5; ±10 |
- |
30 | |
|
св. 50 до 100 млн 1 |
- |
- |
±5; ±10 | |||
|
от 0 до 200 млн 1 |
от 0 до 100 млн 1 включ. |
- |
±5; ±10 |
- |
30 | |
|
св. 100 до 200 млн 1 |
- |
- |
±5; ±10 | |||
|
от 0 до 500 млн 1 |
от 0 до 200 млн 1 включ. |
- |
±5; ±10 |
- |
30 | |
|
св. 200 до 500 млн 1 |
- |
- |
±5; ±10 | |||
|
от 0 до 1000 млн 1 |
от 0 до 500 млн 1 включ. |
- |
±5; ±10 |
- |
10 | |
|
св. 500 до 1000 млн 1 |
- |
- |
±5; ±10 | |||
|
от 0 до 2000 млн 1 |
от 0 до 1000 млн 1 включ. |
- |
±4; ±6 |
- |
10 | |
|
св. 1000 до 2000 млн 1 |
- |
- |
±4; ±6 | |||
|
от 0 до 5000 млн 1 |
от 0 до 2000 млн 1 включ. |
- |
±2; ±4; ±6 |
- |
10 | |
|
св. 2000 до 5000 млн 1 |
- |
- |
±2; ±4; ±6 | |||
|
от 0 до 1 % |
от 0 до 0,5 % включ. |
- |
±2; ±4; ±6 |
- |
10 | |
|
св. 0,5 до 1 % |
- |
- |
±2; ±4; ±6 |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Оксид углерода (СО), NDIR |
от 0 до 2 % |
от 0 до 1 % включ. |
- |
±2; ±4; ±6 |
- |
10 |
|
св. 1 до 2 % |
- |
- |
±2; ±4; ±6 | |||
|
от 0 до 5 % |
от 0 до 2 % включ. |
- |
±2; ±4; ±6 |
- |
10 | |
|
св. 2 до 5 % |
- |
- |
±2; ±4; ±6 | |||
|
от 0 до 10 % |
от 0 до 5 % включ. |
- |
±2; ±4; ±6 |
- |
10 | |
|
св. 5 до 10 % |
- |
- |
±2; ±4; ±6 | |||
|
от 0 до 20 % |
от 0 до 10 % включ. |
- |
±2; ±4; ±6 |
- |
10 | |
|
св. 10 до 20 % |
- |
- |
±2; ±4; ±6 | |||
|
от 0 до 30 % |
от 0 до 15 % включ. |
- |
±2; ±4; ±6 |
- |
10 | |
|
св. 15 до 30 % |
- |
- |
±2; ±4; ±6 | |||
|
от 0 до 50 % |
от 0 до 20 % включ. |
- |
±2; ±4; ±6 |
- |
10 | |
|
св. 20 до 50 % |
- |
- |
±2; ±4; ±6 | |||
|
от 0 до 70 % |
от 0 до 30 % включ. |
- |
±2; ±4; ±6 |
- |
10 | |
|
св. 30 до 70 % |
- |
- |
±2; ±4; ±6 | |||
|
от 0 до 100 % |
от 0 до 50 % включ. |
- |
±2, ±4; ±6 |
- |
10 | |
|
св. 50 до 100 % |
- |
- |
±2; ±4; ±6 | |||
|
Оксид азота (NO), CIPS |
от 0 до 125 млн 1 |
от 0 до 25 млн 1 включ. |
±(0,035+0,05^Свх) млн '; ±(0,2+0,05^Свх) млн 1 |
- |
- |
120;600 |
|
св. 25 до 125 млн 1 |
- |
- |
±6; ±10 |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Оксид азота (NO), CIPS |
от 0 до 900 млн 1 |
от 0 до 40 млн 1 включ. |
±(2,0+0,05^Свх) млн 1 |
- |
- |
20 |
|
св. 40 до 900 млн 1 |
- |
- |
±10 | |||
|
от 0 до 3000 млн 1 |
от 0 до 600 млн 1 включ. |
±(1,0+0,05^Свх) млн_1; ±(3,0+0,05^Свх) млн 1 |
- |
- |
20 | |
|
св. 600 до 3000 млн 1 |
- |
- |
±6; ±10 | |||
|
от 0 до 25000 млн 1 |
от 0 до 5000 млн 1 включ. |
±(8,0+0,05^Свх) млн_1; ±(25+0,05^Свх) млн 1 |
- |
- |
20 | |
|
св. 5000 до 25000 млн 1 |
- |
- |
±6; ±10 | |||
|
от 0 до 10 % |
от 0 до 2 % включ. |
±(0,0025+0,05^Свх) %; ±(0,01+0,05^Свх) % |
- |
- |
20 | |
|
св. 2 до 10 % |
- |
- |
±6; ±10 | |||
|
Оксид азота (NO), NDIR |
от 0 до 10 млн 1 |
от 0 до 10 млн 1 |
- |
±10; ±20 |
- |
30 |
|
от 0 до 25 млн 1 |
от 0 до 25 млн 1 |
- |
±10; ±20 |
- |
30 | |
|
от 0 до 50 млн 1 |
от 0 до 50 млн 1 |
- |
±5; ±10 |
- |
30 | |
|
от 0 до 100 млн 1 |
от 0 до 100 млн 1 |
- |
±5; ±10 |
- |
30 | |
|
от 0 до 200 млн 1 |
от 0 до 200 млн 1 |
- |
±5; ±10 |
- |
30 | |
|
от 0 до 500 млн 1 |
от 0 до 500 млн 1 |
- |
±5; ±10 |
- |
30 | |
|
от 0 до 1000 млн 1 |
от 0 до 500 млн 1 включ. |
- |
±10; ±20 |
- |
10 | |
|
св. 500 до 1000 млн 1 |
- |
- |
±10; ±20 | |||
|
от 0 до 2000 млн 1 |
от 0 до 1000 млн 1 включ. |
- |
±5; ±10 |
- |
10 | |
|
св. 1000 до 2000 млн 1 |
- |
- |
±5; ±10 |
Оксид азота (NO), UV
Оксид азота (NO), NDIR
|
2 |
3 |
4 |
5 |
6 |
7 |
|
от 0 до 5000 млн 1 |
от 0 до 2000 млн 1 включ. |
- |
±5; ±10 |
- |
10 |
|
св. 2000 до 5000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 1 % |
от 0 до 0,5 % включ. |
- |
±5; ±10 |
- |
10 |
|
св. 0,5 до 1 % |
- |
- |
±5; ±10 | ||
|
от 0 до 2 % |
от 0 до 1 % включ. |
- |
±5; ±10 |
- |
10 |
|
св. 1 до 2 % |
- |
- |
±5; ±10 | ||
|
от 0 до 5 % |
от 0 до 2 % включ. |
- |
±5; ±10 |
- |
10 |
|
св. 2 до 5 % |
- |
- |
±5; ±10 | ||
|
от 0 до 10 % |
от 0 до 5 % включ. |
- |
±5; ±10 |
- |
10 |
|
св. 5 до 10 % |
- |
- |
±5; ±10 | ||
|
от 0 до 20 % |
от 0 до 10 % включ. |
- |
±5; ±10 |
- |
10 |
|
св. 10 до 20 % |
- |
- |
±5; ±10 | ||
|
от 0 до 30 % |
от 0 до 15 % включ. |
- |
±5; ±10 |
- |
10 |
|
св. 15 до 30 % |
- |
- |
±5; ±10 | ||
|
от 0 до 50 % |
от 0 до 20 % включ. |
- |
±2; ±4; ±6 |
- |
10 |
|
св. 20 до 50 % |
- |
- |
±2; ±4; ±6 | ||
|
от 0 до 70 % |
от 0 до 30 % включ. |
- |
±2; ±4; ±6 |
- |
10 |
|
св. 30 до 70 % |
- |
- |
±2; ±4; ±6 | ||
|
от 0 до 100 % |
от 0 до 50 % включ. |
- |
±2; ±4; ±6 |
- |
10 |
|
св. 50 до 100 % |
- |
- |
±2; ±4; ±6 | ||
|
от 0 до 50 млн 1 |
от 0 до 10 млн 1 включ. |
- |
±5; ±10; ±20 |
- |
20; 50 |
|
св. 10 до 50 млн 1 |
- |
- |
±5; ±10; ±20 | ||
|
от 0 до 100 млн 1 |
от 0 до 20 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 20 до 100 млн 1 |
- |
- |
±5; ±10 |
Оксид азота (NO), UV
|
2 |
3 |
4 |
5 |
6 |
7 |
|
от 0 до 200 млн 1 |
от 0 до 40 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 40 до 200 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 300 млн 1 |
от 0 до 60 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 60 до 300 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 500 млн 1 |
от 0 до 100 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 100 до 500 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 1000 млн 1 |
от 0 до 200 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 200 до 1000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 2000 млн 1 |
от 0 до 400 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 400 до 2000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 3000 млн 1 |
от 0 до 600 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 600 до 3000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 5000 млн 1 |
от 0 до 1000 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 1000 до 5000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 1 % |
от 0 до 0,2 % включ. |
- |
±5; ±10 |
- |
15; 50 |
|
св. 0,2 до 1 % |
- |
- |
±5; ±10 | ||
|
от 0 до 3 % |
от 0 до 0,6 % включ. |
- |
±5; ±10 |
- |
15; 50 |
|
св. 0,6 до 3 % |
- |
- |
±5; ±10 | ||
|
от 0 до 5 % |
от 0 до 1 % включ. |
- |
±5; ±10 |
- |
15; 50 |
|
св. 1 до 5 % |
- |
- |
±5; ±10 | ||
|
от 0 до 10 % |
от 0 до 1 % включ. |
- |
±5; ±10 |
- |
15; 50 |
|
св. 1 до 10 % |
- |
- |
±5; ±10 |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Сероводород (H2S), CIPS |
от 0 до 1000 млн 1 |
от 0 до 200 млн 1 включ. |
±(0,5+0,05^Свх) млн-1; ±(2,5+0,05^Свх) млн-1 |
- |
- |
120;600 |
|
св. 200 до 1000 млн 1 |
- |
- |
±6; ±10 |
|
от 0 до 3600 млн 1 |
от 0 до 7 млн 1 включ. |
±0,7 млн 1 |
- |
- |
20 | |
|
св. 7 до 3600 млн 1 |
- |
- |
±10 | |||
|
от 0 до 5 % |
от 0 до 1 % включ. |
±(0,0025+0,05^Свх) %; ±(0,02+0,05^Свх) % |
- |
- |
20 | |
|
св. 1 до 5 % |
- |
- |
±6; ±10 | |||
|
от 0 до 15 % |
от 0 до 1,5 % включ. |
±(0,008+0,05^Свх) %; ±(0,015+0,05^Свх) % |
- |
- |
20 | |
|
св. 1,5 до 15 % |
- |
- |
±6; ±10 | |||
|
от 0 до 60 % |
от 0 до 6 % включ. |
±(0,3+0,05^Свх) %; ±(0,6+0,05^Свх) % |
- |
- |
20 | |
|
св. 6 до 60 % |
- |
- |
±10 |
20 | ||
|
от 0 до 100 % |
от 0 до 10 % включ. |
±(0,5+0,05^Свх) %; ±(1+0,05^Свх) % |
- |
- |
20 | |
|
св. 10 до 100 % |
- |
- |
±6; ±10 | |||
|
Сероводород (H2S), NDIR |
от 0 до 10 млн 1 |
от 0 до 10 млн 1 |
- |
±10; ±20 |
- |
30 |
|
от 0 до 25 млн 1 |
от 0 до 25 млн 1 |
- |
±10; ±20 |
- |
30 | |
|
от 0 до 50 млн 1 |
от 0 до 50 млн 1 |
- |
±10; ±20 |
- |
30 | |
|
от 0 до 100 млн 1 |
от 0 до 100 млн 1 |
- |
±10; ±20 |
- |
30 | |
|
от 0 до 200 млн 1 |
от 0 до 200 млн 1 |
- |
±8; ±15 |
- |
30 | |
|
от 0 до 500 млн 1 |
от 0 до 500 млн 1 |
- |
±6; ±10 |
- |
30 | |
|
от 0 до 1000 млн 1 |
от 0 до 1000 млн 1 |
- |
±6; ±10 |
- |
10 |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Сероводород (H2S), NDIR |
от 0 до 2000 млн 1 |
от 0 до 2000 млн 1 |
- |
±4; ±6; ±10 |
- |
10 |
|
от 0 до 5000 млн 1 |
от 0 до 5000 млн 1 |
- |
±4; ±6; ±10 |
- |
10 | |
|
от 0 до 1 % |
от 0 до 1 % |
- |
±4; ±6; ±10 |
- |
10 | |
|
от 0 до 2 % |
от 0 до 2 % |
- |
±4; ±6; ±10 |
- |
10 | |
|
от 0 до 5 % |
от 0 до 5 % |
- |
±4; ±6; ±10 |
- |
10 | |
|
от 0 до 10 % |
от 0 до 10 % |
- |
±2,5; ±4; ±6 |
- |
10 | |
|
от 0 до 20 % |
от 0 до 20 % |
- |
±2,5; ±4; ±6 |
- |
10 | |
|
от 0 до 30 % |
от 0 до 30 % |
- |
±2,5; ±4; ±6 |
- |
10 | |
|
от 0 до 50 % |
от 0 до 50 % |
- |
±2,5; ±4; ±6 |
- |
10 | |
|
от 0 до 70 % |
от 0 до 70 % |
- |
±2,5; ±4; ±6 |
- |
10 | |
|
от 0 до 100 % |
от 0 до 100 % |
- |
±2,5; ±4; ±6 |
- |
10 | |
|
Сероводород (H2S), UV |
от 0 до 35 млн 1 |
от 0 до 7 млн 1 включ. |
- |
±5; ±10; ±20 |
- |
20; 50 |
|
св. 7 до 35 млн 1 |
- |
- |
±5; ±10; ±20 | |||
|
от 0 до 100 млн 1 |
от 0 до 20 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 | |
|
св. 20 до 100 млн 1 |
- |
- |
±5; ±10 |
Хлор (Cl2), UV
Сероводород (H2S), UV
|
2 |
3 |
4 |
5 |
6 |
7 |
|
от 0 до 200 млн 1 |
от 0 до 40 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 40 до 200 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 300 млн 1 |
от 0 до 60 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 60 до 300 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 500 млн 1 |
от 0 до 100 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 100 до 500 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 1000 млн 1 |
от 0 до 200 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 200 до 1000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 2000 млн 1 |
от 0 до 400 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 400 до 2000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 3000 млн 1 |
от 0 до 600 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 600 до 3000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 5000 млн 1 |
от 0 до 1000 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 1000 до 5000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 1 % |
от 0 до 0,2 % включ. |
- |
±5; ±10 |
- |
15; 50 |
|
св. 0,2 до 1 % |
- |
- |
±5; ±10 | ||
|
от 0 до 3 % |
от 0 до 0,6 % включ. |
- |
±5; ±10 |
- |
15; 50 |
|
св. 0,6 до 3 % |
- |
- |
±5; ±10 | ||
|
от 0 до 5 % |
от 0 до 1 % включ. |
- |
±5; ±10 |
- |
15; 50 |
|
св. 1 до 5 % |
- |
- |
±5; ±10 | ||
|
от 0 до 10 % |
от 0 до 1 % включ. |
- |
±5; ±10 |
- |
15; 50 |
|
св. 1 до 10 % |
- |
- |
±5; ±10 | ||
|
от 0 до 100 млн 1 |
от 0 до 20 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 20 до 100 млн 1 |
- |
- |
±5;±10 | ||
|
от 0 до 200 млн 1 |
от 0 до 40 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 40 до 200 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 300 млн 1 |
от 0 до 60 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 60 до 300 млн 1 |
- |
- |
±5; ±10 |
Хлор (Cl2), UV
Хлороводород (HCl), CIPS
|
2 |
3 |
4 |
5 |
6 |
7 |
|
от 0 до 500 млн 1 |
от 0 до 100 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 100 до 500 млн 1 |
- |
- |
±5;±10 | ||
|
от 0 до 1000 млн 1 |
от 0 до 200 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 200 до 1000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 2000 млн 1 |
от 0 до 400 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 400 до 2000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 3000 млн 1 |
от 0 до 600 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 600 до 3000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 5000 млн 1 |
от 0 до 1000 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 1000 до 5000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 1 % |
от 0 до 0,2 % включ. |
- |
±5; ±10 |
- |
15; 50 |
|
св. 0,2 до 1 % |
- |
- |
±5; ±10 | ||
|
от 0 до 3 % |
от 0 до 0,6 % включ. |
- |
±5; ±10 |
- |
15; 50 |
|
св. 0,6 до 3 % |
- |
- |
±5; ±10 | ||
|
от 0 до 5 % |
от 0 до 1 % включ. |
- |
±5; ±10 |
- |
15; 50 |
|
св. 1 до 5 % |
- |
- |
±5; ±10 | ||
|
от 0 до 10 % |
от 0 до 1 % включ. |
- |
±5; ±10 |
- |
15; 50 |
|
св. 1 до 10 % |
- |
- |
±5; ±10 | ||
|
от 0 до 500 млн 1 |
от 0 до 100 млн 1 включ. |
±(0,05+0,05^Свх) млн-1; ±(0,25+0,05^Свх) млн-1 |
- |
- |
120; 600 |
|
св. 100 до 500 млн 1 |
- |
- |
±6; ±10 | ||
|
от 0 до 3300 млн 1 |
от 0 до 6,6 млн 1 включ. |
±0,66 млн-1 |
- |
- |
20 |
|
св. 6,6 до 3300 млн 1 |
- |
- |
±10 | ||
|
от 0 до 10000 млн 1 |
от 0 до 2000 млн 1 включ. |
±(0,7+0,05^Свх) млн-1; ±(1,0+0,05^Свх) млн-1; ±(5,0+0,05^Свх) млн-1 |
- |
- |
20 |
|
св. 2 000 до 10000 млн 1 |
- |
- |
±6; ±10 |
Хлороводород (HCl), CIPS
Углерод оксид-сульфид (COS), UV
|
2 |
3 |
4 |
5 |
6 |
7 |
|
от 0 до 10 % |
от 0 до 1 % включ. |
±(0,005+0,05^Свх) %; ±(0,01+0,05^Свх) % |
- |
- |
20 |
|
св. 1 до 10 % |
- |
- |
±6; ±10 | ||
|
от 0 до 30 % |
от 0 до 3 % включ. |
±(0,015+0,05^Свх) %; ±(0,03+0,05^Свх) % |
- |
- |
20 |
|
св. 3 до 30 % |
- |
- |
±6; ±10 | ||
|
от 0 до 40 млн 1 |
от 0 до 8 млн 1 включ. |
- |
±5; ±10; ±20 |
- |
20; 50 |
|
св. 8 до 40 млн 1 |
- |
- |
±5; ±10; ±20 | ||
|
от 0 до 100 млн 1 |
от 0 до 20 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 20 до 100 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 200 млн 1 |
от 0 до 40 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 40 до 200 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 300 млн 1 |
от 0 до 60 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 60 до 300 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 500 млн 1 |
от 0 до 100 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 100 до 500 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 1000 млн 1 |
от 0 до 200 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 200 до 1000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 2000 млн 1 |
от 0 до 400 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 400 до 2000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 3000 млн 1 |
от 0 до 600 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 600 до 3000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 5000 млн 1 |
от 0 до 1000 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Углерод оксид-сульфид (COS), UV |
от 0 до 5000 млн 1 |
св. 1000 до 5000 млн 1 |
- |
- |
±5; ±10 |
20; 50 |
|
от 0 до 1 % |
от 0 до 0,2 % включ. |
- |
±5; ±10 |
- |
15; 50 | |
|
св. 0,2 до 1 % |
- |
- |
±5; ±10 | |||
|
от 0 до 3 % |
от 0 до 0,6 % включ. |
- |
±5; ±10 |
- |
15; 50 | |
|
св. 0,6 до 3 % |
- |
- |
±5; ±10 | |||
|
от 0 до 5 % |
от 0 до 1 % включ. |
- |
±5; ±10 |
- |
15; 50 | |
|
св. 1 до 5 % |
- |
- |
±5; ±10 | |||
|
от 0 до 10 % |
от 0 до 1 % включ. |
- |
±5; ±10 |
- |
15; 50 | |
|
св. 1 до 10 % |
- |
- |
±5; ±10 | |||
|
Аммиак (NH3), CIPS |
от 0 до 500 млн 1 |
от 0 до 100 млн 1 включ. |
±(0,2+0,05^Свх) млн 1 |
- |
- |
120; 600 |
|
св. 100 до 500 млн 1 |
- |
- |
- | |||
|
от 0 до 7100 млн 1 |
от 0 до 14 млн 1 включ. |
±1,4 млн 1 |
- |
- |
20 | |
|
св. 14 до 7100 млн 1 |
- |
- |
±10 | |||
|
от 0 до 10000 млн 1 |
от 0 до 2000 млн 1 включ. |
±(3,5+0,05^Свх) млн 1 |
- |
- |
20 | |
|
св. 2000 до 10 000 млн 1 |
- |
- |
±6; ±15 | |||
|
от 0 до 10 % |
от 0 до 1 % включ. |
±(0,1+0,05^Свх) % |
- |
- |
20 | |
|
св. 1 до 10 % |
- |
- |
±6; ±15 | |||
|
от 0 до 30 % |
от 0 до 3 % включ. |
±(0,3+0,05^Свх) % |
- |
- |
20 | |
|
св. 3 до 30 % |
- |
- |
±6; ±15 | |||
|
Аммиак (NH3), NDIR |
от 0 до 10 млн 1 |
от 0 до 10 млн 1 |
- |
±10; ±20 |
- |
30 |
|
от 0 до 25 млн 1 |
от 0 до 25 млн 1 |
- |
±10; ±20 |
- |
30 | |
|
от 0 до 50 млн 1 |
от 0 до 50 млн 1 |
- |
±10; ±20 |
- |
30 | |
|
от 0 до 100 млн 1 |
от 0 до 100 млн 1 |
- |
±10; ±20 |
- |
30 | |
|
от 0 до 200 млн 1 |
от 0 до 200 млн 1 |
- |
±8; ±15 |
- |
30 | |
|
от 0 до 500 млн 1 |
от 0 до 500 млн 1 |
- |
±6; ±10 |
- |
30 | |
|
от 0 до 1000 млн 1 |
от 0 до 1000 млн 1 |
- |
±4; ±6; ±10 |
- |
10 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Аммиак (NH3), NDIR |
от 0 до 2000 млн 1 |
от 0 до 2000 млн 1 |
- |
±4; ±6; ±10 |
- |
10 |
|
от 0 до 5000 млн 1 |
от 0 до 5000 млн 1 |
- |
±4; ±6; ±10 |
- |
10 | |
|
от 0 до 1 % |
от 0 до 1 % |
- |
±4; ±6; ±10 |
- |
10 | |
|
от 0 до 2 % |
от 0 до 2 % |
- |
±4; ±6; ±10 |
- |
10 | |
|
от 0 до 5 % |
от 0 до 5 % |
- |
±4; ±6; ±10 |
- |
10 | |
|
от 0 до 10 % |
от 0 до 10 % |
- |
±4; ±6; ±10 |
- |
10 | |
|
от 0 до 20 % |
от 0 до 20 % |
- |
±4; ±6; ±10 |
- |
10 | |
|
от 0 до 30 % |
от 0 до 30 % |
- |
±4; ±6; ±10 |
- |
10 | |
|
от 0 до 50 % |
от 0 до 50 % |
- |
±4; ±6; ±10 |
- |
10 | |
|
от 0 до 70 % |
от 0 до 70 % |
- |
±4; ±6; ±10 |
- |
10 | |
|
от 0 до 100 % |
от 0 до 100 % |
- |
±4; ±6; ±10 |
- |
10 | |
|
Аммиак (NH3), UV |
от 0 до 50 млн 1 |
от 0 до 10 млн 1 включ. |
- |
±5; ±10; ±20 |
- |
20; 50 |
|
св. 10 до 50 млн 1 |
- |
- |
±5; ±10; ±20 | |||
|
от 0 до 100 млн 1 |
от 0 до 20 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 | |
|
св. 20 до 100 млн 1 |
- |
- |
±5; ±10 | |||
|
от 0 до 200 млн 1 |
от 0 до 40 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 | |
|
св. 40 до 200 млн 1 |
- |
- |
±5; ±10 |
Аммиак (NH3), UV
Фтороводород (HF), CIPS
|
2 |
3 |
4 |
5 |
6 |
7 |
|
от 0 до 300 млн 1 |
от 0 до 60 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 60 до 300 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 500 млн 1 |
от 0 до 100 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 100 до 500 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 1000 млн 1 |
от 0 до 200 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 200 до 1000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 2000 млн 1 |
от 0 до 400 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 400 до 2000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 3000 млн 1 |
от 0 до 600 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 600 до 3000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 5000 млн 1 |
от 0 до 1000 млн 1 включ. |
- |
±5; ±10 |
- |
20; 50 |
|
св. 1000 до 5000 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 1 % |
от 0 до 0,2% включ. |
- |
±5; ±10 |
- |
15; 50 |
|
св. 0,2 до 1 % |
- |
- |
±5; ±10 | ||
|
от 0 до 3 % |
от 0 до 0,6 % включ. |
- |
±5; ±10 |
- |
15; 50 |
|
св. 0,6 до 3 % |
- |
- |
±5; ±10 | ||
|
от 0 до 5 % |
от 0 до 1 % включ. |
- |
±5; ±10 |
- |
15; 50 |
|
св. 1 до 5 % |
- |
- |
±5; ±10 | ||
|
от 0 до 10 % |
от 0 до 1 % включ. |
- |
±5; ±10 |
- |
15; 50 |
|
св. 1 до 10 % |
- |
- |
±5; ±10 | ||
|
от 0 до 600 млн 1 |
от 0 до 1,2 млн 1 включ. |
±0,12 млн 1 |
- |
- |
20 |
|
св. 1,2 до 600 млн 1 |
- |
- |
±10 | ||
|
от 0 до 3000 млн 1 |
от 0 до 800 млн 1 включ. |
±(1,0+0,05^Свх) млн-1; ±(3,0+0,05^Свх) млн-1 |
- |
- |
20 |
|
св. 800 до 3 000 млн 1 |
- |
- |
±10 |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Фтороводород (HF), CIPS |
от 0 до 25000 млн 1 |
от 0 до 5000 млн 1 включ. |
±(4,0+0,05^Свх) млн-1; ±(8,0+0,05^Свх) млн-1 |
- |
- |
20 |
|
св. 5000 до 25000 млн 1 |
- |
- |
±10 | |||
|
от 0 до 10 % |
от 0 до 2 % включ. |
±(0,05+0,05^Свх) %; ±(0,1+0,05^Свх) % |
- |
- |
20 | |
|
св. 2 до 10 % |
- |
- |
±10 | |||
|
Диоксид углерода (CO2), CIPS |
от 0 до 10 млн 1 |
от 0 до 10 млн 1 |
- |
±10; ±20 |
- |
30 |
|
от 0 до 100 млн 1 |
от 0 до 30 млн 1 включ. |
±(0,5+0,05^Свх) млн-1 |
- |
- |
30 | |
|
св. 30 до 100 млн 1 |
- |
- |
±7; ±10 | |||
|
от 0 до 2000 млн 1 |
от 0 до 500 млн 1 включ. |
±(3+0,05^Свх) млн-1 |
- |
- |
20 | |
|
св. 500 до 2000 млн 1 |
- |
- |
±6; ±10 | |||
|
от 0 до 4000 млн 1 |
от 0 до 700 млн 1 включ. |
±(4+0,05^Свх) млн-1 |
- |
- |
20 | |
|
св. 700 до 4000 млн 1 |
- |
- |
±6; ±10 | |||
|
от 0 до 1,5 % |
от 0 до 0,4 % включ. |
±(0,0024+0,05^Свх) % |
- |
- |
20 | |
|
св. 0,4 до 1,5 % |
- |
- |
±6; ±10 | |||
|
от 0 до 5 % |
от 0 до 1,6 % включ. |
±(0,0095+0,05^Свх) % |
- |
- |
20 | |
|
св. 1,6 до 5,0 % |
- |
- |
±6; ±10 | |||
|
от 0 до 30 % |
от 0 до 6 % включ. |
±(0,0350+0,05^Свх) % |
- |
- |
20 | |
|
св. 6 до 30 % |
- |
- |
±6; ±10 | |||
|
Диоксид углерода (СО2), NDIR |
от 0 до 10 млн 1 |
от 0 до 10 млн 1 |
- |
±10; ±20 |
- |
30 |
|
от 0 до 25 млн 1 |
от 0 до 25 млн 1 |
- |
±10; ±20 |
- |
30 | |
|
от 0 до 50 млн 1 |
от 0 до 50 млн 1 |
- |
±5; ±10 |
- |
30 | |
|
от 0 до 100 млн 1 |
от 0 до 50 млн 1 включ. |
- |
±5; ±10 |
- |
30 | |
|
св. 50 до 100 млн 1 |
- |
- |
±5; ±10 |
Диоксид углерода
(СО2), NDIR
|
2 |
3 |
4 |
5 |
6 |
7 |
|
от 0 до 200 млн 1 |
от 0 до 100 млн 1 включ. |
- |
±5; ±10 |
- |
30 |
|
св. 100 до 200 млн 1 |
- |
- |
±5; ±10 | ||
|
от 0 до 500 млн 1 |
от 0 до 200 млн 1 включ. |
- |
±2,5; ±5; ±10 |
- |
30 |
|
св. 200 до 500 млн 1 |
- |
- |
±2,5; ±5; ±10 | ||
|
от 0 до 1000 млн 1 |
от 0 до 500 млн 1 включ. |
- |
±2,5; ±5; ±10 |
- |
10 |
|
св. 500 до 1000 млн 1 |
- |
- |
±2,5; ±5; ±10 | ||
|
от 0 до 2000 млн 1 |
от 0 до 1000 млн 1 включ. |
- |
±2,5; ±5; ±10 |
- |
10 |
|
св. 1000 до 2000 млн 1 |
- |
- |
±2,5; ±5; ±10 | ||
|
от 0 до 5000 млн 1 |
от 0 до 2000 млн 1 включ. |
- |
±2; ±4; ±6 |
- |
10 |
|
св. 2000 до 5000 млн 1 |
- |
- |
±2; ±4; ±6 | ||
|
от 0 до 1 % |
от 0 до 0,5 % включ. |
- |
±2; ±4; ±6 |
- |
10 |
|
св. 0,5 до 1 % |
- |
- |
±2; ±4; ±6 | ||
|
от 0 до 2 % |
от 0 до 1 % включ. |
- |
±2; ±4; ±6 |
- |
10 |
|
св. 1 до 2 % |
- |
- |
±2; ±4; ±6 | ||
|
от 0 до 5 % |
от 0 до 2 % включ. |
- |
±2; ±4; ±6 |
- |
10 |
|
св. 2 до 5 % |
- |
- |
±2; ±4; ±6 | ||
|
от 0 до 10 % |
от 0 до 5 % включ. |
- |
±2; ±4; ±6 |
- |
10 |
|
св. 5 до 10 % |
- |
- |
±2; ±4; ±6 |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диоксид углерода (СО2), NDIR |
от 0 до 20 % |
от 0 до 10 % включ. |
- |
±2; ±4; ±6 |
- |
10 |
|
св. 10 до 20 % |
- |
- |
±2; ±4; ±6 | |||
|
от 0 до 30 % |
от 0 до 15 % включ. |
- |
±2; ±4; ±6 |
- |
10 | |
|
св. 15 до 30 % |
- |
- |
±2; ±4; ±6 | |||
|
от 0 до 50 % |
от 0 до 20 % включ. |
- |
±2; ±4; ±6 |
- |
10 | |
|
св. 20 до 50 % |
- |
- |
±2; ±4; ±6 | |||
|
от 0 до 70 % |
от 0 до 30 % включ. |
- |
±2; ±4; ±6 |
- |
10 | |
|
св. 30 до 70 % |
- |
- |
±2; ±4; ±6 | |||
|
от 0 до 100 % |
от 0 до 50 % включ. |
- |
±2; ±4; ±6 |
- |
10 | |
|
св. 50 до 100 % |
- |
- |
±2; ±4; ±6 | |||
|
Вода (Н2О), CIPS |
от 0 до 1 млн 1 |
от 0 до 1 млн 1 |
±(0,05+0,1 •Свх) млн 1 |
- |
- |
120; 600 |
|
от 0 до 10 млн 1 |
от 0 до 1 млн 1 включ. |
±(0,05+0,1 •Свх) млн 1 |
- |
- |
120; 600 | |
|
св. 1 до 10 млн 1 |
- |
- |
±10 | |||
|
от 0 до 100 млн 1 |
от 0 до 20 млн 1 включ. |
±(1,5+0,1-Свх) млн 1 |
- |
- |
20;600 | |
|
св. 20 до 100 млн 1 |
- |
- |
±10 | |||
|
от 0 до 1000 млн 1 |
от 0 до 200 млн 1 включ. |
±(3+0,05^Свх) млн 1 |
- |
- |
20 | |
|
св. 200 до 1000 млн 1 |
- |
- |
±7 | |||
|
от 0 до 5000 млн 1 |
от 0 до 500 млн 1 включ. |
±(5+0,05^Свх) млн 1 |
- |
- |
20 | |
|
св. 500 до 5000 млн 1 |
- |
- |
±6 |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Вода (Н2О), NDIR |
от 0 до 5000 мг/м3 |
от 0 до 1000 мг/м3 включ. |
- |
±5; ±10 |
- |
10 |
|
св. 1000 до 5000 мг/м3 |
- |
- |
±5; ±10 | |||
|
от 0 до 20000 мг/м3 |
от 0 до 5000 мг/м3 включ. |
- |
±5; ±10 |
- |
10 | |
|
св. 5000 до 20000 мг/м3 |
- |
- |
±5; ±10 | |||
|
от 0 до 100000 мг/м3 |
от 0 до 20000 мг/м3 включ. |
- |
±5; ±10 |
- |
10 | |
|
св. 20000 до 100000 мг/м3 |
- |
- |
±5; ±10 | |||
|
от 0 до 200000 мг/м3 |
от 0 до 40000 мг/м3 включ. |
- |
±5; ±10 |
- |
10 | |
|
св. 40000 до 200000 мг/м3 |
- |
- |
±5; ±10 | |||
|
от 0 до 500000 мг/м3 |
от 0 до 100000 мг/м3 включ. |
- |
±5; ±10 |
- |
10 | |
|
св. 100000 до 500000 мг/м3 |
- |
- |
±5; ±10 | |||
|
Вода (Н2О), ЭТ |
от 0 до 40 % |
от 0 до 10 % включ. |
- |
±8; ±10 |
- |
10; 40 |
|
св. 10 до 40 % |
- |
- |
±8; ±10 | |||
|
Кислород (О2), ЭТ |
от 0,1 до 25 % вкл. |
от 0,1 до 25 % включ. |
- |
±4; ±7; ±10 |
- |
15; 40 |
|
Кислород (О2), CIPS |
от 0 до 1000 млн 1 |
от 0 до 200 млн 1 включ. |
±(1+0,05^Свх) млн 1 |
- |
- |
120; 600 |
|
св. 200 до 1000 млн 1 |
- |
- |
±6; ±10 | |||
|
от 0 до 2 % |
от 0 до 0,2 % включ. |
±(0,01+0,05^Свх) % |
- |
- |
20 | |
|
св. 0,2 до 2 % |
- |
- |
±10 | |||
|
от 0 до 10 % |
от 0 до 1 % включ. |
±(0,01+0,05^Свх) % |
- |
- |
20 | |
|
св. 1 до 10 % |
- |
- |
±6; ±10 | |||
|
от 0 до 25 % |
от 0 до 2,5 % включ. |
±(0,025+0,05^Свх) % |
- |
- |
20 | |
|
св. 2,5 до 25 % |
- |
- |
±6; ±10 |
Кислород (О2), CIPS
Кислород (О2), ЭЖ4)
|
2 |
3 |
4 |
5 |
6 |
7 |
|
от 0 до 50 % |
от 0 до 5 % включ. |
±(0,05+0,05^Свх) % |
- |
- |
20 |
|
св. 5 до 50 % |
- |
- |
±6; ±10 | ||
|
от 0 до 100 % |
от 0 до 10 % включ. |
±(0,01+0,05^Свх) %; ±(0,05+0,05^Свх) % |
- |
- |
20 |
|
св. 10 до 100 % |
- |
- |
±6; ±10 | ||
|
от 0,1 до 40 млн 1 |
от 0,1 до 10 млн 1 включ. |
- |
±5 |
- |
100;300 |
|
св. 10 до 40 млн 1 |
- |
- |
±5 | ||
|
от 1 до 200 млн 1 |
от 1 до 40 млн 1 включ. |
- |
±5 |
- |
100;300 |
|
св. 40 до 200 млн 1 |
- |
- |
±5 | ||
|
от 0 до 500 млн 1 |
от 0 до 100 млн 1 включ. |
- |
±5 |
- |
50 |
|
св. 100 до 500 млн 1 |
- |
- |
±5 | ||
|
от 0 до 2000 млн 1 |
от 0 до 400 млн 1 включ. |
- |
±8 |
- |
50 |
|
св. 400 до 2000 млн 1 |
- |
- |
±8 | ||
|
от 0 до 10000 млн 1 |
от 0 до 2000 млн 1 включ. |
- |
±6 |
- |
50 |
|
св. 2000 до 10 000 млн 1 |
- |
- |
±6 | ||
|
от 0 до 5 % |
от 0 до 2 % включ. |
- |
±5 |
- |
15 |
|
св. 2 до 5 % |
- |
- |
±5 | ||
|
от 0 до 25 % |
от 0 до 5 % включ. |
- |
±2; ±4 |
- |
15 |
|
св. 5 до 25 % |
- |
- |
±2; ±4 | ||
|
от 0 до 35 % |
от 0 до 5 % включ. |
- |
±2; ±4 |
- |
15 |
|
св. 5 до 35 % |
- |
- |
±2; ±4 | ||
|
от 0 до 100 % |
от 0 до 10 % включ. |
- |
±2; ±4 |
- |
15 |
|
св. 10 до 100 % |
- |
- |
±2; ±4 |
Водород (H2), ТК4)
|
2 |
3 |
4 |
5 |
6 |
7 |
|
от 0 до 0,5 % |
от 0 до 0,5 % |
- |
±53); ±103) |
- |
5; 20; 40 |
|
от 0 до 1 % |
от 0 до 1 % |
- |
±53); ±103) |
- |
5; 20; 40 |
|
от 0 до 2 % |
от 0 до 2 % |
- |
±2,5; ±5 |
- |
5; 20; 40 |
|
от 0 до 3 % |
от 0 до 3 % |
- |
±2,5; ±5 |
- |
5; 20; 40 |
|
от 0 до 4 % |
от 0 до 4 % |
- |
±2,5; ±5 |
- |
5; 20; 40 |
|
от 0 до 5 % |
от 0 до 5 % |
- |
±2,5; ±5 |
- |
5; 20; 40 |
|
от 0 до 10 % |
от 0 до 10 % |
- |
±2,5; ±5 |
- |
5; 20; 40 |
|
от 0 до 20 % |
от 0 до 20 % |
- |
±2,5; ±5 |
- |
5; 20; 40 |
|
от 0 до 30 % |
от 0 до 30 % |
- |
±2,5; ±5 |
- |
5; 20; 40 |
|
от 0 до 40 % |
от 0 до 40 % |
- |
±2,5; ±5 |
- |
5; 20; 40 |
|
от 0 до 50 % |
от 0 до 50 % |
- |
±2,5; ±5 |
- |
5; 20; 40 |
|
от 0 до 60 % |
от 0 до 60 % |
- |
±2,5; ±5 |
- |
5; 20; 40 |
|
от 0 до 80 % |
от 0 до 80 % |
- |
±2,5; ±5 |
- |
5; 20; 40 |
|
от 0 до 100 % |
от 0 до 100 % |
- |
±2,5; ±5 |
- |
5; 20; 40 |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Водород (H2), ТК4) |
от 40 до 60 % |
от 40 до 60 % |
- |
±2,53)5); ±53)5) |
- |
5; 20; 40 |
|
от 40 до 80 % |
от 40 до 80 % |
- |
±2,53)5); ±53)5) |
- |
5; 20; 40 | |
|
от 50 до 100 % |
от 50 до 100 % |
- |
±2,53)5); ±53)5) |
- |
5; 20; 40 | |
|
от 60 до 100 % |
от 60 до 100 % |
- |
±2,53)5); ±53)5) |
- |
5; 20; 40 | |
|
от 70 до 100 % |
от 70 до 100 % |
- |
±2,53)5); ±53)5) |
- |
5; 20; 40 | |
|
от 80 до 100 % |
от 80 до 100 % |
- |
±2,53)5); ±53)5) |
- |
5; 20; 40 | |
|
от 90 до 100 % |
от 90 до 100 % |
- |
±2,53)5); ±53)5) |
- |
5; 20; 40 | |
|
от 95 до 100 % |
от 95 до 100 % |
- |
±2,53)5); ±53)5) |
- |
5; 20; 40 | |
|
от 99 до 100 % |
от 99 до 100 % |
- |
±2,53)5); ±53)5) |
- |
5; 20; 40 | |
|
Водород (H2), ЭЖ4) |
от 0 до 200 млн 1 |
от 0 до 200 млн 1 |
- |
±2 |
- |
5; 20; 40 |
|
от 0 до 1000 млн 1 |
от 0 до 1000 млн 1 |
- |
±2 |
- |
5; 20; 40 | |
|
от 0 до 2 % |
от 0 до 2 % |
- |
±5 |
- |
5; 20; 40 | |
|
от 0 до 20 % |
от 0 до 20 % |
- |
±2,5; ±5 |
- |
5; 20; 40 | |
|
от 0 до 30 % |
от 0 до 30 % |
- |
±5; ±2,5 |
- |
5; 20; 40 |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Водород (H2), ЭЖ4) |
от 0 до 40 % |
от 0 до 40 % |
- |
±5; ±2,5 |
- |
5; 20; 40 |
|
от 0 до 50 % |
от 0 до 50 % |
- |
±3; ±1,5 |
- |
5; 20; 40 | |
|
от 0 до 60 % |
от 0 до 60 % |
- |
±3; ±1,5 |
- |
5; 20; 40 | |
|
от 0 до 80 % |
от 0 до 80 % |
- |
±3; ±1,5 |
- |
5; 20; 40 | |
|
от 0 до 100 % |
от 0 до 100 % |
- |
±3; ±1,5 |
- |
5; 20; 40 | |
|
Г елий (He), ТК4) |
от 0 до 2 % |
от 0 до 2 % |
- |
±53); ±2,53) |
- |
5; 20; 40 |
|
от 0 до 5 % |
от 0 до 5 % |
- |
±53); ±2,53) |
- |
5; 20; 40 | |
|
от 0 до 10 % |
от 0 до 10 % |
- |
±53); ±2,53) |
- |
5; 20; 40 | |
|
от 0 до 100 % |
от 0 до 100 % |
- |
±53); ±2,53) |
- |
5; 20; 40 | |
|
от 10 до 100 % |
от 10 до 100 % |
- |
±53)5); ±2,53)5) |
- |
5; 20; 40 | |
|
от 50 до 100 % |
от 50 до 100 % |
- |
±53)5); ±2,53)5) |
- |
5; 20; 40 | |
|
от 80 до 100 % |
от 80 до 100 % |
- |
±53)5); ±2,53)5) |
- |
5; 20; 40 | |
|
от 90 до 100 % |
от 90 до 100 % |
- |
±53)5); ±2,53)5) |
- |
5; 20; 40 | |
|
от 95 до 100 % |
от 95 до 100 % |
- |
±53)5); ±2,53)5) |
- |
5; 20; 40 |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Аргон (Ar), ТК4) |
от 0 до 5 % |
от 0 до 5 % |
- |
±53); ±2,53) |
- |
5; 20; 40 |
|
от 0 до 10 % |
от 0 до 10 % |
- |
±53); ±2,53) |
- |
5; 20; 40 | |
|
от 0 до 20 % |
от 0 до 20 % |
- |
±53); ±2,53) |
- |
5; 20; 40 | |
|
от 0 до 30 % |
от 0 до 30 % |
- |
±53); ±2,53) |
- |
5; 20; 40 | |
|
от 0 до 40 % |
от 0 до 40 % |
- |
±53); ±2,53) |
- |
5; 20; 40 | |
|
от 0 до 100 % |
от 0 до 100 % |
- |
±53); ±2,53) |
- |
5; 20; 40 | |
|
от 90 до 100 % |
от 90 до 100 % |
- |
±53)5); ±2,53)5) |
- |
5; 20; 40 | |
|
от 95 до 100 % |
от 95 до 100 % |
- |
±53)5); ±2,53)5) |
- |
5; 20; 40 | |
|
от 99 до 100 % |
от 99 до 100 % |
- |
±53)5); ±2,53)5) |
- |
5; 20; 40 | |
|
Метан (CH4), CIPS |
от 0 до 500 млн 1 |
от 0 до 100 млн 1 включ. |
±(0,15+0,05^Свх) млн 1; ±(0,5+0,05^Свх) млн 1 |
- |
- |
120;600 |
|
св. 100 до 500 млн 1 |
- |
- |
±6; ±10 | |||
|
от 0 до 10000 млн 1 |
от 0 до 2000 млн 1 включ. |
±(2,5+0,05^Свх) млн_1; ±(5+0,05^Свх) млн 1 |
- |
- |
0,252); 13); 20 | |
|
св. 2000 до 10000 млн 1 |
- |
- |
±10 | |||
|
от 0 до 10 % |
от 0 до 1 % включ. |
±(0,05+0,05^Свх) %; ±(0,1+0,05-Свх) % |
- |
- |
20 | |
|
св. 1 до 10 % |
- |
- |
±10 |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Метан (CH4), CIPS |
от 0 до 30 % |
от 0 до 3 % включ. |
±(0,15+0,05^Свх) %; ±(0,3+0,05-Свх) % |
- |
- |
20 |
|
св. 3 до 30 % |
- |
- |
±10 | |||
|
от 0 до 100 % |
от 0 до 10 % включ. |
±(0,5+0,05^Свх) %; ±(1+0,05^Свх) % |
- |
- |
20 | |
|
св. 10 до 100 % |
- |
- |
±10 | |||
|
Октан (C8H18); Ацетон (СзНбО); 2-пропанон ((СНз)гСО); Гептан (C7H16); Углеводороды по гептану (С7Н16); Этанол (C2H5OH); Бензол (C6H6); Метанол (CH3OH); Гексан (C6H14); Оксид этилена (C2H4O); Ацетилен (С2Н2); Пентан (C5H12); Метан (CH4); Этилен (C2H4); Пропилен (C3H6); Пропан (C3H8); Этан (C2H6); Изобутан, 2-метилпропан (i-C4H10); Углеводороды по метану (СН); Углеводороды по пропану (С3Н8), NDIR |
от 0 до 10 млн 1 |
от 0 до 10 млн 1 |
- |
±10; ±20 |
- |
30 |
|
от 0 до 25 млн 1 |
от 0 до 25 млн 1 |
- |
±10; ±20 |
- |
30 | |
|
от 0 до 50 млн 1 |
от 0 до 50 млн 1 |
- |
±5; ±10; ±20 |
- |
30 | |
|
от 0 до 100 млн 1 |
от 0 до 50 млн 1 включ. |
- |
±5; ±10; ±20 |
- |
30 | |
|
св. 50 до 100 млн 1 |
- |
- |
±5; ±10; ±20 | |||
|
от 0 до 200 млн 1 |
от 0 до 100 млн 1 включ. |
- |
±5; ±10; ±20 |
- |
30 | |
|
св. 100 до 200 млн 1 |
- |
- |
±5; ±10; ±20 | |||
|
от 0 до 500 млн 1 |
от 0 до 200 млн 1 включ. |
- |
±4; ±6; ±10 |
- |
30 | |
|
св. 200 до 500 млн 1 |
- |
- |
±4; ±6; ±10 | |||
|
от 0 до 1000 млн 1 |
от 0 до 500 млн 1 включ. |
- |
±4; ±6; ±10 |
- |
10 | |
|
св. 500 до 1000 млн 1 |
- |
- |
±4; ±6; ±10 | |||
|
от 0 до 2000 млн 1 |
от 0 до 1000 млн 1 включ. |
- |
±4; ±6; ±10 |
- |
10 | |
|
св. 1000 до 2000 млн 1 |
- |
- |
±4; ±6; ±10 |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Ацетон (C3H6O); 2-пропанон ((CH3)2CO); Гептан (C7H16); Углеводороды по гептану (С7Н16); Этанол (C2H5OH); Бензол (СбНб); Метанол (CH3OH); Гексан (C6H14); Оксид этилена (C2H4O); Ацетилен (С2Н2); Пентан (C5H12); Метан (CH4); Этилен (C2H4); Пропилен (C3H6); Пропан (C3H8); Этан (C2H6); Изобутан, 2-метилпропан (i-C4Hio); Углеводороды по метану (СН4); Углеводороды по пропану (С3Н8), NDIR |
от 0 до 5000 млн 1 |
от 0 до 2000 млн 1 включ. |
- |
±2; ±4; ±6 |
- |
1o |
|
св. 2000 до 5000 млн 1 |
- |
- |
±2; ±4; ±6 | |||
|
от 0 до 1 % |
от 0 до 0,5 % включ. |
- |
±2; ±4; ±6 |
- |
10 | |
|
св. 0,5 до 1 % |
- |
- |
±2; ±4; ±6 | |||
|
Бензол (C6H6); Метанол (CH3OH); Гексан (C6H14); Оксид этилена (C2H4O); Ацетилен (С2Н2); Пентан (C5H12); Метан (CH4); Этилен (C2H4); Пропилен (C3H6); Пропан (C3H8); Этан (C2H6); Изобутан, 2-метилпропан (i-C4H1o); Углеводороды по метану (СН4); Углеводороды по пропану (С3Н8), NDIR |
от 0 до 2 % |
от 0 до 1 % включ. |
- |
±2; ±4; ±6 |
- |
1o |
|
св. 1 до 2 % |
- |
- |
±2; ±4; ±6 |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Гексан (C6H14); Оксид этилена (C2H4O); Ацетилен (С2Н2); Пентан (C5H12); Метан (CH4); Этилен (C2H4); Пропилен (C3H6); Пропан (C3H8); Этан (C2H6); Изобутан, 2-метилпропан (i-C4H10); Углеводороды по метану (СН4); Углеводороды по пропану (С3Н8), NDIR |
от 0 до 5 % |
от 0 до 2 % включ. |
- |
±2; ±4; ±6 |
- |
10 |
|
св. 2 до 5 % |
- |
- |
±2; ±4; ±6 | |||
|
Оксид этилена (C2H4O); Ацетилен (С2Н2); Пентан (C5H12); Метан (CH4); Этилен (C2H4); Пропилен (C3H6); Пропан (C3H8); Этан (C2H6); Изобутан; 2-метилпропан (i-C4H10); Углеводороды по метану (СН4); Углеводороды по пропану (С3Н8), NDIR |
от 0 до 10 % |
от 0 до 5 % включ. |
- |
±2; ±4; ±6 |
- |
10 |
|
св. 5 до 10 % |
- |
- |
±2; ±4; ±6 | |||
|
Пентан (C5H12); Метан (CH4); Этилен (C2H4); Пропилен (C3H6); Пропан (C3H8); Этан (C2H6); Изобутан; 2-метилпропан (i-C4Hio); Углеводороды по метану (СН4); Углеводороды по пропану (С3Н8), NDIR |
от 0 до 20 % |
от 0 до 10 % включ. |
- |
±2; ±4; ±6 |
- |
10 |
|
св. 10 до 20 % |
- |
- |
±2; ±4; ±6 |
Окончание таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Метан (CH); Этилен (C2H4); Пропилен (СзНб); Пропан (C3H8); Этан (C2H6); Изобутан, 2-метилпропан (i-C4Hio); Углеводороды по метану (СН4); Углеводороды по пропану (С3Н8), NDIR |
от 0 до 30 % |
от 0 до 15 % включ. |
- |
±2; ±4; ±6 |
- |
10 |
|
св. 15 до 30 % |
- |
- |
±2; ±4; ±6 | |||
|
от 0 до 50 % |
от 0 до 20 % включ. |
- |
±2; ±4; ±6 |
- |
10 | |
|
св. 20 до 50 % |
- |
- |
±2; ±4; ±6 | |||
|
от 0 до 70 % |
от 0 до 30 % включ. |
- |
±2; ±4; ±6 |
- |
10 | |
|
св. 30 до 70 % |
- |
- |
±2; ±4; ±6 | |||
|
от 0 до 100 % |
от 0 до 50 % включ. |
- |
±2; ±4; ±6 |
- |
10 | |
|
св. 50 до 100 % |
- |
- |
±2; ±4; ±6 | |||
* пределы допускаемой основной погрешности и предел допускаемого времени установления показаний определяются заказом, значение допускаемой основной погрешности и предел допускаемого времени установления показаний отражены в паспорте на газоанализатор. Примечания:
в единицы массовой концентрации, мг/м3, и наоборот, проводят по формуле: C=Y-M/Vm (или Y= C-Vm/М), где С - массовая концентрация компонента, мг/м3; Y - объемная доля компонента, млн 1 (%); M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °C и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль;
| ||||||
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний газоанализатора, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности измерений от влияния изменения температуры окружающей среды на каждые 10 °C относительно нормальных условий измерений в долях от пределов основной погрешности, для методов: - CIPS, NDIR - ЭЖ, ЭТ, UV - TK |
±0,5 ±0,8 ±1 |
|
Пределы допускаемой дополнительной погрешности измерений от влияния изменения атмосферного давления на каждые 1 кПа относительно нормальных условий измерений в пределах условий эксплуатации, % от измеряемой величины1) |
±1 |
|
1) - Дополнительная погрешность суммируется с основной погрешностью измерений измеряемой величины. При этом погрешности должны быть приведены к абсолютному виду. Примечание - Нормальные условия измерений:
| |
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания
|
от 195 до 253 50/60 от 9 до 36 / от 18 до 36 |
|
Потребляемая мощность, В^А, не более |
1200 |
|
Условия эксплуатации: | |
|
Температура окружающей среды, °C |
от -60 до +502) |
|
Относительная влажность воздуха, % |
от 30 до 80 |
|
Атмосферное давление, кПа |
от 84 до 104,3 |
|
Относительная влажность анализируемой среды1^ % |
от 0 до 93 |
|
Давление анализируемой среды1), кПа |
от 95 до 110 |
|
Допустимое абсолютное давление газа, подаваемого на вход газонализатора3), кПа |
от 50 до 450 |
|
Расход пробы анализируемой среды1), л/мин |
от 1 до 2 |
| |
|
Наименование характеристики |
Значение |
|
Габаритные размеры*, мм, не более: (ВхГхШ) УПЭ ГА - EOP |
140x210x350 |
|
УПЭ ГА - EOD |
200x400x450 |
|
УПЭ ГА - EOM |
356x650x485 |
|
УПЭ ГА - EOR |
350x600x600 |
|
УПЭ ГА - EDA |
650x265x450 |
|
УПЭ ГА - EDS |
641x441x339 |
|
УПЭ ГА - EDP |
1800x900x1100 |
|
Масса*, кг, не более: УПЭ ГА - EOP |
10 |
|
УПЭ ГА - EOD |
15 |
|
УПЭ ГА - EOM |
30 |
|
УПЭ ГА - EOR |
35 |
|
УПЭ ГА - EDA |
100 |
|
УПЭ ГА - EDS |
190 |
|
УПЭ ГА - EDP |
290 |
|
Степень защиты IP по ГОСТ 14254-2015 для: УПЭ ГА - EOP, УПЭ ГА - EOD |
IP32 |
|
УПЭ ГА - EOM |
IP20 |
|
УПЭ ГА - EOR |
IP66/IP67 |
|
УПЭ ГА - EDA, УПЭ ГА - EDS |
IP66 |
|
УПЭ ГА - EDP |
IP65 |
|
Количество каналов измерения: УПЭ ГА - EOP |
от 1 до 3 |
|
Количество каналов измерения: УПЭ ГА - EOD, УПЭ ГА - EOM, УПЭ ГА - EOR, УПЭ ГА - EDA, УПЭ ГА - EDS, УПЭ ГА - EDP |
от 1 до 7 |
|
Методы измерений: УПЭ ГА - EOP |
CIPS, NDIR, ЭЖ, ЭТ, ТК |
|
Методы измерений: УПЭ ГА - EOD, УПЭ ГА - EOM, УПЭ ГА - EOR, УПЭ ГА - EDA, УПЭ ГА - EDS, УПЭ ГА - EDP |
CIPS, NDIR, ЭЖ, ЭТ, UV, ТК |
|
Материал корпуса: УПЭ ГА - EOP, УПЭ ГА - EDP |
полимерные материалы |
|
Материал корпуса: УПЭ ГА - EOD, УПЭ ГА - EOM, УПЭ ГА - EOR, УПЭ ГА - EDA, УПЭ ГА - EDS |
металл и его сплавы |
|
Маркировка взрывозащиты: УПЭ ГА - EDA, УПЭ ГА - EDS |
1Ex db IIB+H2 T6.. ,T3 Gb X Ex tb IIIC T80°C...T190°C Db X |
таблицы 5
|
Наименование характеристики |
Значение |
|
Температура подаваемой газовой пробы1, °C: Метод измерения CIPS |
от -10 до +40; от +5 до +50; от + 15 до +190 |
|
Метод измерения NDIR |
от -10 до +40; от +5 до +50; от +15 до +190 |
|
Метод измерения UV |
от -10 до +40; от +5 до +50; от +15 до +190 |
|
Метод измерения ЭТ |
от -10 до +40; от +5 до +50; от +15 до +190 |
|
Метод измерения ЭЖ |
от -10 до +40; от +5 до +50 |
|
Метод измерения TK |
от -10 до +40; от +5 до +50 |
|
Время прогрева в зависимости от температуры подаваемой пробы, мин, не более: Для диапазона от -10 °C до +40 °C: CIPS |
10 |
|
NDIR, UV |
60 |
|
ЭТ |
30 |
|
ЭЖ |
30 |
|
TK |
30 |
|
Для диапазона от +5 °C до +50 °C CIPS |
10 |
|
NDIR, UV |
60 |
|
ЭТ |
30 |
|
ЭЖ |
30 |
|
TK |
30 |
|
Для диапазона от +15 °C до +190 °C CIPS |
120 |
|
NDIR, UV |
120 |
|
ЭТ |
30 |
|
ЭЖ |
- |
|
TK |
- |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
50 000 |
