Номер по Госреестру СИ: 96103-25
96103-25 Трансформаторы тока
(ТВ-35/25)
Назначение средства измерений:
Трансформаторы тока ТВ-35/25 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 21.08.2025
Срок свидетельства -
Номер записи - 31f66eab-d39f-f08f-73c7-1b9df256831e
ID в реестре СИ - 1426761
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 16 лет
Наличие периодической поверки - Да
Модификации СИ
ТВ-35/25,
Производитель
Изготовитель - Уральский завод тяжёлого электротехнического машиностроения им. В. И. Ленина
Страна - РОССИЯ
Населенный пункт - 620017, Свердловская обл., г. Свердловск, ул. Фронтовых Бригад, д. 22
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1634 от 2025.08.11 ПРИКАЗ_Об утверждении типов средств измерений (11)
Наличие аналогов СИ: Трансформаторы тока (ТВ-35/25)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Уральский завод тяжёлого электротехнического машиностроения им. В. И. Ленина
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96104-25 |
Трансформаторы тока, ТВДМ-35 Уральский завод тяжёлого электротехнического машиностроения им. В. И. Ленина (РОССИЯ 620017, Свердловская обл., г. Свердловск, ул. Фронтовых Бригад, д. 22) |
ОТ |
16 лет |
|
96103-25 |
Трансформаторы тока, ТВ-35/25 Уральский завод тяжёлого электротехнического машиностроения им. В. И. Ленина (РОССИЯ 620017, Свердловская обл., г. Свердловск, ул. Фронтовых Бригад, д. 22) |
ОТ |
16 лет |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Трансформаторы тока (ТВ-35/25)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЛЕММА" (RA.RU.320074) | 9 | 9 | 0 | 0 | 9 | 9 | 0 |
Стоимость поверки Трансформаторы тока (ТВ-35/25)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1 «Общие сведения» документа «Трансформатор тока ТВ-35/25. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21.07.2023 г. № 1491.
ПравообладательУральский завод тяжёлого электротехнического машиностроения им. В. И. Ленина (Уралэлектротяжмаш)
Адрес: 620017, Свердловская обл., г. Свердловск, ул. Фронтовых Бригад, д. 22
Изготовитель
Уральский завод тяжёлого электротехнического машиностроения им. В. И. Ленина (Уралэлектротяжмаш) (изготовлены в 1967 г.)Адрес: 620017, Свердловская обл., г. Свердловск, ул. Фронтовых Бригад, д. 22
Испытательный центр
Общество с ограниченной ответственностью «ЛЕММА»
(ООО «ЛЕММА»)
Адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23
Телефон: +7 (343) 372-00-57
Web-сайт: www.lemma-ekb.ru
E-mail: lemma-ekb@mail.ru
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы - однофазные, встроенные.
Трансформаторы предназначены для установки и работы на вводах в выключателе МКП-35-1500 (далее - выключатель). Трансформаторы выполнены в виде тороида. Каждый трансформатор представляет собой кольцевой сердечник из трансформаторной стали с наложенной на него через бумажную изоляцию вторичной обмоткой. Первичной обмоткой служит токоведущий стержень ввода выключателя. Трансформаторы тока надеты на среднюю часть вводов под крышкой каждого полюса и прикреплены к ней шпильками. Выводы вторичных обмоток трансформаторов подсоединены к клеммам в шкафу привода выключателя.
Трансформаторы имеют 1 вторичную обмотку.
Наибольшее рабочее напряжение трансформаторов составляет 0,72 кВ. После установки трансформатора в выключатель его изоляция определяется и обеспечивается изоляцией ввода.
К трансформаторам данного типа относятся трансформаторы тока ТВ-35/25 с заводскими номерами 8540/1, 8540/2, 8540/3, 8550/1, 8550/2, 8550/3, 8714/1, 8714/2, 8714/3.
Нанесение знака поверки на трансформатор не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом печати на информационную табличку в месте, указанном на рисунке 1.
Рабочее положение трансформаторов в пространстве - любое.
Общий вид средства измерений, обозначение места нанесения заводского номера представлены на рисунке 1.

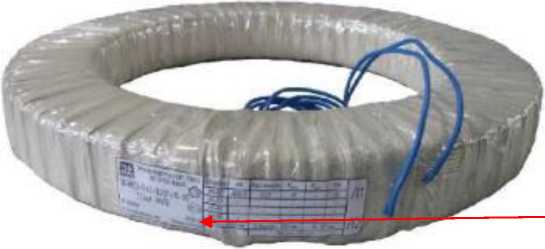

Рисунок 1 - Общий вид средства измерений, места нанесения заводского номера (А)
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Номинальный первичный ток 11ном, А |
600 |
|
Номинальный вторичный ток Ъном, А |
5 |
|
Класс точности обмотки для измерений и учета по ГОСТ 7746-2015 |
0,5 |
|
Номинальная вторичная нагрузка, В^А |
30 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее |
30 262800 |
