Сведения о средстве измерений: 96113-25 Системы газоаналитические автоматически

Номер по Госреестру СИ: 96113-25
96113-25 Системы газоаналитические автоматически
(СГА-МСП)

Назначение средства измерений:
Системы газоаналитические автоматические СГА-МСП (далее — СГА-МСП) предназначены для измерения довзрывоопасной концентрации углеводородов, объёмной доли двуокиси углерода и кислорода, массовой концентрации токсичных газов в воздухе рабочей зоны, выдачи световой и звуковой сигнализации, формирования сигналов в системы автоматического управления и противоаварийной защиты объекта на остановку оборудования и систему управления аварийной вентиляции.

Внешний вид.
Системы газоаналитические автоматически
Рисунок № 1

Внешний вид. Системы газоаналитические автоматически, http://oei-analitika.ru рисунок № 2

Внешний вид.
Системы газоаналитические автоматически

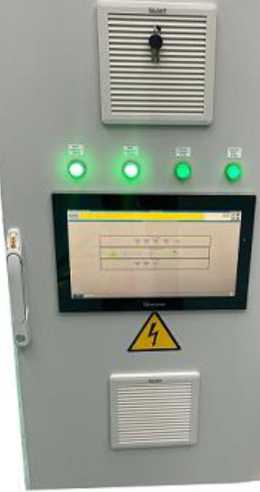

Рисунок № 2

Внешний вид. Системы газоаналитические автоматически, http://oei-analitika.ru рисунок № 3

Внешний вид.
Системы газоаналитические автоматически
Рисунок № 3

Внешний вид. Системы газоаналитические автоматически, http://oei-analitika.ru рисунок № 4

Внешний вид.
Системы газоаналитические автоматически

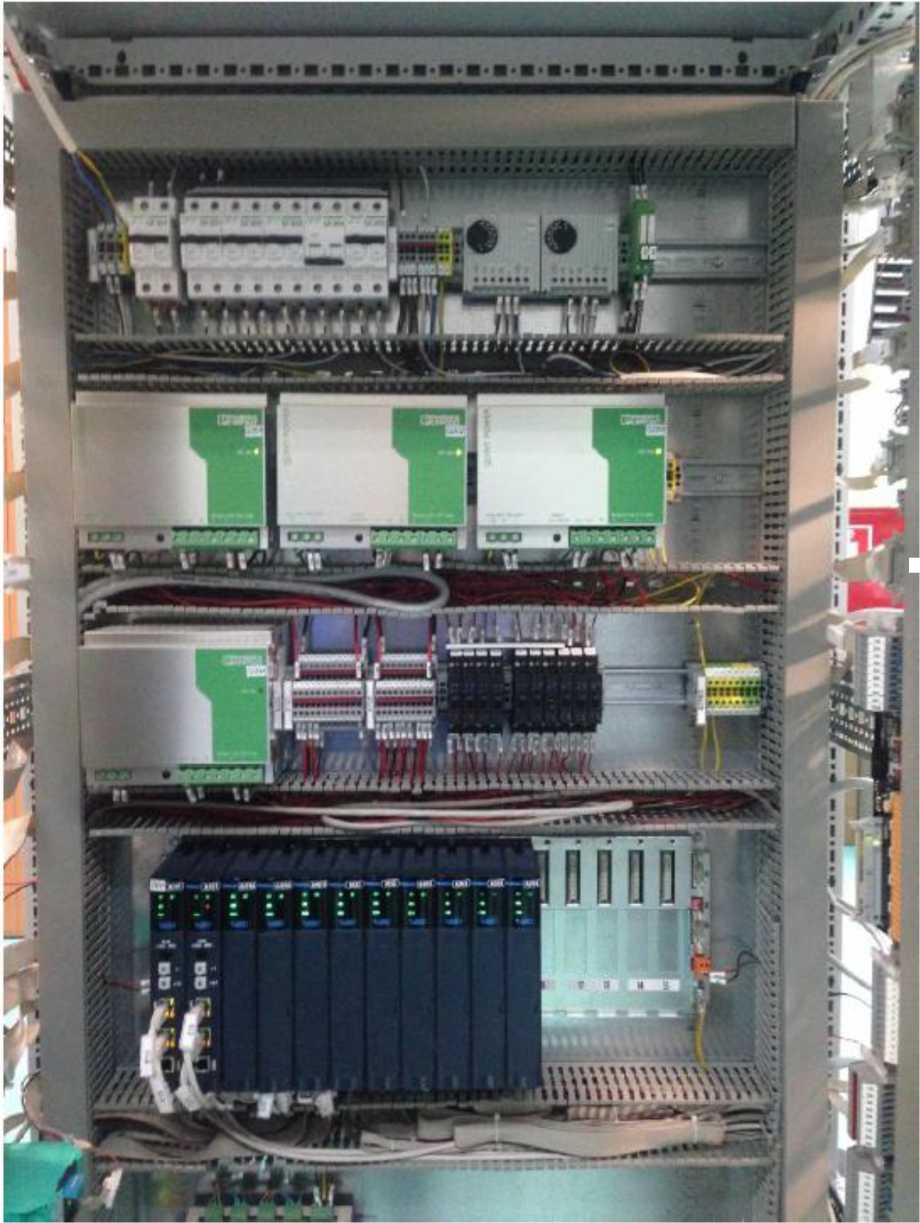

Рисунок № 4

Общие сведения

Дата публикации - 18.08.2025
Срок свидетельства - 13.08.2030
Номер записи - c5fbad47-4c6a-5b48-f7b5-0ea8dcc4004e
ID в реестре СИ - 1426751
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Метеоспецприбор"
Страна - РОССИЯ
Населенный пункт - 192012, г. Санкт-Петербург, вн.тер.г. муниципальный округ Рыбацкое, пр-кт Обуховской обороны, д. 120, литера Б, помещ. 1-Н, ПСН-03, 1 этаж
Уведомление о начале осуществления предпринимательской деятельности -

RT_29 Анализ рынка поверки Нижнего Новгорода

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
Объемы первичных и периодических поверок за период с 2017г. по н.в.
Информация о местах осуществления деятельности организаций-поверителей.
Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
Детальный анализ по каждой из организации, работающей в выбранном городе.
Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
Количество поверок по типам СИ в динамике по годам.
Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
Быстрый анализ контрагентов организаций-поверителей.
Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1684 от 2025.08.13 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Системы газоаналитические автоматически (СГА-МСП)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Метеоспецприбор"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
96113-25 13.08.2030	Системы газоаналитические автоматически, СГА-МСП Акционерное общество "Метеоспецприбор" (РОССИЯ 192012, г. Санкт-Петербург, вн.тер.г. муниципальный округ Рыбацкое, пр-кт Обуховской обороны, д. 120, литера Б, помещ. 1-Н, ПСН-03, 1 этаж)	ОТ МП	1 год

SO_12 Кол-во поверок с применением ГСО по производителям и странам

Бесплатный

Кто поверяет Системы газоаналитические автоматически (СГА-МСП)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Системы газоаналитические автоматически (СГА-МСП)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Программное обеспечение (далее — ПО) СГА-МСП представляет собой совокупность программ, обеспечивающих функционирование системы при заданном режиме совместимости и взаимодействия её компонентов.

Идентификационные данные ПО приведены в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные	Идентификационное наименование ПО	Номер версии ПО (не менее)	Цифровой идентификатор ПО	Алгоритм вычисления программного обеспечения
Комплекс программнотехнический «Промысел-1» (КПТ «Промысел-1»)	Альфа платформа TREI	Alpha server 6.1	—	—
	SCADA «Текон»	2	—	—
Блок управления алгоритмический на базе устройства программного управления «TREI-5B»	Аналоговый вход/выход	1.0	0x6D3C	CRC 16
	Графические сенсорные панели серии СП3 хх Овен (HMI CMT SGA MSP.txp)	1.4	6F7ED160	CRC32
	Графические сенсорные панели weintek серии cmt (HMI SP SGA MSP.cmtp)	1.2	81AD15E7	CRC32
Газоанализатор ГСО-2	GSO-2.hex	1.0	795Bh	CRC 16
Индикатор ГСО-Р1И	D-hart-485.hex	1.2	0x575A	CRC 16
Газоанализатор ГСО-Р1Д	GSO-P1-hart.hex	1.2	3EE36204h	CRC 32
Газоанализатор ГСО-Р1Д	TestGSO	1.2	977ED346	CRC 32
Газоанализатор ДГС ЭРИС-210	DGS_210.bin	v.1.00. 513	-	-
Газоанализатор ДГС ЭРИС-230	DGS_230.bin	v.1.00. 513	-	-
Газоанализатор АТОМ	Atom.bin	v.1.00	-	-
Газоанализатор AXIOM	Axiom.bin	v.1.00	-	-

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и на маркировочную табличку (рисунок 1) на корпусе типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации КБРЕ.421451.001 РЭ «Система газоаналитическая автоматическая «СГА-МСП» в разделе «2 Использование по назначению».

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

ГОСТ 31610.0-2019 Взрывоопасные среды. Часть 0. Оборудование. Общие требования;

ГОСТ IEC 60079-1-2013 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты "взрывонепроницаемые оболочки "d";

ГОСТ 31610.11-2014 Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты "искробезопасная электрическая цепь "i";

ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP);

Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

КБРЕ.421451.001 ТУ Система газоаналитическая автоматическая «СГА-МСП».

Технические условия.

Правообладатель

Акционерное общество «Метеоспецприбор»

(АО «Метеоспецприбор»)

Адрес юридического лица: 192012, г. Санкт-Петербург, вн.тер.г. муниципальный округ Рыбацкое, пр-кт Обуховской обороны, д. 120, литера Б, помещ. 1-Н, ПСН-03, 1 этаж

ИНН 7810537861

Телефон: (812) 702-07-39

Web-сайт: mspex.ru

E-mail: info@mspex.ru

Изготовитель

Акционерное общество «Метеоспецприбор»
(АО «Метеоспецприбор»)
Адрес: 192012, г. Санкт-Петербург, вн.тер.г. муниципальный округ Рыбацкое, пр-кт Обуховской обороны, д. 120, литера Б, помещ. 1-Н, ПСН-03, 1 этаж
ИНН 7810537861
Телефон: (812) 702-07-39
Web-сайт: mspex.ru
E-mail: info@mspex.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес юридического лица: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: (495) 437-55-77
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru

Правообладатель

Акционерное общество «Метеоспецприбор»
(АО «Метеоспецприбор»)
Адрес юридического лица: 192012, г. Санкт-Петербург, вн.тер.г. муниципальный округ Рыбацкое, пр-кт Обуховской обороны, д. 120, литера Б, помещ. 1-Н, ПСН-03, 1 этаж
ИНН 7810537861
Телефон: (812) 702-07-39
Web-сайт: mspex.ru
E-mail: info@mspex.ru

Принцип действия СГА-МСП заключается в измерении физической величины концентрации углеводородов, двуокиси углерода, кислорода и токсичных газов и их преобразовании в цифровой или аналоговый сигнал.

СГА-МСП является информационно-измерительным комплексом программнотехнических средств непрерывного автоматического измерения и анализа концентрации углеводородов, а также объёмной доли кислорода, диоксида углерода и массовой концентрации токсичных газов в контролируемых зонах, выдачи световой и звуковой сигнализации, оповещения персонала о превышении установленных порогов концентрации газа, формирования сигналов в системы автоматического управления и противоаварийной защиты объекта на остановку оборудования и систему управления аварийной вентиляции. СГА-МСП относится к стационарным средствам обеспечения промышленной безопасности опасных производственных объектов и предназначена для предотвращения опасных событий на объектах добычи, транспортировки, переработки и хранения нефти и газа, объектах морского добычного комплекса, химических производствах, а также для экологического мониторинга.

СГА-МСП является проектно-компонуемым изделием. Состав системы определяется на этапе проектирования системы в соответствии с техническим заданием и требованиями Заказчика.

Структурно СГА-МСП включает в свой состав оборудование следующих блоков:

- блок полевого оборудования (далее - БПО) (газоанализаторы, оповещатели, шины передачи данных, средства сопряжения, исполнительные механизмы). БПО предназначен для измерения физической величины концентрации углеводородов, двуокиси углерода, кислорода и токсичных газов и их преобразования в электрический унифицированный сигнал: аналоговый (силы постоянного тока в диапазоне от 4 до 20 мА) либо цифровой (RS-485, RS-232, HART, Колибри) и передачи преобразованного сигнала в блок алгоритмического управления;
- блок алгоритмического управления (далее - БАУ), реализованный на базе модульных программируемых логических контроллеров, аппаратуры обеспечения внутрисистемных и межсистемных связей, оборудования электропитания, включающий:

♦ уровень логической обработки информации и формирования управляющих сигналов. На данном уровне обеспечиваются прием и обработка данных от источников информации, исполнение программных логических алгоритмов, передача управляющих сигналов на исполнительные органы и исполнительные механизмы.
♦ уровень оперативного контроля и управления. На этом уровне световая, звуковая, графическая и текстовая информация о состоянии защищаемых объектов и компонентов СГА-МСП предоставляется пользователю (оператору). Оборудование уровня выполнено в виде встроенной в блок алгоритмического управления или выполненной в отдельном конструктиве панели представления информации. Панель представления информации может быть выполнена в виде автоматизированного рабочего места (АРМ) оператора с применением серверного оборудования и (или) рабочих станций.

БАУ представляет собой программно-технический комплекс, построенный по модульно-блочному принципу и являющийся проектно-компонуемым изделием, либо устройством программного управления.

Конструктивно БАУ выполнен в виде металлического шкафа навесного или напольного исполнения, одно- или двустороннего доступа. Для предотвращения несанкционированного доступа к внутренним элементам конструкции БАУ оснащается механическим замком.

Составными частями БАУ являются программируемый логический контроллер модульного исполнения, промышленный преобразователь напряжения 220 В в 24 В, автоматические выключатели и расцепители электрических цепей, промышленный сетевой коммутатор. На лицевой панели шкафа установлены элементы управления, индикации и графическая сенсорная панель оператора. Графическая сенсорная панель может быть выполнена в виде отдельного конструктива панели представления информации. В аналоговом исполнении БАУ принимает сигналы силы постоянного тока от БПО в диапазоне от 4 до 20 мА. В цифровом исполнении сигналы от БПО передаются по цифровому каналу связи RS-485, RS-232, HART, Колибри.

Основные компоненты СГА-МСП представлены в таблице 1.

Таблица 1 - Основные компоненты СГА-МСП

Наименование	Рег. №
Блок полевого оборудования
Газоанализаторы стационарные оптические ГСО-Р1	59943-15
Газоанализаторы стационарные ГСО-2	48338-11
Датчики - газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230	61055-15
Газоанализаторы стационарные АТОМ	84673-22
Газоанализаторы стационарные AXIOM	86018-22
Блок алгоритмического управления
Устройства программного управления «TREI-5B»	31404-08
Комплекс программно-технический «Промысел-1»	65393-16

Газоанализаторы стационарные оптические одноканальные ГСО-Р1

(Рег. № 59943-15) предназначены для непрерывного автоматического измерения

довзрывоопасных концентраций (ДВК) горючих газов и паровоздушных смесей, а также объёмной доли (%) диоксида углерода, сигнализации превышения заданных порогов загазованности и передачи полученной информации внешним устройствам в аналоговом и цифровом виде.

Газоанализаторы стационарные оптические или электрохимические одноканальные ГСО-2 (Рег. № 48338-11) предназначены для непрерывного автоматического измерения концентраций контролируемых газов: метана и пропана (% НКПР), объёмной доли (%) диоксида углерода, водорода, кислорода; массовой концентрации (мг/м³) суммарных углеводородов (^Сг-С10), оксида углерода, диоксида азота, сероводорода, диоксида серы, хлора, аммиака при определении их предельно допустимой концентрации в воздухе рабочей зоны (ПДК р.з.) и вывода результата измерений на цифровой индикатор, сигнализации превышения заданных порогов загазованности и передачи полученной информации внешним устройствам в аналоговом и цифровом виде.

Датчики - газоанализаторы стационарные одноканальные ДГС ЭРИС-210, ДГС ЭРИС-230 (Рег. № 61055-15) предназначены для непрерывного автоматического измерения объёмной доли (%) или довзрывоопасных концентраций (% НКПР) горючих газов и паров горючих жидкостей, объёмной доли (млн^-1) или массовых концентраций (мг/м³) токсичных газов и объёмной доли (%) кислорода, передачи информации и подачи предупредительной сигнализации о превышении установленных пороговых значений. Принцип действия -оптический, термокаталитический, электрохимический.

Газоанализаторы стационарные одноканальные АТОМ (Рег. № 84673-22) предназначены для непрерывного автоматического измерения объёмной доли (%) или довзрывоопасных концентраций (% НКПР) горючих газов и паров горючих жидкостей, объёмной доли (млн^-1) или массовых концентраций (мг/м³) токсичных газов и летучих органических соединений, объёмной доли (%) кислорода, передачи информации и подачи предупредительной сигнализации о превышении установленных пороговых значений. Принцип действия - оптический, термокаталитический, электрохимический, фотоионизационный, полупроводниковый.

Газоанализаторы стационарные одноканальные AXIOM (Рег. № 86018-22)

предназначены для непрерывного автоматического измерения объёмной доли (%) или довзрывоопасных концентраций (% НКПР) горючих газов и паров горючих жидкостей, объёмной доли (млн^-1) или массовых концентраций (мг/м³) токсичных газов, объёмной доли (%) кислорода, передачи информации и подачи предупредительной сигнализации о превышении установленных пороговых значений. Принцип действия - оптический, термокаталитический, электрохимический, фотоионизационный, полупроводниковый.

Устройства программного управления «TREI-5B» (электронные модули) (Рег. № 31404-08) предназначены для измерений силы электрического тока, напряжения, сопротивления, температуры, частоты, количества импульсов, периода и длительности; для воспроизведения силы электрического тока и напряжения; вычислений физических свойств, расхода и количества природного газа, влажного нефтяного газа, воды и пара.

Комплексы программно-технические «Промысел-1» (Рег. № 65393-16) предназначены для измерения входных аналоговых сигналов (силы постоянного тока и напряжения постоянного тока) поступающих от средств измерений различных параметров технологических процессов (температуры, давления, расхода и др.) и преобразования измеренных значений в соответствии с заложенными алгоритмами. Комплекс также осуществляет прием и обработку дискретных сигналов, формирование выходных сигналов (аналоговых и цифровых) для автоматизированного управления в реальном масштабе времени технологическими процессами и объектами.

Заводской номер СГА-МСП в форме числового кода наносится на маркировочную табличку (рисунок 1) на корпусе типографским способом.

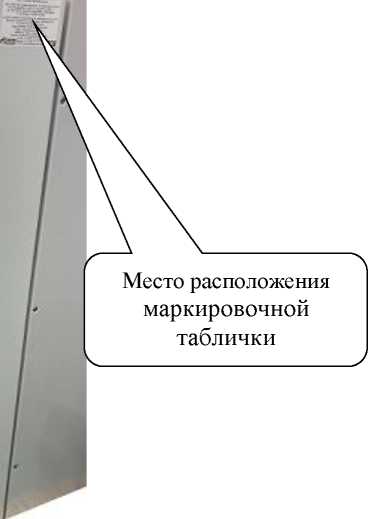

Место установки маркировочной таблички приведено на рисунке 2.

мсп

мотеоогоцприбор

Система газоаналитическая автоматическая «СГА-МСП»

Заводской номер

20___год

Комплекс программно-технический «Промысел-1»

ТР ТС 020/2011 ЕАЭС N RU Д RU.PA05.B.11892/24

Газоанализаторы стационарные оптические ГС0-Р1

ТРТС 020/2011 №ЕАЭС RU ДЖРА06.В.93815/23

ТР ТС 012/2011 hPFA3C RU.AA87.8.O123/23

Напряжение питания -220В, 50Гц/24В/ОС

Блок полевого оборудования

Температурный режим эксплуатации: от -60 °C до +100 °C; Класс защиты IP66/IP67

Блок алгоритмического управления

Температурный режим эксплуатации от +5 °C до 55 °C: Класс защиты IP54

Рисунок 1 - Вид маркировочной таблички

/Г- !.

Внешний вид. Системы газоаналитические автоматически (СГА-МСП), http://oei-analitika.ru

Рисунок 2 - Шкаф управления

Рисунок 3 - Шкаф управления

Нанесение знака поверки на корпус не предусмотрено. Пломбирование не предусмотрено.

Таблица 30 - Комплектность СГА-МСП

Наименование	Обозначение	Примечание
Система газоаналитическая автоматическая СГА-МСП	В соответствии с заказом	1 шт.
Комплект эксплуатационной документации	-	1 компл.
Руководство по эксплуатации	КБРЕ.421451.001 РЭ	1 экз.
Паспорт	КБРЕ.421451.001 ПС	1 экз.

приведены в таблицах 3-29.

Таблица 3 - Метрологические характеристики БПО с газоанализатором ГСО-Р1

Определяемый компонент (измерительный канал)	Диапазон измерений содержания определяемого компонента ¹⁾		Пределы допускаемой основной погрешности ²⁾
Определяемый компонент (измерительный канал)	% НКПР ³⁾	объемной доли, %	абсолютной	Относительной, %
Метан (СН4)	от 0 до 50 включ. св. 50 до 100	от 0 до 2,2 включ. св. 2,2 до 4,4	±5 % НКПР	±10
Метан (СН4)	от 0 до 60 включ. св. 60 до 100	от 0 до 2,64 включ. св. 2,64 до 4,4	±3 % НКПР	±5
Этан (C2H6)	от 0 до 50 включ. св. 50 до 100	от 0 до 1,2 включ. св. 1,2 до 2,4	±5 % НКПР	±10
Пропан (С3Н8)	от 0 до 50 включ.	от 0 до 0,85 включ.	±5 % НКПР	_-
Пропан (С3Н8)	св. 50 до 100	св. 0,85 до 1,7		±10
Пропан (С3Н8)	от 0 до 60 включ.	от 0 до 1,02 включ.	±3 % НКПР	_-
Пропан (С3Н8)	св. 60 до 100	св. 1,02 до 1,7		±5
Н-бутан (С4Н10)	от 0 до 50 включ.	от 0 до 0,7 включ.	±5 % НКПР	_-
Н-бутан (С4Н10)	св. 50 до 100	св. 0,7 до 1,4	-	±10
Изобутан (i-C4Hio)	от 0 до 50 включ.	от 0 до 0,65 включ.	±5 % НКПР	_-
Изобутан (i-C4Hio)	св. 50 до 100	св. 0,65 до 1,3	-	±10
Н-пентан (С5Н12)	от 0 до 50 включ.	от 0 до 0,55 включ.	±5 % НКПР	_-
Н-пентан (С5Н12)	св. 50 до 100	св. 0,55 до 1,1	-	±10
Н-гексан (СбН14)	от 0 до 50 включ.	от 0 до 0,5 включ.	±5 % НКПР	_-
Н-гексан (СбН14)	св. 50 до 100	св. 0,5 до 1,0	-	±10
Гептан (C7H16)	от 0 до 50	от 0 до 0,425	±5 % НКПР	-
Н-октан (C8H18)	от 0 до 50	от 0 до 0,4	±5 % НКПР	-
Нонан (C9H20)	от 0 до 50	от 0 до 0,35	±5 % НКПР	-
Декан (C10H22)	от 0 до 50	от 0 до 0,35	±5 % НКПР	-
Этилен (C2H4)	от 0 до 50 включ. св. 50 до 100	от 0 до 1,15 включ. св. 1,15 до 2,3	±5 % НКПР	±10
Пропилен (C3H6)	от 0 до 50 включ.	от 0 до 1,0 включ.	±5 % НКПР	_-
Пропилен (C3H6)	св. 50 до 100	св. 1,0 до 2,0	-	±10
Этиленоксид (CH2CH2O)	от 0 до 50 включ.	от 0 до 1,3 включ.	±5 % НКПР	_-
Этиленоксид (CH2CH2O)	св. 50 до 100	св. 1,3 до 2,6		±10
Бензол (C6H6)	от 0 до 50 включ.	от 0 до 0,6 включ.	±5 % НКПР	_-
Бензол (C6H6)	св. 50 до 100	св. 0,6 до 1,2	_-	±10
Стирол (C8H8)	от 0 до 50	от 0 до 0,55	±5 % НКПР	-
Толуол (C6H5CH3)	от 0 до 50	от 0 до 0,5	±5 % НКПР	-
Метанол (CH3OH)	от 0 до 50	от 0 до 3,00	±5 % НКПР	-
Этанол (C2H50H)	от 0 до 50	от 0 до 1,55	±5 % НКПР	-
Ацетон ((CH3)2CO)	от 0 до 50	от 0 до 1,25	±5 % НКПР	-
Этилацетат (CH3COOC2H5)	от 0 до 50	от 0 до 1,0	±5 % НКПР	-
Метилтретбутиловый эфир (С5Н12О)	от 0 до 50	от 0 до 0,8	±5 % НКПР	-
Пары нефтепродуктов⁴)	от 0 до 50	-	±5 % НКПР	-

Продолжение таблицы 3.

Определяемый компонент (измерительный канал)	Диапазон измерений содержания определяемого компонента ¹⁾		Пределы допускаемой основной погрешности ²⁾
	% НКПР ³⁾	объемной доли, %	абсолютной	Относительной, %
Диоксид углерода (CO2)	-	от 0 до 5	±(0,02 + 0,08<вх⁵⁾)%(об.)	-
¹⁾ Диапазон показаний довзрывоопасных концентраций для всех определяемых компонентов (кроме диоксида углерода) от 0 до 100 % НКПР ²⁾ Ввиду того, что газоанализаторы обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности газоанализаторов нормированы только для смесей, содержащих только один горючий компонент. ³⁾ Значения НКПР горючих газов и паров горючих жидкостей указаны в соответствии с ГОСТ 31610.20-1-2020 ⁴⁾ Градуировка ГСО-Р1-пары нефтепродуктов осуществляется изготовителем на один из определяемых компонентов (определяется при заказе): - нефтепродукты (кроме мазута и судового топлива), соответствующие требованиям технического регламента "О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту"; - топливо дизельное по ГОСТ 305-2013; - керосин по ГОСТ Р 52050-2020; - уайт-спирит по ГОСТ 3134-78; - топливо для реактивных двигателей по ГОСТ 10227-86; - бензин авиационный по ГОСТ 1012-2013; - бензин неэтилированный по ГОСТ Р 51866-2002. ⁵⁾ Свх - значение объемной доли определяемого компонента на входе газоанализатора, %.

Таблица 4 - Дополнительные метрологические характеристики БПО с газоанализатором

ГСО-Р1

Наименование характеристики	Значение
Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности	0,5
Пределы допускаемого изменения показаний за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	± 0,5
Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей среды в диапазоне условий эксплуатации от -60 °С до +100 °С при эксплуатации Терминала-А в диапазоне от -10 °С до +45 °С, индикатора и оповещателя - в диапазоне от -60 °С до +85 °С, на каждые 10 °С от температуры 20 °С, в долях от пределов допускаемой основной погрешности	± 0,2
Пределы допускаемой дополнительной погрешности газоанализаторов от изменения относительной влажности анализируемой среды в диапазоне условий эксплуатации от 0 % до 95 % на каждые 10 % от влажности 65 %, в долях от пределов допускаемой основной погрешности	± 0,2
Пределы допускаемой дополнительной погрешности газоанализаторов от изменения атмосферного давления в диапазоне условий эксплуатации от 84 до 106,7 кПа на каждые 3,3 кПа от давления 101,3 кПа, в долях от пределов допускаемой основной погрешности	±0,2

Определяемый компонент	Диапазон измерений объемной доли (массовой концентрации) определяемого компонента		Пределы допускаемой основной погрешности
Определяемый компонент	Объемная доля, %	Массовая концентрация, мг/м³	абсолютной	относительной
Оптические датчики
Метан (СН4)	от 0 до 4,4	-	± (0,1+0,05-Свх), % (об.д.)	-
Пропан (С3Н8)	от 0 до 1,7	-	± (0,04+0,05-Свх), % (об.д.)	-
Сумма углеводородов £С2-С10)	-	От 0 до 300 включ.	± 75 мг/м³	-
Сумма углеводородов £С2-С10)	-	св. 300 до 3000	-	± 25 %
Диоксид углерода (СО2)	от 0 до 5 %	-	± (0,02+0,08-Свх), % (об.д.)	-
Электрохимические датчики
Водород (Н2)	от 0 до 5 %	-	± (0,1+0,05-Свх), % (об.д.)	-
Кислород (О2)	от 0 до 30 %	-	±(0,2+0,04^Свх), % (об.д.)	-
Оксид углерода (СО)	-	от 0 до 20 включ.	± 5 мг/м³	-
Оксид углерода (СО)	-	св. 20 до 120	-	± 25%
Диоксид азота (NO2)	-	от 0 до 2 включ.	± 0,5 мг/м³	-
Диоксид азота (NO2)	-	св. 2 до 20	-	± 25%
Сероводород (H2S)	-	от 0 до 10 включ.	± 2,5 мг/м³	-
Сероводород (H2S)	-	св. 10 до 45	-	± 25%
Сероводород (H2S) (расширенный диапазон)	-	от 0 до 10 включ.	± 2,5 мг/м³	-
Сероводород (H2S) (расширенный диапазон)	-	св. 10 до 500	-	± 25%
Диоксид серы ^О2)	-	от 0 до 10 включ	±2,5 мг/м³	-
Диоксид серы ^О2)	-	св. 10 до 50	-	± 25%
Диоксид серы ^О2) (расширенный диапазон)	-	от 0 до 10 включ	±2,5 мг/м³	-
Диоксид серы ^О2) (расширенный диапазон)	-	св. 10 до 200	-	± 25%
Хлор (CI2)	-	от 0 до 1 включ	± 0,25 мг/м³	-
Хлор (CI2)	-	св. 1 до 15	-	± 25%
Аммиак (NH3)	-	от 0 до 20 включ	± 5 мг/м³	-
Аммиак (NH3)	-	св. 20 до 70	-	± 25%
Примечания: 1) Свх - значение содержания определяемого компонента на входе датчика; 2) £С2-С10 суммарное содержание предельных углеводородов: этан (OIL), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), гептан (C7H16), октан (C8H18), нонан (C9H20), декан (C10H22); 3) Пределы допускаемой основной абсолютной погрешности по измерительному каналу £С2-С10 по поверочному компоненту - пропану (C3H8) равны ±(30 + 0,ГСвх), мг/м³.

Наименование характеристики	Значение
Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности	0,5
Пределы допускаемого изменения показаний за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	± 0,5
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 °С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности	± 0,5
Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности	± 0,5

Таблица 7 - Метрологические характеристики БПО с датчиками-газоанализаторами

ДГС ЭРИС-210, ДГС ЭРИС-230 с инфракрасным сенсором IR

Определяемый компонент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли определяемого компонента, % (% НКПР³⁾)	Диапазон измерений объемной доли определяемого компонента, % (% НКПР)	Пределы допускаемой основной абсолютной (относительной) погрешности, % (% НКПР)
Метан CH4	IR-CH4-100T	от 0 до 4,4 (от 0 до 100)	от 0 до 2,2 включ. (от 0 до 50 включ.)	±0,13 (±3)
	IR-CH4-100T	от 0 до 4,4 (от 0 до 100)	св. 2,2 до 4,4 (св. 50 до 100)	±(0,058^Х+0,004) ⁵⁾ (±(0,062-Х- 0,1)⁵⁾)
	IR-CH4-50T	от 0 до 2,2 (от 0 до 50)	от 0 до 2,2 (от 0 до 50)	±0,13 (±3)
	IR-CH4-100	от 0 до 4,4 (от 0 до 100)	от 0 до 2,2 включ. (от 0 до 50 включ.)	±0,22 (±5)
	IR-CH4-100	от 0 до 4,4 (от 0 до 100)	св. 2,2 до 4,4 (св. 50 до 100)	± (0,02^Х+0,176)⁵⁾ (± (0,02^Х+4)⁵⁾)
	IR-CH4-50	от 0 до 2,2 (от 0 до 50)	от 0 до 2,2 (от 0 до 50)	±0,22 (±5)
	IR-CH4-100%	от 0 до 100	от 0 до 100	±10 отн.

Определяемый компонент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли определяемого компонента, % (% НКПР³⁾)	Диапазон измерений объемной доли определяемого компонента, % (% НКПР)	Пределы допускаемой основной абсолютной (относительной) погрешности, % (% НКПР)
Пропан C3H8	IR-C3H8-100T	от 0 до 1,7 (от 0 до 100)	от 0 до 0,85 включ. (от 0 до 50 включ.)	±0,05 ⁽±³⁾
	IR-C3H8-100T	от 0 до 1,7 (от 0 до 100)	св. 0,85 до 1,70 (св. 50 до 100)	±(0,06^Х-0,001)⁵⁾ (±(0,062^Х-0,1)⁵⁾)
	IR-C3H8-50T	от 0 до 0,85 (от 0 до 50)	от 0 до 0,85 (от 0 до 50)	±0,05 (±3)
	IR-C3H8-100	от 0 до 1,7 (от 0 до 100)	от 0 до 0,85 включ. (от 0 до 50 (включ.)	±0,09 (±5)
	IR-C3H8-100	от 0 до 1,7 (от 0 до 100)	св. 0,85 до 1,70 (св. 50 до 100)	± (0,02^Х+0,068)⁵⁾ (± (0,02^Х+4)⁵⁾)
	IR-C3H8-50	от 0 до 0,85 (от 0 до 50)	от 0 до 0,85 (от 0 до 50)	±0,09 (±5)
Этилен C2H4	IR-C2H4-50T	от 0 до 2,3 (от 0 до 100)	от 0 до 1,15 (от 0 до 50)	±0,07 (±3)
Этилен C2H4	IR-C2H4-50	от 0 до 2,3 (от 0 до 100)	0 до 1,15 (от 0 до 50)	±0,12 (±5)
Бутан C4H10	IR-C4H1O-50T	от 0 до 1,4 (от 0 до 100)	от 0 до 0,7 (от 0 до 50)	±0,04 (±3)
Бутан C4H10	IR-C4H10-50	от 0 до 1,4 (от 0 до 100)	от 0 до 0,7 (от 0 до 50)	±0,07 (±5)
1-бутен C4H8	IR-C4H8-50T	от 0 до 1,6 (от 0 до 100)	от 0 до 0,8 (от 0 до 50)	±0,05 (±3)
1-бутен C4H8	IR-C4H8-50	от 0 до 1,6 (от 0 до 100)	от 0 до 0,8 (от 0 до 50)	±0,08 (±5)
Изобутан i-C4Hio	IR-i-C4H10- 50Т	от 0 до 1,3 (от 0 до 100)	от 0 до 0,65 (от 0 до 50)	±0,04 (±3)
Изобутан i-C4Hio	IR-i-C4H10-50	от 0 до 1,3 (от 0 до 100)	от 0 до 0,65 (от 0 до 50)	±0,07 (±5)
н-пентан C5H12	IR-C5H12-50T	от 0 до 1,1 (от 0 до 100)	от 0 до 0,55 (от 0 до 50)	±0,03 (±3)
н-пентан C5H12	IR-C5H12-50	от 0 до 1,1 (от 0 до 100)	от 0 до 0,55 (от 0 до 50)	±0,06 (±5)
Циклопентан С5Н10	IR-C5H10-50T	от 0 до 1,4 (от 0 до 100)	от 0 до 0,7 (от 0 до 50)	±0,04 (±3)
Циклопентан С5Н10	IR-C5H10-50	от 0 до 1,4 (от 0 до 100)	от 0 до 0,7 (от 0 до 50)	±0,07 (±5)
Гексан C6H14	IR-C6H14-50T	от 0 до 1,0 (от 0 до 100)	от 0 до 0,5 (от 0 до 50)	±0,03 (±3)
Гексан C6H14	IR-C6H14-50	от 0 до 1,0 (от 0 до 100)	от 0 до 0,5 (от 0 до 50)	±0,05 (±5)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли определяемого компонента, % (% НКПР³⁾)	Диапазон измерений объемной доли определяемого компонента, % (% НКПР)	Пределы допускаемой основной абсолютной (относительной) погрешности, % (% НКПР)
Циклогексан СбН12	IR-C6H12-50T	от 0 до 1,0 (от 0 до 100)	от 0 до 0,5 (от 0 до 50)	±0,03 (±3)
Циклогексан СбН12	IR-C6H12-50	от 0 до 1,0 (от 0 до 100)	от 0 до 0,5 (от 0 до 50)	±0,05 (±5)
Этан C2H6	IR-C2H12-50T	от 0 до 2,4 (от 0 до 100)	от 0 до 1,2 (от 0 до 50)	±0,07 (±3)
Этан C2H6	IR-C2H6-50	от 0 до 2,4 (от 0 до 100)	от 0 до 1,2 (от 0 до 50)	±0,12 (±5)
Метанол СНзОН	IR-СНзОН- 50Т	от 0 до 3,0 (от 0 до 50)	от 0 до 3,0 (от 0 до 50)	±0,18 (±3)
	IR СНзОН-50	от 0 до 3,0 (от 0 до 50)	от 0 до 3,0 (от 0 до 50)	±0,30 (±5)
	IR-СНзОН- 100	от 0 до 3,0 (от 0 до 50)	от 0 до 3,0 включ. (от 0 до 50 включ.)	±0,30 (±5)
	IR-СНзОН- 100	св 3,0 до 6,0 (св 50 до 100)	св. 3,0 до 6,0 (св. 50 до 100)	±(0,02^Х+0,24)⁵⁾ (±(0,02^Х+4)⁵⁾)
Пары нефтепро-дуктов⁴⁾	IR-CH-nH-50	от 0 до 100	от 0 до 50	±5
Бензол СбНб	IR-C6H6-50T	от 0 до 1,2 (от 0 до 100)	от 0 до 0,6 (от 0 до 50)	±0,04 (±3)
Бензол СбНб	Ж-СбНб-50	от 0 до 1,2 (от 0 до 100)	от 0 до 0,6 (от 0 до 50)	±0,06 (±5)
Пропилен СзНб	IR-C3H6-50T	от 0 до 2,0 (от 0 до 100)	от 0 до 1,0 (от 0 до 50)	±0,06 (±3)
Пропилен СзНб	IR-C3H6-50	от 0 до 2,0 (от 0 до 100)	от 0 до 1,0 (от 0 до 50)	±0,10 (±5)
Этанол С2Н5ОН	IR-C2H5OH- 50Т	от 0 до 3,1 (от 0 до 100)	от 0 до 1,55 (от 0 до 50)	±0,09 (±3)
Этанол С2Н5ОН	IR -С2Н5ОН- 50	от 0 до 3,1 (от 0 до 100)	от 0 до 1,55 (от 0 до 50)	±0,16 (±5)
Гептан С7Н16	Ж-С7Н16-50Т	от 0 до 0,85 (от 0 до 100)	от 0 до 0,425 (от 0 до 50)	± 0,03 (±3)
Гептан С7Н16	Ж-С7Н16-50	от 0 до 0,85 (от 0 до 100)	от 0 до 0,425 (от 0 до 50)	±0,04 (±5)
Оксид этилена С2Н4О	Ж-С2Н4О-50Т	от 0 до 2,6 (от 0 до 100)	от 0 до 1,3 (от 0 до 50)	±0,08 (±3)
Оксид этилена С2Н4О	Ж-С2Н4О-50	от 0 до 2,6 (от 0 до 100)	от 0 до 1,3 (от 0 до 50)	±0,13 (±5)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли определяемого компонента, % (% НКПР³⁾)	Диапазон измерений объемной доли определяемого компонента, % (% НКПР)	Пределы допускаемой основной абсолютной (относительной) погрешности, % (% НКПР)
Диоксид углерода СО2	IR-CO2-5	от 0 до 5,0	от 0 до 2,5 включ.	±0,13
Диоксид углерода СО2	IR-CO2-5	от 0 до 5,0	св. 2,5 до 5,0	±(0,0028^X+0,118 )⁵⁾
2- пропанон (ацетон) СзНбО	Ж-СзНбО-50Т	от 0 до 2,5 (от 0 до 100)	от 0 до 1,25 (от 0 до 50)	±0,08 (±3)
2- пропанон (ацетон) СзНбО	Ж-СзНбО-5О	от 0 до 2,5 (от 0 до 100)	от 0 до 1,25 (от 0 до 50)	±0,13 (±5)
Изобутилен i- C4H8	Жы-С4Н8-50Т	от 0 до 1,6 (от 0 до 100)	от 0 до 0,8 (от 0 до 50)	±0,05 (±3)
Изобутилен i- C4H8	IR-i-C4H8-50	от 0 до 1,6 (от 0 до 100)	от 0 до 0,8 (от 0 до 50)	±0,08 (±5)
Изопрен C5H8	IR -С5Н8-50Т	от 0 до 1,7 (от 0 до 100)	от 0 до 0,85 (от 0 до 50)	±0,05 (±3)
Изопрен C5H8	IR-C5H8-50	от 0 до 1,7 (от 0 до 100)	от 0 до 0,85 (от 0 до 50)	±0,09 (±5)
Ацетилен С2Н2	IR -С2Н2-50Т	от 0 до 2,3 (от 0 до 100)	от 0 до 1,15 (от 0 до 50)	±0,07 (±3)
Ацетилен С2Н2	IR -С2Н2-5О	от 0 до 2,3 (от 0 до 100)	от 0 до 1,15 (от 0 до 50)	±0,12 (±5)
Акрилонитрил C3H3N	IR-C3H3N-50T	от 0 до 2,8 (от 0 до 100)	от 0 до 1,4 (от 0 до 50)	±0,09 (±3)
Акрилонитрил C3H3N	IR-C3H3N-50	от 0 до 2,8 (от 0 до 100)	от 0 до 1,4 (от 0 до 50)	±0,14 (±5)
Толуол С7Н8	IR -С7Н8-50Т	от 0 до 1,0 (от 0 до 100)	от 0 до 0,5 (от 0 до 50)	±0,03 (±3)
Толуол С7Н8	IR -С7Н8-5О	от 0 до 1,0 (от 0 до 100)	от 0 до 0,5 (от 0 до 50)	±0,05 (±5)
Этилбензол С8Н10	IR -С8Н1О-50Т	от 0 до 0,8 (от 0 до 100)	от 0 до 0,4 (от 0 до 50)	±0,03 (±3)
Этилбензол С8Н10	IR- С8Н1О-5О	от 0 до 0,8 (от 0 до 100)	от 0 до 0,4 (от 0 до 50)	±0,04 (±5)
н-октан С8Н18	IR -С8Н18-50Т	от 0 до 0,8 (от 0 до 100)	от 0 до 0,4 (от 0 до 50)	±0,03 (±3)
н-октан С8Н18	IR -С8Н18-5О	от 0 до 0,8 (от 0 до 100)	от 0 до 0,4 (от 0 до 50)	±0,04 (±5)
Этилацетат С4Н8О2	Ж-С4Н8О2- 50Т	от 0 до 2,0 (от 0 до 100)	от 0 до 1,0 (от 0 до 50)	±0,06 (±3)
Этилацетат С4Н8О2	IR- С4Н8О2-5О	от 0 до 2,0 (от 0 до 100)	от 0 до 1,0 (от 0 до 50)	±0,10 (±5)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли определяемого компонента, % (% НКПР³⁾)	Диапазон измерений объемной доли определяемого компонента, % (% НКПР)	Пределы допускаемой основной абсолютной (относительной) погрешности, % (% НКПР)
Бутилацетат С6Н12О2	Ж-С6Н12О2- 50Т	от 0 до 1,2 (от 0 до 100)	от 0 до 0,6 (от 0 до 50)	±0,04 (±3)
Бутилацетат С6Н12О2	Ж-СбН12О2-50	от 0 до 1,2 (от 0 до 100)	от 0 до 0,6 (от 0 до 50)	±0,06 (±5)
1,3- бутадиен (дивинил) С4Н6	Ж-С4Н6-50Т	от 0 до 1,4 (от 0 до 100)	от 0 до 0,7 (от 0 до 50)	±0,04 (±3)
1,3- бутадиен (дивинил) С4Н6	Ж-С4Н6-50	от 0 до 1,4 (от 0 до 100)	от 0 до 0,7 (от 0 до 50)	±0,07 (±5)
1,2- дихлорэтан C2H4CI2	Ж-С2Н4С12- 50Т	от 0 до 6,2 (от 0 до 100)	от 0 до 3,1 (от 0 до 50)	±0,19 (±3)
1,2- дихлорэтан C2H4CI2	Ж-С2Н4С12- 50	от 0 до 6,2 (от 0 до 100)	от 0 до 3,1 (от 0 до 50)	±0,31 (±5)
Диметил-сульфид C2H6S	IR-C2H6S-50T	от 0 до 2,2 (от 0 до 100)	от 0 до 1,1 (от 0 до 50)	±0,07 (±3)
Диметил-сульфид C2H6S	IR-C2H6S-50	от 0 до 2,2 (от 0 до 100)	от 0 до 1,1 (от 0 до 50)	±0,11 (±5)
1-гексен СбН12	Ж-С6Н12-50Т	от 0 до 1,2 (от 0 до 100)	от 0 до 0,6 (от 0 до 50)	±0,04 (±3)
1-гексен СбН12	IR-C6H12-50	от 0 до 1,2 (от 0 до 100)	от 0 до 0,6 (от 0 до 50)	±0,06 (±5)
1- бутанол C4H9OH	IR-C4H9OH- 50Т	от 0 до 1,4 (от 0 до 100)	от 0 до 0,7 (от 0 до 50)	±0,04 (±3)
1- бутанол C4H9OH	IR-C4H9OH-50	от 0 до 1,4 (от 0 до 100)	от 0 до 0,7 (от 0 до 50)	±0,07 (±5)
2- бутанол sec- C4H9OH	IR-sec-С4Н9ОН-50Т	от 0 до 1,7 (от 0 до 100)	от 0 до 0,85 (от 0 до 50)	±0,05 (±3)
2- бутанол sec- C4H9OH	IR-sec- С4Н9ОН-50	от 0 до 1,7 (от 0 до 100)	от 0 до 0,85 (от 0 до 50)	±0,09 (±5)
Нонан С9Н20	IR-C9H20-50T	от 0 до 0,7 (от 0 до 100)	от 0 до 0,35 (от 0 до 50)	±0,02 (±3)
Нонан С9Н20	IR-C9H20-50	от 0 до 0,7 (от 0 до 100)	от 0 до 0,35 (от 0 до 50)	±0,04 (±5)
Стирол С8Н8	IR-C8H8-50T	от 0 до 1,0 (от 0 до 100)	от 0 до 0,5 (от 0 до 50)	±0,03 (±3)
Стирол С8Н8	IR-C8H8-50	от 0 до 1,0 (от 0 до 100)	от 0 до 0,5 (от 0 до 50)	±0,05 (±5)
Винилхлорид С2НзС1	IR-C2H3CI- 50Т	от 0 до 3,6 (от 0 до 100)	от 0 до 1,8 (от 0 до 50)	±0,11 (±3)
Винилхлорид С2НзС1	IR-C2H3C1-50	от 0 до 3,6 (от 0 до 100)	от 0 до 1,8 (от 0 до 50)	±0,18 (±5)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли определяемого компонента, % (% НКПР³⁾)	Диапазон измерений объемной доли определяемого компонента, % (% НКПР)	Пределы допускаемой основной абсолютной (относительной) погрешности, % (% НКПР)
Цикло-пропан СзНб	Ж-СзНб-50Т	от 0 до 2,4 (от 0 до 100)	от 0 до 1,2 (от 0 до 50)	±0,07 (±3)
Цикло-пропан СзНб	Ж-СзНб-50	от 0 до 2,4 (от 0 до 100)	от 0 до 1,2 (от 0 до 50)	±0,12 (±5)
Диметиловый эфир С2Н6О	Ж-С2Н6О-50Т	от 0 до 2,7 (от 0 до 100)	от 0 до 1,35 (от 0 до 50)	±0,08 (±3)
Диметиловый эфир С2Н6О	Ж-С2Н6О-50	от 0 до 2,7 (от 0 до 100)	от 0 до 1,35 (от 0 до 50)	±0,14 (±5)
Диэтиловый эфир С4Н10О	Ж-С4Н10О- 50Т	от 0 до 1,7 (от 0 до 100)	от 0 до 0,85 (от 0 до 50)	±0,05 (±3)
Диэтиловый эфир С4Н10О	Ж-С4Н10О-50	от 0 до 1,7 (от 0 до 100)	от 0 до 0,85 (от 0 до 50)	±0,09 (±5)
Оксид пропилена СзНбО	IR-СзНбО- 50Т	от 0 до 1,9 (от 0 до 100)	от 0 до 0,95 (от 0 до 50)	±0,06 (±3)
Оксид пропилена СзНбО	Ж-СзНбО-50	от 0 до 1,9 (от 0 до 100)	от 0 до 0,95 (от 0 до 50)	±0,10 (±5)
Хлорбензол C6H5C1	Ж-С6Н5С1- 50Т	от 0 до 1,3 (от 0 до 100)	от 0 до 0,65 (от 0 до 50)	±0,04 (±3)
Хлорбензол C6H5C1	Ж-С6Н5С1-50	от 0 до 1,3 (от 0 до 100)	от 0 до 0,65 (от 0 до 50)	±0,07 (±5)
2- бутанон C4H8O	Ж-С4Н8О-50Т	от 0 до 1,5 (от 0 до 100)	от 0 до 0,75 (от 0 до 50)	±0,05 (±3)
2- бутанон C4H8O	Ж-С4Н8О-50	от 0 до 1,5 (от 0 до 100)	от 0 до 0,75 (от 0 до 50)	±0,08 (±5)
2-метил- 2-пропанол tert-С4Н9ОH	IR-tert- С4Н9ОН-50Т	от 0 до 1,8 (от 0 до 100)	от 0 до 0,9 (от 0 до 50)	±0,06 (±3)
2-метил- 2-пропанол tert-С4Н9ОH	IR-tert-С4Н9ОН-50	от 0 до 1,8 (от 0 до 100)	от 0 до 0,9 (от 0 до 50)	±0,09 (±5)
2-метокси-2-метилпропан (метилтретбути -ловый эфир) tert-С5Н12О	IR-tert- С5Н12О-50Т	от 0 до 1,5 (от 0 до 100)	от 0 до 0,75 (от 0 до 50)	±0,05 (±3)
	IR-tert- С5Н12О-50	от 0 до 1,5 (от 0 до 100)	от 0 до 0,75 (от 0 до 50)	±0,08 (±5)
Параксилол п- С8Н10	Ж-п-С8Н12-50	от 0 до 0,9 (от 0 до 100)	от 0 до 0,45 (от 0 до 50)	±0,05 (±5)
ортоксилол о-С8Н10	Ж-о-С8Ню-50	от 0 до 1,0 (от 0 до 100)	от 0 до 0,5 (от 0 до 50)	±0,05 (±5)
Изопропиловы й спирт СзН8О	IR-C3H8O-50	от 0 до 2,0 (от 0 до 100)	от 0 до 1,0 (от 0 до 50)	±0,10 (±5)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли определяемого компонента, % (% НКПР³⁾)	Диапазон измерений объемной доли определяемого компонента, % (% НКПР)	Пределы допускаемой основной абсолютной (относительной) погрешности, % (% НКПР)
1-октен С8Н16	IR-C8H16-50T	от 0 до 0,9 (от 0 до 100)	от 0 до 0,45 (от 0 до 50)	±0,03 (±3)
1-октен С8Н16	IR-C8H16-50	от 0 до 0,9 (от 0 до 100)	от 0 до 0,45 (от 0 до 50)	±0,05 (±5)
Метантиол (метилмер-каптан) CH3SH	IR-CH3SH-50	от 0 до 4,1 (от 0 до 100)	от 0 до 2,05 (от 0 до 50)	±0,21 (±5)
Этантиол (этилмеркап-тан) C2H5SH	IR-C2H5SH-50	от 0 до 2,8 (от 0 до 100)	от 0 до 1,4 (от 0 до 50)	±0,14 (±5)
1,3-Пента-диен C5H8	IR-C5H8-50	от 0 до 1,2 (от 0 до 100)	от 0 до 0,6 (от 0 до 50)	±0,06 (±5)
Ацетонит-рил C2H3N	IR-C2H3N-50	от 0 до 3,0 (от 0 до 100)	от 0 до 1,5 (от 0 до 50)	±0,15 (±5)
1,2,3 или 1,3,5-триметилбензо л С9Н12	IR-C9H12-50	от 0 до 0,8 (от 0 до 100)	от 0 до 0,4 (от 0 до 50)	±0,04 (±5)
2,3-дитиабутан (диметилдисульфид) C2H6S2	IR-C2H6S2-50	от 0 до 1,1 (от 0 до 100)	от 0 до 0,55 (от 0 до 50)	±0,06 (±5)
¹⁾ При контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуатации, но не приведенных в таблице, датчики - газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам (методам) измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009. ²⁾ Диапазон показаний выходных сигналов устанавливается соответствующему диапазону показаний, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу). ³⁾ Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020, для паров нефтепродуктов - в соответствии с национальными стандартами на нефтепродукты ⁴⁾ Топливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, бензин автомобильный в соответствии с техническим регламентом «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по ГОСТ 1012-2013, газовый конденсат, бензин неэтилированный по ГОСТ Р 51866-2002, керосин по ГОСТ Р 52050-2020, нефть, мазут, скипидар. ⁵⁾ Х - значение объемной доли определяемого компонента в газовой смеси, подаваемой на вход газоанализатора, % (% НКПР).

Таблица 8 - Метрологические характеристики БПО с датчиками-газоанализаторами

ДГС ЭРИС-210, ДГС ЭРИС-230 с термокаталитическим сенсором

Определяемый компонент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли определяемого компонента, % (% НКПР³⁾)	Диапазон измерений объемной доли определяемого компонента, % (% нкпр)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР)
Метан CH4	CT-CH4-50T	от 0 до 4,4 (от 0 до 100)	от 0 до 2,2 (от 0 до 50)	±0,13 (±3)
Метан CH4	CT-CH4-50	от 0 до 4,4 (от 0 до 100)	от 0 до 2,2 (от 0 до 50)	±0,22 (±5)
Сумма углеводородов по метану СхНу	СТ-СхНуСН4-50Т	от 0 до 4,4 (от 0 до 100)	от 0 до 2,2 (от 0 до 50)	±0,13 (±3)
Сумма углеводородов по метану СхНу	СТ-СхНуСН4-50	от 0 до 4,4 (от 0 до 100)	от 0 до 2,2 (от 0 до 50)	±0,22 (±5)
Этилен C2H4	CT-C2H4-50T	от 0 до 2,3 (от 0 до 100)	от 0 до 1,15 (от 0 до 50)	±0,07 (±3)
Этилен C2H4	CT-C2H4-50	от 0 до 2,3 (от 0 до 100)	от 0 до 1,15 (от 0 до 50)	±0,12 (±5)
Пропан C3H8	СТ-СзН8-50Т	от 0 до 1,7 (от 0 до 100)	от 0 до 0,85 (от 0 до 50)	±0,05 (±3)
Пропан C3H8	СТ-СзН8-50	от 0 до 1,7 (от 0 до 100)	от 0 до 0,85 (от 0 до 50)	±0,09 (±5)
Сумма углеводородов по пропану СхНу	СТ-СхНуСзН8-50Т	от 0 до 1,7 (от 0 до 100)	от 0 до 0,85 (от 0 до 50)	±0,05 (±3)
Сумма углеводородов по пропану СхНу	СТ-СхНуСзН8-50	от 0 до 1,7 (от 0 до 100)	от 0 до 0,85 (от 0 до 50)	±0,09 (±5)
Бутан C4H10	CT-C4H10-50T	от 0 до 1,4 (от 0 до 100)	от 0 до 0,7 (от 0 до 50)	±0,04 (±3)
Бутан C4H10	CT-C4H10-50	от 0 до 1,4 (от 0 до 100)	от 0 до 0,7 (от 0 до 50)	±0,07 (±5)
1-бутен C4H8	CT-C4H8-50T	от 0 до 1,6 (от 0 до 100)	от 0 до 0,8 (от 0 до 50)	±0,05 (±3)
1-бутен C4H8	CT-C4H8-50	от 0 до 1,6 (от 0 до 100)	от 0 до 0,8 (от 0 до 50)	±0,08 (±5)
Изобутан i-C4Hio	CT-i-C4H10-50T	от 0 до 1,3 (от 0 до 100)	от 0 до 0,65 (от 0 до 50)	±0,04 (±3)
Изобутан i-C4Hio	CT-i-C4H10-50	от 0 до 1,3 (от 0 до 100)	от 0 до 0,65 (от 0 до 50)	±0,07 (±5)
н-пентан C5H12	CT-C5H12-50T	от 0 до 1,1 (от 0 до 100)	от 0 до 0,55 (от 0 до 50)	±0,03 (±3)
н-пентан C5H12	CT-C5H12-50	от 0 до 1,1 (от 0 до 100)	от 0 до0,55 (от 0 до 50)	±0,06 (±5)
Циклопентан С5Н10	CT-С5Н10-50T	от 0 до 1,4 (от 0 до 100)	от 0 до 0,7 (от 0 до 50)	±0,04 (±3)
Циклопентан С5Н10	CT-C5H10-50	от 0 до 1,4 (от 0 до 100)	от 0 до 0,7 (от 0 до 50)	±0,07 (±5)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли определяемого компонента, % (% НКПР³⁾)	Диапазон измерений объемной доли определяемого компонента, % (% нкпр)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР)
Гексан C6H14	CT-C6H14-50T	от 0 до 1,0 (от 0 до 100)	от 0 до 0,5 (от 0 до 50)	±0,03 (±3)
Гексан C6H14	CT-C6H14-50	от 0 до 1,0 (от 0 до 100)	от 0 до 0,5 (от 0 до 50)	±0,05 (±5)
Циклогексан С6Н12	СТ-С6Н12-50Т	от 0 до 1,0 (от 0 до 100)	от 0 до 0,5 (от 0 до 50)	±0,03 (±3)
Циклогексан С6Н12	СТ-С6Н12-50	от 0 до 1,0 (от 0 до 100)	от 0 до 0,5 (от 0 до 50)	±0,05 (±5)
Этан C2H6	CT-C2H6-50T	от 0 до 2,4 (от 0 до 100)	от 0 до 1,2 (от 0 до 50)	±0,07 (±3)
Этан C2H6	CT-C2H6-50	от 0 до 2,4 (от 0 до 100)	от 0 до 1,2 (от 0 до 50)	±0,12 (±5)
Метанол СНзОН	СТ-СНзОН-50Т	от 0 до 3,0 (от 0 до 50)	от 0 до 3,0 (от 0 до 50)	±0,18 (±3)
Метанол СНзОН	СТ-СНзОН-50	от 0 до 3,0 (от 0 до 50)	от 0 до 3,0 (от 0 до 50)	±0,30 (±5)
Бензол СбНб	СТ-С6Н6-50Т	от 0 до 1,2 (от 0 до 100)	от 0 до 0,6 (от 0 до 50)	±0,04 (±3)
Бензол СбНб	СТ-СбНб-50	от 0 до 1,2 (от 0 до 100)	от 0 до 0,6 (от 0 до 50)	±0,06 (±5)
Пропилен СзНб	СТ-СзНб-50Т	от 0 до 2,0 (от 0 до 100)	от 0 до 1,0 (от 0 до 50)	±0,06 (±3)
Пропилен СзНб	СТ-СзНб-50	от 0 до 2,0 (от 0 до 100)	от 0 до 1,0 (от 0 до 50)	±0,10 (±5)
Этанол С2Н5ОН	СТ-С2Н5ОН-50Т	от 0 до 3,1 (от 0 до 100)	от 0 до 1,55 (от 0 до 50)	±0,09 (±3)
Этанол С2Н5ОН	СТ-С2Н5ОН-50	от 0 до 3,1 (от 0 до 100)	от 0 до 1,55 (от 0 до 50)	±0,16 (±5)
Гептан С7Н16	СТ-С7Н16-50Т	от 0 до 0,85 (от 0 до 100)	от 0 до 0,425 (от 0 до 50)	±0,03 (±3)
Гептан С7Н16	СТ-С7Н16-50	от 0 до 0,85 (от 0 до 100)	от 0 до 0,425 (от 0 до 50)	±0,04 (±5)
Оксид этилена С2Н4О	СТ-С2Н4О-50Т	от 0 до 2,6 (от 0 до 100)	от 0 до 1,3 (от 0 до 50)	±0,08 (±3)
Оксид этилена С2Н4О	СТ-С2Н4О-50	от 0 до 2,6 (от 0 до 100)	от 0 до 1,3 (от 0 до 50)	±0,13 (±5)
2-пропанон (ацетон) СзНбО	СТ-СзНбО-50Т	от 0 до 2,5 (от 0 до 100)	от 0 до 1,25 (от 0 до 50)	±0,08 (±3)
2-пропанон (ацетон) СзНбО	СТ-СзНбО-50	от 0 до 2,5 (от 0 до 100)	от 0 до 1,25 (от 0 до 50)	±0,13 (±5)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли определяемого компонента, % (% НКПР³⁾)	Диапазон измерений объемной доли определяемого компонента, % (% нкпр)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР)
Водород Н2	СТ-Н2-50Т	от 0 до 4,0 (от 0 до 100)	от 0 до 2,0 (от 0 до 50)	±0,12 (±3)
Водород Н2	СТ-Н2-50	от 0 до 4,0 (от 0 до 100)	от 0 до 2,0 (от 0 до 50)	±0,20 (±5)
Изобутилен i-C4H8	CT-i-C4H8-50T	от 0 до 1,6 (от 0 до 100)	от 0 до 0,8 (от 0 до 50)	±0,05 (±3)
Изобутилен i-C4H8	CT-i-C4H8-50	от 0 до 1,6 (от 0 до 100)	от 0 до 0,8 (от 0 до 50)	±0,08 (±5)
Изопрен C5H8	СТ-С5Н8-50Т	от 0 до 1,7 (от 0 до 100)	от 0 до 0,85 (от 0 до 50)	±0,05 (±3)
Изопрен C5H8	СТ-С5Н8-50	от 0 до 1,7 (от 0 до 100)	от 0 до 0,85 (от 0 до 50)	±0,09 (±5)
Ацетилен С2Н2	СТ-С2Н2-50Т	от 0 до 2,3 (от 0 до 100)	от 0 до 1,15 (от 0 до 50)	±0,07 (±3)
Ацетилен С2Н2	СТ-С2Н2-50	от 0 до 2,3 (от 0 до 100)	от 0 до 1,15 (от 0 до 50)	±0,12 (±5)
Акрилонитрил СзНзN	СТ-Сз11?\-50Т	от 0 до 2,8 (от 0 до 100)	от 0 до 1,4 (от 0 до 50)	±0,09 (±3)
Акрилонитрил СзНзN	СТ-СзНз№50	от 0 до 2,8 (от 0 до 100)	от 0 до 1,4 (от 0 до 50)	±0,14 (±5)
Толуол С7Н8	СТ-С7Н8-50Т	от 0 до 1,0 (от 0 до 100)	от 0 до 0,5 (от 0 до 50)	±0,03 (±3)
Толуол С7Н8	СТ-С7Н8-50	от 0 до 1,0 (от 0 до 100)	от 0 до 0,5 (от 0 до 50)	±0,05 (±5)
Этилбензол С8Н10	СТ-С8Н10-50Т	от 0 до 0,8 (от 0 до 100)	от 0 до 0,4 (от 0 до 50)	±0,03 (±3)
Этилбензол С8Н10	СТ-С8Н10-50	от 0 до 0,8 (от 0 до 100)	от 0 до 0,4 (от 0 до 50)	±0,04 (±5)
н-октан С8Н18	СТ-С8Н18-50Т	от 0 до 0,8 (от 0 до 100)	от 0 до 0,4 (от 0 до 50)	±0,03 (±3)
н-октан С8Н18	СТ-С8Н18-50	от 0 до 0,8 (от 0 до 100)	от 0 до 0,4 (от 0 до 50)	±0,04 (±5)
Этилацетат С4Н8О2	СТ-С4Н8О2-50Т	от 0 до 2,0 (от 0 до 100)	от 0 до 1,0 (от 0 до 50)	±0,06 (±3)
Этилацетат С4Н8О2	СТ-С4Н8О2-50	от 0 до 2,0 (от 0 до 100)	от 0 до 1,0 (от 0 до 50)	±0,10 (±5)
Бутилацетат С6Н12О2	СТ-С6Н12О2-50Т	от 0 до 1,2 (от 0 до 100)	от 0 до 0,6 (от 0 до 50)	±0,04 (±3)
Бутилацетат С6Н12О2	СТ-С6Н12О2-50	от 0 до 1,2 (от 0 до 100)	от 0 до 0,6 (от 0 до 50)	±0,06 (±5)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли определяемого компонента, % (% НКПР³⁾)	Диапазон измерений объемной доли определяемого компонента, % (% нкпр)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР)
1,3-бутадиен (дивинил) С4Н6	СТ-С4Н6-50Т	от 0 до 1,4 (от 0 до 100)	от 0 до 0,7 (от 0 до 50)	±0,04 (±3)
1,3-бутадиен (дивинил) С4Н6	СТ-С4Н6-50	от 0 до 1,4 (от 0 до 100)	от 0 до 0,7 (от 0 до 50)	±0,07 (±5)
1,2-дихлорэтан С2Н4 С12	СТ-С2Н4С12-50Т	от 0 до 6,2 (от 0 до 100)	от 0 до 3,1 (от 0 до 50)	±0,19 (±3)
1,2-дихлорэтан С2Н4 С12	СТ-С2Н4С12-50	от 0 до 6,2 (от 0 до 100)	от 0 до 3,1 (от 0 до 50)	±0,31 (±5)
Диметил-сульфид C2H6S	СТ-C2H6S-50Т	от 0 до 2,2 (от 0 до 100)	от 0 до 1,1 (от 0 до 50)	±0,07 (±3)
Диметил-сульфид C2H6S	CT-C2H6S-50	от 0 до 2,2 (от 0 до 100)	от 0 до 1,1 (от 0 до 50)	±0,11 (±5)
1-гексен С6Н12	СТ-С6Н12-50Т	от 0 до 1,2 (от 0 до 100)	от 0 до 0,6 (от 0 до 50)	±0,04 (±3)
1-гексен С6Н12	СТ-С6Н12-50	от 0 до 1,2 (от 0 до 100)	от 0 до 0,6 (от 0 до 50)	±0,06 (±5)
1-бутанол C4H9OH	СТ-С4Н9ОН-50Т	от 0 до 1,4 (от 0 до 100)	от 0 до 0,7 (от 0 до 50)	±0,04 (±3)
1-бутанол C4H9OH	СТ-С4Н9ОН-5О	от 0 до 1,4 (от 0 до 100)	от 0 до 0,7 (от 0 до 50)	±0,07 (±5)
2-бутанол sec- C4H9OH	CT-sec-C4H9OH- 50Т	от 0 до 1,7 (от 0 до 100)	от 0 до 0,85 (от 0 до 50)	±0,05 (±3)
2-бутанол sec- C4H9OH	CT-sec-C4H9OH- 50	от 0 до 1,7 (от 0 до 100)	от 0 до 0,85 (от 0 до 50)	±0,09 (±5)
Нонан С9Н20	СТ-С9Н20-50Т	от 0 до 0,7 (от 0 до 100)	от 0 до 0,35 (от 0 до 50)	±0,02 (±3)
Нонан С9Н20	СТ-С9Н20-50	от 0 до 0,7 (от 0 до 100)	от 0 до 0,35 (от 0 до 50)	±0,04 (±5)
Стирол С8Н8	СТ-С8Н8-50Т	от 0 до 1,0 (от 0 до 100)	от 0 до 0,5 (от 0 до 50)	±0,03 (±3)
Стирол С8Н8	СТ-С8Н8-50	от 0 до 1,0 (от 0 до 100)	от 0 до 0,5 (от 0 до 50)	±0,05 (±5)
Винилхлорид С2НзС1	СТ-С2НзС1-50Т	от 0 до 3,6 (от 0 до 100)	от 0 до 1,8 (от 0 до 50)	±0,11 (±3)
Винилхлорид С2НзС1	СТ-С2НзС1-50	от 0 до 3,6 (от 0 до 100)	от 0 до 1,8 (от 0 до 50)	±0,18 (±5)
Циклопропан СзНб	СТ-СзНб-50Т	от 0 до 2,4 (от 0 до 100)	от 0 до 1,2 (от 0 до 50)	±0,07 (±3)
Циклопропан СзНб	СТ-СзНб-50	от 0 до 2,4 (от 0 до 100)	от 0 до 1,2 (от 0 до 50)	±0,12 (±5)

Определяемый компонент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли определяемого компонента, % (% НКПР³⁾)	Диапазон измерений объемной доли определяемого компонента, % (% нкпр)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР)
Диметиловый эфир С2Н6О	СТ-С2НбО-5ОТ	от 0 до 2,7 (от 0 до 100)	от 0 до 1,35 (от 0 до 50)	±0,08 (±3)
Диметиловый эфир С2Н6О	СТ-С2НбО-5О	от 0 до 2,7 (от 0 до 100)	от 0 до 1,35 (от 0 до 50)	±0,14 (±5)
Диэтиловый эфир С4Н10О	СТ-С4Н10О-50Т	от 0 до 1,7 (от 0 до 100)	от 0 до 0,85 (от 0 до 50)	±0,05 (±3)
Диэтиловый эфир С4Н10О	СТ-С4Н10О-50	от 0 до 1,7 (от 0 до 100)	от 0 до 0,85 (от 0 до 50)	±0,09 (±5)
Оксид пропилена СзНбО	СТ-СзНбО-50Т	от 0 до 1,9 (от 0 до 100)	от 0 до 0,95 (от 0 до 50)	±0,06 (±3)
Оксид пропилена СзНбО	СТ-СзНбО-5О	от 0 до 1,9 (от 0 до 100)	от 0 до 0,95 (от 0 до 50)	±0,10 (±5)
Хлорбензол C6H5C1	CT-C6H5C1-50T	от 0 до 1,3 (от 0 до 100)	от 0 до 0,65 (от 0 до 50)	±0,04 (±3)
Хлорбензол C6H5C1	CT-C6H5C1-50	от 0 до 1,3 (от 0 до 100)	от 0 до 0,65 (от 0 до 50)	±0,07 (±5)
2-бутанон C4H8O	СТ-С4Н8О-50Т	от 0 до 1,5 (от 0 до 100)	от 0 до 0,75 (от 0 до 50)	±0,05 (±3)
2-бутанон C4H8O	СТ-С4Н8О-50	от 0 до 1,5 (от 0 до 100)	от 0 до 0,75 (от 0 до 50)	±0,08 (±5)
2-метил- 2-пропанол tert- C4H9OH	CT-tert-C4H9OH- 50Т	от 0 до 1,8 (от 0 до 100)	от 0 до 0,9 (от 0 до 50)	±0,06 (±3)
2-метил- 2-пропанол tert- C4H9OH	CT-tert-C4H9OH- 50	от 0 до 1,8 (от 0 до 100)	от 0 до 0,9 (от 0 до 50)	±0,09 (±5)
2-метокси-2-метилпропан (метилтретбути ловый эфир) tert-C5Hi2O	CT-tert-C5Hi2O- 50Т	от 0 до 1,5 (от 0 до 100)	от 0 до 0,75 (от 0 до 50)	±0,05 (±3)
	CT-tert-C5Hi2O- 50	от 0 до 1,5 (от 0 до 100)	от 0 до 0,75 (от 0 до 50)	±0,08 (±5)
Пара-ксилол П-С8Н10	СТ-п-С8Ню-50	от 0 до 0,9 (от 0 до 100)	от 0 до 0,45 (от 0 до 50)	±0,05 (±5)
Орто-ксилол о-С8Н10	СТ-О-С8Н10-50	от 0 до 1,0 (от 0 до 100)	от 0 до 0,5 (от 0 до 50)	±0,05 (±5)
Изопропиловый спирт СзН8О	СТ-СзН8О-50	от 0 до 2,0 (от 0 до 100)	от 0 до 1,0 (от 0 до 50)	±0,10 (±5)
Аммиак NH3	CT-NH3-50T	от 0 до 15,0 (от 0 до 100)	от 0 до 7,5 (от 0 до 50)	±0,45 (±3)
Аммиак NH3	CT-NH3-50	от 0 до 15,0 (от 0 до 100)	от 0 до 7,5 (от 0 до 50)	±0,75 (±5

Определяемый компонент¹⁾	Модификация сенсора	Диапазон показаний²⁾объемной доли определяемого компонента, % (% НКПР³⁾)	Диапазон измерений объемной доли определяемого компонента, % (% нкпр)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР)
1-октен С8Н16	СТ-С8Н16-50Т	от 0 до 0,9 (от 0 до 100)	от 0 до 0,45 (от 0 до 50)	±0,03 (±3)
1-октен С8Н16	СТ-С8Н16-50	от 0 до 0,9 (от 0 до 100)	от 0 до 0,45 (от 0 до 50)	±0,05 (±5)
Метантиол (метилмеркаптан) CH3SH	CT-CH3SH-50	от 0 до 4,1 (от 0 до 100)	от 0 до 2,05 (от 0 до 50)	±0,21 (±5)
Этантиол (этил-меркаптан) C2H5SH	CT-C2H5SH-50	от 0 до 2,8 (от 0 до 100)	от 0 до 1,4 (от 0 до 50)	±0,14 (±5)
1,3-Пентадиен C5H8	СТ-С5Н8-50	от 0 до 1,2 (от 0 до 100)	от 0 до 0,6 (от 0 до 50)	±0,06 (±5)
Ацетонитрил C2H3N	CT-C2H3N-50	от 0 до 3,0 (от 0 до 100)	от 0 до 1,5 (от 0 до 50)	±0,15 (±5)
1,2,3 или 1,3,5-триметилбензол С9Н12	СТ-С9Н12-50	от 0 до 0,8 (от 0 до 100)	от 0 до 0,4 (от 0 до 50)	±0,04 (±5)
2,3-дитиабутан (диметилдисульфид) C2H6S2	CT-C2H6S2-50	от 0 до 1,1 (от 0 до 100)	от 0 до 0,55 (от 0 до 50)	±0,06 (±5)
¹⁾ При контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуатации, но не приведенных в таблице, датчики - газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам (методам) измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009. ²⁾ Диапазон показаний выходных сигналов устанавливается соответствующему диапазону показаний, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу). ³⁾ Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020, для паров нефтепродуктов - в соответствии с национальными стандартами на нефтепродукты конкретного вида.

Таблица 9 - Метрологические характеристики БПО с датчиками-газоанализаторами

ДГС ЭРИС-210, ДГС ЭРИС-230 с электрохимическим сенсором

Определяемый компонент^	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент^	Модификация сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенной к ВПИ	относи тельной
Сероводород Н2Б	ЕС-Н2Б-7,1	от 0 до 7,1	от 0 до 10,0 включ.	±15	-
	ЕС-Н2Б-50	от 0 до 5 включ.	от 0 до 7,1 включ.	±15	-
	ЕС-Н2Б-50	св. 5 до 50	св. 7,1 до 71	-	±15
	ЕС-Н2Б-20	от 0 до 10 включ.	от 0 до 14,2 включ.	±10	-
	ЕС-Н2Б-20	св. 10 до 20	св. 14,2 до 28,4	-	±10
	EC-KjS-IOO	от 0 до 10 включ.	от 0 до 14,2 включ.	±10	-
	EC-KjS-IOO	св. 10 до 100	св. 14,2 до 142	-	±10
	EC-KjS-200	от 0 до 20 включ.	от 0 до 28,4 включ.	±15	-
	EC-KjS-200	св. 20 до 200	св. 28,4 до 284	-	±15
	ec-ils- 2000	от 0 до 200 включ.	от 0 до 284 включ.	±15	-
	ec-ils- 2000	св. 200 до 2000	св. 284 до 2840	-	±15
Оксид этилена C2H4O	EC-C2H4O-20	от 0 до 5 включ.	от 0 до 9,15 включ.	±20	-
Оксид этилена C2H4O	EC-C2H4O-20	св. 5 до 20	св. 9,15 до 36,6	-	±20
Хлороводород HCl	EC-HCl-30	от 0 до 3 включ.	от 0 до 4,56 включ.	±20	-
Хлороводород HCl	EC-HCl-30	св. 3 до 30	св. 4,56 до 45,6	-	±20
Фтористый водород HF	EC-HF-5	от 0 до 0,1 включ.	от 0 до 0,08 включ.	±20	-
	EC-HF-5	св. 0,1 до 5	св. 0,08 до 4,15	-	±20
	EC-HF-10	от 0 до 1 включ.	от 0 до 0,8 включ.	±20	-
	EC-HF-10	св. 1 до 10	св. 0,8 до 8,3	-	±20
Озон Оз	ЕС-Оз-1	от 0 до 0,1 включ.	от 0 до 0,2включ.	±20	-
Озон Оз	ЕС-Оз-1	св. 0,1 до 1	св. 0,2 до 2	-	±20
Моносилан (силан) SiH4	EC-SiH4-50	от 0 до 10 включ.	от 0 до 13,4 включ.	±20	-
Моносилан (силан) SiH4	EC-SiH4-50	св. 10 до 50	св. 13,4 до 67	-	±20
Оксид азота NO	EC-NO-50	от 0 до 5 включ.	от 0 до 6,25 включ.	±20	-
	EC-NO-50	св. 5 до 50	св. 6,25 до 62,5	-	±20
	EC-NO-250	от 0 до 50 включ.	от 0 до 62,5 включ.	±20	-
	EC-NO-250	св. 50 до 250	св. 62,5 до 312,5	-	±20

Определяемый компонент^	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент^	Модификация сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенной к ВПИ	относительной
Диоксид азота N02	EC-NO2-20	от 0 до 1 включ.	от 0 до 1,91 включ.	±20	-
Диоксид азота N02	EC-NO2-20	св. 1 до 20	св. 1,91 до 38,2	-	±20
Аммиак NH3	EC-NH3-100	от 0 до 10 включ.	от 0 до 7,1 включ.	±20	-
	EC-NH3-100	св.10 до 100	св. 7,1 до 71	-	±20
	EC-NH3-500	от 0 до 30 включ.	от 0 до 21,3 включ.	±20	-
	EC-NH3-500	св. 30 до 500	св. 21,3 до 355	-	±20
	EC-NH3-1000	от 0 до 100 включ.	от 0 до 71 включ.	±20	-
	EC-NH3-1000	св. 100 до 1000	св. 71 до 710	-	±20
Цианистый водород HCN	EC-HCN-10	от 0 до 0,5 включ.	от 0 до 0,56 включ.	±15	-
	EC-HCN-10	св. 0,5 до 10	св. 0,56 до 11,2	-	±15
	EC-HCN-15	от 0 до 1 включ.	от 0 до 1,12 включ.	±15	-
	EC-HCN-15	св. 1 до 15	св. 1,12 до 16,8	-	±15
	EC-HCN-30	от 0 до 5 включ.	от 0 до 5,6 включ.	±15	-
	EC-HCN-30	св. 5 до 30	св. 5,6 до 33,6	-	±15
	EC-HCN-100	от 0 до 10 включ.	от 0 до 11,2 включ.	±15	-
	EC-HCN-100	св. 10 до 100	св. 11,2 до 112	-	±15
Монооксид углерода CO	EC-CO-200	от 0 до 15 включ.	от 0 до 17,4 включ.	±20	-
	EC-CO-200	св. 15 до 200	св. 17,4 до 232	-	±20
	EC-CO-500	от 0 до 15 включ.	от 0 до 17,4 включ.	±20	-
	EC-CO-500	св. 15 до 500	св. 17,4 до 580	-	±20
	EC-CO-5000	от 0 до 1000 включ.	от 0 до 1160 включ.	±20	-
	EC-CO-5000	св. 1000 до 5000	св. 1160 до 5800	-	±20
Диоксид серы SO2	EC-SO2-5	от 0 до 0,7 включ.	от 0 до 1,86 включ.	±20	-
	EC-SO2-5	св. 0,7 до 5	св. 1,86 до 13,3	-	±20
	EC-SO2-20	от 0 до 5 включ.	от 0 до 13,3 включ.	±20	-
	EC-SO2-20	св. 5 до 20	св. 13,3 до 53,2	-	±20
	EC-SO2-50	от 0 до 10 включ.	от 0 до 26,6 включ.	±20	-
	EC-SO2-50	св. 10 до 50	св. 26,6 до 133,0	-	±20

Определяемый компонент^	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности, %
	Модификация сенсора	объемной доли, % (млн^-1)	массовой концентрации^з), мг/м^з	приведенной к ВПИ	относительной
	EC-SO2-100	от 0 до 10 включ.	от 0 до 26,6 включ.	±20	-
	EC-SO2-100	св. 10 до 100	св. 26,6 до 266,0	-	±20
	EC-SO2-2000	от 0 до 100 включ.	от 0 до 266,0 включ.	±20	-
	EC-SO2-2000	св. 100 до 2000	св. 266,0 до 5з20	-	±20
Хлор C12	EC-C12-5	от 0 до 0,3 включ.	от 0 до 0,88 включ.	±20	-
	EC-C12-5	св. 0,3 до 5	св. 0,88 до 14,7	-	±20
	ЕС-С12-20	от 0 до 5 включ.	от 0 до 14,75 включ.	±20	-
	ЕС-С12-20	св.5 до 20	св.14,75 до 59,0	-	±20
Кислород О2	EC-O2-30	от 0 до 10 % включ.	-	±5	-
Кислород О2	EC-O2-30	св. 10 до 30 %	-	-	±5
Водород Н2	ЕС-Н2-1000	от 0 до 100 включ.	от 0 до 8,0 включ.	±10	-
	ЕС-Н2-1000	св. 100 до 1000	св. 8,0 до 80,0	-	±10
	ЕС-Н2-10000	от 0 до 1000 включ.	от 0 до 80,0 включ.	±10	-
	ЕС-Н2-10000	св. 1000 до 10000	св. 80,0 до 800	-	±10
Формальдегид СН2О	ЕС-СН2О-10	от 0 до 0,4 включ.	от 0 до 0,5 включ.	±20	-
Формальдегид СН2О	ЕС-СН2О-10	св.0,4 до 10	св. 0,5 до 12,5	-	±20
Несимметрич-ный диметил-гидразин С2Н8№	ЕС-С2Н8№-0,5	от 0 до 0,12 включ.	от 0 до 0,3 включ.	±20	-
Несимметрич-ный диметил-гидразин С2Н8№	ЕС-С2Н8№-0,5	св.0,12 до 0,5	св. 0,3 до 1,24	-	±20
Метанол СНзОН	ЕС-СНзОН- 20	от 0 до 5 включ.	от 0 до 6,65 включ.	±20	-
	ЕС-СНзОН- 20	св. 5 до 20	св. 6,65 до 26,6	-	±20
	ЕС-СНзОН- 50	от 0 до 5 включ.	от 0 до 6,65 включ.	±20	-
	ЕС-СНзОН- 50	св. 5 до 50	св. 6,65 до 66,5	-	±20
	ЕС-СНзОН- 200	от 0 до 20 включ.	от 0 до 26,6 включ.	±20	-
	ЕС-СНзОН- 200	св.20 до 200	св. 26,6 до 266,0	-	±20
	ЕС-СНзОН- 1000	от 0 до 100 включ.	от 0 до 133,0 включ.	±20	-
	ЕС-СНзОН- 1000	св.100 до 1000	св. 133,0 до 1330	-	±20

Определяемый компонент^	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент^	Модификация сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенной к ВПИ	относительной
Этантиол (этилмеркап- тан) C2H5SH	EC-C2H5SH-4	от 0 до 0,4 включ.	от 0 до 1 включ.	±20	-
Этантиол (этилмеркап- тан) C2H5SH	EC-C2H5SH-4	св. 0,4 до 4	св. 1 до 10	-	±20
Метантиол (метилмеркап-тан) CH3SH	EC-CH3SH-4	от 0 до 0,4 включ.	от 0 до 0,8 включ.	±20	-
Метантиол (метилмеркап-тан) CH3SH	EC-CH3SH-4	св. 0,4 до 4	св. 0,8 до 8	-	±20
Карбонил- хлорид (фосген) СОС12	EC-COC12-1	от 0 до 0,1 включ.	от 0 до 0,41 включ.	±20	-
Карбонил- хлорид (фосген) СОС12	EC-COC12-1	св. 0,1 до 1	св.0,41 до 4,11	-	±20
Фтор F2	EC-F2-1	от 0 до 0,1 включ.	от 0 до 0,16 включ.	±20	-
Фтор F2	EC-F2-1	св. 0,1 до 1	св.0,16 до 1,58	-	±20
Фосфин PH3	EC-PH3-I	от 0 до 0,1 включ.	от 0 до 0,141 включ.	±20	-
	EC-PH3-I	св. 0,1 до 1	св.0,141 до 1,41	-	±20
	ЕС-РНз-10	от 0 до 1 включ.	от 0 до 1,41 включ.	±20	-
	ЕС-РНз-10	св. 1 до 10	св. 1,41 до 14,1	-	±20
Арсин AsH3	EC-AsH3-1	от 0 до 0,1 включ.	от 0 до 0,324 включ.	±20	-
Арсин AsH3	EC-AsH3-1	св. 0,1 до 1	св.0,324 до 3,24	-	±20
Уксусная кислота СНзСООН	EC- СН3СООН-10	от 0 до 1 включ.	от 0 до 2,5 включ.	±20	-
	EC- СН3СООН-10	св. 1 до 10	св.2,5 до 25,0	-	±20
	EC- СН3СООН-30	от 0 до 5 включ.	от 0 до 12,5 включ.	±20	-
	EC- СН3СООН-30	св. 5 до 30	св.12,5 до 75,0	-	±20
Гидразин N2H4	EC-N2H4-2	от 0 до 0,2 включ.	от 0 до 0,26 включ.	±20	-
Гидразин N2H4	EC-N2H4-2	св. 0,2 до 2	св. 0,26 до 2,66	-	±20
¹⁾ При контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуатации, но не приведенных в таблице, датчики - газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам (методам) измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009. ²⁾ Диапазон показаний выходных сигналов устанавливается соответствующему диапазону измерений, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу). ³⁾ Пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле: С=Х-М/Уш„ где С - массовая концентрация компонента, мг/м³; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм³/моль.

Таблица 10 - Метрологические характеристики БПО с датчиками-газоанализаторами ДГС ЭРИС-210, ДГС ЭРИС-230 с инфракрасным сенсором FR (хладоны)

Определяемый компонент^	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент^	Модификация сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенной к ВПИ	относи тельной
1,1,1,2-тетрафторэтан C2H2F4 (R134a)	FR-R134а- 1000	от 0 до 100 включ.	от 0 до 424 включ.	±20	-
	FR-R134а- 1000	св. 100 до 1000	св. 424 до 4240	-	±20
	FR-R134а- 2000	от 0 до 100 включ.	от 0 до 424 включ.	±20	-
	FR-R134а- 2000	св. 100 до 2000	св. 424 до 8480	-	±20
Пентафторэтан C2HF5 (R125)	FR-R125- 1000	от 0 до 100 включ.	от 0 до 499 включ.	±20	-
	FR-R125- 1000	св. 100 до 1000	св. 499 до 4990	-	±20
	FR-R125- 2000	от 0 до 100 включ.	от 0 до 499 включ.	±20	-
	FR-R125- 2000	св. 100 до 2000	св. 499 до 9980	-	±20
Хлордифтор-метан CHClF2(R22)	FR-R22-1000	от 0 до 100 включ.	от 0 до 360 включ.	±20	-
	FR-R22-1000	св. 100 до 1000	св. 360 до 3600	-	±20
	FR-R22-2000	от 0 до 100 включ.	от 0 до 360 включ.	±20	-
	FR-R22-2000	св. 100 до 2000	св. 360 до 7200	-	±20
1,2,2-трихлортри-фторэтан C2Cl3F3(R113a)	ГС^113а- 1000	от 0 до 100 включ.	от 0 до 779 включ.	±20	-
	ГС^113а- 1000	св. 100 до 1000	св. 779 до 7790	-	±20
	ГС^113а- 2000	от 0 до 100 включ.	от 0 до 779 включ.	±20	-
	ГС^113а- 2000	св. 100 до 2000	св. 779 до 15580	-	±20

Определяемый компонент^	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент^	Модификация сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенной к ВПИ	относительной
Дихлордифтор-метан CCl2F2(R12)	FR-R12-100	от 0 до 50 включ.	от 0 до 251 включ.	±20	-
Дихлордифтор-метан CCl2F2(R12)	FR-R12-100	св. 50 до 100	св. 251 до 503	-	±20
1,1,1,2,3,3,3-гептафторпропан C3HF7 (R227)	ГС^27а- 5000	от 0 до 1000 включ.	от 0 до 7070 включ.	±20	-
1,1,1,2,3,3,3-гептафторпропан C3HF7 (R227)	ГС^27а- 5000	св. 1000 до 5000	св. 7070 до 35350	-	±20
Фреон R407с (Хладон) ⁴⁾	FR-R407C- 1000	от 0 до 100 включ.	от 0 до 358 включ.	±20	-
	FR-R407C- 1000	св. 100 до 1000	св. 358 до 3583	-	±20
	FR-R407C- 2000	от 0 до 100 включ.	от 0 до 358 включ.	±20	-
	FR-R407C- 2000	св. 100 до 2000	св. 358 до 7165	-	±20
Гексафторид серы SF6	FR-SF6-1000	от 0 до 500 включ.	от 0 до 3035 включ.	±20	-
	FR-SF6-1000	св. 500 до 1000	св. 3035 до 6070	-	±20
	FR-SF6-1500	от 0 до 750 включ.	от 0 до 4553 включ.	±20	-
	FR-SF6-1500	св. 750 до 1500	св. 4553 до 9106	-	±20
¹⁾ При контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуатации, но не приведенных в таблице, датчики - газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам (методам) измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009. ²⁾ Диапазон показаний выходных сигналов устанавливается соответствующим диапазону измерений, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу). ³⁾ Пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле: C=X^AM/Vm, где С - массовая концентрация компонента, мг/м³; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм³/моль. 4) Фреон R407с (хладон) - смесь хладонов (по массе): R32 (СН2Б2)-23%, R125 (C2HF5) - 25%, R134a (C2H2F4) -52%.

газоанализаторами ДГС ЭРИС-210, ДГС ЭРИС-230

Наименование характеристики	Значение
Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности	0,5
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от	±0,2
предела допускаемой основной погрешности
Время установления выходного сигнала, Т0,9, с, не более - для инфракрасного сенсора	5
- для термокаталитического сенсора	10
- для электрохимического сенсора	45
- для инфракрасного сенсора (хладоны)	60

Таблица 12 - Метрологические характеристики БПО с газоанализаторами АТОМ с инфракрасным сенсором

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾, % (% НКПР)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР)
Метан CH4	IR-CH4-100	от 0 до 4,4 (от 0 до 100)	±0,22 (±5)
	IR-CH4-50T	от 0 до 2,2 (от 0 до 50)	±0,13 (±3)
	IR-CH4-50	от 0 до 2,2 (от 0 до 50)	±0,22 (±5)
	IR-CH4-100%	от 0 до 100	±(0,1+0,049-X)
Этилен C2H4	IR-C2H4-100	от 0 до 2,3 (от 0 до 100)	±0,12 (±5)
Этилен C2H4	IR-C2H4-50	0 до 1,15 (от 0 до 50)	±0,12 (±5)
Пропан C3H8	IR-C3H8-100	0 до 1,7 (от 0 до 100)	±0,085 (±5)
	IR-C3H8-50T	от 0 до 0,85 (от 0 до 50)	±0,051 (±3)
	IR-C3H8-50	от 0 до 0,85 (от 0 до 50)	±0,085 (±5)
	IR-C3H8-100%	от 0 до 100	±(0,1+0,049-X)
н-бутан C4H10	IR-C4H10-100	от 0 до 1,4 (от 0 до 100)	±0,07 (±5)
н-бутан C4H10	IR-C4H10-50	от 0 до 0,7 (от 0 до 50)	±0,07 (±5)
1-бутен C4H8	IR-C4H8-100	от 0 до 1,6 (от 0 до 100)	±0,08 (±5)
1-бутен C4H8	IR-C4H8-50	от 0 до 0,8 (от 0 до 50)	±0,08 (±5)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾, % (% НКПР)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР)
2-метилпропан (изобутан) i-C4Hio	IR-i-C4Hio-1OO	от 0 до 1,30 (от 0 до 100)	±0,065 (±5)
2-метилпропан (изобутан) i-C4Hio	IR-i-C4Hio-5O	от 0 до 0,65 (от 0 до 50)	±0,065 (±5)
н-пентан C5H12	IR-C5H12-IOO	от 0 до 1,1 (от 0 до 100)	±0,055 (±5)
н-пентан C5H12	IR-C5H12-5O	от 0 до 0,55 (от 0 до 50)	±0,055 (±5)
Циклопентан С5Н10	IR^ffio-lOO	от 0 до 1,4 (от 0 до 100)	±0,07 (±5)
Циклопентан С5Н10	IR-OII1O-5O	от 0 до 0,7 (от 0 до 50)	±0,07 (±5)
н-гексан C6H14	IR-C6H14-1OO	от 0 до 1,0 (от 0 до 100)	±0,05 (±5)
н-гексан C6H14	IR-C6H14-5O	от 0 до 0,5 (от 0 до 50)	±0,05 (±5)
Циклогексан С6Н12	IR^^-WO	от 0 до 1,0 (от 0 до 100)	±0,05 (±5)
Циклогексан С6Н12	IR-CVII12-5O	от 0 до 0,5 (от 0 до 50)	±0,05 (±5)
Этан C2H6	IR-C2H6-1OO	от 0 до 2,4 (от 0 до 100)	±0,12 (±5)
Этан C2H6	IR-C2H6-5O	от 0 до 1,2 (от 0 до 50)	±0,12 (±5)
Метанол СНзОН	IR-С 1зО11-5O	от 0 до 3,0 (от 0 до 50)	±0,3 (±5)
Бензол СбНб	Ж-СбНб-WO	от 0 до 1,2 (от 0 до 100)	±0,06 (±5)
Бензол СбНб	Ж-СбНб-SO	от 0 до 0,6 (от 0 до 50)	±0,06 (±5)
Пропилен(пропен) СзНб	IR^^-WO	от 0 до 2,0 (от 0 до 100)	±0,1 (±5)
Пропилен(пропен) СзНб	Ж-СэНв^	от 0 до 1,0 (от 0 до 50)	±0,1 (±5)
Этанол С2Н5ОН	IR-С2Н5ОН-50	от 0 до 1,55 (от 0 до 50)	±0,16 (±5)
н-гептан С7Н16	IR^^-WO	от 0 до 0,85 (от 0 до 100)	± 0,078 (±5)
н-гептан С7Н16	IR^^^O	от 0 до 0,425 (от 0 до 50)	±0,042 (±5)
Оксид этилена С2Н4О	IR-С2Н4О-100	от 0 до 2,6 (от 0 до 100)	±0,13 (±5)
Оксид этилена С2Н4О	IR-С2Н4О-50	от 0 до 1,3 (от 0 до 50)	±0,13 (±5)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾, % (% НКПР)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР)
Диоксид углерода СО2	IR-CO2-2,5	от 0 до 0,5 включ.	±0,05
	IR-CO2-2,5	св. 0,5 до 2,5	±(0,1<X)
	IR-CO2-5	от 0 до 2,5 включ.	±0,25
	IR-CO2-5	св. 2,5 до 5,0	±(0,1<X)
2-пропанон (ацетон) СзНбО	IR-C3H6O-50	от 0 до 1,25 (от 0 до 50)	±0,13 (±5)
2-метилпропен (изобутилен) i-C4H8	IR-i-C4H8-100	от 0 до 1,6 (от 0 до 100)	±0,08 (±5)
2-метилпропен (изобутилен) i-C4H8	IR-i-C4H8-50	от 0 до 0,8 (от 0 до 50)	±0,08 (±5)
2-метил-1,3 -бутадиен (изопрен) C5H8	IR-C5H8-100	от 0 до 1,7 (от 0 до 100)	±0,085 (±5)
2-метил-1,3 -бутадиен (изопрен) C5H8	IR-C5H8-50	от 0 до 0,85 (от 0 до 50)	±0,085 (±5)
Ацетилен С2Н2	Ж-С2Н2-100	от 0 до 2,30 (от 0 до 100)	±0,12 (±5)
Ацетилен С2Н2	Ж-С2Н2-50	от 0 до 1,15 (от 0 до 50)	±0,12 (±5)
Акрилонитрил C3H3N	IR-C3H3N-50	от 0 до 1,4 (от 0 до 50)	±0,14 (±5)
Метилбензол (толуол) С7Н8	Ж-С7Н8-100	от 0 до 1,0 (от 0 до 100)	±0,05 (±5)
Метилбензол (толуол) С7Н8	Ж-С7Н8-50	от 0 до 0,5 (от 0 до 50)	±0,05 (±5)
н-октан С8Н18	IR-C8H18-50	от 0 до 0,4 (от 0 до 50)	±0,04 (±5)
Этилацетат С4Н8О2	IR-C4H8O2-50	от 0 до 1,0 (от 0 до 50)	±0,1 (±5)
1,3-бутадиен (дивинил) С4Н6	IR-C4H6-50	от 0 до 0,7 (от 0 до 50)	±0,07 (±5)
1,2-дихлорэтан C2H4CI2	IR-C2H4CI2-50	от 0 до 3,1 (от 0 до 50)	±0,31 (±5)
Диметилсульфид C2H6S	IR-C2H6S-50	от 0 до 1,1 (от 0 до 50)	±0,11 (±5)
1-гексен С6Н12	IR-C6H12-50	от 0 до 0,6 (от 0 до 50)	±0,06 (±5)
Винилхлорид С2НзС1	IR-C2H3C1-50	от 0 до 1,8 (от 0 до 50)	±0,18 (±5)
Циклопропан СзНб	IR-C3H6-100	от 0 до 2,4 (от 0 до 100)	±0,12 (±5)
Циклопропан СзНб	IR-C3H6-50	от 0 до 1,2 (от 0 до 50)	±0,12 (±5)
Диметиловый эфир С2Н6О	IR-C2H6O-50	от 0 до 1,35 (от 0 до 50)	±0,14 (±5)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾, % (% НКПР)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР)
Диэтиловый эфир С4Н10О	IR-C4H10O-50	от 0 до 0,85 (от 0 до 50)	±0,085 (±5)
Оксид пропилена СзНбО	Ж-СзНбО-5О	от 0 до 0,95 (от 0 до 50)	±0,095 (±5)
2-бутанон (метилэтилкетон) C4H8O	IR-C4H8O-50	от 0 до 0,75 (от 0 до 50)	±0,075 (±5)
2-метил- 2-пропанол (трет-бутанол) tert- С4Н9ОH	IR-tert-C4H9OH-50	от 0 до 0,9 (от 0 до 50)	±0,09 (±5)
2-метокси- 2-метилпропан (метилтретбутиловый эфир) tert-С5Н12О	IR-tert-C5H12O-50	от 0 до 0,75 (от 0 до 50)	±0,075 (±5)
2-пропанол (изопропанол) i-OH'OH	IR-i- С3Н7ОН -50	от 0 до 1,0 (от 0 до 50)	±0,1 (±5)
1-октен С8Н16	IR-C8H16-50	от 0 до 0,45 (от 0 до 50)	о -Н
2-метилбутан (изопентан) РС5Н12	IR-i-C5Hi2-50	от 0 до 0,65 (от 0 до 50)	±0,065 (±5)
Метантиол (метилмеркаптан) dKSH	1Я-СНз8Н-50	от 0 до 2,05 (от 0 до 50)	±0,21 (±5)
Этантиол (этилмеркаптан) C2H5SH	IR^^SH^O	от 0 до 1,4 (от 0 до 50)	±0,14 (±5)
Ацетонитрил C2H3N	Ж-С2Нз^50	от 0 до 1,5 (от 0 до 50)	±0,15 (±5)
2,3-дитиабутан (диметилдисульфид) C2H6S2	IR-C2H6S2-5O	от 0 до 0,55 (от 0 до 50)	±0,055 (±5)
Бензин⁴⁾⁵⁾	Ж-СН-ПН-50	от 0 до 50	±5
Дизельное топливо⁴⁾⁶⁾	Ж-СН-ПН-50	от 0 до 50	±5
Керосин⁴⁾⁷⁾	Ж-СН-ПН-50	от 0 до 50	±5
Сумма углеводородов CH (С2-С10)	IR-C2C1OCH4-IOO	от 0 до 4,4 (от 0 до 100)	±0,22 (±5)
Сумма углеводородов CH (С2-С10)	IR-C2C10CH4-50	от 0 до 2,2 (от 0 до 50)	±0,22 (±5)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾, % (% НКПР)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР)
Сумма углеводородов CH (С2-С10)	IR-C2C10C3H8-I00	от 0 до 1,7 (от 0 до 100)	±0,085 (±5)
Сумма углеводородов CH (С2-С10)	IR-C2C10C3H8-50	от 0 до 0,85 (от 0 до 50)	±0,085 (±5
¹⁾ Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009; ²⁾ Диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР. В зависимости от заказа диапазон показаний может быть установлен в соответствии с диапазоном измерений, указанным в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу); ³⁾ Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020; ⁴⁾ Бензин, керосин и дизельное топливо являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор; ⁵⁾ Пары бензина по ГОСТ Р 51866-2002; ГОСТ 1012-2013; ⁶⁾ Пары керосина по ГОСТ Р 52050-2020; ⁷⁾ Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013; X - Содержание определяемого компонента в поверочной газовой смеси, %

Таблица 13 - Метрологические характеристики БПО с газоанализаторами АТОМ с

термокаталитическим сенсором

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾, % (% НКПР)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР)
Метан CH4	LEL-CH4-50Т	от 0 до 2,2 (от 0 до 50)	±0,13 (±3)
Метан CH4	LEL-CH4-50	от 0 до 2,2 (от 0 до 50)	±0,22 (±5)
Этилен C2H4	LEL-C2H4-50Т	от 0 до 1,15 (от 0 до 50)	±0,069 (±3)
Этилен C2H4	LEL-C2H4-50	от 0 до 1,15 (от 0 до 50)	±0,12 (±5)
Пропан C3H8	LEL-CзH8-50Т	от 0 до 0,85 (от 0 до 50)	±0,051 (±3)
Пропан C3H8	LEL-C3H8-50	от 0 до 0,85 (от 0 до 50)	±0,085 (±5

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾, % (% НКПР)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР)
н-бутан C4H10	LEL-C4H10-50T	от 0 до 0,7 (от 0 до 50)	±0,042 (±3)
н-бутан C4H10	LEL-C4H10-50	от 0 до 0,7 (от 0 до 50)	±0,07 (±5)
1-бутен C4H8	LEL-C4H8-50T	от 0 до 0,8 (от 0 до 50)	±0,048 (±3)
1-бутен C4H8	LEL-C4H8-50	от 0 до 0,8 (от 0 до 50)	±0,08 (±5)
2-метилпропан (изобутан) i-C4Hio	LEL-i-C4H10-50T	от 0 до 0,65 (от 0 до 50)	±0,039 (±3)
2-метилпропан (изобутан) i-C4Hio	LEL-i-C4H10-50	от 0 до 0,65 (от 0 до 50)	±0,065 (±5)
н-пентан C5H12	LEL-C5H12-50T	от 0 до 0,55 (от 0 до 50)	±0,033 (±3)
н-пентан C5H12	LEL-C5H12-50	от 0 до0,55 (от 0 до 50)	±0,055 (±5)
Циклопентан С5Н10	LEL-C5H10-50T	от 0 до 0,7 (от 0 до 50)	±0,07 (±3)
Циклопентан С5Н10	LEL-C5H10-50	от 0 до 0,7 (от 0 до 50)	±0,07 (±5)
н-гексан C6H14	LEL-C6H14-50T	от 0 до 0,5 (от 0 до 50)	±0,03 (±3)
н-гексан C6H14	LEL-C6H14-50	от 0 до 0,5 (от 0 до 50)	±0,05 (±5)
Циклогексан С6Н12	LEL-C6H12-50T	от 0 до 0,55 (от 0 до 50)	±0,03 (±3)
Циклогексан С6Н12	LEL -С6Н12-50	от 0 до 0,55 (от 0 до 50)	±0,05 (±5)
Этан C2H6	LEL-C2H6-50T	от 0 до 1,2 (от 0 до 50)	±0,072 (±3)
Этан C2H6	LEL-C2H6-50	от 0 до 1,2 (от 0 до 50)	±0,12 (±5)
Метанол СНзОН	LEL-CH3OH-50T	от 0 до 3,0 (от 0 до 50)	±0,18 (±3)
Метанол СНзОН	LEL-OT3OH-50	от 0 до 3,0 (от 0 до 50)	±0,3 (±5)
Бензол СбНб	LEL-C6H6-50T	от 0 до 0,6 (от 0 до 50)	±0,036 (±3)
Бензол СбНб	LEL-C6H6-5O	от 0 до 0,6 (от 0 до 50)	±0,06 (±5)
Пропилен(пропен) СзНб	LEL-C3H6-50T	от 0 до 1,0 (от 0 до 50)	±0,06 (±3)
Пропилен(пропен) СзНб	LEL -СзНб-50	от 0 до 1,0 (от 0 до 50)	±0,1 (±5)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾, % (% НКПР)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР)
Этанол С2Н5ОН	LEL-С2Н5ОН-50Т	от 0 до 1,55 (от 0 до 50)	±0,093 (±3)
Этанол С2Н5ОН	LEL-С2Н5ОН-50	от 0 до 1,55 (от 0 до 50)	±0,16 (±5)
н-гептан С7Н16	LEL-С7Н16-50Т	от 0 до 0,425 (от 0 до 50)	±0,025 (±3)
н-гептан С7Н16	ЬБЬ-С7Н1б-50	от 0 до 0,425 (от 0 до 50)	±0,042 (±5)
Оксид этилена С2Н4О	LEL-С2Н4О-50Т	от 0 до 1,3 (от 0 до 50)	±0,078 (±3)
Оксид этилена С2Н4О	LEL-С2Н4О-50	от 0 до 1,3 (от 0 до 50)	±0,13 (±5)
2-пропанон (ацетон) СзНбО	LEL-СзНбО^Т	от 0 до 1,25 (от 0 до 50)	±0,075 (±3)
2-пропанон (ацетон) СзНбО	LEL-C3H6O-50	от 0 до 1,25 (от 0 до 50)	±0,13 (±5)
Водород Н2	ЬБЬ-Н2-50Т	от 0 до 2,0 (от 0 до 50)	±0,12 (±3)
Водород Н2	ЬБЬ-Н2-50	от 0 до 2,0 (от 0 до 50)	±0,2 (±5)
2-метилпропен (изобутилен) i-C4H8	LEL-i-C4H8-50Т	от 0 до 0,8 (от 0 до 50)	±0,08 (±3)
2-метилпропен (изобутилен) i-C4H8	LEL-i-C4H8-50	от 0 до 0,8 (от 0 до 50)	±0,08 (±5)
2-метил- 1,3-бутадиен (изопрен) C5H8	LEL-C5H8-50Т	от 0 до 0,85 (от 0 до 50)	±0,085 (±3)
2-метил- 1,3-бутадиен (изопрен) C5H8	LEL-C5H8-50	от 0 до 0,85 (от 0 до 50)	±0,085 (±5)
Ацетилен С2Н2	LEL-С2Н2-50Т	от 0 до 1,15 (от 0 до 50)	±0,069 (±3)
Ацетилен С2Н2	ЬБЬ-С2Н2-50	от 0 до 1,15 (от 0 до 50)	±0,12 (±5)
Акрилонитрил C3H3N	LEL- С3113\-50Т	от 0 до 1,4 (от 0 до 50)	±0,084 (±3)
Акрилонитрил C3H3N	LEL-C3H3N-50	от 0 до 1,4 (от 0 до 50)	±0,14 (±5)
Метилбензол (толуол) С7Н8	LEL-С7Н8-50Т	от 0 до 0,5 (от 0 до 50)	±0,03 (±3)
Метилбензол (толуол) С7Н8	ЬБЬ-С7Н8-50	от 0 до 0,5 (от 0 до 50)	±0,05 (±5)
н-октан С8Н18	LEL-С8Н18-50Т	от 0 до 0,4 (от 0 до 50)	±0,024 (±3)
н-октан С8Н18	ЬБЬ-С8Н18-50	от 0 до 0,4 (от 0 до 50)	±0,04 (±5)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений объемной доли определяемого компонента^2)з), % (% НКПР)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР)
Этилацетат С4Н8О2	LEL-C4H8O2-50T	от 0 до 1,0 (от 0 до 50)	±0,06 (±3)
Этилацетат С4Н8О2	LEL-C4H8O2-50	от 0 до 1,0 (от 0 до 50)	±0,1 (±5)
Метилацетат С3Н6О2	LEL -СзНбО2-50Т	от 0 до 1,55 (от 0 до 50)	±0,093 (±3)
Метилацетат С3Н6О2	LEL-СзН6О2-50	от 0 до 1,55 (от 0 до 50)	±0,16 (±5)
1,3-бутадиен (дивинил) С4Н6	LEL-C4H6-50T	от 0 до 0,7 (от 0 до 50)	±0,07 (±3)
1,3-бутадиен (дивинил) С4Н6	LEL-C4H6-50	от 0 до 0,7 (от 0 до 50)	±0,07 (±5)
1,2-дихлорэтан С2Н4С12	LEL-C2H4CI2-50T	от 0 до 3,1 (от 0 до 50)	±0,19 (±3)
1,2-дихлорэтан С2Н4С12	LEL-C2H4CI2-50	от 0 до 3,1 (от 0 до 50)	±0,31 (±5)
Диметилсульфид C2H6S	LEL- C2H6S-50T	от 0 до 1,1 (от 0 до 50)	±0,066 (±3)
Диметилсульфид C2H6S	LEL- C2H6S-50	от 0 до 1,1 (от 0 до 50)	±0,11 (±5)
1-гексен С6Н12	LEL-C6H12-50T	от 0 до 0,6 (от 0 до 50)	±0,036 (±3)
1-гексен С6Н12	LEL-C6H12-50	от 0 до 0,6 (от 0 до 50)	±0,06 (±5)
Винилхлорид С2НзС1	LEL-С2НзCl-50Т	от 0 до 1,8 (от 0 до 50)	±0,11 (±3)
Винилхлорид С2НзС1	ЬБЬ-С2НзС1-50	от 0 до 1,8 (от 0 до 50)	±0,18 (±5)
Циклопропан СзНб	LEL-C3H6-50T	от 0 до 1,2 (от 0 до 50)	±0,072 (±3)
Циклопропан СзНб	LEL -СзНб-50	от 0 до 1,2 (от 0 до 50)	±0,12 (±5)
Диметиловый эфир С2Н6О	LEL-C2H6O-50T	от 0 до 1,35 (от 0 до 50)	±0,081 (±3)
Диметиловый эфир С2Н6О	LEL-C2H6O-50	от 0 до 1,35 (от 0 до 50)	±0,14 (±5)
Диэтиловый эфир С4Н10О	LEL-C4H10O-50T	от 0 до 0,85 (от 0 до 50)	±0,051 (±3)
Диэтиловый эфир С4Н10О	LEL-C4H10O-50	от 0 до 0,85 (от 0 до 50)	±0,085 (±5)
Оксид пропилена СзНбО	ЬБЬ-СзНбО-50Т	от 0 до 0,95 (от 0 до 50)	±0,057 (±3)
Оксид пропилена СзНбО	ЬБЬ-СзНбО-50	от 0 до 0,95 (от 0 до 50)	±0,095 (±5)

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾, % (% НКПР)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР)
2-бутанон (метилэтилкетон) C4H8O	LEL-C4H8O-50T	от 0 до 0,75 (от 0 до 50)	±0,045 (±3)
2-бутанон (метилэтилкетон) C4H8O	LEL-C4H8O-50	от 0 до 0,75 (от 0 до 50)	±0,075 (±5)
2-метил-2-пропанол (трет-бутанол) tert- С4Н9ОН	LEL-tert-C4H9OH- 50Т	от 0 до 0,9 (от 0 до 50)	±0,054 (±3)
2-метил-2-пропанол (трет-бутанол) tert- С4Н9ОН	LEL-tert-C4H9OH-50	от 0 до 0,9 (от 0 до 50)	±0,09 (±5)
2-метокси- 2-метилпропан (метилтретбутиловый эфир) tert-C5Hi2O	LEL-tert-C5H12O-50Т	от 0 до 0,75 (от 0 до 50)	±0,045 (±3)
	LEL-tert-C5Hi2O-50	от 0 до 0,75 (от 0 до 50)	±0,075 (±5)
2-пропанол (изопропанол) i- С3Н7ОН	LEL-i-C3H7OH-50	от 0 до 1,0 (от 0 до 50)	±0,1 (±5)
Аммиак NH3	LEL-NH3-50T	от 0 до 7,5 (от 0 до 50)	±0,45 (±3)
Аммиак NH3	LEL-NH3-50	от 0 до 7,5 (от 0 до 50)	±0,75 (±5)
2-метилбутан (изопентан) РС5Н12	LEL-i-C5Hi2-50T	от 0 до 0,65 (от 0 до 50)	±0,039 (±3)
2-метилбутан (изопентан) РС5Н12	LEL-i-C5Hi2-50	от 0 до 0,65 (от 0 до 50)	±0,065 (±5)
Метантиол (метилмеркаптан) CH3SH	LEL-CH3SH-50	от 0 до 2,05 (от 0 до 50)	±0,21 (±5)
Этантиол (этилмеркаптан) С2Н5SН	LEL-С2Н5SН -50	от 0 до 1,4 (от 0 до 50)	±0,14 (±5)
Ацетонитрил С2HзN	ЬЕЬ-С2НзМ-50	от 0 до 1,5 (от 0 до 50)	±0,15 (±5)
2,3-дитиабутан (диметилдисульфид) С2H6S2	LELС2H6S2-50	от 0 до 0,55 (от 0 до 50)	±0,055 (±5)
Сумма углеводородов CH (С2-С10)	LEL-C2C1oCH4-50Т	от 0 до 2,2 (от 0 до 50)	±0,13 (±3)
Сумма углеводородов CH (С2-С10)	LEL-C2C10CH4-50	от 0 до 2,2 (от 0 до 50)	±0,22 (±5

Определяемый компонент¹⁾	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾, % (% НКПР)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР)
Сумма углеводородов CH (С2-С10)	LEL-C2C1oCзH8-50Т	от 0 до 0,85 (от 0 до 50)	±0,051 (±3)
Сумма углеводородов CH (С2-С10)	LEL-C2C10C3H8-50	от 0 до 0,85 (от 0 до 50)	±0,085 (±5
¹⁾ Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009; ²⁾ Диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР. В зависимости от заказа диапазон показаний может быть установлен в соответствии с диапазоном измерений, указанным в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу); ³⁾ Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020.

Таблица 14 - Метрологические характеристики БПО с газоанализаторами АТОМ с

электрохимическим сенсором

Определяемый компонент^	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент^	Модификация сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенной к ВПИ	относительной
Сероводород H2S	ЕС- H2S -7,1	от 0 до 7,1	от 0 до 10,0	±15	-
	ЕС- H2S -20	от 0 до 10 включ.	от 0 до 14,2 включ.	±10	-
	ЕС- H2S -20	св. 10 до 20	св. 14,2 до 28,4	-	±10
	ЕС- H2S -50	от 0 до 5 включ.	от 0 до 7,1 включ.	±15	-
	ЕС- H2S -50	св. 5 до 50	св. 7,1 до 71	-	±15
	ЕС- H2S -100	от 0 до 10 включ.	от 0 до 14,2 включ.	±10	-
	ЕС- H2S -100	св. 10 до 100	св. 14,2 до 142	-	±10
	ЕС- H2S -200	от 0 до 20 включ.	от 0 до 28,4 включ.	±15	-
	ЕС- H2S -200	св. 20 до 200	св. 28,4 до 284	-	±15
	ЕС- H2S -2000	от 0 до 200 включ.	от 0 до 284 включ.	±15	-
	ЕС- H2S -2000	св. 200 до 2000	св. 284 до 2840	-	±15
Оксид этилена C2H4O	EC-C2H4O-20	от 0 до 5 включ.	от 0 до 9,15 включ.	±20	-
Оксид этилена C2H4O	EC-C2H4O-20	св. 5 до 20	св. 9,15 до 36,6	-	±20
Хлористый водород HCl	EC-HCl-30	от 0 до 3 включ.	от 0 до 4,56 включ.	±20	-

св. 3 до 30

св. 4,56 до 45,6

±20

Определяемый компонент^	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент^	Модификация сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенной к ВПИ	относительной
Фтористый водород HF	EC-HF-5	от 0 до 0,1 включ.	от 0 до 0,08 включ.	±20	-
	EC-HF-5	св. 0,1 до 5	св. 0,08 до 4,15	-	±20
	EC-HF-10	от 0 до 1 включ.	от 0 до 0,8 включ.	±20	-
	EC-HF-10	св. 1 до 10	св. 0,8 до 8,3	-	±20
Озон Оз	ЕС-Оз-0,25	от 0 до 0,05 включ.	от 0 до 0,1 включ.	±20	-
Озон Оз	ЕС-Оз-0,25	св. 0,05 до 0,25	св. 0,1 до 0,5	-	±20
Моносилан (силан) SiH4	EC-SiH4-50	от 0 до 10 включ.	от 0 до 13,4 включ.	±20	-
Моносилан (силан) SiH4	EC-SiH4-50	св. 10 до 50	св. 13,4 до 67	-	±20
Оксид азота NO	EC-NO-50	от 0 до 5 включ.	от 0 до 6,25 включ.	±20	-
	EC-NO-50	св. 5 до 50	св. 6,25 до 62,5	-	±20
	EC-NO-250	от 0 до 50 включ.	от 0 до 62,5 включ.	±20	-
	EC-NO-250	св. 50 до 250	св. 62,5 до 312,5	-	±20
Диоксид азота N02	EC-NO2-20	от 0 до 1 включ.	от 0 до 1,91 включ.	±20	-
Диоксид азота N02	EC-NO2-20	св. 1 до 20	св. 1,91 до 38,2	-	±20
Аммиак NH3	EC-NH3-100	от 0 до 10 включ.	от 0 до 7,1 включ.	±20	-
	EC-NH3-100	св. 10 до 100	св. 7,1 до 71	-	±20
	EC-NH3-500	от 0 до 30 включ.	от 0 до 21,3 включ.	±20	-
	EC-NH3-500	св. 30 до 500	св. 21,3 до 355	-	±20
	EC-NH3-1000	от 0 до 100 включ.	от 0 до 71 включ.	±20	-
	EC-NH3-1000	св. 100 до 1000	св. 71 до 710	-	±20
Цианистый водород HCN	EC-HCN-10	от 0 до 0,5 включ.	от 0 до 0,56 включ.	±15	-
	EC-HCN-10	св. 0,5 до 10	св. 0,56 до 11,2	-	±15
	EC-HCN-15	от 0 до 1 включ.	от 0 до 1,12 включ.	±15	-
	EC-HCN-15	св. 1 до 15	св. 1,12 до 16,8	-	±15
	EC-HCN-30	от 0 до 5 включ.	от 0 до 5,6 включ.	±15	-
	EC-HCN-30	св. 5 до 30	св. 5,6 до 33,6	-	±15
	EC-HCN-100	от 0 до 10 включ.	от 0 до 11,2 включ.	±15	-
	EC-HCN-100	св. 10 до 100	св. 11,2 до 112	-	±15

Определяемый компонент^	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент^	Модификация сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенной к ВПИ	относительной
Оксид углерода CO	EC-CO-200	от 0 до 15 включ.	от 0 до 17,4 включ.	±20	-
	EC-CO-200	св. 15 до 200	св. 17,4 до 232	-	±20
	EC-CO-500	от 0 до 15 включ.	от 0 до 17,4 включ.	±20	-
	EC-CO-500	св. 15 до 500	св. 17,4 до 580	-	±20
	EC-CO-5000	от 0 до 1000 включ.	от 0 до 1160 включ.	±20	-
	EC-CO-5000	св. 1000 до 5000	св. 1160 до 5800	-	±20
Диоксид серы SO2	EC-SO2-5	от 0 до 1 включ.	от 0 до 2,66 включ.	±20	-
	EC-SO2-5	св. 1 до 5	св. 2,66 до 13,3	-	±20
	EC-SO2-20	от 0 до 5 включ.	от 0 до 13,3 включ.	±20	-
	EC-SO2-20	св. 5 до 20	св. 13,3 до 53,2	-	±20
	EC-SO2-50	от 0 до 10 включ.	от 0 до 26,6 включ.	±20	-
	EC-SO2-50	св. 10 до 50	св. 26,6 до 133	-	±20
	EC-SO2-100	от 0 до 10 включ.	от 0 до 26,6 включ.	±20	-
	EC-SO2-100	св. 10 до 100	св. 26,6 до 266	-	±20
	EC-SO2-2000	от 0 до 100 включ.	от 0 до 266 включ.	±20	-
	EC-SO2-2000	св. 100 до 2000	св. 266 до 5320	-	±20
Хлор C12	EC-C12-5	от 0 до 0,3 включ.	от 0 до 0,88 включ.	±20	-
	EC-C12-5	св. 0,3 до 5	св. 0,88 до 14,75	-	±20
	EC-C12-20	от 0 до 5 включ.	от 0 до 14,7 включ.	±20	-
	EC-C12-20	св. 5 до 20	св. 14,7 до 59	-	±20
Кислород О2	EC-O2-30	от 0 до 10 включ.	-	±5	-
Кислород О2	EC-O2-30	св. 10 до 30	-	-	±5
Водород Н2	EC-H2-1000	от 0 до 100 включ.	от 0 до 8,0 включ.	±10	-
	EC-H2-1000	св. 100 до 1000	св. 8,0 до 80,0	-	±10
	EC-H2-10000	от 0 до 1000 включ.	от 0 до 80,0 включ.	±10	-
	EC-H2-10000	св.1000 до10000	св. 80,0 до 800	-	±10
Формальдегид СН2О	EC-CH2O-10	от 0 до 0,4 включ.	от 0 до 0,5 включ.	±20	-
Формальдегид СН2О	EC-CH2O-10	св. 0,4 до 10	св. 0,5 до 12,5	-	±20
Метанол СНзОН	ЕС-СНзОН-20	от 0 до 5 включ.	от 0 до 6,65 включ.	±20	-

Определяемый компонент^	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности, %
		объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенной к ВПИ	относительной
		св. 5 до 20	св. 6,65 до 26,6	-	±20
	ЕС-СНзОН-50	от 0 до 5 включ.	от 0 до 6,65 включ.	±20	-
	ЕС-СНзОН-50	св. 5 до 50	св. 6,65 до 66,5	-	±20
	ЕС-СНзОН- 200	от 0 до 20 включ.	от 0 до 26,6 включ.	±20	-
	ЕС-СНзОН- 200	св. 20 до 200	св. 26,6 до 266,0	-	±20
	ЕС-СНзОН- 1000	от 0 до 100 включ.	от 0 до 133,0 включ.	±20	-
	ЕС-СНзОН- 1000	св. 100 до1000	св. 133,0 до 1330	-	±20
Этантиол (этилмеркаптан) C2H5SH	EC-C2H5SH-4	от 0 до 0,4 включ.	от 0 до 1 включ.	±20	-
Этантиол (этилмеркаптан) C2H5SH	EC-C2H5SH-4	св. 0,4 до 4	св. 1 до 10	-	±20
Метантиол (метилмеркаптан) CH3SH	EC-CH3SH-4	от 0 до 0,4 включ.	от 0 до 0,8 включ.	±20	-
Метантиол (метилмеркаптан) CH3SH	EC-CH3SH-4	св. 0,4 до 4	св. 0,8 до 8	-	±20
Карбонилхлорид (фосген) СОС12	ЕС-СОС12-1	от 0 до 0,1 включ.	от 0 до 0,41 включ.	±20	-
Карбонилхлорид (фосген) СОС12	ЕС-СОС12-1	св. 0,1 до 1	св.0,41 до 4,11	-	±20
Фтор F2	EC-F2-1	от 0 до 0,1 включ.	от 0 до 0,16 включ.	±20	-
Фтор F2	EC-F2-1	св. 0,1 до 1	св.0,16 до 1,58	-	±20
Фосфин РНз	ЕС-РНз-1	от 0 до 0,1 включ.	от 0 до 0,14 включ.	±20	-
	ЕС-РНз-1	св. 0,1 до 1	св. 0,14 до 1,41	-	±20
	ЕС-РНз-10	от 0 до 1 включ.	от 0 до1,41 включ.	±20	-
	ЕС-РНз-10	св. 1 до 10	св.1,41 до 14,1	-	±20
Арсин ASH3	EC-AsH3-1	от 0 до 0,1 включ.	от 0 до 0,32 включ.	±20	-
Арсин ASH3	EC-AsH3-1	св. 0,1 до 1	св.0,32 до 3,24	-	±20
Гидразин N2H4	EC-N2H4-2	от 0 до 0,2 включ.	от 0 до 0,26 включ.	±20	-
Гидразин N2H4	EC-N2H4-2	св. 0,2 до 2	св. 0,26 до 2,66	-	±20

¹⁾ Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.

²⁾ Диапазон показаний выходных сигналов устанавливается равным диапазону измерений, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу).

Определяемый

компонент^

Модификация

сенсора

Диапазон измерений (ДИ)²⁾определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн^-1)

массовой концентрации³⁾, мг/м³

приведенной к ВПИ

относительной

3) Пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле: C=X^AM/Vm, где С - массовая концентрация компонента, мг/м³; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм³/моль.;
⁴⁾ приведенная погрешность нормирована к верхнему значению диапазона измерений.

Таблица 15 - Метрологические характеристики БПО с газоанализаторами АТОМ с фотоионизационным сенсором

Определяемый компонент^	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент^	Модификация сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенной к ВПИ	относи тельной
Винилхлорид C2H3CI	PID-C2H3CI- 10	от 0 до 1,9 включ.	от 0 до 5 включ.	±20	-
	PID-C2H3CI- 10	св. 1,9 до 10	св. 5 до 26	-	±20
	PID-C2H3CI- 100	от 0 до 10 включ.	от 0 до 26 включ.	±20	-
	PID-C2H3CI- 100	св. 10 до 100	св. 26 до 260	-	±20
	PID-C2H3C1- 500	от 0 до 100включ.	от 0 до 260 включ.	±20	-
	PID-C2H3C1- 500	св. 100 до 500	св. 260 до 1300	-	±20
Бензол СбНб	РЮ-СбНб-10	от 0 до 4,6 включ.	от 0 до 15 включ.	±20	-
	РЮ-СбНб-10	св. 4,6 до 10	св. 15 до 32,5	-	±20
	РГО-СбНб-100	от 0 до 10 включ.	от 0 до 32,5 включ.	±15	-
	РГО-СбНб-100	св. 10 до 100	св. 32,5 до 325	-	±15
	РГО-СбНб-500	от 0 до 100 включ.	от 0 до 325 включ.	±15	-
	РГО-СбНб-500	св. 100 до 500	св. 325 до 1625	-	±15
Этилбензол C8H10	PID-C8H1O- 100	от 0 до 10 включ.	от 0 до 44,1 включ.	±15	-
	PID-C8H1O- 100	св. 10 до 100	св. 44,1 до 441	-	±15
	PID-C8H1O- 500	от 0 до 100 включ.	от 0 до 441 включ.	±15	-
	PID-C8H1O- 500	св. 100 до 500	св. 441 до 2205	-	±15
Фенилэтилен (стирол) (винилбензол) C8H8	PID-C8H8-40	от 0 до 6,9 включ.	от 0 до 29,9 включ.	±20	-
	PID-C8H8-40	св. 6,9 до 40	св. 29,9 до 173,2	-	±20
	PID-C8H8-50	от 0 до 100 включ.	от 0 до 433 включ.	±20	-
	PID-C8H8-50	св. 100 до 500	св. 433 до 2165	-	±20
Эпихлоргидрин C3H5CIO	РГО-С3Н5СЮ- 3	от 0 до 0,5 включ.	от 0 до 1,93 включ.	±20	-
Эпихлоргидрин C3H5CIO	РГО-С3Н5СЮ- 3	св. 0,5 до 3	св. 1,93 до 11,55	-	±20
Фурфуриловый спирт C5H6O2	РГО-С5Н6О2-З	от 0 до 0,12 включ.	от 0 до 0,49 включ.	±20	-
Фурфуриловый спирт C5H6O2	РГО-С5Н6О2-З	св. 0,12 до 3	св. 0,49 до 12,24	-	± 20
Этанол C2H50H	PID-C2H50H- 2000	от 0 до 500 включ.	от 0 до 960 включ.	±15	-
Этанол C2H50H	PID-C2H50H- 2000	св. 500 до 2000	св. 960 до 3840	-	±15
Моноэтанолами н (2- аминоэтанол) C2H7NO	PID-C2H7NO- 3	от 0 до 0,2 включ.	от 0 до 0,5 включ.	±20	-
Моноэтанолами н (2- аминоэтанол) C2H7NO	PID-C2H7NO- 3	св. 0,2 до 3	св. 0,5 до 7,6	-	±20

	PID-C2H7NO- 10	от 0 до 2 включ.	от 0 до 5,1 включ.	±20	-
	PID-C2H7NO- 10	св. 2 до 10	св. 5,1 до 25,4	-	±20
Формальдегид СН2О	PID-CH2O-10	от 0 до 0,4 включ.	от 0 до 0,5 включ.	±20	-
Формальдегид СН2О	PID-CH2O-10	св. 0,4 до 10	св. 0,5 до 12,5	-	±20
2-пропанол (изопропанол) i-C3H7OH	PID-i-C3H7OH-10	от 0 до 4 включ.	от 0 до 10 включ.	±20	-
	PID-i-C3H7OH-10	св. 4 до 10	св. 10 до 25	-	±20
	PID-i- C3H7OH-100	от 0 до 20 включ.	от 0 до 50 включ.	±20	-
	PID-i- C3H7OH-100	св. 20 до 100	св. 50 до 250	-	±20
2-метилпропен (изобутилен) i-C4H8	PID-i-C4H8- 6000	от 0 до 500 включ.	от 0 до 1165 включ.	±15	-
2-метилпропен (изобутилен) i-C4H8	PID-i-C4H8- 6000	св. 500 до 6000	св. 1165 до 13980	-	±15
1-бутанол C4H9OH	PID-C4H9OH- 10	от 0 до 3,2 включ.	от 0 до 9,9 включ.	±20	-
	PID-C4H9OH- 10	св. 3,2 до 10	св. 9,9 до 30,8	-	±20
	PID-C4H9OH- 40	от 0 до 9,7 включ.	от 0 до 29,9 включ.	±20	-
	PID-C4H9OH- 40	св. 9,7 до 40	св. 29,9 до 123,3	-	±20
Диэтиламин C4H11N	PID-C4H11N- 10	от 0 до 3 включ.	от 0 до 9,1 включ.	±20	-
	PID-C4H11N- 10	св. 3 до 10	св. 9,1 до 30,4	-	±20
	PID-C4H11N- 40	от 0 до 9,8 включ.	от 0 до 29,8 включ.	±20	-
	PID-C4H11N- 40	св. 9,8 до 40	св. 29,8 до 121,6	-	±20
Метанол СНзОН	PID-СНзОН- 10	от 0 до 3,75 включ.	от 0 до 4,98 включ.	±15	-
	PID-СНзОН- 10	св. 3,75 до 10	св. 4,98 до 13,3	-	±15
	PID-СНзОН- 40	от 0 до 11,2 включ.	от 0 до 14,9 включ.	±15	-
	PID-СНзОН- 40	св. 11,2 до 40	св. 14,9 до 53,2	-	±15
Метилбензол (толуол) C7H8	PID-C7H8-40	от 0 до 13 включ.	от 0 до 49,8 включ.	±15	-
	PID-C7H8-40	св. 13 до 40	св. 49,8 до 153,3	-	±15
	PID-C7H8-100	от 0 до 13 включ.	от 0 до 49,8 включ.	±15	-
	PID-C7H8-100	св. 13 до 100	св. 49,8 до 383	-	±15
1,3диметилбензол (м-ксилол) m-C8Hio	PID-m-C8H10- 100	от 0 до 10 включ.	от 0 до 44,2 включ.	±15	-
1,3диметилбензол (м-ксилол) m-C8Hio	PID-m-C8H10- 100	св. 10 до 100	св. 44,2 до 442	-	±15
1,2диметилбензол (о-ксилол) O-C8H10	PID-O-C8H10- 100	от 0 до 10 включ.	от 0 до 44,2 включ.	±15	-
1,2диметилбензол (о-ксилол) O-C8H10	PID-O-C8H10- 100	св. 10 до 100	св. 44,2 до 442	-	±15
1,4-диметилбензол (п-ксилол) P-C8H10	PID-p-C8H10- 100	от 0 до 10 включ.	от 0 до 44,2 включ.	±15	-
1,4-диметилбензол (п-ксилол) P-C8H10	PID-p-C8H10- 100	св. 10 до 100	св. 44,2 до 442	-	±15

Оксид этилена C2H4O	PID-C2H4O-10	от 0 до 1,65 включ.	от 0 до 3 включ.	±20	-
Оксид этилена C2H4O	PID-C2H4O-10	св. 1,65 до 10	св. 3 до 18,3	-	±20
Фосфин РНз	PID-PH3-10	от 0 до 1 включ.	от 0 до 1,4 включ.	±20	-
Фосфин РНз	PID-PH3-10	св. 1 до 10	св. 1,4 до 14,1	-	±20
Бром ВГ2	PID-Br2-2	от 0 до 0,2 включ.	от 0 до 1,33 включ.	±20	-
Бром ВГ2	PID-Br2-2	св. 0,2 до 2	св. 1,33 до 13,3	-	±20
Аммиак NH3	PID-NH3-100	от 0 до 20 включ.	от 0 до 14,2 включ.	±15	-
	PID-NH3-100	св. 20 до 100	св. 14,2 до 71	-	±15
	PID-NH3-1000	от 0 до 100 включ.	от 0 до 71 включ.	±15	-
	PID-NH3-1000	св. 100 до 1000	св. 71 до 710	-	±15
Этантиол (этилмеркаптан) C2H5SH	PID-C2H5SH- 10	от 0 до 0,4 включ.	от 0 до 1 включ.	±20	-
Этантиол (этилмеркаптан) C2H5SH	PID-C2H5SH- 10	св. 0,4 до 10	св. 1 до 25,8	-	±20
Метантиол (метилмеркапта н) CH3SH	PID-CH3SH- 10	от 0 до 0,4 включ.	от 0 до 0,8 включ.	±20	-
	PID-CH3SH- 10	св. 0,4 до 10	св. 0,8 до 20	-	±20
	PID-CH3SH- 20	от 0 до 2 включ.	от 0 до 4 включ.	±20	-
	PID-CH3SH- 20	св. 2 до 20	св. 4 до 40	-	±20
Этилацетат C4H8O2	PID-C4H8O2- 100	от 0 до 13 включ.	от 0 до 47,6 включ.	±20	-
Этилацетат C4H8O2	PID-C4H8O2- 100	св. 13 до 100	св. 47,6 до 366	-	±20
Бутилацетат C6H12O2	PID-C6H12O2- 100	от 0 до 10 включ.	от 0 до 48,3 включ.	±20	-
Бутилацетат C6H12O2	PID-C6H12O2- 100	св. 10 до 100	св. 48,3 до 483	-	±20
Пропилен (пропен) СзНб	PID-C3H6-285	от 0 до 57 включ.	от 0 до 99,8 включ.	±15	-
Пропилен (пропен) СзНб	PID-C3H6-285	св. 57 до 285	св. 99,8 до 499	-	±15
Дисульфид углерода (сероуглерод) CS2	PID-CS2-10	от 0 до 1 включ.	от 0 до 3,17 включ.	±20	-
Дисульфид углерода (сероуглерод) CS2	PID-CS2-10	св. 1 до 10	св. 3,17 до 31,7	-	±20
Ацетонитрил C2H3N	PID-C2H3N-10	от 0 до 6 включ.	от 0 до 10,2 включ.	±15	-
Ацетонитрил C2H3N	PID-C2H3N-10	св. 6 до 10	св. 10,2 до 17,1	-	±15
Циклогексан С6Н12	PID -С6Н12- 100	от 0 до 20 включ.	от 0 до 70 включ.	±20	-
Циклогексан С6Н12	PID -С6Н12- 100	св. 20 до 100	св. 70 до 350	-	±20
1,3-бутадиен (дивинил) С4Нб	PID-C4H6-500	от 0 до 50 включ.	от 0 до 112 включ.	±20	-
1,3-бутадиен (дивинил) С4Нб	PID-C4H6-500	св. 50 до 500	св. 112 до 1125	-	±20
н-гексан СбН14	PID-C6H14- 1000	от 0 до 84 включ.	от 0 до 301 включ.	±20	-
н-гексан СбН14	PID-C6H14- 1000	св. 84 до 1000	св. 301 до 3584	-	±20
Акрилонитрил	PID-C3H3N-10	от 0 до 0,7	от 0 до 1,45	±20	-

C3H3N		включ.	включ.
C3H3N		св. 0,7 до 10	св. 1,45 до 22,1	-	±20
Муравьиная кислота CH2O2	PID-CH2O2-IO	от 0 до 0,5 включ.	от 0 до 0,96 включ.	±20	-
Муравьиная кислота CH2O2	PID-CH2O2-IO	св. 0,5 до 10	св. 0,96 до 19,1	-	±20
н-гептан С7Н16	PID -С7Н16- 500	от 0 до 50 включ.	от 0 до 208 включ.	±15	-
	PID -С7Н16- 500	св. 50 до 500	св. 208 до 2084	-	±15
	PID -С7Н16- 2000	от 0 до 100 включ.	от 0 до 416 включ.	±15	-
	PID -С7Н16- 2000	св. 100 до 2000	св. 416 до 8334	-	±15
2-пропанон (ацетон) СзНбО	PID-СзНбО- 1000	от 0 до 80 включ.	от 0 до 193 включ.	±15	-
2-пропанон (ацетон) СзНбО	PID-СзНбО- 1000	св. 80 до 1000	св. 193 до 2415	-	±15
1,2-дихлорэтан C2H4CI2	PID-C2H4C12- 20	от 0 до 2 включ.	от 0 до 8,23 включ.	±20	-
1,2-дихлорэтан C2H4CI2	PID-C2H4C12- 20	св. 2 до 20	св. 8,23 до 82,3	-	±20
Диметиловый эфир C2H6O	PID-C2H6O- 500	от 0 до 100 включ.	от 0 до 192 включ.	±15	-
Диметиловый эфир C2H6O	PID-C2H6O- 500	св. 100 до 500	св. 192 до 958	-	±15
2-метилпропан (изобутан) i-C4Hio	PID-i-C4H10- 1000	от 0 до 100 включ.	от 0 до 241 включ.	±15	-
2-метилпропан (изобутан) i-C4Hio	PID-i-C4H10- 1000	св. 100 до 1000	св. 241 до 2417	-	±15
2-метил-1-пропанол (изобутанол) i-C4H9OH	PID-i- С4Н9ОН-20	от 0 до 3 включ.	от 0 до 9,2 включ.	±20	-
2-метил-1-пропанол (изобутанол) i-C4H9OH	PID-i- С4Н9ОН-20	св. 3 до 20	св. 9,2 до 61,6	-	±20
Циклогексанон C6H10O	PID- СбН10О-20	от 0 до 2 включ.	от 0 до 7 включ.	±20	-
Циклогексанон C6H10O	PID- СбН10О-20	св. 2 до 20	св. 7 до 70	-	±20
2-бутанон (МЭК) C4H8O	PID-C4H8O- 500	от 0 до 60 включ.	от 0 до 180 включ.	±15	-
2-бутанон (МЭК) C4H8O	PID-C4H8O- 500	св. 60 до 500	св. 180 до 1500	-	±15
Тетраэтилортосил икат (TEOS) C8H20O4Si	PID- C8H20O4Si- 10	от 0 до 2 включ.	от 0 до 17,3 включ.	±20	-
Тетраэтилортосил икат (TEOS) C8H20O4Si	PID- C8H20O4Si- 10	св. 2 до 10	св. 17,3 до 86,6	-	±20
¹⁾ Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009; ²⁾ Диапазон показаний выходных сигналов устанавливается равным диапазону измерений, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу); ³⁾ Пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле: C=X^AM/Vm, где С - массовая концентрация компонента, мг/м³; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм³/моль.; ⁴⁾ Приведенная погрешность нормирована к верхнему значению диапазона измерений.

Лист № 49

Всего листов 89

полупроводниковым сенсором MEMS

Определяемый компонент^	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾, % (% НКПР)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР)
Водород	МЕМ8-Н2-100	от 0 до 4,0 (от 0 до 100)	±0,2 (±5)
H2	MEMS-H2-50	от 0 до 2,0	±0,2
	MEMS-H2-50	(от 0 до 50)	(±5)
	MEMS-CH4-100	от 0 до 4,4 (от 0 до 100)	±0,22 (±5)
Метан	MEMS-CH4-50T	от 0 до 2,2	±0,13
CH4	MEMS-CH4-50T	(от 0 до 50)	(±3)
	MEMS-CH4-50	от 0 до 2,2 (от 0 до 50)	±0,22 (±5)
Этилен	MEMS-C2H4-100	от 0 до 2,3 (от 0 до 100)	±0,12 (±5)
C2H4	MEMS-C2H4-50	0 до 1,15 (от 0 до 50)	±0,12 (±5)

Определяемый компонент^	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾, % (% НКПР)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР)
Пропан C3H8	MEMS- C3H8-100	0 до 1,7 (от 0 до 100)	±0,085 (±5)
	MEMS- C3H8-50T	от 0 до 0,85 (от 0 до 50)	±0,051 (±3)
	MEMS- C3H8-50	от 0 до 0,85 (от 0 до 50)	±0,085 (±5)
н-бутан С4Н10	MEMS - С4Н10-100	от 0 до 1,4 (от 0 до 100)	±0,07 (±5)
н-бутан С4Н10	MEMS- С4Н10-50	от 0 до 0,7 (от 0 до 50)	±0,07 (±5)
1-бутен C4H8	MEMS- C4H8-100	от 0 до 1,6 (от 0 до 100)	±0,08 (±5)
1-бутен C4H8	MEMS- C4H8-50	от 0 до 0,8 (от 0 до 50)	±0,08 (±5)
2-метилпропан (изобутан) i-C4Hio	MEMS-i-C4H10-100	от 0 до 1,30 (от 0 до 100)	±0,065 (±5)
2-метилпропан (изобутан) i-C4Hio	MEMS-i-C4H10-50	от 0 до 0,65 (от 0 до 50)	±0,065 (±5)
н-пентан C5H12	MEMS - C5H12-100	от 0 до 1,1 (от 0 до 100)	±0,055 (±5)
н-пентан C5H12	MEMS- C5H12-50	от 0 до 0,55 (от 0 до 50)	±0,055 (±5)
Циклопентан C5H10	MEMS-C5H10-100	от 0 до 1,4 (от 0 до 100)	±0,07 (±5)
Циклопентан C5H10	MEMS-C5H10-50	от 0 до 0,7 (от 0 до 50)	±0,07 (±5)
н-гексан С6Н14	MEMS- С6Н14-100	от 0 до 1,0 (от 0 до 100)	±0,05 (±5)
н-гексан С6Н14	MEMS- С6Н14-50	от 0 до 0,5 (от 0 до 50)	±0,05 (±5)
Циклогексан С6Н12	MEMS-C6H12-100	от 0 до 1,0 (от 0 до 100)	±0,05 (±5)
Циклогексан С6Н12	MEMS-C6H12-50	от 0 до 0,5 (от 0 до 50)	±0,05 (±5)
Этан С2Н6	MEMS- С2Н6-100	от 0 до 2,4 (от 0 до 100)	±0,12 (±5)
Этан С2Н6	MEMS- С2Н6-50	от 0 до 1,2 (от 0 до 50)	±0,12 (±5)
Метанол СНзОН	MEMS-Qn3OH-50	от 0 до 3,0 (от 0 до 50)	±0,3 (±5)

Определяемый компонент^	Тип сенсора	Диапазон измерений объемной доли определяемого компонента^2)з), % (% НКПР)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР)
Бензол	MEMS-СбНб-ЮО	от 0 до 1,2 (от 0 до 100)	±0,06 (±5)
СбНб	MEMS-C6H6-50	от 0 до 0,6 (от 0 до 50)	±0,06 (±5)
Пропилен(пропен)	MEMS-СзНб-ЮО	от 0 до 2,0 (от 0 до 100)	±0,1 (±5)
СзНб	MEMS-СзНб-бО	от 0 до 1,0 (от 0 до 50)	±0,1 (±5)
Этанол	MEMS-С2Н5ОН-50	от 0 до 1,55	±0,16
С2Н5ОН	MEMS-С2Н5ОН-50	(от 0 до 50)	(±5)
н-гептан	MEMS^^-lOO	от 0 до 0,85 (от 0 до 100)	± 0,078 (±5)
С7Н16	MEMS^^^O	от 0 до 0,425 (от 0 до 50)	±0,042 (±5)
Оксид этилена	MEMS- С2Н4О-100	от 0 до 2,6 (от 0 до 100)	±0,13 (±5)
С2Н4О	MEMS- С2Н4О-50	от 0 до 1,3 (от 0 до 50)	±0,13 (±5)
2-пропанон (ацетон) СзНбО	MEMS-СзНбО^	от 0 до 1,25 (от 0 до 50)	±0,13 (±5)
2-метилпропен (изобутилен) (i-C4H8)	MEMS-i-C4H8-100	от 0 до 1,6 (от 0 до 100)	±0,08 (±5)
2-метилпропен (изобутилен) (i-C4H8)	MEMS-i-C4H8-50	от 0 до 0,8 (от 0 до 50)	±0,08 (±5)
2-метил- 1,3-бутадиен	MEMS-C5H8-100	от 0 до 1,7 (от 0 до 100)	±0,085 (±5)
(изопрен) C5H8	MEMS-C5H8-50	от 0 до 0,85 (от 0 до 50)	±0,085 (±5)
Ацетилен	MEMS- С2Н2-ЮО	от 0 до 2,30 (от 0 до 100)	±0,12 (±5)
С2Н2	MEMS- С2Н2-5О	от 0 до 1,15 (от 0 до 50)	±0,12 (±5)
Акрилонитрил СзНзN	MEMS- СзНз№50	от 0 до 1,4 (от 0 до 50)	±0,14 (±5)
Метилбензол (толуол) С7Н8	MEMS- С7Н8-100	от 0 до 1,0 (от 0 до 100)	±0,05 (±5)
Метилбензол (толуол) С7Н8	MEMS- С7Н8-50	от 0 до 0,5 (от 0 до 50)	±0,05 (±5)
н-октан С8Н18	MEMS - С8Н18-50	от 0 до 0,4 (от 0 до 50)	±0,04 (±5)

Определяемый компонент^	Тип сенсора	Диапазон измерений объемной доли определяемого компонента^2)з), % (% НКПР)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР)
Этилацетат С4Н8О2	MEMS- С4Н8О2-50	от 0 до 1,0 (от 0 до 50)	±0,1 (±5)
1,3-бутадиен (дивинил) С4Н6	MEMS- С4Н6-50	от 0 до 0,7 (от 0 до 50)	±0,07 (±5)
1,2-дихлорэтан С2Н4С12	MEMS- С2Н4С12-50	от 0 до 3,1 (от 0 до 50)	±0,31 (±5)
Диметилсульфид C2H6S	MEMS-C2H6S-50	от 0 до 1,1 (от 0 до 50)	±0,11 (±5)
1-гексен С6Н12	MEMS- С6Н12-50	от 0 до 0,6 (от 0 до 50)	±0,06 (±5)
Винилхлорид С2НзС1	MEMS- С2НзС1-50	от 0 до 1,8 (от 0 до 50)	±0,18 (±5)
Циклопропан СзНб	MEMS- СзНб-100	от 0 до 2,4 (от 0 до 100)	±0,12 (±5)
Циклопропан СзНб	MEMS-СзНб^	от 0 до 1,2 (от 0 до 50)	±0,12 (±5)
Диметиловый эфир С2Н6О	MEMS- С2Н6О -50	от 0 до 1,35 (от 0 до 50)	±0,14 (±5)
Диэтиловый эфир С4Н10О	MEMS-С4Н10О-5O	от 0 до 0,85 (от 0 до 50)	±0,085 (±5)
Оксид пропилена СзНбО	MEMS- СзНбО-50	от 0 до 0,95 (от 0 до 50)	±0,095 (±5)
2-бутанон (метилэтилкетон) C4H8O	MEMS- C4H8O-50	от 0 до 0,75 (от 0 до 50)	±0,075 (±5)
2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОН	MEMS-tert-С4Н9ОН -50	от 0 до 0,9 (от 0 до 50)	±0,09 (±5)
2-метокси-2-метилпропан (метилтретбутиловый эфир) ^ей-С5Н12О)	MEMS-tert-С5Н12О-50	от 0 до 0,75 (от 0 до 50)	±0,075 (±5)
2-пропанол (изопропанол) РС3Н7ОН	MEMS- 1-СзН?ОН-50	от 0 до 1,0 (от 0 до 50)	±0,1 (±5)
1-октен С8Н16	MEMS-C8H16-50	от 0 до 0,45 (от 0 до 50)	±0,045 (±5)
2-метилбутан (изопентан) РС5Н12	MEMS-i-C5H12-50	от 0 до 0,65 (от 0 до 50)	±0,065 (±5)

Определяемый компонент^	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾, % (% НКПР)	Пределы допускаемой основной абсолютной погрешности, % (% НКПР)
Метантиол (метилмеркаптан) СНэЗН	MEMS-GH3SH-50	от 0 до 2,05 (от 0 до 50)	±0,21 (±5)
Этантиол (этилмеркаптан) C2H5SH	MEMS-C2H5SH-50	от 0 до 1,4 (от 0 до 50)	±0,14 (±5)
Ацетонитрил C2H3N	MEMS-C2H3N-50	от 0 до 1,5 (от 0 до 50)	±0,15 (±5)
2,3-дитиабутан (диметилдисульфид) C2H6S2	MEMS-C2H6S2-50	от 0 до 0,55 (от 0 до 50)	±0,055 (±5)
Бензин⁴⁾⁵⁾	MEMS-CH-1II1-50	от 0 до 50	±5
Дизельное топливо⁴⁾⁶⁾	MEMS-CH- ПН-50	от 0 до 50	±5
Керосин⁴⁾⁷⁾	MEMS-CH-QH-50	от 0 до 50	±5
¹⁾ Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009; ²⁾ Диапазон показаний выходных сигналов устанавливается соответствующим диапазону измерений, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу); ³⁾ Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020. ⁴⁾ Бензин, керосин и дизельное топливо являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор; ⁵⁾ Пары бензина по ГОСТ Р 51866-2002; ГОСТ 1012-2013; ⁶⁾ Пары керосина по ГОСТ Р 52050-2020; ⁷⁾ Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013.

Таблица 17 - Метрологические характеристики БПО с газоанализаторами АТОМ с полупроводниковым сенсором MEMS

Определяемый компонент^	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент^	Модификация сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенной к ВПИ	относительной
1,1,1,2- тетрафторэтан (R134a) C2H2F4	MEMS-R134а- 1000	от 0 до l00 включ.	от 0 до 424 включ.	±20	-
	MEMS-R134а- 1000	св. l00 до l000	св. 424 до 4240	-	±20
	MEMS- R134а-2000	от 0 до l00 включ.	от 0 до 424 включ.	±20	-
	MEMS- R134а-2000	св. l00 до 2000	св. 424 до 8480	-	±20
Пентафторэтан (R125) C2HF5	MEMS- R125-1000	от 0 до l00 включ.	от 0 до 499 включ.	±20	-
	MEMS- R125-1000	св. l00 до l000	св. 499 до 4990	-	±20
	MEMS- R125-2000	от 0 до l00 включ.	от 0 до 499 включ.	±20	-
	MEMS- R125-2000	св. l00 до 2000	св. 499 до 9980	-	±20
Хлордифторметан (R22) CHC1F2	MEMS- R22-1000	от 0 до l00 включ.	от 0 до 360 включ.	±20	-
	MEMS- R22-1000	св. l00 до l000	св. 360 до 3600	-	±20
	MEMS- R22-2000	от 0 до l00 включ.	от 0 до 360 включ.	±20	-
	MEMS- R22-2000	св. l00 до 2000	св. 360 до 7200	-	±20
1,2,2-трихлортрифто рэтан (R113a) C2CI3F3	MEMS- Rl^- 1000	от 0 до l00 включ.	от 0 до 779 включ.	±20	-
	MEMS- Rl^- 1000	св. l00 до l000	св. 779 до 7790	-	±20
	MEMS- Rl^- 2000	от 0 до l00 включ.	от 0 до 779 включ.	±20	-
	MEMS- Rl^- 2000	св. l00 до 2000	св. 779 до 15580	-	±20
Дихлордифтор метан (R-12) CCI2F2	MEMS- R12-100	от 0 до 50 включ.	от 0 до 251 включ.	±20	-
Дихлордифтор метан (R-12) CCI2F2	MEMS- R12-100	св. 50 до l00	св. 251 до 503	-	±20
1,1,1,2,3,3,3-гептафторпропан (R-227ea) C3HF7	MEMS- R227еа- 5000	от 0 до l000 включ.	от 0 до 7070 включ.	±20	-
1,1,1,2,3,3,3-гептафторпропан (R-227ea) C3HF7	MEMS- R227еа- 5000	св. l000 до 5000	св.7070 до 35350	-	±20
¹⁾ Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009; ²⁾ Диапазон показаний выходных сигналов устанавливается соответствующим диапазону измерений, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу); ³⁾ Пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м³; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм³/моль.; ⁴⁾ Приведенная погрешность нормирована к верхнему значению диапазона измерений.

Таблица 18 - Дополнительные метрологические характеристики БПО с газоанализаторами АТОМ

Наименование характеристики	Значение
Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	0,5
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от	±0,2
пределов допускаемой основной погрешности
Время установления показаний Т0,9, с, не более - для инфракрасного сенсора	10
- для термокаталитического сенсора	15
- для электрохимического сенсора	30
- для фотоионизационного сенсора	₃₀1)
- для полупроводникового сенсора	15
¹⁾ без учета периодичности измерений концентрации (периодичность определяется при заказе

Таблица 19 - Метрологические характеристики БПО с газоанализатором AXIOM с инфракрасным сенсором IR

Определяемый компонент^	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
Метан CH4	IR-CH4-100	от 0 до 4,4 % (от 0 до 100 % НКПР)	±0,22 % (±5 % НКПР)
	IR-CH4-50T	от 0 до 2,2 % (от 0 до 50 % НКПР)	±0,13 % (±3 % НКПР)
	IR-CH4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)	±0,22 % (±5 % НКПР)
	IR-CH4-100%	от 0 до 100 %	±(0,1+0,049-X) %
	IR-CH4-7000	от 0 до 500 мг/м³ включ. св.500 до 7000	±50 мг/м³± (0,152-X - 15,6) мг/м³
Этилен C2H4	IR-C2H4-I00	от 0 до 2,3 % (от 0 до 100 % НКПР)	±0,12 % (±5 % НКПР)
Этилен C2H4	IR-C2H4-50	0 до 1,15 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Пропан C3H8	IR-C3H8-100	0 до 1,7 % (от 0 до 100 % НКПР)	±0,085 % (±5 % НКПР)
	IR-C3H8-50T	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,051 % (±3 % НКПР)
	IR-C3H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
	IR-C3H8-100%	от 0 до 100 %	±(0,1+0,049 •Х) %
	IR-C3H8-7000	от 0 до 500 мг/м³ включ. св.500 до 7000 мг/м³	±50 мг/м³± (0,152-X - 15,6)
н-бутан C4H10	IR-C4H10-100	от 0 до 1,4 % (от 0 до 100 % НКПР)	±0,07 % (±5 % НКПР)
н-бутан C4H10	IR-C4H10-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)

Определяемый компонент^	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
1-бутен C4H8	IR-C4H8-100	от 0 до 1,6 % (от 0 до 100 % НКПР)	±0,08 % (±5 % НКПР)
1-бутен C4H8	IR-C4H8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
2-метилпропан (изобутан) i-C4Hio	IR-i-C4H10-100	от 0 до 1,30 % (от 0 до 100 % НКПР)	±0,065 % (±5 % НКПР)
2-метилпропан (изобутан) i-C4Hio	IR-i-C4H10-50	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,065 % (±5 % НКПР)
н-пентан C5H12	IR-C5H12-100	от 0 до 1,1 % (от 0 до 100 % НКПР)	±0,055 % (±5 % НКПР)
н-пентан C5H12	IR-C5H12-50	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,055 % (±5 % НКПР)
Циклопентан С5Н10	IR -С5Н10-100	от 0 до 1,4 % (от 0 до 100 % НКПР)	±0,07 % (±5 % НКПР)
Циклопентан С5Н10	IR -С5Н10-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
н-гексан C6H14	IR -C6H14-100	от 0 до 1,0 % (от 0 до 100 % НКПР)	±0,05 % (±5 % НКПР)
н-гексан C6H14	IR-C6H14-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Циклогексан С6Н12	IR -С6Н12-100	от 0 до 1,0 % (от 0 до 100 % НКПР)	±0,05 % (±5 % НКПР)
Циклогексан С6Н12	IR -С6Н12-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Этан C2H6	IR-C2H6-100	от 0 до 2,4 % (от 0 до 100 % НКПР)	±0,12 % (±5 % НКПР)
Этан C2H6	IR-C2H6-50	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Метанол СНзОН	IR -СВзОН-50	от 0 до 3,0 % (от 0 до 50 % НКПР)	±0,3 % (±5 % НКПР)
Бензол СбНб	IR-C6H6-100	от 0 до 1,2 % (от 0 до 100 % НКПР)	±0,06 % (±5 % НКПР)
Бензол СбНб	IR -СбНб-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
Пропилен(пропен) СзНб	IR-C3H6-100	от 0 до 2,0 % (от 0 до 100 % НКПР)	±0,1 % (±5 % НКПР)
Пропилен(пропен) СзНб	IR-C3H6-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,1 % (±5 % НКПР)
Этанол С2Н5ОН	IR-C2H50H-48,3	от 0 до 1,5 % (от 0 до 48,3 % НКПР)	±0,16 % (±5 % НКПР)
н-гептан С7Н16	IR -С7Н16-100	от 0 до 0,85% (от 0 до 100 % НКПР)	± 0,078 % (±5 % НКПР)
н-гептан С7Н16	IR -С7Н16-50	от 0 до 0,425 % (от 0 до 50 % НКПР)	±0,042 % (±5 % НКПР)

Определяемый компонент^	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
Оксид этилена С2Н4О	IR -С2Н4О-100	от 0 до 2,6 % (от 0 до 100 % НКПР)	±0,13 % (±5 % НКПР)
Оксид этилена С2Н4О	IR -С2Н4О-50	от 0 до 1,3 % (от 0 до 50 % НКПР)	±0,13 % (±5 % НКПР)
Диоксид углерода СО2	IR -СО2-2,5	от 0 до 0,5 % включ.	±0,05 %
	IR -СО2-2,5	св. 0,5 до 2,5 %	±(0,1-X) %
	IR -СО2-5	от 0 до 2,5 % включ.	±0,25 %
	IR -СО2-5	св. 2,5 до 5,0 %	±(0,1-X) %
2-пропанон (ацетон) СзНбО	IR-C3H6O-50	от 0 до 1,25 % (от 0 до 50 % НКПР)	±0,13 % (±5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	IR-i-C4H8-100	от 0 до 1,6 % (от 0 до 100 % НКПР)	±0,08 % (±5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	IR-i-C4H8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
2-метил-1,3-бутадиен (изопрен) C5H8	IR-C5H8-100	от 0 до 1,7 % (от 0 до 100 % НКПР)	±0,085 % (±5 % НКПР)
2-метил-1,3-бутадиен (изопрен) C5H8	IR-C5H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
Ацетилен С2Н2	Ж-С2Н2-100	от 0 до 2,30 % (от 0 до 100 % НКПР)	±0,12 % (±5 % НКПР)
Ацетилен С2Н2	Ж-С2Н2-50	от 0 до 1,15 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Акрилонитрил C3H3N	IR-C3H3N-50	от 0 до 1,4 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Метилбензол (толуол) С7Н8	Ж-С7Н8-100	от 0 до 1,0 % (от 0 до 100 % НКПР)	±0,05 % (±5 % НКПР)
Метилбензол (толуол) С7Н8	Ж-С7Н8-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Этилбензол С8Н10	Ж-С8Н10-37,5Т	от 0 до 0,3 % (от 0 до 37,5 % НКПР)	±0,024 % (±3 % НКПР)
н-октан С8Н18	Ж-С8Н18-50	от 0 до 0,4 % (от 0 до 50 % НКПР)	±0,04 % (±5 % НКПР)
Этилацетат С4Н8О2	Ж-С4Н8О2-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,1 % (±5 % НКПР)
Бутилацетат С6Н12О2	Ж-С6Н12О2-25Т	от 0 до 0,3 % (от 0 до 25 % НКПР)	±0,036 % (±3 % НКПР)
1,3-бутадиен (дивинил) С4Н6	Ж-С4Н6-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
1,2-дихлорэтан C2H4CI2	IR- C2H4CI2 -50	от 0 до 3,1 % (от 0 до 50 % НКПР)	±0,31 % (±5 % НКПР)
Диметилсульфид C2H6S	IR-C2H6S-50	от 0 до 1,1 % (от 0 до 50 % НКПР)	±0,11 % (±5 % НКПР)
1-гексен С6Н12	IR -С6Н12-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)

Определяемый компонент^	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
2-бутанол (втор-бутанол) sec-C4H9OH	IR-sec-C4H9OH - 31,2T	от 0 до 0,5 % (от 0 до 31,2 % НКПР)	±0,051 % (±3 % НКПР)
Винилхлорид С2НзС1	Ж-С2НзС1-50	от 0 до 1,8 % (от 0 до 50 % НКПР)	±0,18 % (±5 % НКПР)
Циклопропан СзНб	Ж-СзНб-100	от 0 до 2,4 % (от 0 до 100 % НКПР)	±0,12 % (±5 % НКПР)
Циклопропан СзНб	Ж-СзНб-5О	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Диметиловый эфир С2Н6О	Ж-С2Н6О-5О	от 0 до 1,35 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Диэтиловый эфир С4Н10О	Ж-С4Н1ОО-5О	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
Оксид пропилена СзНбО	Ж-СзНбО-5О	от 0 до 0,95 % (от 0 до 50 % НКПР)	±0,095 % (±5 % НКПР)
Хлорбензол C6H5C1	1Я-СбН5С1-38,4Т	от 0 до 0,5 % (от 0 до 38,4 % НКПР)	±0,039 % (±3 % НКПР)
2-бутанон (метилэтилкетон) C4H8O	Ж-С4Н8О-5О	от 0 до 0,75 % (от 0 до 50 % НКПР)	±0,075 % (±5 % НКПР)
2-метил-2- пропанол (третбутанол) tert-С4Н9ОH	IR-tert-С4Н9ОH-50	от 0 до 0,9 % (от 0 до 50 % НКПР)	±0,09 % (±5 % НКПР)
2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-С5Н12О	IR- tert-С5Н12О-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
1,4-диметилбензол (п-ксилол) Р-С8Н10	Ж-р-С8Н1о-22,2Т	от 0 до 0,2 % (от 0 до 22,2 % НКПР)	±0,027 % (±3 % НКПР)
1,2-диметилбензол (о-ксилол) О-С8Н10	Ж-О-С8Н1О-20Т	от 0 до 0,2 % (от 0 до 20 % НКПР)	±0,03 % (±3 % НКПР)
2-пропанол (изопропанол) i-C3H7OH	IR-i-СзН7ОH-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,1 % (±5 % НКПР)
Октен С8Н16	IR -С8Н16-33,3Т	от 0 до 0,3 % (от 0 до 33,3 % НКПР)	±0,027 % (±3 % НКПР)
2-метилбутан (изопентан) РС5Н12	Жы-С5Н12-50	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,065 % (±5 % НКПР)
Метантиол (метилмеркаптан) CH3SH	1К-СН<ЗН-5О	от 0 до 2,05 % (от 0 до 50 % НКПР)	±0,21 % (±5 % НКПР)

Определяемый компонент^	Тип сенсора	Диапазон измерений объемной доли определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
Этантиол (этилмеркаптан) C2H5SH	IR-C2H5SH-50	от 0 до 1,4 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Ацетонитрил C2H3N	IR -С2Н3Ы-50	от 0 до 1,5 % (от 0 до 50 % НКПР)	±0,15 % (±5 % НКПР)
Диметилдисульфид С2Н6S2	IR-С2Н6S2-50	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,055 % (±5 % НКПР)
Бензин⁴⁾⁵⁾	Ж-СН-ПН-50	от 0 до 50 % НКПР	±5 % НКПР
Дизельное топливо⁴⁾⁶⁾	Ж-СН-ПН-50	от 0 до 50 % НКПР	±5 % НКПР
Керосин⁴⁾⁷⁾	Ж-СН-ПН-50	от 0 до 50 % НКПР	±5 % НКПР
Уайт-спирит⁴⁾⁸⁾	Ж-СН-ПН-50	от 0 до 50 % НКПР	±5 % НКПР
Сумма углеводородов С2-С10 (поверочный компонент метан)	IR-C2C10CH4-100	от 0 до 4,4 % (от 0 до 100 % НКПР)	±0,22 % (±5 % НКПР)
	IR-C2C10CH4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)	±0,22 % (±5 % НКПР)
	IR- C2C10CH4-3000	от 0 до 500 мг/м³ включ. св.500 до 3000 мг/м³	±50 мг/м³ ± (0,152-X - 15,6)
Сумма углеводородов С2-С10 (поверочный компонент пропан)	IR-C2C10C3H8-I00	от 0 до 1,7 % (от 0 до 100 % НКПР)	±0,085 % (±5 % НКПР)
	IR- C2C10C3H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
	IR-C2C10C3H8-3000	от 0 до 500 мг/м³ включ. св.500 до 3000 мг/м³	±50 мг/м³ ± (0,152-X - 15,6)
¹⁾ Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009; ²⁾ Диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений. В зависимости от заказа диапазон показаний может быть установлен в соответствии с диапазоном измерений, указанным в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу); ³⁾ Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020; ⁴⁾ пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор; ⁵⁾ Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002; ⁶⁾ Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005; ⁷⁾ Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86; ⁸⁾ Уайт-спирит по ГОСТ Р 52368-2005; X - Содержание определяемого компонента в поверочной газовой смеси, % (мг/м³).

Таблица 20 - Метрологические характеристики БПО с газоанализатором AXIOM с инфракрасным сенсором IR

Определяемый компонент^	Модификация сенсора	Диапазон измерений²⁾ определяемого компонента		Пределы допускаемой основной
Определяемый компонент^	Модификация сенсора	объемной доли, млн^-1	массовой концентрации³^ мг/м³	приведенной к ВПИ	относительной
1,1,1,2-тетрафторэтан (R134a) C2H2F4	IR-R 134а-1000	от 0 до 100 включ.	от 0 до 424 включ.	±20	-
	IR-R 134а-1000	св. 100 до 1000	св. 424 до 4240	_-	±20
	IR-R 134а-2000	от 0 до 100 включ.	от 0 до 424 включ.	±20	-
	IR-R 134а-2000	св. 100 до 2000	св. 424 до 8480	-	±20
Пентафторэтан (R125) C2HF5	IR-R125-1000	от 0 до 100 включ.	от 0 до 499 включ.	±20	_-
	IR-R125-1000	св. 100 до 1000	св. 499 до 4990	-	±20
	IR-R125-2000	от 0 до 100 включ.	от 0 до 499 включ.	±20	-
	IR-R125-2000	св. 100 до 2000	св. 499 до 9980	_-	±20
Хлордифторметан (R22) CHC1F2	IR-R22-1000	от 0 до 100 включ.	от 0 до 360 включ.	±20	-
	IR-R22-1000	св. 100 до 1000	св. 360 до 3600	-	±20
	IR-R22-2000	от 0 до 100 включ.	от 0 до 360 включ.	±20	_-
	IR-R22-2000	св. 100 до 2000	св. 360 до 7200	-	±20
1 2 2-трихлортрифторэтан (R113a) C2CI3F3	Ж^113а-1000	от 0 до 100 включ.	от 0 до 779 включ.	±20	-
	Ж^113а-1000	св. 100 до 1000	св. 779 до 7790	-	±20
	Ж-И113а- 2000	от 0 до 100 включ.	от 0 до 779 включ.	±20	-
	Ж-И113а- 2000	св. 100 до 2000	св. 779 до 15580 включ.	-	±20
Дихлордифторметан CCl2F2(R12)	IR-R12-100	от 0 до 50 включ.	от 0 до 251 включ.	±20	-
Дихлордифторметан CCl2F2(R12)	IR-R12-100	св. 50 до 100	св. 251 до 503	-	±20
1,1,1,2,3,3,3-гептафторпропан C3HF7 (R227)	IR-R227n- 5000	от 0 до 1000 включ.	от 0 до 7070 включ.	±20	-
		св. 1000 до 5000	св. 7070 до 35350	—	±20
		св. 100 до 2000	св. 358 до 7165	—	±20
Гексафторид серы (SF6)	IR-SF6-1000	от 0 до 500 включ.	от 0 до 3035 включ.	±20	-
	IR-SF6-1000	св. 500 до 1000	св. 3035 до 6070	-	±20
	IR-SF6-1500	от 0 до 750 включ.	от 0 до 4553 включ.	±20	-
	IR-SF6-1500	св. 750 до 1500	св. 4553 до 9106	-	±20
2,2-дихлор-1,1,1-трифторэтан (R123)	IR-R123-1000	от 0 до 100 включ.	-	±20	-
	IR-R123-1000	св. 100 до 1000	-	-	±20
	IR-R123-2000	от 0 до 100 включ.	-	±20	-
	IR-R123-2000	св. 100 до 2000	-	-	±20
1,1,1-трифторэтан ^143а)	IR-R 143а-1000	от 0 до 100 включ.	-	±20	-
	IR-R 143а-1000	св. 100 до 1000	-	-	±20
	IR-R 143а-2000	от 0 до 100 включ.	-	±20	-
	IR-R 143а-2000	св. 100 до 2000	-	-	±20
Трифторметан (фтороформ) R23	IR-R23 - 2000	от 0 до 100 включ.	-	±20	-
Трифторметан (фтороформ) R23	IR-R23 - 2000	св. 100 до 2000	-	-	±20

П Продолжение таблицы 20

Определяемый компонент^	Модификация сенсора	Диапазон измерений²⁾ определяемого компонента		Пределы допускаемой основной
		объемной доли, млн^-1	массовой концентрации³^ мг/м³	приведенной к ВПИ	относительной
Дифторметан (R-32) CH2F2	IR-R32 - 2000	от 0 до 100 включ.	-	±20	-
		св. 100 до 2000	-	-	±20
¹⁾ При контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуатации, но не приведенных в таблице, газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам (методам) измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.5632009. ²⁾ Диапазон показаний выходных сигналов соответствует диапазону измерений. В зависимости от заказа диапазон показаний может быть изменен, как при производстве, так и пользователем при помощи программного обеспечения (поставляется по заказу). Диапазон показаний не может быть меньше диапазона измерений. ³⁾ Пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м³; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм³/моль.

Таблица 21 - Метрологические характеристики БПО с газоанализатором AXIOM с

термокаталитическим сенсором

Определяемый компонент^	Модификация сенсора	Диапазон измерений определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
Метан CH4	LEL-CH4-50T	от 0 до 2,2 % (от 0 до 50 % НКПР)	±0,13 % (±3 % НКПР)
	LEL-CH4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)	±0,22 % (±5 % НКПР)
	LEL-CH4-7000	от 0 до 500 мг/м³ включ. св.500 до 7000 мг/м³	±50 мг/м³ ± (0,152-X - 15,6)
Этилен C2H4	LEL-C2H4-50T	от 0 до 1,15 % (от 0 до 50 % НКПР)	±0,069 % (±3 % НКПР)
Этилен C2H4	LEL-C2H4-50	от 0 до 1,15 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Пропан C3H8	LEL-СзН8-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,051 % (±3 % НКПР)
	ЬБЬ-СзН8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
	LEL- C3H8-7000	от 0 до 500 мг/м³ включ. св.500 до 7000мг/м³	±50 мг/м³ ± (0,152-X - 15,6)
н-бутан C4H10	LEL^Hw^T	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,042 % (±3 % НКПР)
н-бутан C4H10	LEL-C4H10-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)

Продолжение таблицы 21

Определяемый компонент^	Модификация сенсора	Диапазон измерений определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
1-бутен C4H8	LEL-С4Н8-50Т	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,048 % (±3 % НКПР)
1-бутен C4H8	LEL-C4H8-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
2-метилпропан (изобутан) i-C4Hio	LEL-i-C4H10-50Т	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,039 % (±3 % НКПР)
2-метилпропан (изобутан) i-C4Hio	LEL-i-C4H10-50	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,065 % (±5 % НКПР)
н-пентан C5H12	LEL-С5Н12-50Т	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,033 % (±3 % НКПР)
н-пентан C5H12	LEL-C5H12-50	от 0 до0,55 % (от 0 до 50 % НКПР)	±0,055 % (±5 % НКПР)
Циклопентан С5Н10	LEL-С5Н1o-50Т	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,042 % (±3 % НКПР)
Циклопентан С5Н10	ЬБЬ-С5Н10-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
н-гексан C6H14	LEL-С6Н14-50Т	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
н-гексан C6H14	LEL-C6H14-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Циклогексан С6Н12	LEL-С6Н12-50Т	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
Циклогексан С6Н12	ЬЕЬ-СбН12-50	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Этан C2H6	LEL-C2H6-50T	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,072 % (±3 % НКПР)
Этан C2H6	LEL-C2H6-50	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Метанол СНзОН	LEL-СНзОН-50Т	от 0 до 3,0 % (от 0 до 50 % НКПР)	±0,18 % (±3 % НКПР)
Метанол СНзОН	LEL-СНзОН-50	от 0 до 3,0 % (от 0 до 50 % НКПР)	±0,3 % (±5 % НКПР)
Бензол СбНб	ЬЕЬ-СбНб-50Т	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,036 % (±3 % НКПР)
Бензол СбНб	ЬЕЬ-СбНб-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
Пропилен(пропен) СзНб	ЬЕЬ-СзНб-50Т	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,06 % (±3 % НКПР)
Пропилен(пропен) СзНб	ЬЕЬ-СзНб-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,1 % (±5 % НКПР)
Этанол С2Н5ОН	LEL-С2Н5ОН- 48,3Т	от 0 до 1,50 % (от 0 до 48,3 % НКПР)	±0,093 % (±3 % НКПР)
Этанол С2Н5ОН	LEL-С2Н5ОН- 48,3	от 0 до 1,50 % (от 0 до 48,3 % НКПР)	±0,16 % (±5 % НКПР)

Определяемый компонент^	Модификация сенсора	Диапазон измерений определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
н-гептан С7Н16	LEL-С7Н16-50Т	от 0 до 0,425 % (от 0 до 50 % НКПР)	±0,025 % (±3 % НКПР)
н-гептан С7Н16	LEL^^^Q	от 0 до 0,425 % (от 0 до 50 % НКПР)	±0,042 % (±5 % НКПР)
Оксид этилена С2Н4О	LEL-С2Н4О-50Т	от 0 до 1,3 % (от 0 до 50 % НКПР)	±0,078 % (±3 % НКПР)
Оксид этилена С2Н4О	LEL-С2Н4О-5Q	от 0 до 1,3 % (от 0 до 50 % НКПР)	±0,13 % (±5 % НКПР)
2-пропанон (ацетон) СзНбО	LEL-СзНбО^Т	от 0 до 1,25 % (от 0 до 50 % НКПР)	±0,075 % (±3 % НКПР)
2-пропанон (ацетон) СзНбО	LEL-СзНбО-бО	от 0 до 1,25 % (от 0 до 50 % НКПР)	±0,13 % (±5 % НКПР)
Водород Н2	LEL-Н2-50Т	от 0 до 2,0 % (от 0 до 50 % НКПР)	±0,12 % (±3 % НКПР)
Водород Н2	ЬБЬ-Н2-50	от 0 до 2,0 % (от 0 до 50 % НКПР)	±0,2 % (±5 % НКПР)
2-метилпропен (изобутилен) i-C4H8	LEL-i-C4H8-50Т	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,048 % (±3 % НКПР)
2-метилпропен (изобутилен) i-C4H8	LEL-i-C4H8-5Q	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
2-метил-1,3 -бутадиен (изопрен) C5H8	LEL-С5Н8-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,051 % (±3 % НКПР)
2-метил-1,3 -бутадиен (изопрен) C5H8	LEL-C5H8-5Q	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
Ацетилен С2Н2	LEL-С2Н2-50Т	от Q до 1,15 % (от 0 до 50 % НКПР)	±0,069 % (±3 % НКПР)
Ацетилен С2Н2	LEL^^^Q	от 0 до 1,15 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Акрилонитрил C3H3N	LEL-CзHзN-50Т	от 0 до 1,4 % (от 0 до 50 % НКПР)	±0,084 % (±3 % НКПР)
Акрилонитрил C3H3N	LEL-C3H3N-5Q	от 0 до 1,4 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Метилбензол (толуол) С7Н8	LEL-С7Н8-50Т	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,03 % (±3 % НКПР)
Метилбензол (толуол) С7Н8	LEL^^^Q	от 0 до 0,5 % (от 0 до 50 % НКПР)	±0,05 % (±5 % НКПР)
Этилбензол СзНю	LEL^ffiQ^^T	от 0 до 0,3 % (от 0 до 37,5 % НКПР)	±0,024 % (±3 % НКПР)
н-октан С8Н18	LEL-С8Н18-50Т	от 0 до 0,4 % (от 0 до 50 % НКПР)	±0,024 % (±3 % НКПР)
н-октан С8Н18	LEL^^^Q	от 0 до 0,4 % (от 0 до 50 % НКПР)	±0,04 % (±5 % НКПР)
Этилацетат С4Н8О2	LEL-С4Н8О2- 50Т	от 0 до 1,Q % (от 0 до 50 % НКПР)	±0,06 % (±3 % НКПР)
Этилацетат С4Н8О2	LEL-С4Н8О2-5Q	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,1 % (±5 % НКПР)

Определяемый компонент^	Модификация сенсора	Диапазон измерений определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
Метилацетат СзНбО2	LEL-СзН6О2-50Т	от 0 до 1,55 % (от 0 до 50 % НКПР)	±0,093 % (±3 % НКПР)
Метилацетат СзНбО2	LEL-СзН6О2-50	от 0 до 1,55 % (от 0 до 50 % НКПР)	±0,16 % (±5 % НКПР)
Бутилацетат С6Н12О2	LEL-С6Н12О2- 5T	от 0 до 0,3 % (от 0 до 25 % НКПР)	±0,036 % (±3 % НКПР)
1,3-бутадиен (дивинил) С4Н6	LEL-С4Н6-50Т	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,042 % (±3 % НКПР)
1,3-бутадиен (дивинил) С4Н6	ЬБЬ-С4Нб-50	от 0 до 0,7 % (от 0 до 50 % НКПР)	±0,07 % (±5 % НКПР)
1,2-дихлорэтан С2Н4С12	LEL-С2Н4Сl2-50Т	от 0 до 3,1 % (от 0 до 50 % НКПР)	±0,19 % (±3 % НКПР)
1,2-дихлорэтан С2Н4С12	LEL-С2Н4Сl2-50	от 0 до 3,1 % (от 0 до 50 % НКПР)	±0,31 % (±5 % НКПР)
Диметилсульфид C2H6S	LEL-C2H6S- 50Т	от 0 до 1,1 % (от 0 до 50 % НКПР)	±0,066 % (±3 % НКПР)
Диметилсульфид C2H6S	LEL-C2H6S-50	от 0 до 1,1 % (от 0 до 50 % НКПР)	±0,11 % (±5 % НКПР)
1-гексен С6Н12	LEL-С6Н12-50Т	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,036 % (±3 % НКПР)
1-гексен С6Н12	ЬБЬ-СбН12-50	от 0 до 0,6 % (от 0 до 50 % НКПР)	±0,06 % (±5 % НКПР)
2-бутанол (вторбутанол) sec-C4H9OH	LEL-sec- С4Н9ОН-31,2Т	от 0 до 0,5 % (от 0 до 31,2 % НКПР)	±0,051 % (±3 % НКПР)
Винилхлорид C2H3CI	LEL-C2HзCl-50Т	от 0 до 1,8 % (от 0 до 50 % НКПР)	±0,11 % (±3 % НКПР)
Винилхлорид C2H3CI	LEL -C2H3CI-5O	от 0 до 1,8 % (от 0 до 50 % НКПР)	±0,18 % (±5 % НКПР)
Циклопропан СзНб	LEL-СзН6-50Т	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,072 % (±3 % НКПР)
Циклопропан СзНб	ЬБЬ-С3Нб-50	от 0 до 1,2 % (от 0 до 50 % НКПР)	±0,12 % (±5 % НКПР)
Диметиловый эфир С2Н6О	LEL-С2Н6О-50Т	от 0 до 1,35 % (от 0 до 50 % НКПР)	±0,081 % (±3 % НКПР)
Диметиловый эфир С2Н6О	LEL-С2Н6О-50	от 0 до 1,35 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Диэтиловый эфир С4Н10О	LEL-С4Н1oО-50Т	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,051 % (±3 % НКПР)
Диэтиловый эфир С4Н10О	LEL-С4Н1oО-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
Оксид пропилена СзНбО	LEL-СзНбО-50Т	от 0 до 0,95 % (от 0 до 50 % НКПР)	±0,057 % (±3 % НКПР)
Оксид пропилена СзНбО	LEL-СзНбО^О	от 0 до 0,95 % (от 0 до 50 % НКПР)	±0,095 % (±5 % НКПР)

Определяемый компонент¹)	Модификация сенсора	Диапазон измерений определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
Хлорбензол C6H5C1	LEL-C6H5C1- 38,4T	от 0 до 0,5 % (от 0 до 38,4 % НКПР)	±0,039 % (±3 % НКПР)
2-бутанон (метилэтилкетон) C4H8O	LEL-C4H8O- 50Т	от 0 до 0,75 % (от 0 до 50 % НКПР)	±0,045 % (±3 % НКПР)
2-бутанон (метилэтилкетон) C4H8O	LEL-C4H8O-50	от 0 до 0,75 % (от 0 до 50 % НКПР)	±0,075 % (±5 % НКПР)
2-метил-2-пропанол (трет-бутанол) tert- С4Н9ОН	LEL-tert-С4Н9ОН-50Т	от 0 до 0,9 % (от 0 до 50 % НКПР)	±0,054 % (±3 % НКПР)
2-метил-2-пропанол (трет-бутанол) tert- С4Н9ОН	LEL-tert-С4Н9ОН-50	от 0 до 0,9 % (от 0 до 50 % НКПР)	±0,09 % (±5 % НКПР)
2-метокси- 2-метилпропан (метилтретбутиловый эфир) tert-C5Hi2O	LEL-tert- С5Н12О-50Т	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,048 % (±3 % НКПР)
	LEL-tert- С5Н12О-50	от 0 до 0,8 % (от 0 до 50 % НКПР)	±0,08 % (±5 % НКПР)
1,4-диметилбензол (п-КСилол) Р-С8Н10	LEL-p-C8H10- 22,2T	от 0 до 0,2 % (от 0 до 22,2 % НКПР)	±0,027 % (±3 % НКПР)
1,2-диметилбензол (о-КСилол) О-С8Н10	LEL-O-C8H10-20T	от 0 до 0,2 % (от 0 до 20 % НКПР)	±0,03 % (±3 % НКПР)
2-пропанол (изопропанол) РС3Н7ОН	LEL4-C3H7OH-50	от 0 до 1,0 % (от 0 до 50 % НКПР)	±0,1 % (±5 % НКПР)
Аммиак NH3	LEL-NH3-50T	от 0 до 7,5 % (от 0 до 50 % НКПР)	±0,45 % (±3 % НКПР)
Аммиак NH3	LEL-NH3-50	от 0 до 7,5 % (от 0 до 50 % НКПР)	±0,75 % (±5 % НКПР)
Октен С8Н16	LEL-C8H16-33,3T	от 0 до 0,3 % (от 0 до 33,3 % НКПР)	±0,027 % (±3 % НКПР)
2-метилбутан (изопентан) РС5Н12	LEL-i-C5H12-50T	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,039 % (±3 % НКПР)
2-метилбутан (изопентан) РС5Н12	LEL-i-C5H12-50	от 0 до 0,65 % (от 0 до 50 % НКПР)	±0,065 % (±5 % НКПР)
Метантиол (метилмер-каптан)	LEL-CH3SH-50	от 0 до 2,05 % (от 0 до 50 % НКПР)	±0,21 % (±5 % НКПР)
Стантиол (этилмер-каптан) C2H5SH	LEL-C2H5SH-50	от 0 до 1,4 % (от 0 до 50 % НКПР)	±0,14 % (±5 % НКПР)
Ацетонитрил C2H3N	LEL-C2H3N-50	от 0 до 1,5 % (от 0 до 50 % НКПР)	±0,15 % (±5 % НКПР)
Диметилдисульфид C2H6S2	LEL-C2H6S2-50	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,055 % (±5 % НКПР)
Бензин⁴⁾⁵⁾	LEL-CH-BH-50	от 0 до 50 % НКПР	±5 % НКПР
Дизельное топливо⁴⁾⁶⁾	LEL-CH-BH-50	от 0 до 50 % НКПР	±5 % НКПР
Керосин⁴⁾⁷⁾	LEL-CH-QH-50	от 0 до 50 % НКПР	±5 % НКПР
Уайт-спирит⁴⁾⁸⁾	LEL-CH-QH-50	от 0 до 50 % НКПР	±5 % НКПР

Определяемый компонент^

Модификация сенсора

Диапазон измерений определяемого компонента²⁾³⁾

Пределы допускаемой основной абсолютной погрешности

Сумма углеводородов по метану С2-С10 (поверочный компонент метан)

LEL-

С2С10СН4-50Т

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,13 %

(±3 % НКПР)

LEL-

C2C10CH4-50

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,22 %

(±5 % НКПР)

LEL-C2C10CH4-

3000

от 0 до 500 мг/м³ включ. св. 500 до 3000 мг/м³

±50 мг/м³± (0,152-X - 15,6)

Сумма углеводородов С2-С10 (поверочный компонент пропан)

LEL-C2C10C3H8-

50T

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 %

(±3 % НКПР)

LEL-C2C10C3H8-

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

LEL- C2C10

C3H8-3000

от 0 до 500 мг/м³ включ. св.500 до 3000 мг/м³

±50 мг/м³± (0,152-X - 15,6)

¹⁾ Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.
²⁾ Диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений. В зависимости от заказа диапазон показаний может быть установлен в соответствии с диапазоном измерений, указанным в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу);
³⁾ Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020;
⁴⁾ пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор;
⁵⁾ Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002;
⁶⁾ Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005;
⁷⁾ Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86;
⁸⁾ Уайт-спирит по ГОСТ Р 52368-2005;

X - Содержание определяемого компонента в поверочной газовой смеси, мг/м³.

Таблица 22 - Метрологические характеристики БПО с газоанализатором AXIOM с электрохимическим сенсором

Определяемый компонент^	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент^	Модификация сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенной к ВПИ	относительной
Сероводород H2S	EC-H2S-7,1	от 0 до 7,1	от 0 до 10,0 включ.	±10	-
	EC-H2S-20	от 0 до 10 включ.	от 0 до 14,2 включ.	±10	-
	EC-H2S-20	св. 10 до 20	св. 14,2 до 28,4	-	±10
	EC-H2S-50	от 0 до 5 включ.	от 0 до 7,1 включ.	±15	-
	EC-H2S-50	св. 5 до 50	св. 7,1 до 71	-	±15
	EC-H2S-100	от 0 до 10 включ.	от 0 до 14,2 включ.	±10	-
	EC-H2S-100	св. 10 до 100	св. 14,2 до 142	-	±10
	EC-H2S-200	от 0 до 20 включ.	от 0 до 28,4 включ.	±15	-
	EC-H2S-200	св. 20 до 200	св. 28,4 до 284	-	±15
	EC-H2S-2000	от 0 до 200 включ.	от 0 до 284 включ.	±15	-
	EC-H2S-2000	св. 200 до 2000	св. 284 до 2840	-	±15
Оксид этилена C2H4O	EC-C2H4O-20	от 0 до 5 включ.	от 0 до 9,15 включ.	±20	-
Оксид этилена C2H4O	EC-C2H4O-20	св. 5 до 20	св. 9,15 до 36,6	-	±20
Хлористый водород HCl	EC-HCL-30	от 0 до 3 включ.	от 0 до 4,56 включ.	±20	-
Хлористый водород HCl	EC-HCL-30	св. 3 до 30	св. 4,56 до 45,6	-	±20
Фтористый водород HF	EC-HF-5	от 0 до 0,1 включ.	от 0 до 0,08 включ.	±20	-
	EC-HF-5	св. 0,1 до 5	св. 0,08 до 4,15	-	±20
	EC-HF-10	от 0 до 1включ.	от 0 до 0,8 включ.	±20	-
	EC-HF-10	св. 1 до 10	св. 0,8 до 8,3	-	±20
Озон Оз	ЕС-Оз-0,25	от 0 до 0,05 включ.	от 0 до 0,1 включ.	±20	-
Озон Оз	ЕС-Оз-0,25	св. 0,05 до 0,25	св. 0,1 до 0,5	-	±20
Моносилан (силан) SiH4	EC-SiH4-50	от 0 до 10 включ.	от 0 до 13,4 включ.	±20	-
Моносилан (силан) SiH4	EC-SiH4-50	св. 10 до 50	св. 13,4 до 67	-	±20
Оксид азота NO	EC-NO-50	от 0 до 5 включ.	от 0 до 6,25 включ.	±20	-
	EC-NO-50	св. 5 до 50	св. 6,25 до 62,5	-	±20
	EC-NO-250	от 0 до 50 включ.	от 0 до 62,5 включ.	±20	-
	EC-NO-250	св. 50 до 250	св. 62,5 до 312,5	-	±20

Диоксид азота N02	EC-NO2-20	от 0 до 1 включ.	от 0 до 1,91 включ.	±20	-
Диоксид азота N02	EC-NO2-20	св. 1 до 20	св. 1,91 до 38,2	-	±20
Аммиак NH3	EC-NH3-100	от 0 до 10 включ.	от 0 до 7,1 включ.	±20	-
	EC-NH3-100	св. 10 до 100	св. 7,1 до 71	-	±20
	EC-NH3-500	от 0 до 30 включ.	от 0 до 21,3 включ.	±20	-
	EC-NH3-500	св. 30 до 500	св. 21,3 до 355	-	±20
	EC-NH3-1000	от 0 до 100 включ.	от 0 до 71 включ.	±20	-
	EC-NH3-1000	св. 100 до 1000	св. 71 до 710	-	±20
Цианистый водород HCN	EC-HCN-10	от 0 до 0,5 включ.	от 0 до 0,56 включ.	±15	-
	EC-HCN-10	св. 0,5 до 10	св. 0,56 до 11,2	-	±15
	EC-HCN-15	от 0 до 1 включ.	от 0 до 1,12 включ.	±15	-
	EC-HCN-15	св. 1 до 15	св. 1,12 до 16,8	-	±15
Цианистый водород HCN	EC-HCN-30	от 0 до 5включ.	от 0 до 5,6 включ.	±15	-
	EC-HCN-30	св. 5 до 30	св. 5,6 до 33,6	-	±15
	EC-HCN-100	от 0 до 10 включ.	от 0 до 11,2 включ.	±15	-
	EC-HCN-100	св. 10 до 100	св. 11,2 до 112	-	±15
Оксид углерода CO	EC-CO-200	от 0 до 15 включ.	от 0 до 17,4 включ.	±20	-
	EC-CO-200	св. 15 до 200	св. 17,4 до 232	-	±20
	EC-CO-500	от 0 до 15 включ.	от 0 до 17,4 включ.	±20	-
	EC-CO-500	св. 15 до 500	св. 17,4 до 580	-	±20
	EC-CO-5000	от 0 до 1000 включ	от 0 до 1160 включ.	±20	-
	EC-CO-5000	св. 1000 до 5000	св. 1160 до 5800	-	±20
Диоксид серы S02	EC-SO2-5	от 0 до 1 включ.	от 0 до 2,66 включ.	±20	-
	EC-SO2-5	св. 1 до 5	св. 2,66 до 13,3	-	±20
	EC-SO2-20	от 0 до 5 включ.	от 0 до 13,3 включ.	±20	-
	EC-SO2-20	св. 5 до 20	св. 13,3 до 53,2	-	±20
	EC-SO2-50	от 0 до 10 включ.	от 0 до 26,6 включ.	±20	-
	EC-SO2-50	св. 10 до 50	св. 26,6 до 133	-	±20
	EC-SO2-100	от 0 до 10 включ.	от 0 до 26,6 включ.	±20	-
	EC-SO2-100	св.10 до 100	св. 26,6 до 266	-	±20
	EC-SO2-2000	от 0 до 100 включ.	от 0 до 266 включ.	±20	-
	EC-SO2-2000	св. 100 до 2000	св. 266 до 5320	-	±20
Хлор	EC-C12-5	от 0 до 0,3	от 0 до 0,88	±20	-

Cl2		включ.	включ.
		св. 0,3 до 5	св. 0,88 до 14,75	-	±20
	ЕС-С12-20	от 0 до 5 включ.	от 0 до 14,7 включ.	±20	-
	ЕС-С12-20	св. 5 до 20	св. 14,7 до 59	-	±20
Кислород О2	EC-O2-30	от 0 до 10 включ.	-	±5	-
	EC-O2-30	св. 10 до 30	-	-	±5
	EC-O2-100	от 0 до 100	-	±1	-
Водород Н2	ЕС-Н2-1000	от 0 до 100включ.	от 0 до 8,0 включ.	±10	-
	ЕС-Н2-1000	св. 100 до 1000	св. 8,0 до 80,0	-	±10
	ЕС-Н2-10000	от 0 до 1000включ	от 0 до 80,0 включ.	±10	-
	ЕС-Н2-10000	св. 1000 до 10000	св. 80,0 до 800	-	±10
Формальдегид СН2О	ЕС-СН2О-10	от 0 до 0,4 включ.	от 0 до 0,5 включ.	±20	-
Формальдегид СН2О	ЕС-СН2О-10	св. 0,4 до 10	св. 0,5 до 12,5	-	±20
Несимметричный диметилгидразин C2H8N2	ЕС-С2Н8Ж 0,5	от 0 до 0,12 включ.	от 0 до 0,3 включ.	±20	-
Несимметричный диметилгидразин C2H8N2	ЕС-С2Н8Ж 0,5	св. 0,12 до 0,5	св. 0,3 до 1,24	-	±20
Этантиол (этилмеркаптан) C2H5SH	EC-C2H5SH-4	от 0 до 0,4 включ.	от 0 до 1 включ.	±20	-
Этантиол (этилмеркаптан) C2H5SH	EC-C2H5SH-4	св. 0,4 до 4	св. 1 до 10	-	±20
Метанол СНзОН	ЕС-СНзОН- 20	от 0 до 5 включ.	от 0 до 6,65 включ.	±20	-
	ЕС-СНзОН- 20	св. 5 до 20	св. 6,65 до 26,6	-	±20
	ЕС-СНзОН- 50	от 0 до 5 включ.	от 0 до 6,65 включ.	±20	-
	ЕС-СНзОН- 50	св. 5 до 50	св. 6,65 до 66,5	-	±20
	ЕС-СНзОН- 200	от 0 до 20 включ.	от 0 до 26,6 включ.	±20	-
	ЕС-СНзОН- 200	св. 20 до 200	св. 26,6 до 266,0	-	±20
	ЕС-СНзОН- 1000	от 0 до 100включ.	от 0 до 133,0 включ.	±20	-
	ЕС-СНзОН- 1000	св. 100 до 1000	св. 133,0 до 1330	-	±20
Метантиол (метилмеркаптан) CH3SH	EC-CHзSH-4	от 0 до 0,4 включ.	от 0 до 0,8 включ.	±20	-
Метантиол (метилмеркаптан) CH3SH	EC-CHзSH-4	св. 0,4 до 4	св. 0,8 до 8	-	±20
Карбонилхлорид (фосген) COC12	ЕС-СОС12-1	от 0 до 0,1 включ.	от 0 до 0,41 включ.	±20	-
Карбонилхлорид (фосген) COC12	ЕС-СОС12-1	св. 0,1 до 1	св.0,41 до 4,11	-	±20
Фтор F2	ЕС-Fi-l	от 0 до 0,1 включ.	от 0 до 0,16 включ.	±20	-
Фтор F2	ЕС-Fi-l	св. 0,1 до 1	св.0,16 до 1,58	-	±20
Фосфин РНз	ЕС-РНз-1	от 0 до 0, включ.	от 0 до 0,14 включ.	±20	-

		св. 0,1 до 1	св. 0,14 до 1,41	-	±20
	ЕС-РНз-10	от 0 до 1 включ.	от 0 до 1,41 включ.	±20	-
	ЕС-РНз-10	св. 1 до 10	св.1,41 до 14,1	-	±20
Арсин AsH3	EC-AsH3-1	от 0 до 0,1 включ.	от 0 до 0,32 включ.	±20	-
Арсин AsH3	EC-AsH3-1	св. 0,1 до 1	св.0,32 до 3,24	-	±20
Уксусная кислота C2H4O2	EC-C2H4O2-I0	от 0 до 2 включ.	от 0 до 5 включ.	±20	-
	EC-C2H4O2-I0	св. 2 до 10	св. 5 до 25	-	±20
	ЕС-С2Н4О2-З0	от 0 до 5 включ.	от 0 до 12,5 включ.	±20	-
	ЕС-С2Н4О2-З0	св. 5 до 30	св.12,5 до 75,0	-	±20
Гидразин N2H4	EC-N2H4-2	от 0 до 0,2 включ.	от 0 до 0,26 включ.	±20	-
Гидразин N2H4	EC-N2H4-2	св. 0,2 до 2	св. 0,26 до 2,66	-	±20
¹⁾ Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009. ²⁾ Диапазон показаний выходных сигналов соответствует диапазону измерений. В зависимости от заказа диапазон показаний может быть изменен, как при производстве, так и пользователем при помощи программного обеспечения (поставляется по заказу). Диапазон показаний не может быть меньше диапазона измерений. ³⁾ Пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле: C=X^AM/Vm, где С - массовая концентрация компонента, мг/м³; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм³/моль.

Таблица 23 - Метрологические характеристики БПО с газоанализатором AXIOM с фотоионизационным сенсором

Определяемый компонент^	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент^	Модификация сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенной к ВПИ	относительной
Винилхлорид C2H3CI	PID-C2H3CI- 10	от 0 до 1,9 включ.	от 0 до 5 включ.	±20	-
	PID-C2H3CI- 10	св. 1,9 до 10	св. 5 до 26	-	±20
	PID-C2H3CI- 100	от 0 до 10 включ.	от 0 до 26 включ.	±20	-
	PID-C2H3CI- 100	св. 10 до 100	св. 26 до 260	-	±20
	PID-C2H3C1- 500	от 0 до 100 включ.	от 0 до 260 включ.	±20	-
	PID-C2H3C1- 500	св. 100 до 500	св. 260 до 1300	-	±20
Бензол СбНб	РГО-СбНб-10	от 0 до 4,6 включ.	от 0 до 15 включ.	±20	-
	РГО-СбНб-10	св. 4,6 до 10	св. 15 до 32,5	-	±20
	РГО-СбНб-100	от 0 до 10 включ.	от 0 до 32,5 включ.	±20	-
	РГО-СбНб-100	св. 10 до 100	св. 32,5 до 325	-	±20
	РГО-СбНб-500	от 0 до 100 включ.	от 0 до 325 включ.	±20	-
	РГО-СбНб-500	св. 100 до 500	св. 325 до 1625	-	±20
Этилбензол C8H10	PID-C8H10- 100	от 0 до 10 включ.	от 0 до 44,1 включ.	± 15	-
	PID-C8H10- 100	св. 10 до 100	св. 44,1 до 441	-	± 15
	PID-C8H10- 500	от 0 до 100 включ.	от 0 до 441 включ.	± 15	-
	PID-C8H10- 500	св. 100 до 500	св. 441 до 2205	-	± 15
Фенилэтилен (стирол) (винилбензол) C8H8	PID-C8H8-40	от 0 до 6,9 включ.	от 0 до 29,9 включ.	±20	-
	PID-C8H8-40	св. 6,9 до 40	св. 29,9 до 173,2	-	±20
	PID-C8H8-500	от 0 до 100 включ.	от 0 до 433 включ.	±20	-
	PID-C8H8-500	св. 100 до 500	св. 433 до 2165	-	±20
н-пропилацетат C5H10O2	PID-C5H10O2- 100	от 0 до 30 включ.	от 0 до 127,5 включ.	±20	-
н-пропилацетат C5H10O2	PID-C5H10O2- 100	св. 30 до 100	св. 127,5 до 425	-	±20
Эпихлоргидрин C3H5CIO	РГО-С3Н5СЮ- 10	от 0 до 2 включ.	от 0 до 7,7 включ.	±20	-
Эпихлоргидрин C3H5CIO	РГО-С3Н5СЮ- 10	св. 2 до 10	св. 7,7 до 38,5	-	±20
Хлористый бензил C7H7CI	PID-C7H7C1- 10	от 0 до 2 включ.	от 0 до 10,5 включ.	±20	-
Хлористый бензил C7H7CI	PID-C7H7C1- 10	св. 2 до 10	св. 10,5 до 52,67	-	±20
Фурфуриловый спирт C5H6O2	PID-C5H6O2- 10	от 0 до 2 включ.	от 0 до 8,6 включ.	±20	-

		св. 2 до 10	св. 8,6 до 40,8	-	±20
Этанол C2H5OH	PID-C2H5OH- 2000	от 0 до 500 включ.	от 0 до 960 включ.	± 15	-
Этанол C2H5OH	PID-C2H5OH- 2000	св. 500 до 2000	св. 960 до 3840	-	± 15
Моноэтаноламин (2- аминоэтанол) C2H7NO	PID-C2H7NO- 3	от 0 до 0,2 включ.	от 0 до 0,5 включ.	± 20	-
	PID-C2H7NO- 3	св. 0,2 до 3	св. 0,5 до 7,6	-	± 20
	PID-C2H7NO- 10	от 0 до 2 включ.	от 0 до 5,1 включ.	± 20	-
	PID-C2H7NO- 10	св. 2 до 10	св. 5,1 до 25,4	-	± 20
Формальдегид СН2О	PID-CH2O-10	от 0 до 0,4 включ.	от 0 до 0,5 включ.	± 20	-
Формальдегид СН2О	PID-CH2O-10	св. 0,4 до 10	св. 0,5 до 12,5	-	± 20
2-пропанол (изопропанол) i-C3H7OH	PID-i-C3H7OH-10	от 0 до 4 включ.	от 0 до 10 включ.	± 20	-
	PID-i-C3H7OH-10	св. 4 до 10	св. 10 до 25	-	± 20
	PID-i-C3H7OH- 100	от 0 до 20 включ.	от 0 до 50 включ.	± 20	-
	PID-i-C3H7OH- 100	св. 20 до 100	св. 50 до 250	-	± 20
Уксусная кислота C2H4O2	PID-C2H4O2- 10	от 0 до 2 включ.	от 0 до 5 включ.	± 20	-
	PID-C2H4O2- 10	св. 2 до 10	св. 5 до 25	-	± 20
	PID-C2H4O2- 100	от 0 до 100	от 0 до 250	±20	-
2-метилпропен (изобутилен) (лОС по изобутилену) i-C4H8	PID-i-C4H8-10	от 0 до 2 включ.	от 0 до 4,6 включ.	±20	-
	PID-i-C4H8-10	св. 2 до 10	св. 4,6 до 23,3	-	±20
	PID-i-C4H8- 100	от 0 до 10 включ.	от 0 до 23,3 включ.	±20	-
	PID-i-C4H8- 100	св. 10 до 100	св. 23,3 до 233	-	±20
	PID-i-C4H8- 1000	от 0 до 100 включ.	от 0 до 233 включ.	±15	-
	PID-i-C4H8- 1000	св. 100 до 1000	св. 233 до 2330	-	±15
	PID-i-C4H8- 6000	от 0 до 500 включ.	от 0 до 1165 включ.	±15	-
	PID-i-C4H8- 6000	св. 500 до 6000	св.1165 до 13980	-	±15
1-бутанол C4H9OH	PID-C4H9OH- 10	от 0 до 3,2 включ.	от 0 до 9,9 включ.	±20	-
	PID-C4H9OH- 10	св. 3,2 до 10	св. 9,9 до 30,8	-	±20
	PID-C4H9OH- 40	от 0 до 9,7 включ.	от 0 до 29,9 включ.	±20	-
	PID-C4H9OH- 40	св. 9,7 до 40	св. 29,9 до 123,3	-	±20
Диэтиламин C4H11N	PID-C4H11N- 10	от 0 до 3 включ.	от 0 до 9,1 включ.	±20	-
	PID-C4H11N- 10	св. 3 до 10	св. 9,1 до 30,4	-	±20
	PID-C4H11N- 40	от 0 до 9,8 включ.	от 0 до 29,8 включ.	±20	-

		св. 9,8 до 40	св. 29,8 до 121,6	-	±20
Метанол СНзОН	PID-СНзОН- 10	от 0 до 3,75 включ.	от 0 до 4,98 включ.	±15	-
	PID-СНзОН- 10	св. 3,75 до 10	св. 4,98 до 13,3	-	±15
	PID-СНзОН- 40	от 0 до 11,2 включ.	от 0 до 14,9 включ.	±15	-
	PID-СНзОН- 40	св. 11,2 до 40	св. 14,9 до 53,2	-	±15
Метилбензол (толуол) C7H8	PID-C7H8-40	от 0 до 13 включ.	от 0 до 49,8 включ.	±15	-
	PID-C7H8-40	св. 13 до 40	св. 49,8 до 153,3	-	±15
	PID-C7H8-100	от 0 до 13 включ.	от 0 до 49,8 включ.	±15	-
	PID-C7H8-100	св. 13 до 100	св. 49,8 до 383	-	±15
Фенол C6H5OH	PID-C6H5OH- 3	от 0 до 0,25 включ.	от 0 до 0,98 включ.	±20	-
	PID-C6H5OH- 3	св. 0,25 до 3	св. 0,98 до 11,74	-	±20
	PID-C6H5OH- 10	от 0 до 2 включ.	от 0 до 7,8 включ.	±20	-
	PID-C6H5OH- 10	св. 2 до 10	св. 7,8 до 39,1	-	±20

Продолжение таблицы. 23

Определяемый компонент^	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент^	Модификация сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенной к ВПИ	относительной
1,3-диметилбензол (м-ксилол) m-C8Hio	PID-m-C8H10- 100	от 0 до 10 включ.	от 0 до 44,2 включ.	±15	-
1,3-диметилбензол (м-ксилол) m-C8Hio	PID-m-C8H10- 100	св. 10 до 100	св. 44,2 до 442	-	±15
1,2-диметилбензол (о-КСилол) O-C8H10	PID-C-C8H10- 100	от 0 до 10 включ.	от 0 до 44,2 включ.	±15	-
1,2-диметилбензол (о-КСилол) O-C8H10	PID-C-C8H10- 100	св. 10 до 100	св. 44,2 до 442	-	±15
1,4-диметилбензол (п-КСилол) p- C8H10	PID-p-C8H1o- 100	от 0 до 10 включ.	от 0 до 44,2 включ.	±15	-
1,4-диметилбензол (п-КСилол) p- C8H10	PID-p-C8H1o- 100	св. 10 до 100	св. 44,2 до 442	-	±15
Оксид этилена C2H4O	PID-C2H4O-10	от 0 до 1,65 включ.	от 0 до 3 включ.	±20	-
Оксид этилена C2H4O	PID-C2H4O-10	св. 1,65 до 10	св. 3 до 18,3	-	±20
Фосфин РНз	PID-PH3-10	от 0 до 1 включ.	от 0 до 1,4 включ.	±20	-
Фосфин РНз	PID-PH3-10	св. 1 до 10	св. 1,4 до 14,1	-	±20
Нафталин С10Н8	PID-C10H8-10	от 0 до 3,7 включ.	от 0 до 19,7 включ.	±20	-
Нафталин С10Н8	PID-C10H8-10	св. 3,7 до 10	св. 19,7 до 53,3	-	±20
Бром ВГ2	PID-Br2-2	от 0 до 0,2 включ.	от 0 до 1,33 включ.	±20	-
Бром ВГ2	PID-Br2-2	св. 0,2 до 2	св. 1,33 до 13,3	-	±20
Аммиак NH3	PID-NH3-100	от 0 до 20 включ.	от 0 до 14,2 включ.	±15	-
	PID-NH3-100	св. 20 до 100	св. 14,2 до 71	-	±15
	PID-NH3-1000	от 0 до 100 включ.	от 0 до 71 включ.	±15	-
	PID-NH3-1000	св. 100 до 1000	св. 71 до 710	-	±15
Этантиол (этилме-ркаптан) C2H5SH	PID-C2H5SH- 10	от 0 до 0,4 включ.	от 0 до 1 включ.	±20	-
Этантиол (этилме-ркаптан) C2H5SH	PID-C2H5SH- 10	св. 0,4 до 10	св. 1 до 25,8	-	±20
Метантиол (метилмеркаптан) CH3SH	PID-CH3SH- 10	от 0 до 0,4 включ.	от 0 до 0,8 включ.	±20	-
	PID-CH3SH- 10	св. 0,4 до 10	св. 0,8 до 20	-	±20
	PID-CH3SH- 20	от 0 до 2 включ.	от 0 до 4 включ.	±20	-
	PID-CH3SH- 20	св. 2 до 20	св. 4 до 40	-	±20
Этилацетат C4H8O2	PID-C4H8O2- 100	от 0 до 13 включ.	от 0 до 47,6 включ.	±20	-
Этилацетат C4H8O2	PID-C4H8O2- 100	св. 13 до 100	св. 47,6 до 366	-	±20
Бутилацетат C6H12O2	PID-C6H12O2- 100	от 0 до 10 включ.	от 0 до 48,3 включ.	±20	-

		св. 10 до 100	св. 48,3 до 483	-	±20
Пропилен(пропен) СзНб	PID-СзНб-ЗОО	от 0 до 50 включ.	от 0 до 93,5 включ.	±15	-
Пропилен(пропен) СзНб	PID-СзНб-ЗОО	св. 50 до 300	св. 93,5 до 561	-	±15
2,3-дитиабутан (диметилдисульфид) C2H6S2	PID-C2H6S2-2	от 0 до 0,35 включ.	от 0 до 1,37 включ.	±20	-
	PID-C2H6S2-2	св. 0,35 до 2	св. 1,37 до 7,8	-	±20
	PID-C2H6S2- 10	от 0 до 2 включ.	от 0 до 7,8 включ.	±20	-
	PID-C2H6S2- 10	св. 2 до 10	св. 7,8 до 39,2	-	±20
2,5-фурандион (малеиновый ангидрид) C4H2O3	PID-C4H2O3-3	от 0 до 0,25 включ.	от 0 до 1,02 включ.	±20	-
	PID-C4H2O3-3	св. 0,25 до 3	св. 1,02 до 12,2	-	±20
	PID-C4H2O3- 10	от 0 до 2 включ.	от 0 до 8,16 включ.	±20	-
	PID-C4H2O3- 10	св. 2 до 10	св. 8,16 до 40,8	-	±20

Продолжение таблицы 23

Определяемый компонент^	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент^	Модификация сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенной к ВПИ	относительной
Дисульфид углерода (сероуглерод) CS2	PID-CS2-10	от 0 до 1 включ.	от 0 до 3,17 включ.	±20	-
Дисульфид углерода (сероуглерод) CS2	PID-CS2-10	св. 1 до 10	св. 3,17 до 31,7	-	±20
Ацетонитрил C2H3N	PID-C2H3N-I0	от 0 до 6 включ.	от 0 до 10,2 включ.	±15	-
Ацетонитрил C2H3N	PID-C2H3N-I0	св. 6 до 10	св. 10,2 до 17,1	-	±15
Циклогексан С6Н12	РГО-С6Н12- 100	от 0 до 20 включ.	от 0 до 70 включ.	±20	-
Циклогексан С6Н12	РГО-С6Н12- 100	св. 20 до 100	св. 70 до 350	-	±20
1,3-бутадиен (дивинил) С4Н6	PID-C4H6-500	от 0 до 50 включ.	от 0 до 112 включ.	±20	-
1,3-бутадиен (дивинил) С4Н6	PID-C4H6-500	св. 50 до 500	св. 112 до 1125	-	±20
н-гексан С6Н14	PID-C6H14- 1000	от 0 до 84 включ.	от 0 до 301 включ.	±20	-
н-гексан С6Н14	PID-C6H14- 1000	св. 84 до 1000	св. 301 до 3584	-	±20
Арсин AsH3	PID-ASH3 -3	от 0 до 0,1 включ.	от 0 до 0,32 включ.	±20	-
Арсин AsH3	PID-ASH3 -3	св. 0,1 до 3	св. 0,32 до 9,7	-	±20
Диметилсульфид C2H6S	PID- C2H6S - 100	от 0 до 20 включ.	от 0 до 51,6 включ.	±20	-
Диметилсульфид C2H6S	PID- C2H6S - 100	св. 20 до 100	св. 51,6 до 258	-	±20
Этилен C2H4	PID- C2H4 - 300	от 0 до 20 включ.	от 0 до 23,4 включ.	±20	-
	PID- C2H4 - 300	св. 20 до 300	св. 23,4 до 351	-	±20
	PID- C2H4 - 1800	от 0 до 100 включ.	от 0 до 117 включ.	±20	-
	PID- C2H4 - 1800	св. 100 до 1800	св. 117 до 2106	-	±20
Акрилонитрил C3H3N	PID-C3H3N-10	от 0 до 0,7 включ.	от 0 до 1,45 включ.	±20	-
Акрилонитрил C3H3N	PID-C3H3N-10	св. 0,7 до 10	св. 1,45 до 22,1	-	±20
Муравьиная кислота CH2O2	PID-CH2O2-10	от 0 до 0,5 включ.	от 0 до 0,96 включ.	±20	-
Муравьиная кислота CH2O2	PID-CH2O2-10	св. 0,5 до 10	св. 0,96 до 19,1	-	±20
н-гептан С7Н16	РГО-С7Н16- 500	от 0 до 50 включ.	от 0 до 208 включ.	±15	-
	РГО-С7Н16- 500	св. 50 до 500	св. 208 до 2084	-	±15
	РГО-С7Н16- 2000	от 0 до 100 включ.	от 0 до 416 включ.	±15	-
	РГО-С7Н16- 2000	св. 100 до 2000	св. 416 до 8334	-	±15
2-пропанон	PID-C3H6O-	от 0 до 80	от 0 до 193	±15	-

(ацетон) СзНбО	1000	включ.	включ.
(ацетон) СзНбО	1000	св. 80 до 1000	св. 193 до 2415	-	±15
1,2-дихлорэтан C2H4CI2	РГО-С2Н4С12- 20	от 0 до 2 включ.	от 0 до 8,23 включ.	±20	-
1,2-дихлорэтан C2H4CI2	РГО-С2Н4С12- 20	св. 2 до 20	св. 8,23 до 82,3	-	±20
Этилцеллозольв (2-этоксиэтанол) С4Н10О2	РГО-С4Н10О2- 20	от 0 до 2 включ.	от 0 до 7,5 включ.	±20	-
Этилцеллозольв (2-этоксиэтанол) С4Н10О2	РГО-С4Н10О2- 20	св. 2 до 20	св. 7,5 до 75	-	±20
Диметиловый эфир C2H6O	PID-C2H6O- 500	от 0 до 100 включ.	от 0 до 192 включ.	±15	-
Диметиловый эфир C2H6O	PID-C2H6O- 500	св. 100 до 500	св. 192 до 958	-	±15
2-метилпропан (изобутан) i- C4H10	PID-i-C4H10- 1000	от 0 до 100 включ.	от 0 до 241 включ.	±15	-
2-метилпропан (изобутан) i- C4H10	PID-i-C4H10- 1000	св. 100 до 1000	св. 241 до 2417	-	±15
2-метил-1-пропанол (изобутанол) i- C4H9OH	PID-i- C4H9OH-20	от 0 до 3 включ.	от 0 до 9,2 включ.	±20	-
2-метил-1-пропанол (изобутанол) i- C4H9OH	PID-i- C4H9OH-20	св. 3 до 20	св. 9,2 до 61,6	-	±20

Продолжение таблицы 23

Определяемый компонент^	Модификация сенсора	Диапазон измерений (ДИ)²⁾определяемого компонента		Пределы допускаемой основной погрешности, %
Определяемый компонент^	Модификация сенсора	объемной доли, % (млн^-1)	массовой концентрации³⁾, мг/м³	приведенной к ВПИ	относительной
Циклогексанон С6Н10О	PID-C6H10O- 20	от 0 до 2 включ.	от 0 до 7 включ.	±20	-
Циклогексанон С6Н10О	PID-C6H10O- 20	св. 2 до 20	св. 7 до 70	-	±20
2-бутанон (метилэти-лкетон) C4H8O	PID-C4H8O- 500	от 0 до 60 включ.	от 0 до 180 включ.	±15	-
2-бутанон (метилэти-лкетон) C4H8O	PID-C4H8O- 500	св. 60 до 500	св. 180 до 1500	-	±15
Тетраэтилортосиликат (TEOC) C8H20O4Si	PID- C8H20O4Si- 10	от 0 до 2 включ.	от 0 до 17,3 включ.	±20	-
Тетраэтилортосиликат (TEOC) C8H20O4Si	PID- C8H20O4Si- 10	св. 2 до 10	св. 17,3 до 86,6	-	±20
Акролеин СзН4О	PID- C3H4O - 10	от 0 до 2 включ.	от 0 до 4,98 включ.	±20	-
Акролеин СзН4О	PID- C3H4O - 10	св. 2 до 10	св. 4,98 до 24,9	-	±20
¹⁾ Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009; ²⁾ Диапазон показаний выходных сигналов устанавливается равным диапазону измерений, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу); ³⁾ Пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м³; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха

Таблица 24 - Метрологические характеристики БПО с газоанализатором AXIOM с полупроводниковым сенсором

Определяемый компонент^	Модификация сенсора	Диапазон измерений определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
Водород H2	MEMS-H2-100	от 0 до 4,0 % (от 0 до 100 % НКПР)	±0,2 % (±5 % НКПР)
	MEMS-H2-50	от 0 до 2,0 % (от 0 до 50 % НКПР)	±0,2 % (±5 % НКПР)
	MEMS-H2-20%	от 0 до 20 %	±0,5 %
Метан CH4	MEMS-CH4-100	от 0 до 4,4 % (от 0 до 100 % НКПР)	±0,22 % (±5 % НКПР)
	MEMS-CH4-50T	от 0 до 2,2 % (от 0 до 50 % НКПР)	±0,13 % (±3 % НКПР)
	MEMS-CH4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)	±0,22 % (±5 % НКПР)
Этилен C2H4	MEMS-C2H4-100	от 0 до 2,3 % (от 0 до 100 % НКПР)	±0,12 % (±5 % НКПР)
Этилен C2H4	MEMS-C2H4-50	0 до 1,15 %	±0,12 %

Лист № 80

Всего листов 89

| (от 0 до 50 % НКПР)

(±5 % НКПР)

Определяемый компонент^

Модификация сенсора

Диапазон измерений определяемого компонента²⁾³⁾

Пределы допускаемой основной абсолютной погрешности

Пропан

C3H8

MEMS-C3H8-100

0 до 1,7 %

(от 0 до 100 % НКПР)

±0,085 %

(±5 % НКПР)

MEMS-C3H8-50T

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 %

(±3 % НКПР)

MEMS-C3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

н-бутан

C4H10

MEMS-C4H10-100

от 0 до 1,4 % (от 0 до 100 % НКПР)

±0,07 %

(±5 % НКПР)

MEMS-C4H10-50

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

1-бутен

C4H8

MEMS-C4H8-100

от 0 до 1,6 %

(от 0 до 100 % НКПР)

±0,08 %

(±5 % НКПР)

MEMS-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

2-метилпропан (изобутан) i-C4Hio

MEMS-i-C4H10-

100

от 0 до 1,30 % (от 0 до 100 % НКПР)

±0,065 %

(±5 % НКПР)

MEMS-i-C4H10-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 %

(±5 % НКПР)

н-пентан

C5H12

MEMS-C5H12-100

от 0 до 1,1 % (от 0 до 100 % НКПР)

±0,055 %

(±5 % НКПР)

MEMS-C5H12-50

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 %

(±5 % НКПР)

Циклопентан

С5Н10

MEMS-С5Н10-1OO

от 0 до 1,4 % (от 0 до 100 % НКПР)

±0,07 %

(±5 % НКПР)

MEMS^^^

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

н-гексан

C6H14

MEMS-C6H14-100

от 0 до 1,0 %

(от 0 до 100 % НКПР)

±0,05 %

(±5 % НКПР)

MEMS-C6H14-50

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Циклогексан

С6Н12

MEMS-С6Н12-100

от 0 до 1,0 %

(от 0 до 100 % НКПР)

±0,05 %

(±5 % НКПР)

MEMS^^^

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Этан

C2H6

MEMS-C2H6-100

от 0 до 2,4 %

(от 0 до 100 % НКПР)

±0,12 %

(±5 % НКПР)

MEMS-C2H6-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Метанол

СНзОН

MEMS-СНзОН-

от 0 до 3,0 %

(от 0 до 50 % НКПР)

±0,3 %

(±5 % НКПР)

Бензол

СбНб

MEMS-С6Н6-100

от 0 до 1,2 % (от 0 до 100 % НКПР)

±0,06 %

(±5 % НКПР)

MEMS-СбНб^

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

Определяемый компонент^

Модификация сенсора

Диапазон измерений определяемого компонента²⁾³⁾

Пределы допускаемой основной абсолютной погрешности

Пропилен(пропен)

MEMS-C3H6-100

от 0 до 2,0 %

(от 0 до 100 % НКПР)

±0,1 %

(±5 % НКПР)

СзНб

MEMS-C3H6-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Этанол

С2Н5ОН

MEMS-С2Н5ОН-

48,3

от 0 до 1,5 %

(от 0 до 48,3 % НКПР)

±0,16 %

(±5 % НКПР)

н-гептан

MEMS^^-WO

от 0 до 0,85%

(от 0 до 100 % НКПР)

± 0,078 % (±5 % НКПР)

С7Н16

MEMS^7H6-50

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 %

(±5 % НКПР)

Оксид этилена

MEMS-С2Н4О-

100

от 0 до 2,6 %

(от 0 до 100 % НКПР)

±0,13 %

(±5 % НКПР)

С2Н4О

MEMS-С2Н4О-50

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,13 %

(±5 % НКПР)

2-пропанон (ацетон)

СзНбО

MEMS-C3H6O-50

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 %

(±5 % НКПР)

2-метилпропен (изобутилен) i-C4H8

MEMS-i-C4H8-

100

от 0 до 1,6 % (от 0 до 100 % НКПР)

±0,08 %

(±5 % НКПР)

MEMS-i-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

2-метил- 1,3-бутадиен (изопрен)

C5H8

MEMS-C5H8-100

от 0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 %

(±5 % НКПР)

MEMS-C5H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

Ацетилен

MEMS-С2Н2-100

от 0 до 2,30 % (от 0 до 100 % НКПР)

±0,12 %

(±5 % НКПР)

С2Н2

MEMS^^^

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Акрилонитрил

C3H3N

MEMS-

C3H3N-50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

Метилбензол (толуол)

MEMS-C7H8-

100

от 0 до 1,0 %

(от 0 до 100 % НКПР)

±0,05 %

(±5 % НКПР)

C7H8

MEMS-C7H8-

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Этилбензол

C8H10

MEMS-C8H10-

37,5T

от 0 до 0,3 %

(от 0 до 37,5 % НКПР)

±0,024 %

(±3 % НКПР)

н-октан

C8H18

MEMS-C8H18-

от 0 до 0,4 %

(от 0 до 50 % НКПР)

±0,04 %

(±5 % НКПР)

Этилацетат

C4H8O2

MEMS-

C4H8O2-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Бутилацетат

C6H12O2

MEMS-

C6H12O2-25T

от 0 до 0,3 % (от 0 до 25 % НКПР)

±0,036 %

(±3 % НКПР)

1,3-бутадиен (дивинил) C4H6

MEMS-C4H6-

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

1,2-дихлорэтан

C2H4CI2

MEMS-

C2H4C12-50

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,31 %

(±5 % НКПР)

Определяемый компонент^

Модификация сенсора

Диапазон измерений определяемого компонента²⁾³⁾

Пределы допускаемой основной абсолютной погрешности

Диметилсульфид

C2H6S

MEMS-C2H6S-

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,11 %

(±5 % НКПР)

1-гексен

C6H12

MEMS-C6H12-

от 0 до 0,6 %

(от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

2-бутанол (вторбутанол) sec-C4H9OH

MEMS-sec-

C4H9OH-

31,2T

от 0 до 0,5 % (от 0 до 31,2 % НКПР)

±0,051 %

(±3 % НКПР)

Винилхлорид

C2H3CI

MEMS-

С2НзС1-50

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,18 %

(±5 % НКПР)

Циклопропан

СзНб

MEMS-СзНб-

100

от 0 до 2,4 % (от 0 до 100 % НКПР)

±0,12 %

(±5 % НКПР)

MEMS-СзНб-

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Диметиловый эфир

C2H6O

MEMS-

C2H6O-50

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

Диэтиловый эфир

C4H10O

MEMS-

C4H10O-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

Оксид пропилена

СзНбО

MEMS-

СзНбО-50

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,095 %

(±5 % НКПР)

Хлорбензол

C6H5C1

MEMS-C6H5C1-

38,4T

от 0 до 0,5 %

(от 0 до 38,4 % НКПР)

±0,039 %

(±3 % НКПР)

2-бутанон (метилэтил-кетон) C4H8O

MEMS-C4H8О-

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,075 %

(±5 % НКПР)

2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОН

MEMS-tert-

C4H^H-50

от 0 до 0,9 % (от 0 до 50 % НКПР)

±0,09 %

(±5 % НКПР)

2-метокси-2-метилпропан (метилтретбутиловый эфир) йИ-СбНпО

MEMS-tert-

С5Н12О-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

1,4-диметилбензол

(п- ксилол) Р-С8Н10

MEMS-p^^-

22,2T

от 0 до 0,2 %

(от 0 до 22,2 % НКПР)

±0,027 %

(±3 % НКПР)

1,2-диметилбензол

(о- ксилол) O-C8H10

MEMS-O-C8H10-

20T

от 0 до 0,2 %

(от 0 до 20 % НКПР)

±0,03 %

(±3 % НКПР)

2-пропанол (изопропанол) i-CзH7ОH 1

MEMS-i-СзН7О^50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Октен

С8Н16

MEMS^8ffi6-

33,3T

от 0 до 0,3 % (от 0 до 33,3 % НКПР)

±0,027 %

(±3 % НКПР)

2-метилбутан

(изопентан) i-C5H12

MEMS-i-C5H12-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 %

(±5 % НКПР)

Метантиол (метилмер-каптан)

CH3SH

MEMS-CH3SH-50

от 0 до 2,05 % (от 0 до 50 % НКПР)

±0,21 %

(±5 % НКПР)

Этантиол (этилмер-каптан) C2H5SH

MEMS-C2H5SH-

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

Определяемый компонент^	Модификация сенсора	Диапазон измерений определяемого компонента²⁾³⁾	Пределы допускаемой основной абсолютной погрешности
Ацетонитрил C2H3N	VIEVIS-C2H3N- 50	от 0 до 1,5 % (от 0 до 50 % НКПР)	±0,15 % (±5 % НКПР)
2,3-дитиабутан (димети-лдисульфид) C2H6S2	MEMS-C2H6S2-50	от 0 до 0,55 % (от 0 до 50 % НКПР)	±0,055 % (±5 % НКПР)
Бензин⁴⁾⁵⁾	MEMS-СН-ПН- 50	от 0 до 50 % НКПР	±5 % НКПР
Дизельное топливо⁴⁾⁶⁾	MEMS-СН-ПН- 50	от 0 до 50 % НКПР	±5 % НКПР
Керосин⁴⁾⁷⁾	MEMS-СН-ПН- 50	от 0 до 50 % НКПР	±5 % НКПР
Уайт-спирит⁴⁾⁸⁾	MEMS-СН-ПН- 50	от 0 до 50 % НКПР	±5 % НКПР
Сумма углеводородов по метану C2-C10 (поверочный компонент метан)	MEMS- C2C10CH4-100	от 0 до 4,4 % (от 0 до 100 % НКПР)	±0,22 % (±5 % НКПР)
	MEMS- C2C10CH4-50	от 0 до 2,2 % (от 0 до 50 % НКПР)	±0,22 % (±5 % НКПР)
	MEMS-C2C10CH4-3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³ включ. ±50 мг/м³ св. 500 до 3000 мг/м³± (0,152 •Х - 15,6)
Сумма углеводородов C2-C10 (поверочный компонент пропан)	MEMS- C2C10C3H8-100	от 0 до 1,7 % (от 0 до 100 % НКПР)	±0,085 % (±5 % НКПР)
	MEMS- C2C10C3H8-50	от 0 до 0,85 % (от 0 до 50 % НКПР)	±0,085 % (±5 % НКПР)
	MEMS- C2C10C3H8- 3000	от 0 до 3000 мг/м³	от 0 до 500 мг/м³ включ. ±50 мг/м³св.500 до 3000 мг/м³ ± (0,152 •Х - 15,6)
¹⁾ Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009; ²⁾ Диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений. В зависимости от заказа диапазон показаний может быть установлен в соответствии с диапазоном измерений, указанным в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу); ³⁾ Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020; ⁴⁾ пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор; ⁵⁾ Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2OO2; ⁶⁾ Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005; ⁷⁾ Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86; ⁸⁾ Уайт-спирит по ГОСТ Р 52368-2005; X - Содержание определяемого компонента в поверочной газовой смеси, мг/м³.

Таблица 25 - Дополнительные метрологические характеристики БПО с газоанализаторами

AXIOM

Наименование характеристики	Значение
Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	0,5
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от	±0,2
пределов допускаемой основной погрешности
Время установления показаний Т0,9, с, не более¹⁾- для инфракрасного сенсора	5
- для термокаталитического сенсора	10
- для электрохимического сенсора	15
- для фотоионизационного сенсора	15
- для полупроводникового сенсора	20
¹⁾ без учета установленных защитных фильтров, а также, для фотоионизационного сенсора, периодичности измерений концентрации (периодичность определяется при заказе и может
быть изменена пользователем).

Таблица 26 - Пределы допускаемой погрешности БАУ

Наименование характеристики	Значение
Пределы допускаемой основной приведенной к нормирующему значению (16 мА) погрешности БАУ, %	± 0,2
Пределы допускаемой дополнительной приведенной к нормирующему значению (16 мА) погрешности, вызванной изменением температуры окружающей среды от + (20 ± 5) °С, % на 10 °С	± 0,1

Таблица 27 - Основные технические характеристики БПО

Наименование характеристики	Значение
Нормальные условия эксплуатации - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +15 до +25 до 80 от 84 до 106,7
Рабочие условия эксплуатации	См. таблицу 28
Маркировка взрывозащиты по ГОСТ 31610.0-2014 - газоанализатор ГСО-2 - датчик ГСО-Р1Д - индикатор ГСО-Р1И - оповещатель ГСО-Р1-СЗО - датчики-газоанализаторы ДГС ЭРИС-210, ДГС ЭРИС-230 - газоанализатор АТОМ - газоанализатор AXIOM	1Ех db [ib] IIC T4 Gb X 1Ех db [ib] IIC T4 Gb X 1Ех db ib IIC T4 Gb X 1Ex ib IIC T4 Gb X 1Ех d [ia Ga] IIC T6 Gb X Ех tb [ia Da] IIIC T80°C Db X; 1Ех d IIC T6 Gb X Ех tb IIIC T80°C Db X 1 Ex d IIC T6 Gb X 1Ex d [ia Ga] IIC T6 Gb X

Наименование характеристики

Значение

Степень защиты по ГОСТ 14254-2015

- газоанализатор ГСО-2
- датчик ГСО-Р1Д
- индикатор ГСО-Р1И
- оповещатель ГСО-Р1-СЗО
- датчики-газоанализаторы ДГС ЭРИС-210, ДГС ЭРИС-230
- газоанализатор АТОМ
- газоанализатор АХЮМ

IP66/IP67

IP66

IP66/ IP67 IP66, IP68, IP69

IP66 / IP67

Таблица 28 - Рабочие условия эксплуатации	БПО
Обозначение	Температура окружающей среды, °С
Газоанализаторы ГСО-Р1
Датчик ГСО-Р1Д	от -60 до +100
Индикатор ГСО-Р1И	от -60 до +85
Оповещатель ГСО-Р1-СЗО	от -60 до +85
Газоанализаторы ГСО-2
Оптические датчики	от -40 до +50
Электрохимические датчики (определяемый компонент - O2, H2S, NO2)	от -20 до +50
Электрохимические датчики (определяемый компонент - CO, SO2, CI2)	от -30 до +50
Электрохимические датчики (определяемый компонент - H2)	от - 40 до +50
Электрохимические датчики (определяемый компонент -NH3)	от -20 до +30
Относительная влажность окружающей среды при температуре 35 °C до 95 % Диапазон атмосферного давления от 84 до 106,7 кПа.
Датчики-газоанализаторы ДГС ЭРИС-210, ДГС ЭРИС-230
- Базовое исполнение - с выносным высокотемпературным термокаталитическим чувствительным элементом ERIS XS HT	от -60 до +65 от -60 до +150
- газоанализатор АТОМ	от -40 до +60 от -60 до +65 (опция)
- газоанализатор АХЮМ	от -40 до +65 от -55 до +65 (опция) от -60 до +65 (опция)

Наименование характеристики

Значение

Нормальные условия эксплуатации

- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа

от +15 до +25

от 30 до 80

от 84 до 106

Рабочие условия эксплуатации:

- температура окружающей среды, °С

-«Промысел-1»

- TREI-5B-02, TREI-5B-04

- TREI-5B-05

- относительная влажность при температуре 35 °C, %
- атмосферное давление, кПа

от +5 до +50 от -40 до +60 от -60 до +60 до 80

от 84 до 106,7

Напряжения питания:

-«Промысел-1» (переменного тока), В

- TREI-5B-02, TREI-5B-04, TREI-5B-05 (постоянного тока), В

от 215 до 225

от 20,4 до 28,8

Другие технические характеристики БПО и БАУ соответствуют характеристикам, установленным в процессе проведения испытаний в целях утверждения типов и указанным в описаниях типа на БПО и БАУ в соответствии с Таблицей 1.

Техническая поддержка

Общие сведения

Поверка

Модификации СИ

Производитель

RT_29 Анализ рынка поверки Нижнего Новгорода

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Системы газоаналитические автоматически (СГА-МСП)

Все средства измерений Акционерное общество "Метеоспецприбор"

SO_12 Кол-во поверок с применением ГСО по производителям и странам

Кто поверяет Системы газоаналитические автоматически (СГА-МСП)

Стоимость поверки Системы газоаналитические автоматически (СГА-МСП)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Описание средства измерений Системы газоаналитические автоматически (СГА-МСП)

Комплектность средства измерений Системы газоаналитические автоматически (СГА-МСП)

Метрологические и технические характеристики Системы газоаналитические автоматически (СГА-МСП)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Общие сведения

Поверка

Модификации СИ

Производитель

RT_29 Анализ рынка поверки Нижнего Новгорода

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Системы газоаналитические автоматически (СГА-МСП)

Все средства измерений Акционерное общество "Метеоспецприбор"

SO_12 Кол-во поверок с применением ГСО по производителям и странам

Кто поверяет Системы газоаналитические автоматически (СГА-МСП)

Стоимость поверки Системы газоаналитические автоматически (СГА-МСП)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Описание средства измерений Системы газоаналитические автоматически (СГА-МСП)

Описание средства измерений Системы газоаналитические автоматически (СГА-МСП)

Комплектность средства измерений Системы газоаналитические автоматически (СГА-МСП)

Комплектность средства измерений Системы газоаналитические автоматически (СГА-МСП)

Метрологические и технические характеристики Системы газоаналитические автоматически (СГА-МСП)

Метрологические и технические характеристики Системы газоаналитические автоматически (СГА-МСП)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
