Обозначение

Наименование и функциональное назначение

1

2

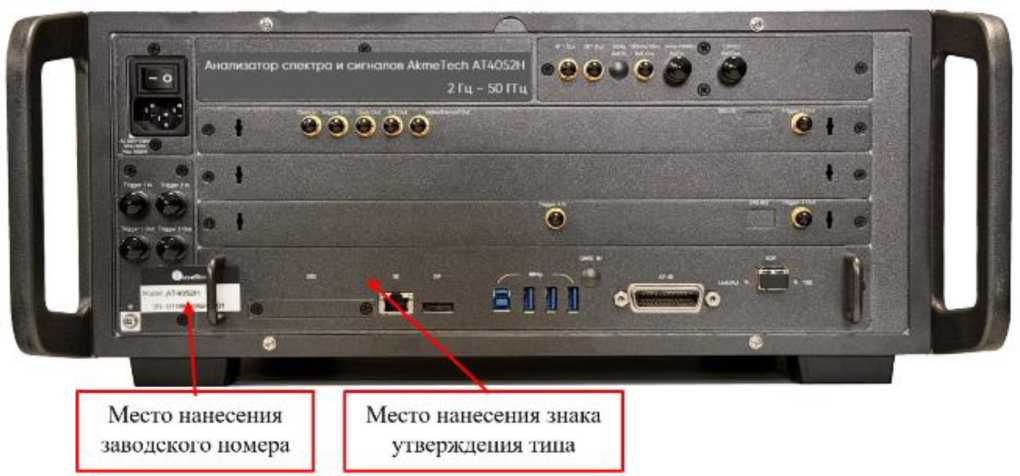

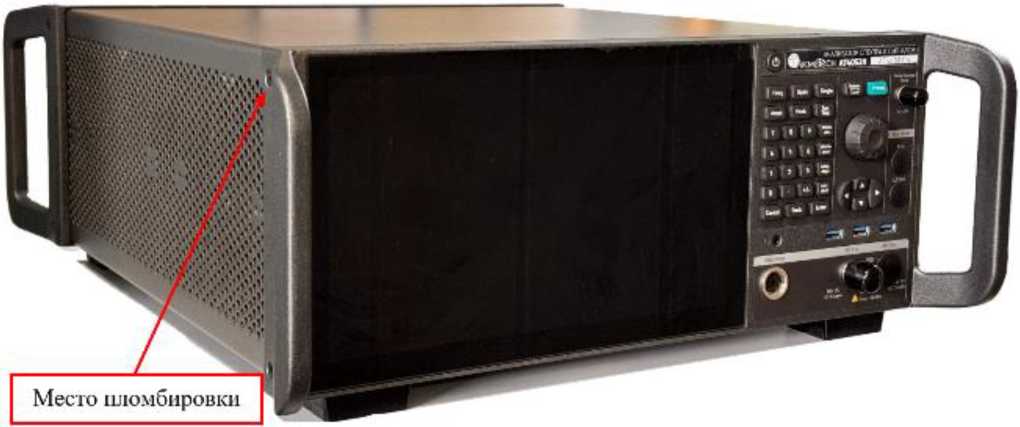

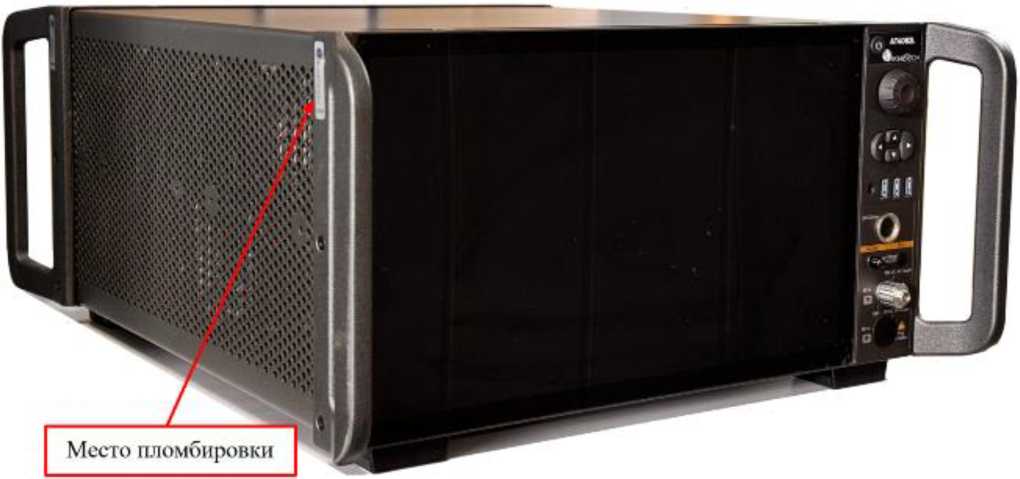

Для модификаций AT4052A/B/C/D/E/F/G/H

4052-H02

дополнительный выход промежуточной частоты. Выход сигнала второй промежуточной частоты. Частотный диапазон зависит от полосы анализа: 425 МГц, 750 МГц, 1,5 ГГц. Частотное разрешение 1 Гц, переменное усиление 15 дБ с шагом 1 дБ.

4052-H08

широкополосный логарифмический детекторный выход. Выходной сигнал представляет собой логарифмически детектированный сигнал, отражающий характеристики уровня входного сигнала

4052-H11

интерфейс управления и передачи данных через 10-гигабитную сеть. Оптоволоконный интерфейс с пропускной способностью 10 Гбит/с, предназначенный для быстрого дистанционного управления

4052-H12C

Широкополосный цифровой интерфейс. Передача широкополосных IQ-данных в реальном времени через оптоволоконный интерфейс, с максимальной полосой пропускания 400 МГц. С регистратором данных 4712С запись IQ-данных в реальном времени

1

2

4052-H12E

Широкополосный цифровой интерфейс. Передача широкополосных IQ-данных в реальном времени через оптоволоконный интерфейс, с максимальной полосой пропускания 1,2 ГГц. С регистратором данных 4712Е запись IQ-данных в реальном времени

4052-H17-E

улучшенный процессор (CPU). Обновление до процессора серии i7 для повышения производительности

4052-H19-2T

расширение локального хранилища (2 ТБ). Поддерживает максимальный объём хранения 2 ТБ (электронный жёсткий диск)

4052-H19-4T

расширение локального хранилища (4 ТБ). Поддерживает максимальный объём хранения 4 ТБ (электронный жёсткий диск)

4052-H22C-4T

регистратор данных 4712С. Подключение по цифровому интерфейсу 4052-H12C для записи данных реального времени с полосой анализа 400 МГц. Максимальный объём хранения 4 ТБ

4052-H22C-8T

регистратор данных 4712С. Подключение по цифровому интерфейсу 4052-H12C для записи данных реального времени с полосой анализа 400 МГц. Максимальный объём хранения 8 ТБ

4052-H22C-16T

регистратор данных 4712С. Подключение по цифровому интерфейсу 4052-H12C для записи данных реального времени с полосой анализа 400 МГц. Максимальный объём хранения 16 ТБ

4052-H22C-32T

регистратор данных 4712С. Подключение по цифровому интерфейсу 4052-H12C для записи данных реального времени с полосой анализа 400 МГц. Максимальный объём хранения 32 ТБ

4052-H22E-8T

регистратор данных 4712Е. Подключение по цифровому интерфейсу 4052-Н12Е для записи данных реального времени с полосой анализа 1,2 ГГц. Максимальный объём хранения 8 ТБ

4052-H22E-16T

регистратор данных 4712Е. Подключение по цифровому интерфейсу 4052-Н12Е для записи данных реального времени с полосой анализа 1,2 ГГц. Максимальный объём хранения 16 ТБ

4052-H22E-32T

регистратор данных 4712Е. Подключение по цифровому интерфейсу 4052-Н12Е для записи данных реального времени с полосой анализа 1,2 ГГц. Максимальный объём хранения 32 ТБ

4052-H22E-64T

регистратор данных 4712Е. Подключение по цифровому интерфейсу 4052-Н12Е для записи данных реального времени с полосой анализа 1,2 ГГц. Максимальный объём хранения 64 ТБ

4052-H33-08

электронный аттенюатор. Частотный диапазон от 9 кГц до 8 ГГц, диапазон ослабления 30 дБ, шаг регулировки 0,5 дБ

4052-H34-04

малошумящий предусилитель (до 4 ГГц). Выбирается в зависимости от верхней частоты анализатора

4052-H34-08

малошумящий предусилитель (до 8,4 ГГц). Выбирается в зависимости от верхней частоты анализатора

4052-H34-13

малошумящий предусилитель (до 13,2 ГГц). Выбирается в зависимости от верхней частоты анализатора

4052-H34-18

малошумящий предусилитель (до 18 ГГц). Выбирается в зависимости от верхней частоты анализатора

4052-H34-26

малошумящий предусилитель (до 26,5 ГГц). Выбирается в зависимости от верхней частоты анализатора

1

2

4052-H34-40

малошумящий предусилитель (до 40 ГГц). Выбирается в зависимости от верхней частоты анализатора

4052-H34-45

малошумящий предусилитель (до 45 ГГц). Выбирается в зависимости от верхней частоты анализатора

4052-H34-50

малошумящий предусилитель (до 50 ГГц). Выбирается в зависимости от верхней частоты анализатора

4052-H34A-04

низкошумящий предусилитель. Доступен только для основной модификации AkmeTech AT4052A и не может быть выбран одновременно с опцией 4052-H34-04

4052-H34A-08

низкошумящий предусилитель. Доступен только для основной модификации AkmeTech AT4052B и не может быть выбран одновременно с опцией 4052-H34-08

4052-H36

тракт обхода преселектора. Обходной путь для отслеживающего предварительного селектора в приёмном канале. (Примечание: для моделей, кроме 4052B, оснащённых опциями полосы анализа серии H38, необходимо выбрать эту опцию для обеспечения наилучших характеристик приёма широкополосных сигналов)

4052-H38-40

полоса анализа 40 МГц. Поддерживает диапазон полосы анализа от 10 Гц до 40 МГц. (Примечание: для моделей, кроме АТ4052B, требуется опция H36)

4052-H38-200

полоса анализа 200 МГц. Поддерживает диапазон полосы анализа от 10 Гц до 200 МГц. (Примечание: для моделей, кроме АТ4052B, требуется опция H36)

4052-H38-400

полоса анализа 400 МГц. Поддерживает диапазон полосы анализа от 10 Гц до 400 МГц. (Примечание: для моделей, кроме АТ4052B, требуется опция H36)

4052-H38-600

полоса анализа 600 МГц. Поддерживает диапазон полосы анализа от 10 Гц до 600 МГц. (Примечание: для моделей, кроме АТ4052B, требуется опция H36)

4052-H38-1200

полоса анализа 1,2 ГГц. Поддерживает диапазон полосы анализа от 10 Гц до 1,2 ГГц.(Примечание: для моделей, кроме АТ4052B, требуется опция H36)

4052-H39

аудиоанализатор. Тестирование параметров аудиосигналов, анализ искажений и формы сигнала.

4052-H40

внешняя функция расширения частоты. Предоставляет возможность расширить диапазон частот тестирования с использованием внешнего метода смешивания частот. Оснащает устройство выходом для местного генератора и входом для промежуточной частоты, а также обеспечивает способность к распознаванию сигналов. (Примечание: опция доступна для моделей, кроме АТ4052A и АТ4052B; расширенный диапазон зависит от модуля расширения частоты, приобретаемого отдельно)

4052-H41-10

спектральный анализ в реальном времени (10 МГц). Обеспечивает цифровой флуоресцентный спектр и цельную диаграмму «водопад» с максимальной полосой пропускания 10 МГц, включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ

1

2

4052-H41-40

спектральный анализ в реальном времени (40 МГц). Обеспечивает цифровой флуоресцентный спектр и цельную диаграмму «водопад» с максимальной полосой пропускания 40 МГц, включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ

4052-H41-200

спектральный анализ в реальном времени (200 МГц). Обеспечивает цифровой флуоресцентный спектр и цельную диаграмму «водопад» с максимальной полосой пропускания 200 МГц, включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ

4052-H41-400

спектральный анализ в реальном времени (400 МГц). Обеспечивает цифровой флуоресцентный спектр и цельную диаграмму «водопад» с максимальной полосой пропускания400 МГц, включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ

4052-H48

функция тестирования коэффициента шума. Обеспечивает управление шумовым генератором и выполнение тестирования коэффициента шума. (Примечание: требуется дополнительно приобрести соответствующий предусилитель H34 и источник (генератор) шума; опция несовместима с H39)

4052-H97

монтажный комплект. Включает ручки и аксессуары для установки устройства АТ4052 в стандартный аппаратный шкаф

4052-H99-1

транспортировочный ящик из алюминиевого сплава. Высокопрочный и лёгкий алюминиевый ящик с ручкой и колёсами для удобства транспортировки

4052-H99-2

пластиковый транспортировочный кейс с выдвижной ручкой. Высокопрочный пластиковый кейс с выдвижной ручкой и колёсами для удобства транспортировки

4052-S01

измерение абсолютной мощности. Высокоточное измерение мощности радиочастотного сигнала с использованием внешнего USB-зонда. (Требуется установка измерителя мощности серии 8723X)

4052-S02

функция тестирования коэффициента мощности шума. Обеспечивает измерение параметров коэффициента мощности шума

4052-S04

функция тестирования фазового шума. Обеспечивает построение однополосной кривой фазового шума и тестирование одноточечного фазового шума

4052-S05

функция предварительного тестирования ЭMC. Предоставляет возможность выполнения тестов на предварительную электромагнитную совместимость

4052-S09

аналоговая демодуляция. Анализ характеристик модуляции и искажений сигналов АМ, ЧМ и ФМ

4052-S10

функция нестационарного анализа. Тестирование и анализ мгновенных параметров спектра, частотных характеристик и временных изменений сигнала, а также поддержка воспроизведения записанных данных

1

2

4052-S10H

анализ сигналов с изменением частоты. Автоматическое измерение характеристик скачкообразных сигналов, таких как время задержки, время переключения, частота и ошибки. (Требуется опция S10)

4052-S10F

анализ FMCW-сигналов. Автоматическое измерение характеристик FMCW-сигналов, таких как наклон, девиация и мощность. (Требуется опция S10)

4052-S12

функция анализа векторных сигналов. Гибкая демодуляция различных цифровых сигналов с одной несущей. Предоставляет инструменты анализа характеристик модуляции: векторные диаграммы, созвездия, глазковые диаграммы и спектрограммы. Позволяет определить ошибки модуляции сигнала

4052-S12B

функция анализа частоты битовых ошибок. Поддержка тестирования частоты битовых ошибок на основе импорта файлов данных, записанных данных, тестирование на основе PRBS, вывод результатов (Требуется опция S12)

4052-S12M

Функция многомодуляционного анализа. Поддержка анализа демодуляции сигнала в соответствии со стандартами DVB-S2/X; отображение таких окон, как диаграмма созвездий и таблица символов; предоставление результатов анализа качества модуляции, таких как EVM и миграция источника. (Требуется опция S12)

4052-S13

анализ импульсных сигналов. Автоматическое измерение временных характеристик, уровней и параметров модуляции импульсных форм, а также статистический анализ импульсных последовательностей

4052-S14

функция анализа OFDM. Поддержка анализа демодуляции сигнала в соответствии со стандартами DVB-S2/X; отображение таких окон, как диаграмма созвездий и таблица символов; предоставление результатов анализа качества модуляции, таких как EVM и миграция источника. (Требуется опция S12)

4052-S16

функция измерения групповой задержки для многоканальных сигналов. Измерение абсолютной и относительной групповой задержки для широкополосных сигналов

4052-S40

функция измерения WLAN 802.11a/b/g. Тестирование физического уровня беспроводных локальных сетей (802.11a/b/g), включая анализ радиочастоты, модуляции и качества модуляции

4052-S40N

функция измерения WLAN 802.11n. Тестирование физического уровня беспроводных локальных сетей (802.11n), включая анализ радиочастоты, модуляции и качества модуляции

4052-S40AC

функция измерения WLAN 802.11ac. Тестирование физического уровня беспроводных локальных сетей (802.11ac), включая анализ радиочастоты, модуляции и качества модуляции

4052-S40AX

функция измерения WLAN 802.11ax. Тестирование физического уровня беспроводных локальных сетей (802.11ax), включая анализ радиочастоты, модуляции и качества модуляции

4052-S40BE

функция измерения WLAN 802.11be. Тестирование физического уровня беспроводных локальных сетей (802.11be), включая анализ радиочастоты, модуляции и качества модуляции

1

2

4052-S41D

функция анализа нисходящих сигналов LTE/LTE-A TDD. Поддержка анализа модуляции сигнала нисходящей линии связи; анализа модуляции типа конфигурации субкадра TDD; анализа модуляции пользовательских параметров конфигурации; анализа модуляции шаблона E-TM нисходящей линии связи; измерения EVM, мощности переключения, погрешности частоты, мощности и других параметров; обеспечивает хранение данных, спектральную плотность мощности, диаграмму созвездий, сводную таблицу результатов, отображение EVM в сравнении с несущей и другие виды вывода.

4052-S41U

функция анализа восходящих сигналов LTE/LTE-A TDD. Поддержка анализа модуляции восходящего канала связи; анализа модуляции с пользовательскими параметрами; измерения EVM, погрешности частоты, мощности и других параметров; хранение данных, спектральную плотность мощности, диаграмму созвездия, сводную таблицу результатов, сравнение EVM с несущей и другие виды вывода данных.

4052-S42D

функция анализа нисходящих сигналов LTE/LTE-A FDD. Поддержка анализа модуляции сигнала нисходящей линии связи; анализа модуляции с пользовательскими параметрами; анализа модуляции шаблона E-TM нисходящей линии связи; измерения EVM, погрешности частоты, мощности и других параметров; обеспечивает хранение данных, спектральную плотность мощности, диаграмму созвездия, сводную таблицу результатов, сравнение EVM с несущей и другие виды вывода.

4052-S42U

функция анализа восходящих сигналов LTE/LTE-A FDD. Поддержка анализа модуляции восходящего канала связи; анализа модуляции с пользовательскими параметрами; измерения EVM, погрешности частоты, мощности и других параметров; обеспечивает хранение данных, спектральную плотность мощности, диаграмму созвездия, сводную таблицу результатов, сравнение EVM с несущей и другие виды вывода данных.

4052-S46D

функция измерения нисходящих сигналов 5G NR. Демодуляция нисходящих сигналов 5G NR, измерение EVM, спектральной плоскостности и ошибок синхронизации. Поддерживает измерения мощности (ACP, спектральные шаблоны, CCDF и др.), а также различные полосы частот и шаблоны TM

4052-S46U

функция измерения восходящих сигналов 5G NR. Демодуляция восходящих сигналов 5G NR, измерение EVM, спектральной плоскостности и ошибок синхронизации. Поддерживает измерения мощности (ACP, спектральные шаблоны, CCDF и др.), а также различные полосы частот и шаблоны TM

1

2

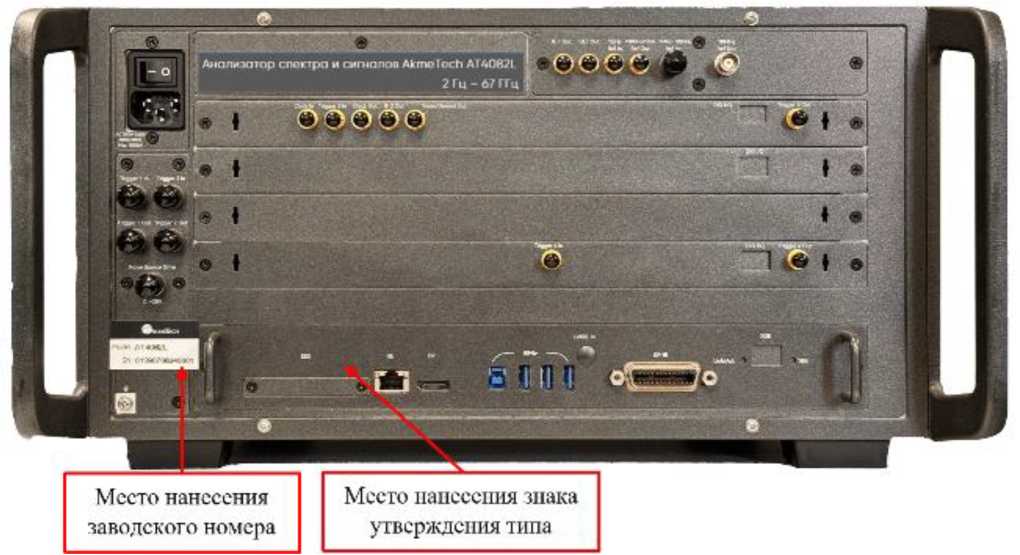

Для модификаций AT4082B/D/E/F/H/L

4082-H02

дополнительный выход промежуточной частоты, выход второго сигнала промежуточной частоты. Частотный диапазон зависит от полосы анализа частот, частотное разрешение 1 Гц, переменное усиление 15 дБ с шагом 1 дБ. Область частотного выхода: 425 МГц± 40 МГц (при полосе анализа < 40 МГц), 750 МГц ± 600 МГц (при полосе анализа 200 МГц ~ 1,2 ГГц), 1,5 ГГц ± 1000 МГц (при полосе анализа 2 ГГ ц)

4082-H08

широкополосный логарифмический детекторный выход: выходной сигнал представляет собой логарифмически детектированный сигнал, отражающий характеристики уровня входного сигнала

4082-H11

интерфейс управления и передачи данных через 10-гигабитную сеть: оптоволоконный интерфейс с пропускной способностью 10 Гбит/с, предназначенный для быстрого дистанционного управления

4082-H12C

широкополосный цифровой интерфейс, позволяющий в реальном времени выводить широкополосные IQ-данные через оптоволокно, поддерживая максимальную полосу пропускания 400 МГц. В сочетании с накопителем данных большой ёмкости (рекордер данных 4712C) может осуществляться запись IQ-данных в реальном времени и большом объёме.(Примечание: опцияАТ4082-Н12С доступна при полосе анализа < 400 МГ ц)

4082-H12E

широкополосный цифровой интерфейс, позволяющий в реальном времени выводить широкополосные IQ-данные через оптоволокно, поддерживая полосу пропускания до 1,2 ГГц. В сочетании с накопителем данных большой ёмкости (рекордер данных 4712E) может осуществляться запись IQ-данных в реальном времени и большом объёме. (Примечание: опция 4082-H12E доступна при полосе анализа от 600 МГц до 1,2 ГГц)

4082-H12F

широкополосный цифровой интерфейс, позволяет в реальном времени выводить широкополосные IQ-данные через оптоволокно, поддерживая максимальную полосу пропускания 2 ГГц. В сочетании с накопителем данных большой ёмкости (рекордер данных 4712F) может осуществляться запись IQ-данных в реальном времени и большом объёме. (Примечание: опцияАТ4082-H12F доступна при полосе анализа 2 ГГ ц)

4082-H13

высокоточный источник опорной частоты

4082-H19-2T

расширение локального хранилища, поддерживает максимальный объём хранения 2 ТБ (электронный жёсткий диск)

4082-Н19-4Т

расширение локального хранилища, поддерживает максимальный объём хранения 4 ТБ (электронный жёсткий диск)

4082-H22C-4T

рекордер данных 4712C с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12C, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 400 МГц в реальном времени и большом объёме.

1

2

4082-H22C-8T

рекордер данных 4712C с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсомАТ4082-Н12С, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 400 МГц в реальном времени и большом объёме.

4082-H22C-16T

рекордер данных 4712C с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12C, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 400 МГц в реальном времени и большом объёме.

4082-H22C-32T

рекордер данных 4712 с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12C, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 400 МГц в реальном времени и большом объёме.

4082-H22E-8T

рекордер данных 4712Е с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12E, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 1,2 ГГц в реальном времени и большом объёме.

4082-H22E-16T

рекордер данных 4712Е с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-Ш2Е, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 1,2 ГГц в реальном времени и большом объёме.

4082-H22E-32T

рекордер данных 4712Е с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-Ш2Е, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 1,2 ГГц в реальном времени и большом объёме.

4082-H22E-64T

рекордер данных 4712Е с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-Ш2Е, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 1,2 ГГц в реальном времени и большом объёме.

4082-H22F-16T

рекордер данных 4712F с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12F, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 2 ГГц в реальном времени и большом объёме.

4082-H22F-32T

рекордер данных 4712F с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12F, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 2 ГГц в реальном времени и большом объёме.

4082-H22F-64T

рекордер данных 4712F с анализатором сигналов/спектра, оснащённым широкополосным цифровым интерфейсом 4082-H12F, позволяет осуществлять запись данных сигналов с максимальной полосой анализа 2 ГГц в реальном времени и большом объёме.

4082-H33-08

электронный аттенюатор, частотный диапазон от 9 кГц до 8 ГГц, диапазон ослабления 30 дБ, шаг регулировки 0,5 дБ

4082-H34-08

малошумящий предусилитель (до 8,4 ГГц). Выбирается в зависимости от верхней частоты анализатора

4082-H34-18

малошумящий предусилитель (до 18 ГГц). Выбирается в зависимости от верхней частоты анализатора

1

2

4082-H34-26

малошумящий предусилитель (до 26,5 ГГц). Выбирается в зависимости от верхней частоты анализатора

4082-H34-45

малошумящий предусилитель (до 45 ГГц). Выбирается в зависимости от верхней частоты анализатора

4082-H34-50

малошумящий предусилитель (до 50 ГГц). Выбирается в зависимости от верхней частоты анализатора

4082-H34-67

малошумящий предусилитель (до 67 ГГц). Выбирается в зависимости от верхней частоты анализатора

4082-H34A-08

низкошумящий предусилитель. Доступен только для основной модификации AkmeTech АТ4082B и не может быть выбран одновременно с 4082-H34-08

4082-H36

тракт обхода предварительного селектора, обходной путь для отслеживающего предварительного селектора в приёмном канале (Примечание: кроме модели AT4082B, для других моделей, оснащённых опциями полосы анализа серии H38, необходимо выбрать опцию тракта обхода предварительного селектора H36 для обеспечения наилучших характеристик приёма широкополосных сигналов)

4082-H38-40

полоса анализа 40 МГц, поддерживает диапазон полосы анализа от 10 Гц до 40 МГц

4082-H38-200

полоса анализа 200 МГц, поддерживает диапазон полосы анализа от 10 Гц до 200 МГц

4082-H38-400

полоса анализа400 МГц, поддерживает диапазон полосы анализа от 10 Гц до 400 МГц

4082-H38-600

полоса анализа 600 МГц, поддерживает диапазон полосы анализа от 10 Гц до 600 МГц

4082-H38-1200

полоса анализа 1,2 ГГц, поддерживает диапазон полосы анализа от 10 Гц до 1,2 ГГц

4082-H38-2000

полоса анализа 2 ГГц, поддерживает диапазон полосы анализа от 10 Гц до 2 ГГц

4082-H38-4000

полоса анализа 4 ГГц, поддерживает диапазон полосы анализа от 10 Гц до 4 ГГц

4082-H40

внешняя функция расширения частоты: предоставляет возможность расширить диапазон частот тестирования с использованием внешнего метода смешивания частот. Эта опция оснащает устройство выходом для местного генератора и входом для промежуточной частоты, а также обеспечивает способность к распознаванию сигналов (Этот вариант доступен только для моделей, отличных от AT4082B; расширенный частотный диапазон зависит от выбранного модуля расширения частоты, который нужно приобрести отдельно)

4082-H41-10

спектральный анализ в реальном времени, предоставляет цифровой флуоресцентный спектр с максимальной полосой пропускания 10 МГц и функцией цельной диаграммы «водопад», включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ

1

2

4082-H41-40

спектральный анализ в реальном времени, предоставляет цифровой флуоресцентный спектр с максимальной полосой пропускания 40 МГц и функцией цельной диаграммы «водопад», включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ (Требуется одновременное оснащение опцией H38). Данные опциональные компоненты могут быть выбраны при конфигурациях H38-40, H38-200, H38-400, H38-600, H38-1200, H38-2000

4082-H41-200

спектральный анализ в реальном времени, предоставляет цифровой флуоресцентный спектр с максимальной полосой пропускания 200 МГц и функцией цельной диаграммы «водопад», включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ (Требуется одновременное оснащение опцией H38.) Данный опциональный компонент может быть выбран при конфигурациях H38-200, H38-400, H38-600, H38-1200, H38-2000)

4082-H41-400

спектральный анализ в реальном времени, предоставляет цифровой флуоресцентный спектр с максимальной полосой пропускания 400МГц и функцией цельной диаграммы «водопад», включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ (необходимо одновременно выбрать опцию H38. Данный опциональный компонент может быть выбран при конфигурациях H38-200, H38-400, H38-600, H38-1200, H38-2000)

4082-H41-600

спектральный анализ в реальном времени, предоставляет цифровой флуоресцентный спектр с максимальной полосой пропускания 600 МГц и функцией цельной диаграммы «водопад», включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ (необходимо одновременно выбрать опцию H38. Данный опциональный компонент может быть выбран при конфигурациях H38-200, H38-400, H38-600, H38-1200, H38-2000)

4082-H41-1200

спектральный анализ в реальном времени, предоставляет цифровой флуоресцентный спектр с максимальной полосой пропускания 1,2 ГГц и функцией цельной диаграммы «водопад», включая частотное шаблонное триггерирование и широкополосный реальный спектральный анализ (необходимо одновременно выбрать опцию H38. Данный опциональный компонент может быть выбран при конфигурациях H38-200, H38-400, H38-600, H38-1200, H38-2000)

4082-H48

функция тестирования коэффициента шума, обеспечивающая управление шумовым генератором и выполнение тестирования коэффициента шума. (Примечание: для использования данной опции необходимо дополнительно приобрести соответствующий опции частотный диапазон малошумящего предварительного усилителя H34, а также соответствующий генератор шума 1660X для выполнения функции тестирования коэффициента шума.)

4082-H97

монтажный комплект, включает ручки и аксессуары, предназначенные для установки устройства АТ4082 в стандартный аппаратный шкаф

1

2

4082-H99

транспортировочный ящик из алюминиевого сплава -высокопрочный и легкий алюминиевый ящик с ручкой и колесами для удобства транспортировки

4082-S01

измерение абсолютной мощности: высокоточное измерение мощности радиочастотного сигнала с использованием внешнего USB-зонда (необходима установка соответствующего измерителя мощности серии 8723X)

4082-S02

функция тестирования коэффициента мощности шума

4082-S04

функция тестирования фазового шума. Обеспечивает однополосную кривую фазового шума и возможности тестирования одноточечного фазового шума.

4082-S05

функция предварительного тестирования ЭMC: предоставляет возможность выполнения тестов на предварительную электромагнитную совместимость

4082-S09

аналоговая демодуляция, выполняющая анализ характеристик амплитудной, частотной и фазовой модуляции и искажений сигналов

4082-S10

функция нестационарного анализа, выполняющая тестирование и анализ мгновенных параметров спектра, частотных характеристик и временных изменений сигнала, а также поддерживает воспроизведение записанных данных

4082-S10H

анализ сигналов с изменением частоты, обеспечивающий автоматическое измерение характеристик скачкообразных сигналов, таких как время задержки, время переключения, частота и ошибки (требуется одновременная установка опции S10)

4082-S10F

анализ FMCW-сигналов, обеспечивающий автоматическое измерение характеристик FMCW-сигналов, таких как наклон, девиация и мощность (требуется одновременная установка опции S10)

4082-S12

функция анализа векторных сигналов, обеспечивающая гибкую демодуляцию различных цифровых сигналов с одной несущей

4082-S12B

тестирование уровня ошибок, обеспечивающее тестирование количества битовых ошибок на основе импорта известных данных из файла, тестирование на основе записанных пользователем данных, а также тестирование на основе псевдослучайных последовательностей битов (PRBS). Предоставляет вывод количества битовых ошибок (требуется одновременная установка опции S12)

4082-S12M

анализ многократной модуляции, поддерживающий демодуляцию и анализ сигналов, соответствующих стандартам DVB-S2/X. На экране отображаются окна с сигнальными созвездиями и таблицами символов. Предоставляются результаты анализа качества модуляции, включая EVM и смещение нулевой точки (требуется одновременная установка опции S12)

4082-S13

анализ импульсных сигналов, осуществляющий автоматическое измерение временных характеристик, уровней и параметров модуляции импульсных форм, а также статистический анализ импульсных последовательностей

1

2

4082-S14

анализ сигналов OFDM, поддерживающий настройку анализа модуляции пользовательских OFDM-сигналов. Предоставляет также возможность пользовательской настройки множества параметров, таких как преамбула, пилотные символы, циклический префикс (CP), количество поднесущих и символов. Включает окна отображения, такие как захват и сохранение данных, плотность спектра мощности, сигнальные созвездия и итоговые таблицы результатов

4082-S16

функция измерения групповой задержки для многоканальных сигналов, предоставляющая возможность измерения абсолютной и относительной групповой задержки для широкополосных сигналов

4082-S40

функция измерения WLAN 802.11a/b/g, осуществляющая тестирование физического уровня широкополосных беспроводных локальных сетей (802.11a/b/g), включает анализ радиочастоты, модуляции и тестирование качества модуляции

4082-S40N

функция измерения WLAN 802.11n, осуществляющая тестирование физического уровня широкополосных беспроводных локальных сетей (802.11n), включает анализ радиочастоты, модуляции и тестирование качества модуляции

4082-S40AC

функция измерения WLAN 802.11ac, осуществляющая тестирование физического уровня широкополосных беспроводных локальных сетей (802.11ac), включает анализ радиочастоты, модуляции и тестирование качества модуляции

4082-S40AX

функция измерения WLAN 802.11ax, осуществляющая тестирование физического уровня широкополосных беспроводных локальных сетей (802.11ax), включает анализ радиочастоты, модуляции и тестирование качества модуляции

4082-S40BE

функция измерения WLAN 802.11be, осуществляющая тестирование физического уровня широкополосных беспроводных локальных сетей (802.11be), включает анализ радиочастоты, модуляции и тестирование качества модуляции

4082-S41D

анализ сигналов LTE/LTE-A TDD в нисходящем направлении. Поддерживает анализ модуляции нисходящих сигналов; анализ модуляции для различных типов конфигурации подкадров TDD; анализ модуляции с настройкой пользовательских параметров; анализ модуляции с использованием шаблонов E-TM для нисходящих сигналов. Поддерживает также измерения таких параметров, как EVM, мощность переключения, частотная ошибка и мощность. Предоставляет выводы в виде захвата и хранения данных, плотности спектра мощности, сигнальных созвездий, сводных таблиц результатов, а также графиков EVM против несущего сигнала

1

2

4082-S41U

анализ сигналов LTE/LTE-A TDD в восходящем направлении. Поддерживает анализ модуляции сигналов в восходящем направлении; поддерживает настройку параметров для анализа модуляции. поддерживает измерения таких параметров, как EVM, частотная ошибка, мощность и другие. Также предоставляет выводы в виде захвата и хранения данных, плотности спектра мощности, сигнальных созвездий, сводных таблиц результатов, а также графиков EVM против несущего сигнала

4082-S42D

: анализ сигналов LTE/LTE-A FDD в нисходящем направлении. Поддерживает анализ модуляции нисходящих сигналов; поддерживает настройку параметров для анализа модуляции; поддерживает также анализ модуляции с использованием шаблонов E-TM для нисходящих сигналов; поддерживает измерения таких параметров, как EVM, частотная ошибка, мощность и другие. Предоставляет выводы в виде захвата и хранения данных, плотности спектра мощности, сигнальных созвездий, сводных таблиц результатов, а также графиков EVM против несущего сигнала

4082-S42U

анализ сигналов LTE/LTE-A FDD в восходящем направлении. Поддерживает анализ модуляции сигналов в восходящем направлении; поддерживает настройку параметров для анализа модуляции. поддерживает измерения таких параметров, как EVM, частотная ошибка, мощность и другие. Также предоставляет выводы в виде захвата и хранения данных, плотности спектра мощности, сигнальных созвездий, сводных таблиц результатов, а также графиков EVM против несущего сигнала

4082-S46D

функция измерения нисходящих сигналов 5G NR, поддерживающая демодуляцию нисходящих сигналов 5G NR, измерения EVM, спектральной плоскостности и временной синхронизации. Поддерживает измерения мощности, такие как ACP, спектральные шаблоны излучения, выключение излучения, CCDF и другие; поддерживает несколько уровней эффективно передаваемой полосы частот и различные шаблоны TM

4082-S46U

функция измерения нисходящих сигналов 5G NR, поддерживающая демодуляцию нисходящих сигналов 5G NR, измерения EVM, спектральной плоскостности и временной синхронизации. Поддерживает измерения мощности, такие как ACP, спектральные шаблоны излучения, выключение излучения, CCDF и другие; поддерживает несколько уровней эффективно передаваемой полосы частот и различные шаблоны TM

Наименование

Обозначение

Количество

Анализатор спектра и сигналов

AkmeTech AT40

1 шт.

Антистатический браслет

-

1 шт.

Кабель питания

-

1 шт.

Клавиатура

-

1 шт.

Набор адаптеров коаксиальных

ЛРТФ.468562.101 для

AkmeTech AT4052A;

ЛРТФ.468562.102 для AkmeTech AT4052B/C/D/E, AkmeTech AT4082B/D/E;

ЛРТФ.468562.103 для AkmeTech AT4052G/H, AkmeTech AT4082F/H;

ЛРТФ.468562.104 для

AkmeTech AT4082L

1 шт.

Руководство по эксплуатации

МТЛБ.411168.009.01 РЭ* или

МТЛБ.411168.009.02 РЭ**

1 экз.

* для исполнения анализатора AkmeT ** для исполнения анализатора Akme

[ech AT4052; Tch AT4082.

Специализированное программное обеспечение автоматизации измерений СПОАИ (ядро) с библиотекой под прибор (на USB-носителе)

МТЛБ.58.29.29.000.001

1 шт.

Устройство ввода типа «мышь»

-

1 шт.

Формуляр

МТЛБ.411168.009 ФО

1 экз.

Наименование характеристики

Значение

1

2

Диапазон рабочих частот, Гц для модификаций:

- AkmeTech AT4052A

от 2 до 4-10⁹

- AkmeTech AT4052B

от 2 до 8 •IO⁹

- AkmeTech AT4052C

от 2 до 13,6 •IO⁹

- AkmeTech AT4052D

от 2 до 18-10⁹

- AkmeTech AT4052E

от 2 до 26,5-10⁹

- AkmeTech AT4052F

от 2 до 40-10⁹

- AkmeTech AT4052G

от 2 до 45-10⁹

- AkmeTech AT4052H

от 2 до 50-10⁹

- AkmeTech AT4082B

от 2 до 8,4-10⁹

- AkmeTech AT4082D

от 2 до 18-10⁹

- AkmeTech AT4082E

от 2 до 26,5-10⁹

- AkmeTech AT4082F

от 2 до 45-10⁹

- AkmeTech AT4082H

от 2 до 50-10⁹

- AkmeTech AT4082L

от 2 до 67-10⁹

Частота опорного кварцевого генератора, МГ ц

10

Пределы допускаемой относительной погрешности воспроизведения частоты опорного кварцевого

±(T-10^-7 + 5,5-10^-8)*

генератора

Допускаемые значения полос обзора

0 Гц; от 10 Гц до верхнего предела частоты соответствующей модификации

Номинальные значения полосы пропускания на уровне

от 1-10^-6 до 3 с шагом 1-2-3-5;

минус 3 дБ, МГц

4; 5; 6; 8; 10; 20

Спектральная плотность мощности фазовых шумов относительно несущей 1 ГГц в полосе пропускания 1 Гц, в полосе обзора не более 2,5 х offset**, для модификаций AkmeTech AT4052A/B/C/D/E/F/G/H, дБо/Гц, не более: при отстройке от несущей:

- 100 Гц

-95

- 1 кГц

-112

- 10 кГц

-122

- 100 кГц

-122

- 1 МГц

-135

Продолжение таблицы 3

1

2

- св. 40 до 50 ГГц

Для модификации AkmeTech АТ4082В: преДусилитель выключен

-148

- от 10 МГц до 100 МГц включ.

-149

- св. 100 МГц до 1,2 ГГц включ.

-152

- св. 1,2 до 2,2 ГГц включ.

-151

- св. 2,2 до 3,25 ГГц включ.

-150

- св. 3,25 до 5,25 ГГц включ.

-148

- св. 5,25 до 6,5 ГГц включ.

-144

- св. 6,5 до 8,4 ГГц преДусилитель включен

-142

- от 10 МГц до 100 МГц включ.

-156

- св. 100 МГц до 3,25 ГГц включ.

-161

- св. 3,25 до 5,25 ГГц включ.

-160

- св. 5,25 до 8,4 ГГц

Для модификаций AkmeTech AT4082D/E/F/H: преДусилитель выключен

-156

- от 10 МГц до 100 МГц включ.

-147

- св. 100 МГц до 1,2 ГГц включ.

-151

- св. 1,2 до 2,2 ГГц включ.

-150

- св. 2,2 до 3,25 ГГц включ.

-148

- св. 3,25 до 5,25 ГГц включ.

-145

- св. 5,25 до 6,5 ГГц включ.

-142

- св. 6,5 до 8,2 ГГц включ.

-140

- св. 8,2 до 18 ГГц включ.

-143

- св. 18 до 26,5 ГГц включ.

-137

- св. 26,5 до 40 ГГц включ.

-130

- св. 40 до 50 ГГц преДусилитель включен

-127

- от 10 МГц до 100 МГц включ.

-156

- св. 100 МГц до 3,25 ГГц включ.

-162

- св. 3,25 до 5,25 ГГц включ.

-160

- св. 5,25 до 8,4 ГГц включ.

-156

- св. 8,4 до 18 ГГц включ.

-157

- св. 18 до 26,5 ГГц включ.

-154

- св. 26,5 до 40 ГГц включ.

-151

- св. 40 до 50 ГГц

Для модификации AkmeTech AT4082L: преДусилитель выключен

-148

- от 10 МГц до 100 МГц включ.

-147

- св. 100 МГц до 1,2 ГГц включ.

-150

- св. 1,2 до 2,2 ГГц включ.

-149

- св. 2,2 до 3,25 ГГц включ.

-148

- св. 3,25 до 5,25 ГГц включ.

-145

- св. 5,25 до 6,5 ГГц включ.

-142

- св. 6,5 до 8,2 ГГц включ.

-140

- св. 8,2 до 18 ГГц включ.

-143

1

2

- св. 18 до 26,5 ГГц включ.

-137

- св. 26,5 до 40 ГГц включ.

-130

- св. 40 до 50 ГГц включ.

-127

- св. 50 до 54,8 ГГц включ.

-135

- св. 54,8 до 63,6 ГГц включ.

-133

- св. 63,6 до 67 ГГц

-131

преДусилитель включен

- от 10 МГц до 100 МГц включ.

-157

- св. 100 МГц до 3,25 ГГц включ.

-162

- св. 3,25 до 5,25 ГГц включ.

-161

- св. 5,25 до 8,2 ГГц включ.

-154

- св. 8,2 до 18 ГГц включ.

-156

- св. 18 до 26,5 ГГц включ.

-154

- св. 26,5 до 40 ГГц включ.

-151

- св. 40 до 48 ГГц включ.

-145

- св. 48 до 54,8 ГГц включ.

-146

- св. 54,8 до 63,6 ГГц включ.

-142

- св. 63,6 до 67 ГГц

-140

Неравномерность амплитудно-частотной характеристики относительно уровня опорного сигнала на частоте 500 МГц (А), ослабление входного аттенюатора 10 дБ, дБ:

Для модификаций AkmeTech AT4052A/B/C/D/E/F/G/H: преДусилитель выключен

- от 10 МГц до 4 ГГц включ.

±0,4

- св. 4 ГГц до 8 ГГц включ.

±0,5

- св. 8 до 18 ГГц включ.

±1,5

- св. 18 до 26,5 ГГц включ.

±2,0

- св. 26,5 до 45 ГГц включ.

±2,5

- св. 45 до 50 ГГц

±3,0

преДусилитель включен

- от 10 МГц до 4 ГГц включ.

±1,0

- св. 4 ГГц до 8 ГГц включ.

±1,5

- св. 8 до 18 ГГц включ.

±2,5

- св. 18 до 45 ГГц включ.

±3,0

- св. 45 до 50 ГГц

±3,5

Для модификации AkmeTech AT4082B: преДусилитель выключен

- от 10 МГц до 100 МГц включ.

±0,5

- св. 100 МГц до 3,25 ГГц включ.

±0,4

- св. 3,25 до 5,25 ГГц включ.

±0,5

- св. 5,25 Гц до 8,4 ГГц

±0,5

преДусилитель включен

- от 10 МГц до 100 МГц включ.

±0,8

- св. 100 МГц до 3,25 ГГц включ.

±0,7

- св. 3,25 до 5,25 ГГц включ.

±0,8

- св. 5,25 Гц до 8,4 ГГц

±0,9

1

2

Для модификаций AkmeTech AT4082D/E/F/H: преДусилитель выключен

- от 10 МГц до 100 МГц включ.

±0,5

- св. 100 МГц до 3,25 ГГц включ.

±0,4

- св. 3,25 до 8,2 ГГц включ.

±0,5

- св. 8,2 до 18 ГГц включ.

±1,5

- св. 18 до 26,5 ГГц включ.

±1,8

- св. 26,5 до 40 ГГц включ.

±2,5

- св. 40 до 50 ГГц

±2,8

преДусилитель включен

- от 10 МГц до 100 МГц включ.

±0,5

- св. 100 МГц до 3,25 ГГц включ.

±0,7

- св. 3,25 до 5,25 ГГц включ.

±0,8

- св. 5,25 до 8,2 ГГц включ.

±0,9

- св. 8,2 до 18 ГГц включ.

±2,0

- св. 18 до 26,5 ГГц включ.

±2,3

- св. 26,5 до 40 ГГц включ.

±2,8

- св. 40 до 50 ГГц

±3,0

Для модификации AkmeTech AT4082L: преДусилитель выключен

- от 10 МГц до 100 МГц включ.

±0,5

- св. 100 МГц до 3,25 ГГц включ.

±0,4

- св. 3,25 до 5,25 ГГц включ.

±0,5

- св. 5,25 до 8,2 ГГц включ.

±0,5

- св. 8,2 до 18 ГГц включ.

±1,5

- св. 18 до 26,5 ГГц включ.

±1,8

- св. 26,5 до 40 ГГц включ.

±2,5

- св. 40 до 48 ГГц включ.

±2,8

- св. 48 до 67 ГГц

±3,0

преДусилитель включен

- от 10 МГц до 100 МГц включ.

±0,5

- св. 100 МГц до 3,25 ГГц включ.

±0,7

- св. 3,25 до 5,25 ГГц включ.

±0,8

- св. 5,25 до 8,2 ГГц включ.

±0,9

- св. 8,2 до 18 ГГц включ.

±2,0

- св. 18 до 26,5 ГГц включ.

±2,3

- св. 26,5 до 40 ГГц включ.

±2,8

- св. 40 до 48 ГГц включ.

±3,0

- св. 48 до 67 ГГц

±3,5

Пределы допускаемой абсолютной погрешности измерений мощности (внутренний аттенюатор 10 дБ, предусилитель выкл., значения входного сигнала от минус 50 до минус 10 дБ (1 мВт), Fnч от 1 Гц до 1 МГц), дБ:

- на опорной частоте 500 МГц

±0,24

- от 10 МГц до верхнего предела частот

±(0,24 + A)

1

2

Уровень остаточных откликов, внутренний аттенюатор 0 дБ, от 1 МГц до 8 ГГц, дБ (1 мВт), не более

-90

Анализ аналоговой модуляции (опция S09)

Диапазон измерений коэффициента амплитудной модуляции (Кам), %

от 1 до 100

Пределы допускаемой абсолютной погрешности измерений КАМ при частоте модулирующего сигнала от 30 Гц до 1 МГц, %

±(0,01-Кам + 0,1)

Диапазон измерений девиации частоты (Л/), Гц

от 5 до V10⁷

Пределы допускаемой абсолютной погрешности измерений девиации частоты при частоте модулирующего сигнала от 20 Гц до 1 МГц, Гц

±(0,01-4/ + 5)

Векторный анализ сигналов (опция S12)

Остаточное среднеквадратическое значение векторной ошибки модуляции для модуляции QPSK и частоты несущей 1 ГГц в зависимости от скорости модуляции, %, не более

скорость модуляции:

• - 100 кГц

• - 1 МГц

• - 10 МГц

0,6

0,6

4,0

* где T - количество лет с даты выпуска или последней подстройки опорного генератора;

** offset - значение отстройки от несущей на частоте 1 ГГц.

Наименование характеристики

Значение

Масса (без опций), кг, не более

- модификации AkmeTech AT4052A/B/C/D/E/F/G/H

23

- модификации AkmeTech AT4082B/D/E/F/H/L

35

Габаритные размеры, мм, не более

Модификации AkmeTech AT4052A/B/C/D/E/F/G/H -ширина^хдлина^хвысота

430x454x181

Модификации AkmeTech AT4082B/D/E/F/H/L -ширина^хдлина^хвысота

430x454x226

Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В

от 220 до 240

Рабочие условия эксплуатации:

- температура окружающей среды, °C

от +20 до +30

- относительная влажность, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106
