Номер по Госреестру СИ: 96120-25
96120-25 Анализаторы сигналов
(SPN9026A)
Назначение средства измерений:
Анализаторы сигналов SPN9026A (далее - анализаторы) предназначены для измерений амплитудно-частотных характеристик и параметров спектра радиотехнических сигналов, а также параметров модулированных сигналов.

Внешний вид.
Анализаторы сигналов
Рисунок № 1

Внешний вид.
Анализаторы сигналов
Рисунок № 2

Внешний вид.
Анализаторы сигналов
Рисунок № 3
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) анализаторов выполняет функции задания режимов работы, обработки входного сигнала, отображения результатов измерений в графической и цифровой формах и устанавливается предприятием-изготовителем. ПО предназначено только для работы с анализаторами и не может быть использовано отдельно от их измерительно-вычислительной платформы.
Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов за пределы допускаемых значений.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
А.24.57 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель анализаторов в виде наклейки в месте, указанном на рисунке 1, и на титульный лист формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации СФМА.411259.005 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
ГОСТ Р 8.717-2010 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Технические условия СФМА.411259.005 ТУ «Анализатор сигналов SPN9026A. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Спектран» (ООО «Спектран»)
ИНН 6450607692
Юридический адрес: 410012, Саратовская обл., г.о. город Саратов, г. Саратов, ул. Московская, д. 66, помещ. 37
Телефон/факс: +7 (8452) 74-03-22
E-mail: info@spektran.org
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д.31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Спектран» (ООО «Спектран»)
ИНН 6450607692
Юридический адрес: 410012, Саратовская обл., г.о. город Саратов, г. Саратов, ул. Московская, д. 66, помещ. 37
Телефон/факс: +7 (8452) 74-03-22
E-mail: info@spektran.org
Изготовители
Общество с ограниченной ответственностью «Спектран» (ООО «Спектран»)
ИНН 6450607692
Юридический адрес: 410012, Саратовская обл., г.о. город Саратов, г. Саратов, ул. Московская, д. 66, помещ. 37
Адрес места осуществления деятельности: 410012, Саратовская обл., г. Саратов, ул. Московская, д. 66, литер 1, этаж 2
Телефон/факс: +7 (8452) 74-03-22
E-mail: info@spektran.org
Общество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ «СПЕКТРАН»
(ООО «НПП «Спектран»)
ИНН 6452135967
Адрес: 410012, Саратовская обл., г. Саратов, ул. Московская, д. 66, помещ. 37 Телефон/факс: +7 (8452) 74-03-22
E-mail: info@spektran.org
Анализаторы сигналов SPN9026A представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники, которые отображают амплитуды спектральных компонент в зависимости от частоты.
Принцип действия анализаторов основан на гетеродинном переносе анализируемого сигнала на промежуточную частоту (далее - ПЧ) и последующем его аналогово-цифровом преобразовании и цифровой обработке. Расчет параметров анализируемого сигнала осуществляется с помощью встроенного программного обеспечения и устанавливаемых измерительных приложений.
Цифровая обработка сигналов обеспечивает измерения параметров сигнала с амплитудной, частотной или фазовой модуляцией.
Конструктивно анализаторы выполнены в виде переносного моноблока на базе персонального компьютера, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей (далее - ЖК-дисплей).
Управления операциями меню, а также задание рабочих режимов анализаторов производится с помощью клавиатуры передней панели.
Результаты измерений выводятся на ЖК-дисплей в графической и цифровой формах.
При задании режимов работы и отображении информации в анализаторах возможен интерактивный способ взаимодействия с пользователем на базе операционной системы Microsoft Windows 7.
В целях предотвращения несанкционированной настройки и вмешательства анализаторы имеют защитную наклейку изготовителя на задней и боковой панелях корпуса.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится методом гравировки на планку на задней панели корпуса.
Знак поверки может наноситься методом наклейки на верхнюю часть корпуса анализатора.
Общий вид анализаторов приведен на рисунках 1 - 3.
спсатгки
Место для нанесения знака утверждения типа
Место для нанесения знака поверки

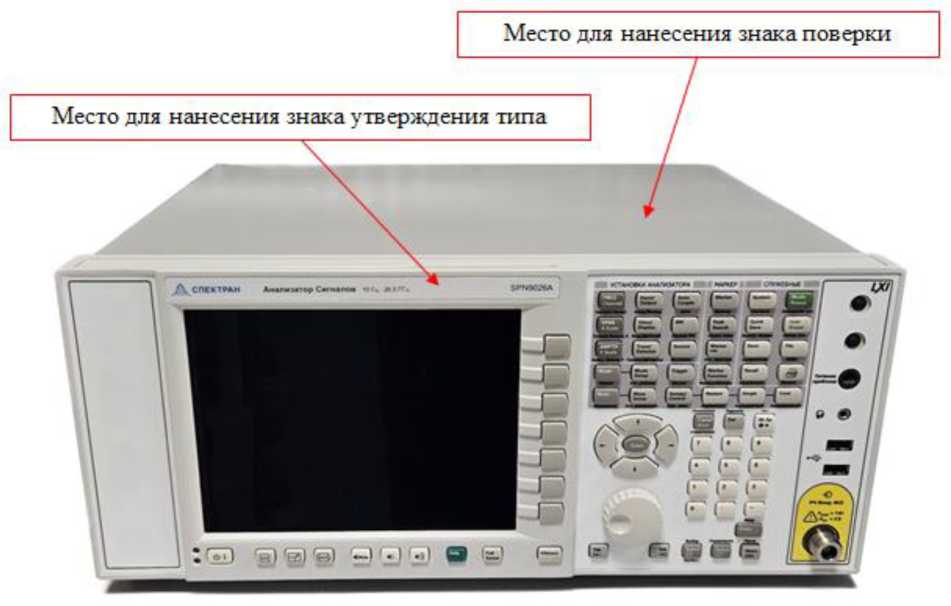

Рисунок 1 - Общий вид анализатора сигналов SPN9026A
Место нанесения пломбы в виде наклейки
Место нанесения серийного номера

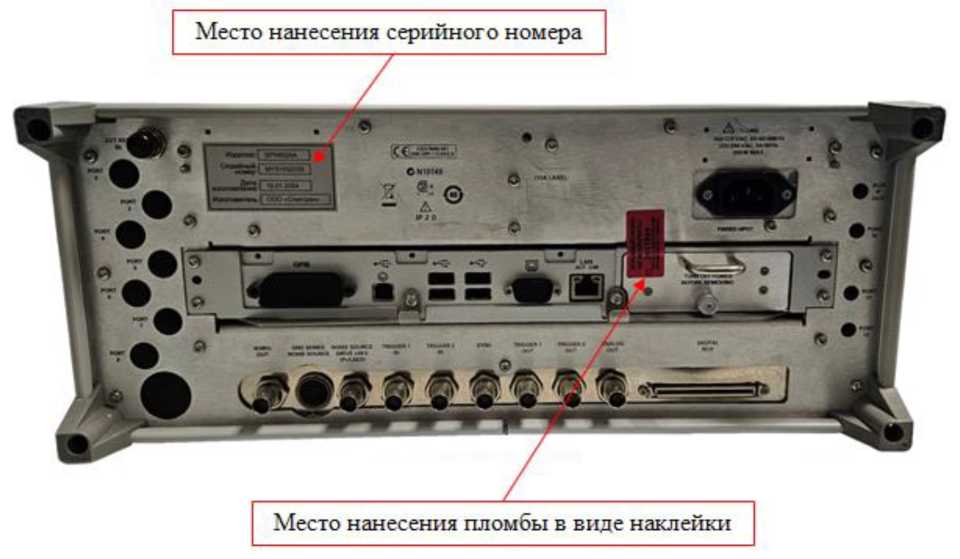

Рисунок 2 - Задняя панель корпуса анализатора сигналов SPN9026A

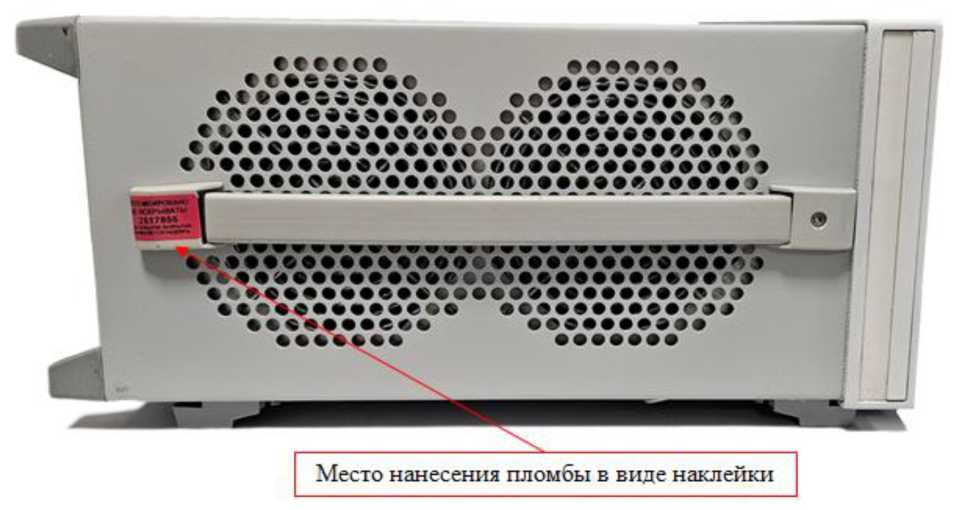

Рисунок 3 - Боковая панель корпуса анализатора сигналов SPN9026A
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот, Гц |
от 10 до 26,5409* |
Продолжение таблицы 2
|
1 |
2 | ||
|
Пределы допускаемой относительной |
±(ТА + Ts + С), | ||
|
погрешности частоты внутреннего |
где Т - время, прошедшее с момента последней | ||
|
опорного генератора 8/ген |
калибровки опорного генератора | ||
|
А = ±1- |
10-7/год - старение |
опорного | |
|
генератора | |||
|
Ts = ±540-8 |
- температурная |
стабильность | |
|
опорного генератора | |||
|
С = ±4П0-8 - |
начальная |
погрешность | |
|
калибровки опорного генератора | |||
|
Пределы допускаемой абсолютной |
±(/-3/ген + 0,0025 •S + 0,05 •RBW + 0,5 •HR + 2), | ||
|
погрешности измерений частоты |
где f - частота маркера | ||
|
входного сигнала Af, Гц |
SfreH - относительная погрешность частоты | ||
|
внутреннего опорного генератора | |||
|
s - установленный диапазон |
развертки | ||
|
частоты | |||
|
RBW - установленная полоса |
пропускания | ||
|
фильтра ПЧ | |||
|
HR - установленное разрешение |
по частоте, | ||
|
определяемое как отношение диапазона развертки | |||
|
частоты к числу |
точек перестройки частоты | ||
|
Пределы допускаемой абсолютной погрешности измерений уровня входной мощности, дБ: - в диапазоне от минус 50 до 23 дБ (1 мВт), предусилитель выключен в | |||
|
диапазоне частот: | |||
|
- от 9 кГц до 10 МГц включ. |
±1,20 | ||
|
- на частоте 50 МГц |
±0,40 | ||
|
- св. 10 МГц до 3,6 ГГц включ. |
±1,00 | ||
|
- св. 3,6 до 7,0 ГГц включ. |
±2,40 | ||
|
- св. 7,0 до 13,6 ГГц включ. |
±2,90 | ||
|
- св. 13,6 до 22,0 ГГц включ. |
±3,40 | ||
|
- св. 22,0 до 26,5 ГГц |
±3,60 | ||
|
- в диапазоне от минус 50 до 23 дБ (1 мВт), | |||
|
предусилитель включен в диапазоне частот от 100 кГц до 3,6 ГГц включ. - в диапазоне от минус 50 до 15 дБ (1 мВт), предусилитель включен в диапазоне |
±1,27 | ||
|
частот: | |||
|
- св. 3,6 до 7,0 ГГц включ. |
±3,06 | ||
|
- св. 7,0 до 26,5 ГГц |
±4,19 | ||
|
Диапазон измерений коэффициентов амплитудной модуляции М, % |
от 0,1 до 100,0 | ||
|
Пределы допускаемой абсолютной погрешности измерений коэффициентов амплитудной модуляции М в диапазоне |
±(0,005^М + 0,1) | ||
|
Fm от 0,03 до 200 кГц, % |
Продолжение таблицы 2
|
1 |
2 |
|
КСВН входа «РЧ» в диапазоне частот, не более: от 100 кГц до 20 ГГц включ. св. 20 до 26,5 ГГц |
2 2,5 |
|
* в диапазоне частот от 10 Гц до 10 МГц использовать развязку по постоянному току | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Соединитель входа «РЧ» |
Тип N, гнездо |
|
Параметры электрического питания: напряжение переменного тока частотой (50±0,5) Гц, В |
от 198 до 242 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
368х426х177 |
|
Масса, кг, не более |
16 |
|
Рабочие условия эксплуатации:
|
от 0 до +55 80 |
