Номер по Госреестру СИ: 96123-25
96123-25 Приборы оптические координатно-измерительные бесконтактные
(Navi)
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 1
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 2
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 3
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 4
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 5
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 6
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 7
Общие сведения
Дата публикации - 18.08.2025
Срок свидетельства - 13.08.2030
Номер записи - 4b81fb9e-fd72-7fba-1ab9-7bfa0dd19216
ID в реестре СИ - 1426741
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
RS-11N, RS-11,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Интегрированные Интеллектуальные Системы"
Страна - РОССИЯ
Населенный пункт - 143910, Московская обл., г. Балашиха, ул. Калинина, д. 17/10, к. 2, Художественная мастерская (3)
Уведомление о начале осуществления предпринимательской деятельности -
Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.
Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.
Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.
В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.
Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1684 от 2025.08.13 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Приборы оптические координатно-измерительные бесконтактные (Navi)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Интегрированные Интеллектуальные Системы"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96123-25 13.08.2030 |
Приборы оптические координатно-измерительные бесконтактные, Navi Общество с ограниченной ответственностью "Интегрированные Интеллектуальные Системы" (РОССИЯ 143910, Московская обл., г. Балашиха, ул. Калинина, д. 17/10, к. 2, Художественная мастерская (3)) |
ОТ МП |
1 год |
Кто поверяет Приборы оптические координатно-измерительные бесконтактные (Navi)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Приборы оптические координатно-измерительные бесконтактные (Navi)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с приборами используется метрологически значимое программное обеспечение (далее - ПО) «Coord measuring», «MetriiScan», «Polyworks inspector», «Geomagic Control X», «PolyWorks Metrology Suite», «Gom inspect», устанавливаемое на локальном персональном компьютере, предназначенного для обеспечения взаимодействия узлов прибора, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
|
Идентификационные данные (признаки) |
Значение | |||||
|
Идентификационное наименование ПО |
Coord measuring* |
MetriiScan |
Polyworks inspector* |
Geomagic Control X* |
PolyWorks Metrology Suite* |
Gom inspect |
|
Номер версии (идентификационный номер ПО) |
6.Х |
6.Х |
20ХХ |
20ХХ.Х.Х |
20ХХ |
2.Х.Х |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
- |
- |
- |
- |
|
* - по заказу | ||||||
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2.2.1 «РАБОТА С ПО. МЕТОДЫ ИЗМЕРЕНИЙ» документа «Приборы оптические координатно-измерительные бесконтактные Navi. Руководство по эксплуатации. СКАН.401162.001-2024 РЭ».
Нормативные и технические документы
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-0350
E-mail: info@autoprogress-m.ru
Правообладатель
Общество с ограниченной ответственностью «Интегрированные Интеллектуальные Системы»(ООО «ИИС»)
ИНН 5001091708
Юридический адрес: 143910, Московская обл., г. Балашиха, ул. Калинина, д. 17/10, к. 2, Художественная мастерская (3)
Телефон: +7(495)529-63-56
E-mail: info@ii-system.ru
Общество с ограниченной ответственностью «Интегрированные Интеллектуальные Системы»
(ООО «ИИС»)
ИНН 5001091708
Адрес: 143910, Московская обл., г. Балашиха, ул. Калинина, д. 17/10, к. 2, Художественная мастерская (3)
Телефон: +7(495)529-63-56
E-mail: info@ii-system.ru
Принцип действия приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов бесконтактным методом с помощью ручного лазерного сканера, положение в пространстве которого определяется методом оптической триангуляции по размещённым на объекте сканирования оптическим рефлекторам и дальнейшем построении по полученным данным трёхмерной модели в виде облака точек. Между любыми из определённых точек можно провести линейные измерения.
Конструктивно приборы состоят из лазерных излучателей и двух камер, помещённых в корпус специальной формы, а также соединительного кабеля для подключения к персональному компьютеру и источнику питания.
На корпусе приборов с тыльной стороны располагаются функциональные клавиши, позволяющие управлять процессом измерений и параметрами получаемого изображения, а также разъём для подключения кабеля соединения с персональным компьютером и разъём для подключения кабеля питания. В верхней части приборов располагается индикаторная лампа, предназначенная для помощи оператору с определением оптимальной дистанции сканирования.
Для повышения точности измерений возможно использование устройства оптического координатно-измерительного фотограмметрического FS (далее - устройство FS). При помощи устройства FS проводится построение базовой модели позиционирования, и после ее обработки с помощью программного обеспечения она загружается в проект проведения измерений, где используется в качестве основной системы позиционирования.
К средствам измерений данного типа относятся приборы оптические координатноизмерительные бесконтактные Navi модификаций RS-1N, RS-3N, RS-5N-1, RS-5N, RS-7N-1, RS-7N, RS-9N-1, RS-9N, RS-11-1, RS-11, RS-11N-1, RS-11N, которые различаются между собой внешним видом, значениями метрологических характеристик, массой и габаритными размерами.
Пломбирование крепёжных винтов корпуса приборов не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер приборов в числовом и буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на нижней части корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид приборов оптических координатно-измерительных бесконтактных Navi представлен на рисунке 1.
Общей вид места расположения маркировочной таблички приборов оптических координатно-измерительных бесконтактных Navi представлено на рисунке 2.

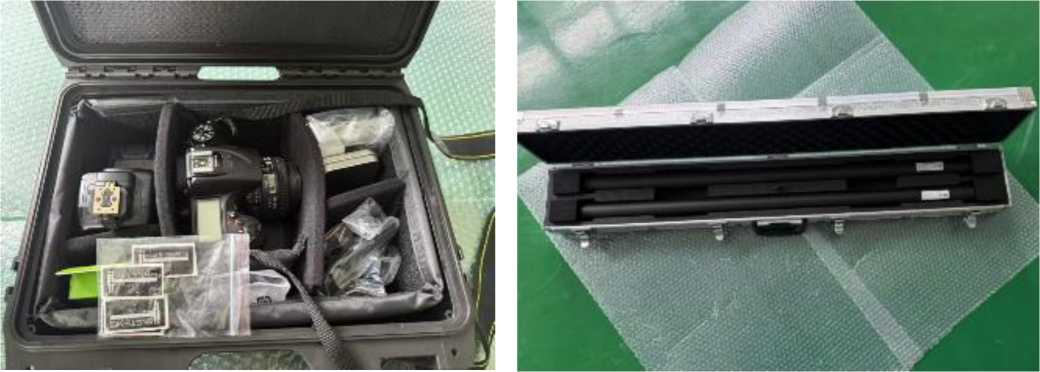

Общий вид устройства FS представлен на рисунке 3.
Общий вид маркировочной таблички c местом указания заводского номера и расположения знака утверждения типа представлены на рисунке 4.
местом
а)
б) в)
г) д) е)
ж)

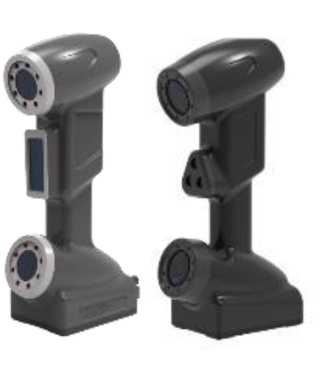

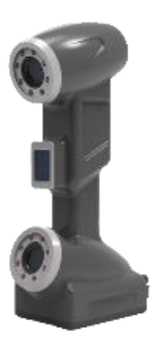

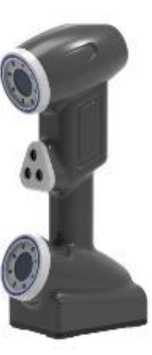

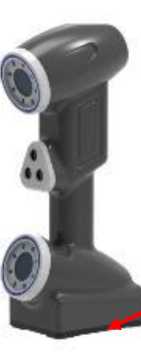

Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных Navi с местом расположения маркировочной таблички а) модификации RS-1N;
б) модификации RS-3N; в) модификации RS-5N, RS-5N-1; г) модификации RS-7N-1, RS-7N; д) модификации RS-9N-1, RS-9N; е) модификации RS-11-1, RS-11; ж) модификации RS-11N-1, RS-11N.

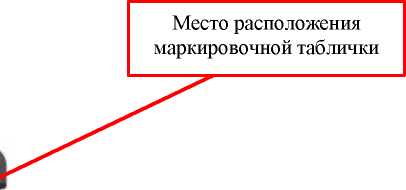

Рисунок 2 - Общий вид места расположения маркировочной таблички приборов оптических координатно-измерительных бесконтактных Navi
Рисунок 3 - Общий вид устройства FS
Место расположения знака утверждения типа

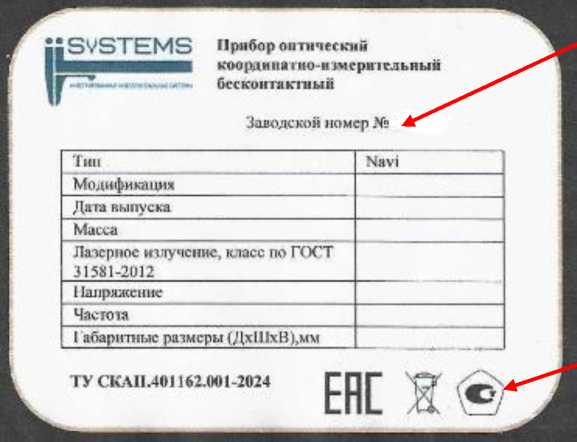

Рисунок 4 - Общий вид маркировочной таблички c местом указания заводского номера и местом расположения знака утверждения типа
