Номер по Госреестру СИ: 96124-25
96124-25 Расходомеры многофазные
(SPMF-P)
Назначение средства измерений:
Расходомеры многофазные SPMF-P (далее по тексту — расходомеры) предназначены для непрерывного автоматизированного измерения массы и массового расхода скважинной жидкости, массы и массового расхода скважинной жидкости за вычетом массы воды и попутного нефтяного газа, а также объема и объемного расхода свободного попутного нефтяного газа, приведенного к стандартным условиям, смеси без предварительной сепарации нефтегазоводяной смеси.
Внешний вид.
Расходомеры многофазные
Рисунок № 1
Внешний вид.
Расходомеры многофазные
Рисунок № 2
Общие сведения
Дата публикации - 18.08.2025
Срок свидетельства - 13.08.2030
Номер записи - c28256b5-ebd4-15d6-0a7d-d000060d7468
ID в реестре СИ - 1426740
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Chengdu Sea Pioneers Technology CO., Ltd.
Страна - КИТАЙ
Населенный пункт - Провинция Сычуань, г. Чэнду, район Шуанлю, Четвертая дорога аэропорта, № 2666, научно-технический парк Хаолан, зона 12, № 502
Уведомление о начале осуществления предпринимательской деятельности -
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1684 от 2025.08.13 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Расходомеры многофазные (SPMF-P)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Chengdu Sea Pioneers Technology CO., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96124-25 13.08.2030 |
Расходомеры многофазные, SPMF-P Chengdu Sea Pioneers Technology CO., Ltd. (КИТАЙ Провинция Сычуань, г. Чэнду, район Шуанлю, Четвертая дорога аэропорта, № 2666, научно-технический парк Хаолан, зона 12, № 502) |
ОТ МП |
4 года |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Расходомеры многофазные (SPMF-P)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 3 | 1 | 3 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Расходомеры многофазные (SPMF-P)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) расходомеров состоит из ПО вычислителя потока (ПО ВП) и сервисного ПО, устанавливаемого на персональном компьютере обслуживающего персонала.
ПО ВП является метрологически значимым, и обеспечивает:
-
- сбор и обработку данных фотонного квантового зонда и многопараметрического датчика;
-
- хранение измеренных и рассчитанных величин;
-
- формирование и хранение отчетов;
-
- расчет метрологических параметров по математической модели;
-
- обмен информацией (в том числе метрологически значимой) с системой управления верхнего уровня по протоколам Modbus RTU.
Сервисное ПО не является метрологически значимым и обеспечивает:
-
- интерфейс для конфигурации расходомера;
-
- представление измеренных, рассчитанных величин, отчетов; - настройки подключения расходомера для передачи данных.
Ограничение доступа к метрологически значимой части ПО в целях предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажениям результатов измерений, обеспечивается путем ограничения доступа к вычислителю потока, установки паролей и ограничения доступных функций для персонала, а также ведением журнала с фиксацией времени и описанием производимых манипуляций.
Метрологически значимое ПО устанавливается на заводе изготовителе и может быть изменено или заменено только заводом изготовителем.
Наименования ПО ВП и идентификационные данные указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FlwRayMeter |
|
Номер версии (идентификационный номер ПО) |
не ниже 2.0 |
|
Цифровой идентификатор ПО |
Не применяется |
Уровень защиты ПО ВП от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, прикрепленную к корпусу расходомера, методом лазерной гравировки и/или на титульном листе руководства по эксплуатации расходомера типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3.6.1 «Сведения о методиках (методах) измерений» руководства по эксплуатации Расходомеры многофазные SPMF-P.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.2.1, п. 6.5);
ГОСТ Р 8.1016-2022 «ГСИ. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования»;
ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»;
Стандарт предприятия Q/91510100MA656NCW6L.02.02-2023.
Правообладатель
Chengdu Sea Pioneers Technology CO., Ltd., Китай
Адрес: Китай, провинция Сычуань, г. Чэнду, район Шуанлю, Четвертая дорога аэропорта, №2666, научно-технический парк Хаолан, зона 12, №502
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон: +7(843) 272-70-62
Факс: +7(843) 272-00-32
E-mail: office@vniir.org
Правообладатель
Chengdu Sea Pioneers Technology CO., Ltd., Китай
Адрес: Китай, провинция Сычуань, г. Чэнду, район Шуанлю, Четвертая дорога аэропорта, №2666, научно-технический парк Хаолан, зона 12, №502
Принцип действия расходомеров основан на комбинации трубы Вентури и модуля определения фазовых фракций.
При прохождении потока смеси в трубе Вентури возникает перепад давления, что позволяет измерять массовый расход нефтегазоводяной смеси. Блок фотонного квантового зонда фиксирует рассеивание фотонно-квантового излучения, проходящего через нефтегазоводяную смесь, на трех энергетических уровнях, и предоставляет информацию о соотношении фракций нефтегазоводяной смеси.
Расходомер выполнен в едином корпусе и состоит из измерительного модуля и вычислителя потока.
В состав измерительного модуля входят:
-
- труба Вентури;
-
- многопараметрический датчик (абсолютного давления, перепада давления, температуры)
-
- фотонный квантовый зонд, включающий в себя: е фотонный квантовый источник излучения;
-
- фотонный квантовый детектор.
Вычислитель потока - электронный компонент на базе высокопроизводительного микропроцессора, предназначенный для вычислений и обработки измерительной информации.
Расходомер может быть изготовлен в типоразмерах, отличающихся основным условным диаметром от 25 до 200 мм, сужением трубки Вентури, а также материалом изготовления смачиваемых поверхностей и расчетным давлением.
Заводской номер и знак утверждения типа расходомеров наносится методом лазерной гравировки на маркировочную табличку, которая крепится на корпусе расходомера. Формат нанесения заводского номера - буквенно-цифровой.
Общий вид расходомера и место обозначения заводского номера и знака утверждения типа приведены на рисунке 1.
Место нанесения маркировочной таблички МФР SPMF-P, на котором указывается х заводской номер и \ наносится знак \ 1Г1
утверждения типа жР

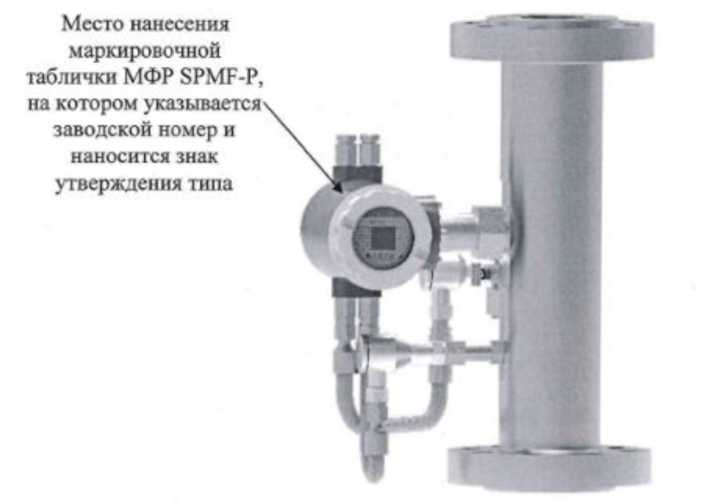

Рисунок 1 - Общий вид расходомеров SPMF-P и место обозначения заводского номера и знака утверждения типа
Место нанесения пломбировочной наклейки

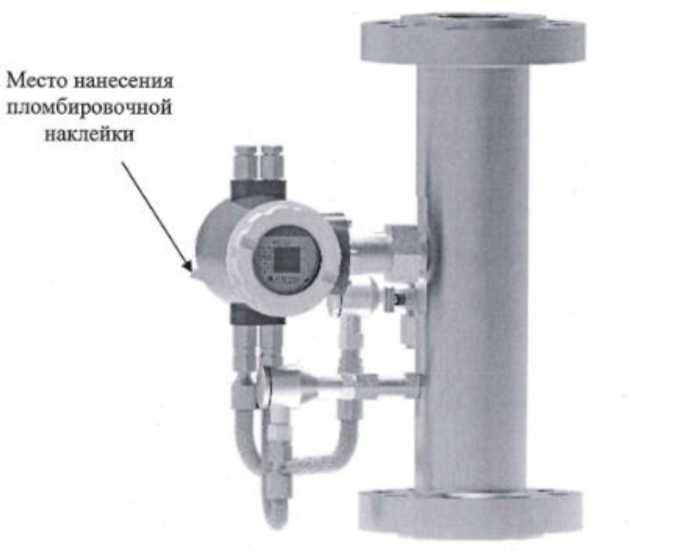

Рисунок 2 - Место нанесения пломбы расходомера SPMF-P
Для ограничения доступа к местам настройки (регулировки), оболочка вычислителя расхода пломбируется пломбировочными наклейками. Место нанесения пломбировочной наклейки показано на рисунке 2.
Общий вид маркировочной таблички приведен на рисунке 3.
Многофазный Расходомер £
* 14МП*
НеыажиышО лиметр > DN50
Беп-фал^ 05
среды. 0-И*ХН
I. 24VDC
ПРЕДУПРЕЖДЕНИЕ; НЕ ОТКРЫВАТЬ ПОД НАПРЯЖЕНИЕМ!
■С’ Chengdu Sea Pioneers Technology Co. .Ltd
Рисунок 3 - Общий вид маркировочной таблички расходомера SPMF-P
Комплектность расходомера приведена в таблице 5.
Таблица 5 - Комплектность расходомера
|
Наименование |
Обозначение |
Количество, шт. (экз.) |
|
Расходомер многофазный |
SPMF-P |
1 шт. |
|
ПО сервисное |
- |
1 шт. |
|
Комплект запасных частей, инструментов и принадлежностей (ЗИП) |
- |
1 комплект |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Паспорт |
SPMF-P.P001.0001.2023 ПС |
1 шт. |
|
Методика поверки поставляется по требованию потребителя. | ||
Метрологические, основные технические характеристики и показатели надежности расходомеров, приведены в таблицах 2, 3 и 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода скважинной жидкости, т/ч1) |
от 0,1 до 500 |
|
Диапазон измерений объемного расхода свободного попутного нефтяного газа в рабочих условиях, м3/ч2) |
от 0,1 до 3080 |
|
Диапазон измерений объема и объемного расхода свободного попутного нефтяного газа, приведенного к стандартным условиям, м3/ч3) |
от 0,1 до 70000 |
|
Пределы допускаемой основной относительной погрешности измерения массы и массового расхода скважинной жидкости, % |
± 2,5 |
|
Пределы допускаемой основной относительной погрешности измерений массы и массового расхода скважинной жидкости за вычетом массы воды и попутного нефтяного газа, при содержании воды в скважинной жидкости (в объемных долях), % | |
|
- от 0 % до 70 % |
±6 |
|
- св. 70 % до 95 % |
±15 |
|
- св. 95 % |
не нормируется |
|
Пределы допускаемой основной относительной погрешности измерений объема и объемного расхода свободного попутного нефтяного газа в рабочих условиях смеси, % |
±5 |
|
Пределы допускаемой основной относительной погрешности измерений объема и объемного расхода свободного попутного нефтяного газа, приведенного к стандартным условиям, % |
±5 |
| |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Диаметр условного прохода, мм (“) |
от 25 до 200 (от 1 до 8) |
|
Измеряемая среда |
Нефтегазоводяная смесь |
|
Объемное содержание газа в потоке (GVF), % |
от 0 до 90 |
|
Диапазон измерений объемной доли воды в скважинной жидкости (обводненности), % |
от 0 до 100 |
|
Плотность измеряемой среды, кг/м3, не более |
1200 |
|
Диапазон температуры измеряемой среды, °С |
от - 30* до +125 |
|
Давление в линии измерения, МПа, не более |
34,5 |
|
Маркировка взрывозащиты |
1 Ex db IIB T4 Gb X |
П Продолжение таблицы 3
|
Наименование параметра |
Значение |
|
Параметры питания электрических цепей: - напряжение постоянного тока, В |
24 ±2,4 |
|
- частота, Гц (применимо только при выборе импульсного источника питания AC/DC) |
50±1 |
|
- потребляемая мощность, кВ^А, не более |
20 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от - 60 до + 85 |
|
- относительная влажность, %, не более |
95 |
|
Габаритные размеры, мм, не более - высота |
1000 |
|
- ширина |
1050 |
|
- длина |
950 |
|
Масса, кг, не более |
1000 |
|
Примечание: * - при условии сохранения текучести измеряемой среДы | |
Таблица 4 - Показатели надежности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч, не менее |
100 000 |
|
Средний срок службы, лет, не менее |
25 |
