Номер по Госреестру СИ: 96125-25
96125-25 Установки измерительные мобильные
(УЗМ "СИАМ")
Назначение средства измерений:
Установки измерительные мобильные УЗМ «СИАМ» (далее по тексту - установки) предназначены для измерения в автоматическом режиме дебита скважинной жидкости, скважинной жидкости без учета воды и свободного попутного нефтяного газа, приведенного к стандартным условиям, в составе нефтегазоводяной смеси.
Внешний вид.
Установки измерительные мобильные
Рисунок № 1
Внешний вид.
Установки измерительные мобильные
Рисунок № 2
Общие сведения
Дата публикации - 18.08.2025
Срок свидетельства -
Номер записи - e3e125ad-a439-fd40-aef2-9a47f52afd74
ID в реестре СИ - 1426739
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью Томское научно-производственное и внедренческое общество "СИАМ"
Страна - РОССИЯ
Населенный пункт - 634003, г. Томск, ул. Белая, д. 3
Уведомление о начале осуществления предпринимательской деятельности -
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1684 от 2025.08.13 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Установки измерительные мобильные (УЗМ "СИАМ")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Томское научно-производственное и внедренческое общество "СИАМ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96125-25 |
Установки измерительные мобильные, УЗМ "СИАМ" Общество с ограниченной ответственностью Томское научно-производственное и внедренческое общество "СИАМ" (РОССИЯ 634003, г. Томск, ул. Белая, д. 3) |
ОТ МП |
1 год |
Кто поверяет Установки измерительные мобильные (УЗМ "СИАМ")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Установки измерительные мобильные (УЗМ "СИАМ")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) установок обеспечивает реализацию функций установок.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части программного обеспечения и измеренных (вычисленных) данных. ПО на метрологические характеристики установок влияние не оказывает.
Идентификационные данные программного обеспечения (далее - ПО) установок приведены в таблице 2.
|
Идентификационные данные (признаки) |
Значение | |
|
Комплекс измерительновычислительный* |
АРМ оператора | |
|
Идентификационное наименование ПО |
Не применимо |
MZU SIAM |
|
Номер версии (идентификационный номер) ПО |
Не применимо |
2.0 |
|
Цифровой идентификатор ПО |
Не применимо |
1105908812 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
Не применимо |
CRC32 |
|
* - В «МЗУ «СИАМ» в одном ПО реализован измерительно-вычислительный функционал и функции АРМ оператора установки. | ||
Знак утверждения типа
Знак утверждения типананосится на титульный лист технических условий, руководства по эксплуатации и паспорта установок типографским способом, на таблички блока технологического, блока контроля и управления - методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «ГСИ. Масса скважинной жидкости и объем попутного нефтяного газа. Методика измерений с применением установок измерительных мобильных УЗМ «СИАМ», утвержденном ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» от 31 августа 2023 г. (свидетельство об аттестации № RA.RU.313391/9409-23 от 31.08.2023 г., регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2023.46673).
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
ГОСТ Р 8.1016-2022 «Государственная система обеспечения единства измерений. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования» (п. 6.2);
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.2.1, п. 6.5);
ТУ 26.51.52-001-20690774-2023 Технические условия «Установки измерительные мобильные УЗМ «СИАМ-Х-YYY-ZZ».
ПравообладательОбщество с ограниченной ответственностью Томское научно-производственное и внедренческое общество «СИАМ»
(ООО ТНПВО «СИАМ»)
ИНН: 7021048359
Юридический адрес: Российская Федерация, 634003, г. Томск, ул. Октябрьская, д. 10А Телефон (факс): +7 (3822) 90-00-08
E-mail: tnpvo@integra.ru
Изготовитель
Общество с ограниченной ответственностью Томское научно-производственное и внедренческое общество «СИАМ»
(ООО ТНПВО «СИАМ»)
ИНН: 7021048359
Юридический адрес: Российская Федерация, 634003, г. Томск, ул. Октябрьская, д. 10А Адрес места осуществления деятельности: Российская Федерация, 634003, г. Томск, ул. Белая, д. 3.
Телефон (факс): +7 (3822) 90-00-08
E-mail: tnpvo@integra.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон: +7(843) 272-70-62
Факс: +7(843)272-00-32
E-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью Томское научно-производственное и внедренческое общество «СИАМ»(ООО ТНПВО «СИАМ»)
ИНН: 7021048359
Юридический адрес: Российская Федерация, 634003, г. Томск, ул. Октябрьская, д. 10А Телефон (факс): +7 (3822) 90-00-08
E-mail: tnpvo@integra.ru
Принцип действия основан на использовании предварительного разделения измеряемой среды на газ и жидкость с помощью гравитационного сепаратора, входящего в состав установки, и последующим измерением массы и массового расхода жидкости, объема и объемного расхода нефтяного газа.
В сепараторе происходит разделение продукции нефтяных скважин на жидкую и газовую фазы. Сепаратор имеет две выходных линии - газовую и жидкостную. На линиях установлены средства измерений для прямых измерений. Газовая фаза измеряется датчиками расхода газа ДРГ.М. Жидкая фаза измеряется метод прямого динамического измерения на базе кориолисового массового расходомера счетчик-расходомер массовый ЭЛМЕТРО-Фломак.
Содержание объемной доли воды в жидкой фазе определяется одним из двух способов: прямым методом измерения объемной доли воды в нефти поточным влагомером или косвенным методом расчета объемной доли воды в нефти по измеренному значению плотности жидкости.
В установке реализован проточный режим измерения скважинной жидкости (одновременный выпуск жидкой и газовой фаз из сепаратора параллельно).
В проточном режиме измерение происходит только СИ, установленными на жидкостной и газовой линиях (прямой метод измерения).
Установка включает в себя закрытый кузов-фургон, состоящий из двух помещений: блока технологического и блока контроля и управления, смонтированных на шасси автомобиля КАМАЗ. Конструкция кузова, способ его крепления на шасси автомобиля должны обеспечивать движение с максимальной скоростью до 80 км/ч.
В состав технологического блока входит:
-
- сепаратор;
-
- клапан предохранительный;
-
- трубопроводы, задвижки, трехходовой кран;
-
- датчики и преобразователи, указанные в таблице 1.
Таблица 1 - Список датчиков и преобразователей
|
Наименование |
Регистрационный номер |
|
1. Датчики расхода газа ДРГ.М |
26256-04, 26256-06 |
|
2. Счетчики-расходомеры массовые ЭЛМЕТРО-Фломак |
47266-11 47266-16 |
|
3. Влагомеры сырой нефти ВСН-2 |
24604-12 |
|
4. Влагомеры микроволновые поточные МПВ700 |
65112-16 |
|
5. Модули аналогового ввода МВ 110 |
51291-12 |
Для измерения температуры рабочей среды используются преобразователи температуры с пределами допускаемой абсолютной погрешности не более ± 0,5 °С.
Для измерения давления рабочей среды используются преобразователи давления с пределами допускаемой приведенной погрешности не более ± 0,5 %.
В блоке контроля и управления размещены:
-
- щит распределительный;
-
- шкаф электрооборудования;
-
- персональный компьютер с установленным программным обеспечением (далее по тексту - ПО);
В составе блока контроля и управления используются Модули аналогового ввода МВ110 (Рег. № 51291-12).
Заводской номер установок наносится на металлические таблички, которые крепятся внутри на стенке блока технологического, методом лазерной гравировки, обеспечивающим его сохранность на весь период эксплуатации установок. Формат нанесения заводского номера -цифровой. Пломбирование установок не предусмотрено. Средства измерений, находящиеся в составе установок, подлежат пломбированию в соответствии с их описанием типа.
Нанесение знака поверки на средство измерений не предусмотрено.
На рисунке 1 приведена фотография внешнего вида установки и место расположения маркировочной таблички.

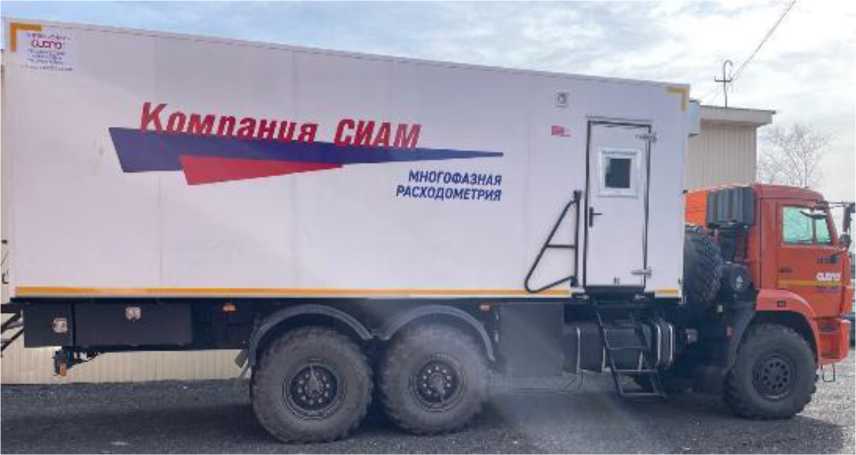

Рисунок 1 - Установки измерительные мобильные УЗМ «СИАМ»

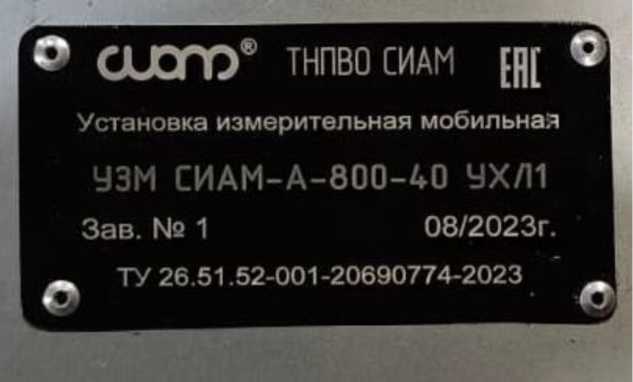

Рисунок 2 - Металлическая табличка
К установкам данного типа относятся установки со следующими заводскими номерами: 1, 6, 7, 8, 9, 10.
Структура условных обозначений установки:
|
Установка измерительная мобильная УЗМ «СИАМ» Наименование установки |
Х |
YYY |
ZZ |
|
X - исполнение: А - на базе автомобиля. | |||
|
YYY - верхний предел измерения жидкости, т/сут | |||
|
ZZ - верхний предел допустимого давления, МПа. | |||
К установкам данного типа относятся установки измерительные мобильные УЗМ
«СИАМ» модификация УЗМ «СИАМ»-А-800-40 зав. №1, модификации УЗМ «СИАМ»-А-800-63 заводские №№ 6,7,8,9,10.
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
УЗМ «СИАМ» |
ИЗМ 2.714.015 |
1 |
|
Паспорт |
ИЗМ 2.714.015 ПС |
1 |
|
Руководство по эксплуатации |
ИЗМ 2.714.015 РЭ |
1 |
|
Комплект эксплуатационной документации согласно ведомости эксплуатационной документации |
ИЗМ 2.714.015 ВЭ |
1 |
|
Комплект монтажных частей |
1 | |
|
Комплект запасных частей |
1 | |
|
Комплект инструмента |
1 | |
|
Методика поверки поставляется по требованию потребителя. | ||
Метрологические, основные технические характеристики и показатели надежности установок приведены в таблицах 3, 4 и 5.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения массы и массового расхода жидкости в составе нефтегазоводяной смеси, т/сут |
от 0,24 до 800 |
|
Диапазон измерений объема и объемного расхода свободного попутного нефтяного газа, приведенного к стандартным условиям, м3/сут |
от 2,4 до 300000 |
|
Пределы допускаемой относительной погрешности измерений: а) массы и массового расхода скважинной жидкости, % |
±2,5 |
|
б) массы и массового расхода скважинной жидкости без учета воды и попутного нефтяного газа, при содержании воды (в объемных долях): - до 70% |
±6 |
|
- св. 70% до 95% |
±15 |
|
- св. 95% |
не нормируется |
|
в) объема и объемного расхода свободного попутного нефтяного газа, приведенного к стандартным условиям, % |
± 5 |
Таблица 4 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Рабочая среда |
нефтегазоводяная смесь |
|
Рабочее давление, МПа |
до 4,0; до 6,3 (опция) |
|
Температура измеряемой среды, °С |
от + 5 до + 90 |
|
Диапазон плотности жидкости, кг/м3 |
от 760 до 1200 |
|
Кинематическая вязкость жидкости, м2/с |
от 1х 10-6 до 120х10-6 |
|
Газосодержание, приведенное к стандартным условиям, м3/т |
от 4 до 200 |
|
Объемная доля воды в жидкости, % |
0,01 до 98 |
|
Содержание сероводорода, %, не более |
2 |
|
Напряжение питания от сети переменного тока, В |
380'38; 220'22 |
|
Частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, кВт, не более |
20 |
|
Условия эксплуатации:
|
от -50 до +40 98 от 84 до 106,7 |
|
Габаритные размеры (ДхШхВ), мм |
9000х2400х3800 |
|
Масса, кг, не более: |
15000 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Параметры |
|
Наработка на отказ, ч, не менее |
19500 |
|
Срок службы, лет |
10 |
