Номер по Госреестру СИ: 96131-25
96131-25 Измерители электрической емкости и тангенса угла диэлектрических потерь
(Q-30)
Назначение средства измерений:
Измерители электрической емкости и тангенса угла диэлектрических потерь Q-30
(далее - измерители) предназначены для измерений электрической емкости, тангенса угла потерь, напряжения переменного тока и его частоты.
Внешний вид.
Измерители электрической емкости и тангенса угла диэлектрических потерь
Рисунок № 1
Внешний вид.
Измерители электрической емкости и тангенса угла диэлектрических потерь
Рисунок № 2
Общие сведения
Дата публикации - 18.08.2025
Срок свидетельства - 13.08.2030
Номер записи - 6f850794-ca37-c258-45a3-87859093886e
ID в реестре СИ - 1426733
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Q-30,
Производитель
Изготовитель - KVTEK Power Systems Private Limited
Страна - ИНДИЯ
Населенный пункт - 284-286, Sector 8, IMT Manesar, Gurgaon 122 050, Haryana
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1683 от 2025.08.13 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Измерители электрической емкости и тангенса угла диэлектрических потерь (Q-30)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений KVTEK Power Systems Private Limited
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96131-25 13.08.2030 |
Измерители электрической емкости и тангенса угла диэлектрических потерь, Q-30 KVTEK Power Systems Private Limited (ИНДИЯ 284-286, Sector 8, IMT Manesar, Gurgaon 122 050, Haryana) |
ОТ МП |
2 года |
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Измерители электрической емкости и тангенса угла диэлектрических потерь (Q-30)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители электрической емкости и тангенса угла диэлектрических потерь (Q-30)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измерители оснащены метрологически значимым встроенным программным обеспечением (далее - ПО). Встроенное ПО устанавливается в энергонезависимую память. Встроенное ПО используется для обеспечения функционирования измерителей, выполнения измерений и их результатов обработки, отображения, хранения и передачи результатов измерений на внешние устройства.
Встроенное ПО реализует следующие функции: тестирование при запуске, вывод сообщений об ошибках, вывод и хранение измерительной информации. Защита встроенного ПО от вмешательства реализована при помощи ограничения доступа системой паролей.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Q-30v6.2.vi |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже v6.2 |
|
Цифровой идентификатор программного обеспечения |
- |
Конструкция средства измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Знак утверждения типа
Знак утверждения типазнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Технические характеристики» документа «Измерители электрической емкости и тангенса угла диэлектрических потерь Q-30. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.08.2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 24 февраля 2025 г. № 359 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от «18» августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от «26» сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
«Измерители электрической емкости и тангенса угла диэлектрических потерь Q-30. Стандарт предприятия».
Правообладатель
KVTEK Power Systems Pvt. Ltd., Индия
Адрес: 284-286, Sector 8, IMT Manesar, Gurgaon 122 050, Haryana, India
Телефон: +91-124-4971300
Web-сайт: www.kvtek.in
E-mail: sales@kvtek.in
Изготовитель
KVTEK Power Systems Pvt. Ltd., Индия
Адрес: 284-286, Sector 8, IMT Manesar, Gurgaon 122 050, Haryana, India
Телефон: +91-124-4971300
Web-сайт: www.kvtek.in
E-mail: sales@kvtek.in
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 119361, г. Москва, ул. Озёрная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
KVTEK Power Systems Pvt. Ltd., Индия
Адрес: 284-286, Sector 8, IMT Manesar, Gurgaon 122 050, Haryana, India
Телефон: +91-124-4971300
Web-сайт: www.kvtek.in
E-mail: sales@kvtek.in
Принцип действия измерителей основан на методе измерения токов, поступающих с эталонного конденсатора и объекта измерений, с последующей оцифровкой и обработкой полученных сигналов.
Измерители конструктивно выполнены в прямоугольном металлическом корпусе, снабженном ручками для переноски и пригодного для монтажа в стойку. Все низковольтные разъемы для подключения и тумблер включения питания находятся на задней панели.
Измерители состоят из блока измерительного, аналого-цифровых преобразователей и устройства передачи информации, расположенных в едином корпусе. Кабели для подключения хранятся в отдельной упаковке.
Управление работой измерителей и отображение полученных результатов осуществляется через внешнее программное обеспечение, устанавливаемое на подключаемом компьютере.
Измерители позволяют производить измерения электрической емкости и тангенса угла потерь по прямой и перевернутой схемам измерений с использованием внешнего эталонного конденсатора.
Для связи с компьютером измерители оснащены разъемами Ethernet и USB.
На заднюю панель измерителей методом гравировки наносятся серийные номера в виде буквенно-цифровых обозначений, состоящих из латинских букв и арабских цифр, однозначно идентифицирующих каждый экземпляр.
Измерители пломбируются от несанкционированного доступа нанесением наклеек на один из винтов крепления на задней панели.
Рабочее положение измерителей - горизонтальное.
Нанесение знака поверки на измеритель не предусмотрено.
Общий вид средства измерений представлен на рисунке 1, обозначение места пломбирования от несанкционированного доступа и места нанесения серийного номера представлены на рисунке 2.

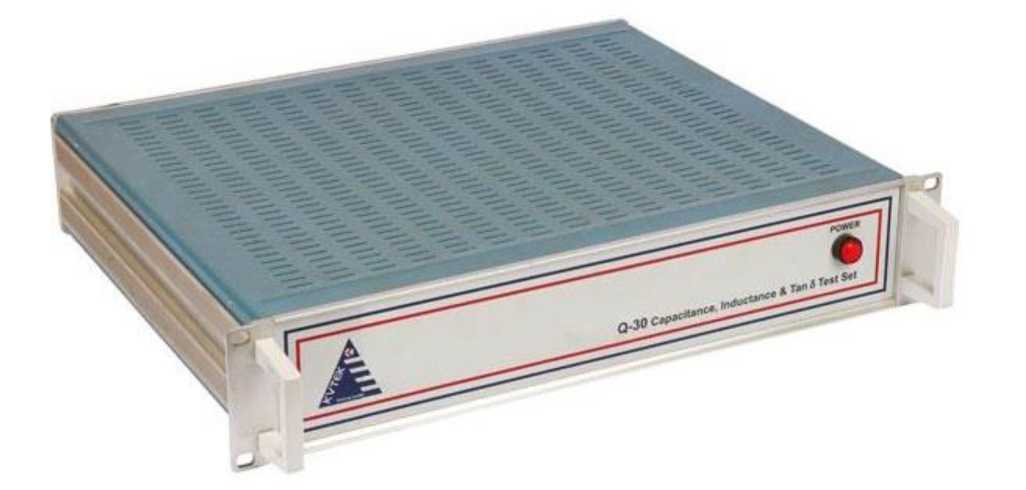

Рисунок 1 - Общий вид средства измерений
В

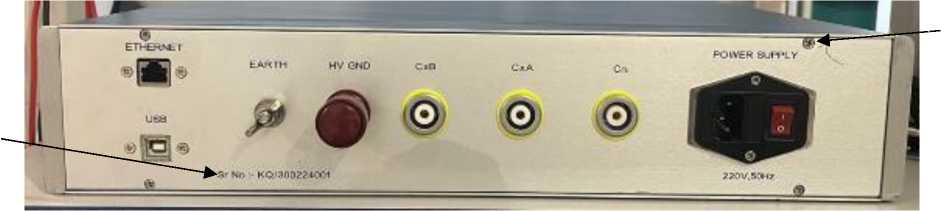

Рисунок 2 - Обозначение мест пломбирования от несанкционированного доступа (А) и нанесения серийного номера (В)
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрической емкости, пФ |
от 10 до 1-106* |
|
Пределы допускаемой абсолютной основной погрешности измерений емкости, пФ |
±(0,002-Сх+0,1)** |
|
Диапазон измерений тангенса угла потерь |
от 5,0-10-5 до 1,0 |
|
Пределы допускаемой абсолютной основной погрешности измерений тангенса угла потерь |
±(0,005 Тдбх + 0,00005)** |
|
Диапазон измерений напряжения переменного тока, кВ |
от IcNmm/2^nf^CN до *** ICNmx/2^nf^CN |
|
Пределы допускаемой абсолютной основной погрешности измерений напряжения переменного тока, В |
±(0,01-Ux + 1)** |
|
Номинальное значение частоты переменного тока, Гц |
50 |
|
Пределы допускаемой абсолютной основной погрешности измерений частоты напряжения переменного тока, Гц |
±(0,001 f + 0,1)** |
|
Нормальные условия применения:
|
от +15 до +25 от 10 до 80 от 84 до 106 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванной отклонением температуры окружающей среды от нормальной в диапазоне рабочих температур, равны пределам основной погрешности измерений | |
|
Примечания: * указанный диапазон измерений электрической емкости обеспечивается при протекании тока в канале Сх силой от 2•IO-5 до 5 А, а в канале Cn от 2-10-5 до 0,01 А; ** Сх, tg6x, Ux, fx- измеренные значения емкости, тангенса угла потерь, напряжения и частоты; *** IcNmn = 2-10-5 А, IcNmax = 0,01 А, f = 50 Гц, Cn - номинальное значение емкости конденсатора, подключенного в канал Cn. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжения переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
50 |
|
Условия применения: | |
|
- температура окружающей среды, °С |
от -10 до +50 |
|
- относительная влажность (без конденсации), % |
до 90 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Габаритные размеры (высота х ширина х длина), мм, не более |
85 х 450 х 365 |
|
Масса (без учета кабелей), кг, не более |
10,1 |
|
Средний срок службы, лет, не менее |
7 |
|
Средняя наработка на отказ, ч, не менее |
8000 |
