Номер по Госреестру СИ: 96151-25
96151-25 Приборы контроля чистоты жидкости
(ПКЖ-904М)
Назначение средства измерений:
Приборы контроля чистоты жидкости ПКЖ-904М (далее - приборы) предназначены для измерений счетной концентрации взвешенных частиц механических примесей в технологических и горюче-смазочных жидкостях (маслах).

Внешний вид.
Приборы контроля чистоты жидкости
Рисунок № 1

Внешний вид.
Приборы контроля чистоты жидкости
Рисунок № 2

Внешний вид.
Приборы контроля чистоты жидкости
Рисунок № 3
Программное обеспечение
Приборы имеют встроенное программное обеспечение (далее - ПО), являющееся полностью метрологически значимым. Основные функции встроенного ПО: обработка измерительных сигналов, отображение и хранение, а также управление работой прибора. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже PKG25.01.001 |
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится непосредственно на прибор и на титульные листы руководства по эксплуатации и паспорта прибора методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Использование изделия по назначению» документа 72609.950.00.000 РЭ «Прибор контроля чистоты жидкости ПКЖ-904М. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30.12.2021 № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
ТУ 26.51.53-140-07548215-2024 «Прибор контроля чистоты жидкости ПКЖ-904М. Технические условия».
Правообладатель
Открытое акционерное общество «Научно-исследовательский технологический институт «НИТИ-Тесар»
(ОАО «НИТИ-Тесар»)
ИНН 6455003849
Адрес юридического лица: 410071, г. Саратов, ул. Шелковичная, д. 186
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»(ФГУП «ВНИИФТРИ»)
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Принцип действия прибора основан на измерении ослабления оптического излучения при пропускании через него жидкости со взвешенными в ней частицами. Проба жидкости определенного объема пропускается через освещенную проточную измерительную ячейку. Частицы, попадая в освещенный объем, затеняют фотоприемник. Соотношение площадей освещенной и затененной областей пересчитывается в размер частицы, а количество последовательных затенений фотоприемника определяет количество частиц в определенном объеме пробы.
Конструктивно прибор представляет собой моноблок, в корпусе которого расположены измерительный датчик (съемный) и электронный узел. При эксплуатации на пробоотборный вход прибора устанавливается пробоотборник, куда заливается проба.
Основными элементами измерительного датчика являются: проточная ячейка, источник света (светодиод), оптическая система, формирующая световой луч для освещения проточной ячейки, и фотоприемник.
Электронный узел осуществляет обработку измерительных сигналов с фотоприемника, отображение и хранение данных, а также обеспечивает управление аппаратной частью прибора.
Пробоотборник представляет собой колбу в виде воронки с герметичной крышкой, которая является также устройством поддавливания пробы (при необходимости). Для этого в крышке предусмотрены: штуцер для подвода воздуха под давлением, штуцер для подключения манометра, контролирующего давление воздуха, и дренажный штуцер.
Прибор имеет встроенный жидкокристаллический дисплей для отображения данных, расположенный на верхней панели корпуса. Результаты измерений отображаются в виде значений счетной концентрации частиц в жидкости по размерным диапазонам частиц, а также в виде класса чистоты жидкости по ГОСТ 17216-2001.
Корпус измерительного датчика выполнен из нержавеющей стали, оптические детали -из кварцевого стекла, материалы пробоотборника - нержавеющая сталь и поликарбонат.
Питание прибора осуществляется от сети переменного тока.
По способу эксплуатации приборы являются переносным оборудованием. Для этого на приборе предусмотрена соответствующая ручка.
Общий вид прибора с указанием места нанесения знака утверждения типа приведен на рисунке 1.
г
Табличка с маркировкой
Измерительный датчик
ч
|

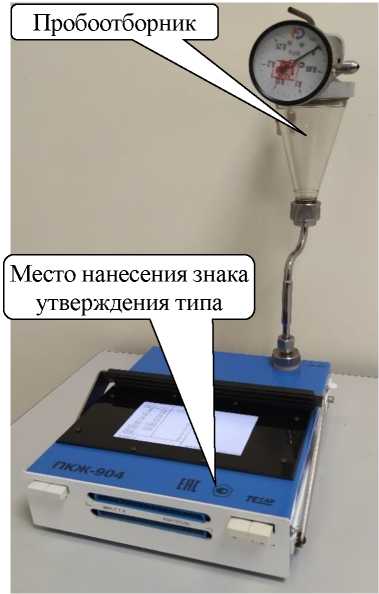

а) вид спереди |

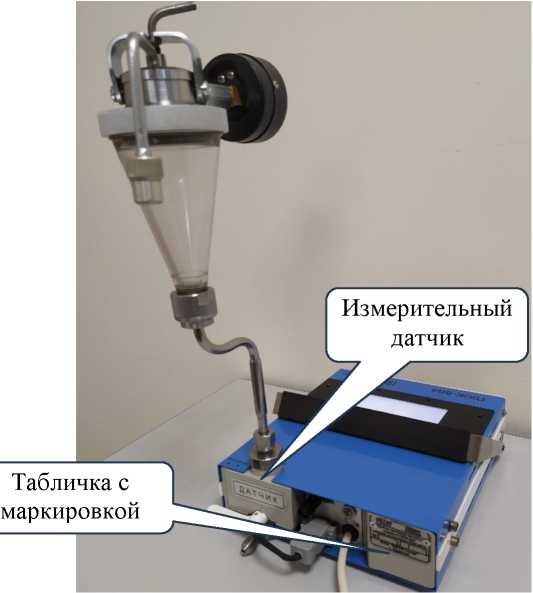

б) вид сзади |
|
Рисунок1 - Общий вид прибора |

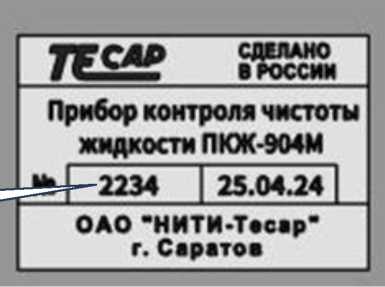

Идентификационные данные (наименование и обозначение типа, заводской номер, дата изготовления, данные об изготовителе) включены в маркировку прибора. Маркировка наносится методом термопечати на пластиковую или металлическую табличку, которая крепится клеевым или винтовым способом на заднюю панель прибора, как показано на рисунке 1. Заводской номер указывается в цифровом формате (не менее четырех знаков). Маркировка прибора показана на рисунке 2.
' Место нанесения заводского номера к_____________________________)
Рисунок 2 - Маркировка прибора
Опломбирование приборов и нанесение знака поверки на приборы не предусмотрены.
Таблица 4 - Комплект поставки прибора
|
Наименование |
Обозначение |
Количество |
|
Прибор контроля чистоты жидкости |
ПКЖ-904М |
1 шт. |
|
Штатив* |
72609.950.07.000 |
1 шт. |
|
Пробоотборник |
72609.950.11.000 |
1 шт. |
|
Узел поддавливания |
72609.950.12.000 |
1 шт. |
|
Трубка |
72609.950.00.850 |
2 шт. |
|
Кабель соединительный* |
72609.950.30.010 |
1 шт. |
|
Кабель сетевой |
- |
1 шт. |
|
Манометр 150кПа МТП-4 |
- |
1 шт. |
|
Руководство по эксплуатации |
72609.950.00.000 РЭ |
1 экз. |
|
Паспорт |
72609.950.00.000 ПС |
1 экз. |
|
*Входят в комплектность, при необходимости удаленного отбора пробы | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений счетной концентрации взвешенных частиц в жидкости, частиц/100 см3 |
от 100 до 150000 |
|
Пределы допускаемой относительной погрешности измерений счетной концентрации взвешенных частиц в жидкости, % |
±30 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Наименьший размер регистрируемых взвешенных частиц в жидкости, мкм |
5 |
|
Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Габаритные размеры, мм, не более: - высота без пробоотборника/с пробоотборником |
220/600 |
|
- ширина |
240 |
|
- длина |
320 |
|
Масса без пробоотборника/с пробоотборником, кг, не более |
5,0/6,0 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +35 |
|
- относительная влажность окружающего воздуха при температуре плюс 20 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
