Номер по Госреестру СИ: 96159-25
96159-25 Машины испытательные
(MERTIS QBG)
Назначение средства измерений:
Машины испытательные MERTIS QBG (далее - машины) предназначены для измерений силы и перемещения (деформации) при проведении испытаний образцов материалов на растяжение, сжатие, изгиб, сдвиг, а также измерения величины трещины при проведении испытаний на выращивание трещины.
Внешний вид.
Машины испытательные
Рисунок № 1
Внешний вид.
Машины испытательные
Рисунок № 2
Внешний вид.
Машины испытательные
Рисунок № 3
Внешний вид.
Машины испытательные
Рисунок № 4
Внешний вид.
Машины испытательные
Рисунок № 5
Внешний вид.
Машины испытательные
Рисунок № 6
Внешний вид.
Машины испытательные
Рисунок № 7
Внешний вид.
Машины испытательные
Рисунок № 8
Общие сведения
Дата публикации - 18.08.2025
Срок свидетельства - 15.08.2030
Номер записи - e8d70868-c29d-6a27-3a99-f359ac52d75c
ID в реестре СИ - 1426705
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Changchun Qianbang Test Equipment Co., Ltd
Страна - КИТАЙ
Населенный пункт - 388, North Nuju Road, Economic Development Luyuan District, Changchun
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1699 от 2025.08.15 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Машины испытательные (MERTIS QBG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Changchun Qianbang Test Equipment Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96159-25 15.08.2030 |
Машины испытательные, MERTIS QBG Changchun Qianbang Test Equipment Co., Ltd (КИТАЙ 388, North Nuju Road, Economic Development Luyuan District, Changchun) |
ОТ МП |
1 год |
Кто поверяет Машины испытательные (MERTIS QBG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Машины испытательные (MERTIS QBG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с машинами используется программное обеспечение «merTEST- DF» (далее - ПО), устанавливаемое на персональном компьютере. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО «merTEST-DF» защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
merTEST-DF |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
|
Цифровой идентификатор ПО |
296B0081312FFE9EFB8F47891 E2B702D |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и на маркировочную табличку типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Применение согласно предписаниям» документа «Машины испытательные MERTIS QBG. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г;
Стандарт предприятия Changchun Qianbang Test Equipment Co., Ltd, Китай.
Правообладатель
Changchun Qianbang Test Equipment Co., Ltd, Китай
Адрес: 388, North Nuju Road, Economic Development Luyuan District, Changchun, China
Телефон (факс): +0431-81083079
E-mail: ccqbsyx@163.com
Изготовитель
Changchun Qianbang Test Equipment Co., Ltd, Китай
Адрес: 388, North Nuju Road, Economic Development Luyuan District, Changchun, China
Телефон (факс): +0431-81083079
E-mail: ccqbsyx@163.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, г. Чехов, Симферопольское ш., д. 2 Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Changchun Qianbang Test Equipment Co., Ltd, Китай
Адрес: 388, North Nuju Road, Economic Development Luyuan District, Changchun, China
Телефон (факс): +0431-81083079
E-mail: ccqbsyx@163.com
Принцип действия машин в статическом режиме заключается в приложении силы к испытываемому образцу для его деформации и измерения величины электрических сигналов, поступающих от первичных преобразователей (датчиков) перемещения и силы, пропорциональных деформации и приложенной силе, вызвавшей эту деформацию.
Принцип действия машин в циклическом режиме основан на электромагнитной системе генерирования нагрузки.
Машины состоят из основания, на котором на пружинах закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления, электрического шкафа. На подвижной траверсе установлен динамический привод, состоящий из управляющего магнита, колеблющихся грузов, пружин и захватов.
Испытываемый образец закрепляется в захватах, скорость перемещения подвижной траверсы и нарастание нагрузки задается электронным блоком управления. Нагрузка, прикладываемая к испытываемому образцу в статическом режиме, измеряется датчиком силы, размещенным на неподвижной траверсе. Датчик может работать на растяжение и сжатие. Датчик перемещения, размещенный на нагружающей раме, связан с подвижной траверсой и измеряет ее перемещение.
Подвижная траверса перемещается по направляющим колоннам с помощью шариковинтовых пар, приводимых в движение электродвигателем, который располагается в нижней части нагружающей рамы.
Дополнительно диапазон измерений перемещения (деформации) образцов обеспечивается датчиками перемещений (деформаций) контактными. Датчики имеют возможность подключения к электронному блоку управления машин.
Электронный блок управления предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.
Машины могут быть укомплектованы высокотемпературными печами, температурными камерами, а также различными датчиками перемещений (деформации) с различными диапазонами измерений, отвечающими требованиям испытаний.
Машины в зависимости от исполнения могут иметь в обозначении следующие дополнительные буквы латинского алфавита:
LN - машины с пониженным уровнем шума;
B - машины с увеличенной шириной рабочей зоны;
H - машины с увеличенной высотой рабочей зоны;
S - машины, изготовленные на заказ (например, машины с нестандартными размерами рабочей зоны).
Выпускаемые модификации машин QBG-20, QBG-50, QBG-100, QBG-200, QBG-300, QBG-400, QBG-500, QBG-1000, QBG-20LN, QBG-50 LN, QBG-100 LN, QBG-200 LN, QBG-300 LN, QBG 400 LN, QBG-500 LN, QBG-1000 LN, MERTIS QBG-20B, QBG-50B, QBG-100B, QBG-200B, QBG-300B, QBG-400B, QBG-500B, QBG-1000B, QBG-20H, QBG-50H, QBG-100H, QBG-200H, QBG-300H, QBG-400H, QBG-500H, QBG-1000H, QBG-20S, QBG-50S, QBG-100S, QBG-200S, QBG-300S, QBG-400S, QBG-500S, QBG-1000S, QBG-2000S, QBG-3000S различаются внешним видом, диапазоном измерений силы.
Общий вид машин приведен на рисунках 1-5.
Пломбирование осуществляется посредством нанесения наклейки на электронный блок управления. Место нанесения пломбировочной наклейки указано на рисунке 6. Товарный знак наносится краской на фронтальную сторону машин. Изображение товарного знака приведено на рисунке 7.
Серийный номер машин в буквенно-цифровом формате наносится методом печати на маркировочную табличку, расположенную на основании машины с левой стороны. Общий вид маркировочной таблички приведён на рисунке 8. Нанесение знака поверки на машины не предусмотрено.

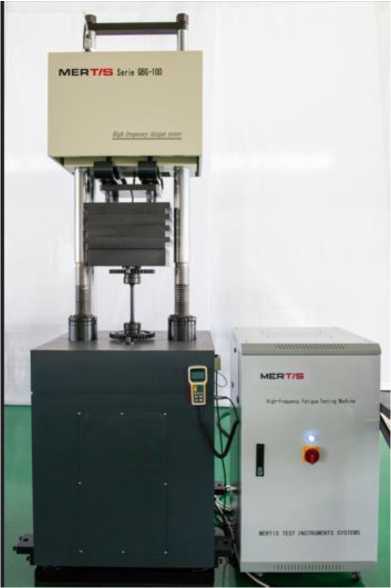

Рисунок 1 - Общий вид машин испытательных
MERTIS QBG-20, QBG-50, QBG-100, QBG-200, QBG-300, QBG-400, QBG-500, QBG-1000

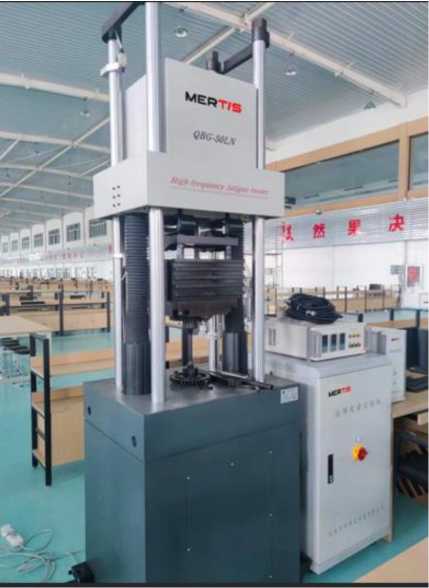

Рисунок 2 - Общий вид машин
испытательных MERTIS QBG-20LN,
QBG-50 LN, QBG-100 LN, QBG-200 LN, QBG-300 LN, QBG-400 LN, QBG-500 LN, QBG-1000 LN

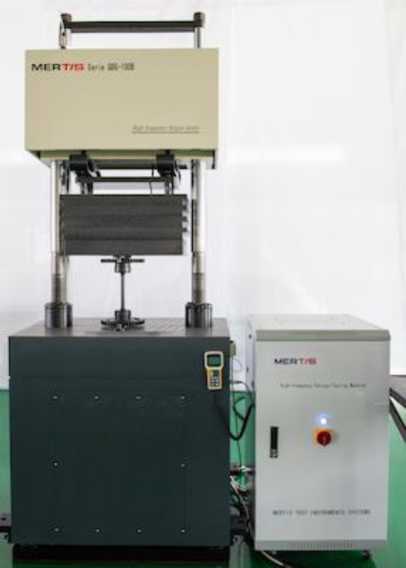

Рисунок 3 - Общий вид машин испытательных
MERTIS QBG-20B, QBG-50B, QBG-100B, QBG-200B, QBG-300B, QBG-400B, QBG-500B,
QBG-1000B

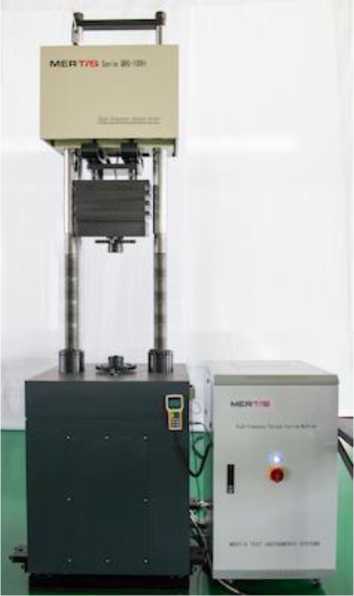

Рисунок 4 - Общий вид машин испытательных MERTIS QBG-20H, QBG-50H, QBG-100H, QBG-200H, QBG-300H, QBG-400H, QBG-500H, QBG-1000H
■L

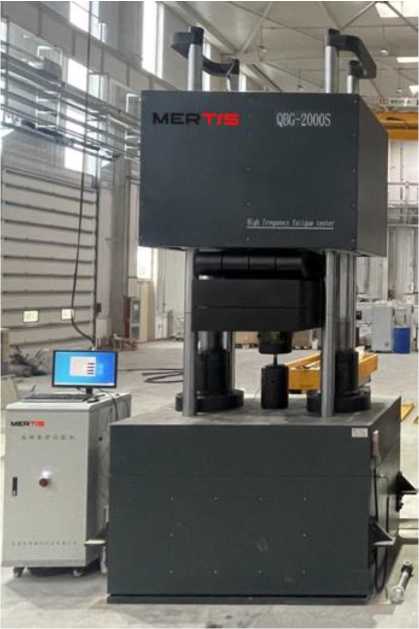

Рисунок 5 - Общий вид машин испытательных MERTIS QBG-20S, QBG-50S, QBG-100S, QBG-200S, QBG-300S, QBG-400S, QBG-500S, QBG-1000S, QBG-2000S, QBG-3000S

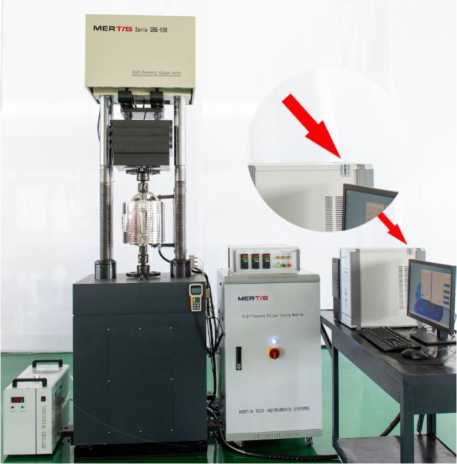

Рисунок 6 - Место нанесения пломбировочной наклейки
Рисунок 8 - Общий вид маркировочной таблички
Рисунок 7 - Изображение товарного знака

Таблица 9 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
1) Машина испытательная MERTIS QBG |
- |
1 |
|
2) Система управления и сбора данных |
- |
1 |
|
3) Программное обеспечение merTEST-DF на электронном носителе |
- |
1 |
|
4) Персональный компьютер |
- |
1 |
|
5) Руководство по эксплуатации |
- |
1 |
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
6) Датчик перемещения (деформации) |
— |
По заказу |
|
7) Гидростанция |
- |
По заказу |
|
8) Паспорт |
- |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | ||||
|
QBG-20 QBG-20B QBG-20H QBG-20S QBG-20LN |
QBG-50 QBG-50B QBG-50H QBG-50S QBG-50LN |
QBG-100 QBG-100B QBG-100H QBG-100S QBG-100LN |
QBG-200 QBG-200B QBG-200H QBG-200S QBG-200LN |
QBG-300 QBG-300B QBG-300H QBG-300S QBG-300LN | |
|
Диапазон измерений силы, кН |
от 0,04 до 20 |
от 0,1 до 50 |
от 0,2 до 100 |
от 0,4 до 200 |
от 0,6 до 300 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 / ±11) | ||||
|
1) Фактическое значение указывается в паспорте | |||||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | ||||
|
QBG-400 QBG-400B QBG-400H QBG-400S QBG-400LN |
QBG-500 QBG-500B QBG-500H QBG-500S QBG-500LN |
QBG-1000 QBG-1000B QBG-1000H QBG-1000S QBG-1000LN |
QBG-2000S |
QBG-3000S | |
|
Диапазон измерений силы, кН |
от 0,8 до 400 |
от 1 до 500 |
от 2 до 1000 |
от 4 до 2000 |
от 6 до 3000 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 / ±11) | ||||
|
1) Фактическое значение указывается в паспорте | |||||
Таблица 4 - Метрологические характеристики
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещения (деформации) |
Пределы допускаемой погрешности измерений перемещения (деформации) |
|
3541-003М-025М-ЬТ 3541-003М-025М -ST 3541-003М-025М-НТ1 3541-003М-025М-НТ2 3541-003М-025М-ЬНТ |
3 |
от 0 до 2,5 мм |
|
|
3541-003М-040М-ЦТ 3541-003М-040М -ST 3541-003М-040М-НТ1 3541-003М-040М-НТ2 3541-003 М-040М-ЙНТ |
3 |
от 0 до 4 мм |
|
|
3541-003М-070М-ЦТ 3541-003М-070М -S'l' 3541-003М-070М-НТ1 3541-003М-070М-НТ2 3541-003М-070М-ЬНТ |
3 |
от 0 до 7 мм |
|
|
3541-003М-100М-ЦТ 3541-003М-100М -S'l' 3541-003М-100М-НТ1 3541-003М-100М-НТ2 3541-003М-100М-ЬНТ |
3 |
от 0 до 10 мм |
абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 10 мм |
|
3541-003М-100М-ЦТ 3541-003М-100М -S'l' 3541-003М-100М-НТ1 3541-003М-100М-НТ2 3541-003М-100М-ЬНТ |
3 |
от 0 до 12 мм |
|
|
3541-005М-025М-ЦТ 3541-005М-025М -S'l' 3541-005М-025М-НТ1 3541-005М-025М-НТ2 3541-005М-025М-ЬНТ |
5 |
от 0 до 2,5 мм |
|
|
3541-005М-040М-ЬТ 3541-005М-040М -S'l' 3541-005М-040М-НТ1 3541-005М-040М-НТ2 3541-005М-040М-ЬНТ |
5 |
от 0 до 4 мм |
|
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещения (деформации) |
Пределы допускаемой погрешности измерений перемещения (деформации) |
|
3541-005М-070М-ПТ 3541-005М-070М -ST 3541-005М-070М-НТ1 3541-005М-070М-НТ2 3541-005 М-070М-1ЛТ |
5 |
от 0 до 7 мм |
|
|
3541-005М-100М-ПТ 3541-005М-100М -ST 3541-005М-100М-НТ1 3541-005М-100М-НТ2 3541-005 М-100М-1 ЛТ |
5 |
от 0 до 10 мм |
|
|
3541-005М-120МЪТ 3541-005М-120М -БТ 3541-005М-120М-НТ1 3541-005М-120М-НТ2 3541-005М-120МЪНТ |
5 |
от 0 до 12 мм |
|
|
3541-008М-025МЪТ 3541-008М-025М -БТ 3541-008М-025М-НТ1 3541-008М-025М-НТ2 3541-008М-025МЪНТ |
8 |
от 0 до 2,5 мм |
|
|
3541-008М-040МЪТ 3541-008М-040М -БТ 3541-008М-040М-НТ1 3541-008М-040М-НТ2 3541-008М-040МЪНТ |
8 |
от 0 до 4 мм |
|
|
3541-008М-070МЪТ 3541-008М-070М -БТ 3541-008М-070М-НТ1 3541-008М-070М-НТ2 3541-008М-070МЪНТ |
8 |
от 0 до 7 мм |
|
|
3541-008М-100МЪТ 3541-008М-100М -ST 3541-008М-100М-НТ1 3541-008М-100М-НТ2 3541-008М-100МЪНТ |
8 |
от 0 до 10 мм |
|
|
3541-008М-120МЪТ 3541-008М-120М -БТ 3541-008М-120М-НТ1 3541-008М-120М-НТ2 3541-008М-120МЪНТ |
8 |
от 0 до 12 мм |
|
|
3541-010М-025МЪТ 3541-010М-025М -БТ 3541-010М-025М-НТ1 3541-010М-025М-НТ2 3541-010М-025МЪНТ |
10 |
от 0 до 2,5 мм |
|
|
3541-010М-040МЪТ 3541-010М-040М -БТ 3541-010М-040М-НТ1 3541-010М-040М-НТ2 3541-010М-040МЪНТ |
10 |
от 0 до 4 мм |
|
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещения (деформации) |
Пределы допускаемой погрешности измерений перемещения (деформации) |
|
3541-010М-070МЪТ 3541-010М-070М -ST 3541-010М-070М-НТ1 3541-010М-070М-НТ2 3541-01()М-()7()М-1 ЛТ |
10 |
от 0 до 7 мм |
|
|
3541-010М-100МЪТ 3541-010М-100М -ST 3541-010М-100М-НТ1 3541-010М-100М-НТ2 3541-010М- 100М-1 ЛТ |
10 |
от 0 до 10 мм |
|
|
3541-010М-120МЪТ 3541-010М-120М ТТ 3541-010М-120М-НТ1 3541-010М-120М-НТ2 3541-010М-120МЪНТ |
10 |
от 0 до 12 мм |
|
|
3541-012М-025МЪТ 3541-012М-025М ТТ 3541-012М-025М-НТ1 3541-012М-025М-НТ2 3541-012М-025МТНТ |
12 |
от 0 до 2,5 мм |
|
|
3541-012М-040МЪТ 3541-012М-040М ТТ 3541-012М-040М-НТ1 3541-012М-040М-НТ2 3541-012М-040МЪНТ |
12 |
от 0 до 4 мм |
|
|
3541-012М-070МЪТ 3541-012М-070М ТТ 3541-012М-070М-НТ1 3541-012М-070М-НТ2 3541-012М-070МЪНТ |
12 |
от 0 до 7 мм |
|
|
3541-012М-100МЪТ 3541-012М-100М ТТ 3541-012М-100М-НТ1 3541-012М-100М-НТ2 3541-012М-100МЪНТ |
12 |
от 0 до 10 мм |
|
|
3541-012М-120МЪТ 3541-012М-120М ТТ 3541-012М-120М-НТ1 3541-012М-120М-НТ2 3541-012М-120МТНТ |
12 |
от 0 до 12 мм |
|
|
3541-020М-025МЪТ 3541-020М-025М ТТ 3541-020М-025М-НТ1 3541-020М-025М-НТ2 3541-020М-025МЪНТ |
20 |
от 0 до 2,5 мм |
|
|
3541-020М-040МЪТ 3541-020М-040М ТТ 3541-020М-040М-НТ1 3541-020М-040М-НТ2 3541-020М-040МЪНТ |
20 |
от 0 до 4 мм |
|
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещения (деформации) |
Пределы допускаемой погрешности измерений перемещения (деформации) |
|
3541-020М-070МЪТ 3541-020М-070М -ST 3541-020М-070М-НТ1 3541-020М-070М-НТ2 3541-()2()\1-()7()\1-1.НТ |
20 |
от 0 до 7 мм |
|
|
3541-020М-100МЪТ 3541-020М-100М -ST 3541-020М-100М-НТ1 3541-020М-100М-НТ2 3541-()2()\1-1()()\1-1.НТ |
20 |
от 0 до 10 мм |
|
|
3541-020М-120МЪТ 3541-020М-120М -S'l' 3541-020М-120М-НТ1 3541-020М-120М-НТ2 3541-()2()\1-12()\1-1.НТ |
20 |
от 0 до 12 мм |
|
|
3548COD-005M-025M-ST 3548COD-005M-025M- НТ |
5 |
от 0 до 2,5 мм |
|
|
3548COD-005M-040M-ST 3548COD-005M-040M-НТ |
5 |
от 0 до 4 мм |
|
|
3548COD-005M-070M-ST 3548COD-005M-070M- НТ |
5 |
от 0 до 7 мм |
|
|
3548COD-005M-100M-ST 3548COD-005M-100M-НТ |
5 |
от 0 до 10 мм |
|
|
3548COD-005M-120M-ST 3548COD-005M-120M-НТ |
5 |
от 0 до 12 мм |
|
|
3548COD-008M-025M-ST 3548COD-008M-025M- НТ |
8 |
от 0 до 2,5 мм |
|
|
3548COD-008M-040M-ST 3548COD-008M-040M-НТ |
8 |
от 0 до 4 мм |
|
|
3548COD-008M-070M-ST 3548COD-008M-070M-НТ |
8 |
от 0 до 7 мм |
|
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещения (деформации) |
Пределы допускаемой погрешности измерений перемещения (деформации) |
|
3548COD-008M-100M-ST 3548COD-008M-100M- HT |
8 |
от 0 до 10 мм |
|
|
3548COD-008M-120M-ST 3548COD-008M-120M- HT |
8 |
от 0 до 12 мм |
|
|
3548COD-010M-025M-ST 3548COD-010M-025M-HT |
10 |
от 0 до 2,5 мм |
|
|
3548COD-010M-040M-ST 3548COD-010M-040M-HT |
10 |
от 0 до 4 мм |
|
|
3548COD-010M-070M-ST 3548COD-010M-070M- HT |
10 |
от 0 до 7 мм |
|
|
3548COD-010M-100M-ST 3548COD-010M-100M-HT |
10 |
от 0 до 10 мм |
|
|
3548COD-010M-120M-ST 3548COD-010M-120M-HT |
10 |
от 0 до 12 мм |
|
|
3548COD-012M-025M-ST 3548COD-012M-025M-HT |
12 |
от 0 до 2,5 мм |
|
|
3548COD-012M-040M-ST 3548COD-012M-040M-HT |
12 |
от 0 до 4 мм |
|
|
3548COD-012M-070M-ST 3548COD-012M-070M-HT |
12 |
от 0 до 7 мм |
|
|
3548COD-012M-100M-ST 3548COD-012M-100M-HT |
12 |
от 0 до 10 мм |
|
|
3548COD-012M-120M-ST 3548COD-012M-120M-HT |
12 |
от 0 до 12 мм |
|
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещения (деформации) |
Пределы допускаемой погрешности измерений перемещения (деформации) |
|
3548COD-020M-025M-ST 3548COD-020M-025M- HT |
20 |
от 0 до 2,5 мм |
|
|
3548COD-020M-040M-ST 3548COD-020M-040M-HT |
20 |
от 0 до 4 мм |
|
|
3548COD-020M-070M-ST 3548COD-020M-070M- HT |
20 |
от 0 до 7 мм |
|
|
3548COD-020M-100M-ST 3548COD-020M-100M- HT |
20 |
от 0 до 10 мм |
|
|
3548COD-020M-120M-ST 3548COD-020M-120M-HT |
20 |
от 0 до 12 мм |
|
|
3648-010M-005M-ST 3648-010M-005M-HT |
10 |
от -0,5 до 0,5 мм |
|
|
3648-010M-010M-ST 3648-010M-010M-HT |
10 |
от -1 до 1 мм |
|
|
3648-010M-025M-ST 3648-010M-025M-HT |
10 |
от -2,5 до 2,5 мм |
|
|
3648-0125M-005M-ST 3648-0125M-005M-HT |
12,5 |
от -0,5 до 0,5 мм |
|
|
3648-0125M-010M-ST 3648-0125M-010M-HT |
12,5 |
от -1 до 1 мм |
|
|
3648-0125M-025M-ST 3648-0125M-025M-HT |
12,5 |
от -2,5 до 2,5 мм |
|
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещения (деформации) |
Пределы допускаемой погрешности измерений перемещения (деформации) |
|
3648-025M-005M-ST 3648-025M-005M-HT |
25 |
от -0,5 до 0,5 мм |
|
|
3648-025M-010M-ST 3648-025M-010M-HT |
25 |
от -1 до 1 мм |
|
|
3648-025M-025M-ST 3648-025M-025M-HT |
25 |
от -2,5 до 2,5 мм |
|
|
3648-050M-005M-ST 3648-050M-005M-HT |
50 |
от -0,5 до 0,5 мм |
|
|
3648-050M-010M-ST 3648-050M-010M-HT |
50 |
от -1 до 1 мм |
|
|
3648-050M-025M-ST 3648-050M-025M-HT |
50 |
от -2,5 до 2,5 мм |
|
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение для модификаций | ||||
|
QBG-20 QBG-20B QBG-20H QBG-20S QBG-20LN |
QBG-50 QBG-50B QBG-50H QBG-50S QBG-50LN |
QBG-100 QBG-100B QBG-100H QBG-100S QBG-100LN |
QBG-200 QBG-200B QBG-200H QBG-200S QBG-200LN |
QBG-300 QBG-300B QBG-300H QBG-300S QBG-300LN | |
|
Габаритные размеры модификации (ВысотахДлина ^Ширина), мм, не более: - машины |
1500x600x3300 |
1500x680x3400 |
1500x700x3500 |
1500x800x3700 |
1700x900x4000 |
|
- электрического шкафа |
600x600x1200 |
600x600x1200 |
600x600x1200 |
600x600x1200 |
600x600x1200 |
|
Масса, кг, не более: - машины |
1500 |
2000 |
2800 |
4300 |
6300 |
|
- электрического шкафа |
145 |
145 |
150 |
170 |
180 |
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение для модификаций | ||||
|
QBG-400 QBG-400B QBG-400H QBG-400S QBG-400LN |
QBG-500 QBG-500B QBG-500H QBG-500S QBG-500LN |
QBG-1000 QBG-1000B QBG-1000H QBG-1000S QBG-1000LN |
QBG-2000S |
QBG-3000S | |
|
Габаритные размеры модификации (ВысотахДлина ^Ширина), мм, не более: - машины |
1800Х1000Х |
1830Х1075Х |
1650x1200x |
1800x1400x |
2000x1500x |
|
Х4500 |
Х4000 |
x4700 |
x4800 |
x5110 | |
|
- электрического шкафа |
600x600x1200 |
600x600x1200 |
600x600x1320 |
600x600x1320 |
600x600x1320 |
|
Масса, кг, не более: - машины |
7000 |
9500 |
17000 |
25000 |
33000 |
|
- электрического шкафа |
180 |
180 |
260 |
270 |
270 |
Таблица 7 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
380+38-38 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +30 |
|
- относительная влажность, %, не более |
80 |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
|
Срок службы, лет, не менее |
20 |
