Номер по Госреестру СИ: 96162-25
96162-25 Сахариметры
(Insmark IP-digiS)
Назначение средства измерений:
Сахариметры Insmark IP-digiS (далее - сахариметры) предназначены для измерения угла вращения плоскости поляризации монохроматического излучения при прохождении через оптически активные вещества для сахарной, фармацевтической, пищевой и химической промышленности, а также в научно-исследовательских лабораториях.
Внешний вид.
Сахариметры
Рисунок № 1
Общие сведения
Дата публикации - 18.08.2025
Срок свидетельства - 15.08.2030
Номер записи - 831eed81-fa85-f0e1-56dd-ad749f6ad94c
ID в реестре СИ - 1426702
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Shanghai InsMark Instrument Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт - Level 5, No 2 building, 1198, Jiu Xin Road, Shanghai, P.R.
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1699 от 2025.08.15 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Сахариметры (Insmark IP-digiS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shanghai InsMark Instrument Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96162-25 15.08.2030 |
Сахариметры, Insmark IP-digiS Shanghai InsMark Instrument Technology Co., Ltd. (КИТАЙ Level 5, No 2 building, 1198, Jiu Xin Road, Shanghai, P.R.) |
ОТ МП |
1 год |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Сахариметры (Insmark IP-digiS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Сахариметры (Insmark IP-digiS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Сахариметры оснащены программным обеспечением IP-digiS1 для модификации IP-digiS1 и IP-digiS2 для модификации IP-digiS2 (далее - ПО). ПО служит для настройки сахариметров, проведения измерений, анализа и обработки полученных данных. ПО имеет пользовательский интерфейс, управление и ввод данных производится с помощью сенсорного ЖК-экрана, встроенного в сахариметры. Установка обновленных версий ПО допускается только представителями предприятия-изготовителя с помощью специального оборудования.
Метрологически значимая часть ПО не выделена, все ПО является метрологически значимым.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Модификация сахариметра |
IP-digiS1 |
IP-digiS2 |
|
Идентификационное наименование ПО |
IP-digiS1 |
IP-digiS2 |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.50E | |
|
Цифровой идентификатор ПО |
- | |
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации сахариметров методом компьютерной графики.
Лист № 4 Всего листов 5Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Сахариметры Insmark IP-digiS. Руководство по эксплуатации», п. 6 «Измерение».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии № 2652 от 20.10.2022 г «Об утверждении Государственной поверочной схемы для средств измерений угла вращения плоскости поляризации»;
Техническая документация Shanghai InsMark Instrument Technology Co., Ltd, Китай
ПравообладательShanghai InsMark Instrument Technology Co., Ltd., Китай
Адрес: Level 5, № 2 building, 1198, Jiu Xin Road, Shanghai, P.R. China
Телефон: +86-021-37761008
Web-сайт: https://www.insmark.net/
E-mail: international@insmark.com.cn
Изготовитель
Shanghai InsMark Instrument Technology Co., Ltd., КитайАдрес: Level 5, № 2 building, 1198, Jiu Xin Road, Shanghai, P.R. China
Телефон: +86-021-37761008
Web-сайт: https://www.insmark.net/
E-mail: international@insmark.com.cn
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46
Телефон: 8 (495) 437-56-33; факс 8 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Правообладатель
Shanghai InsMark Instrument Technology Co., Ltd., КитайАдрес: Level 5, № 2 building, 1198, Jiu Xin Road, Shanghai, P.R. China
Телефон: +86-021-37761008
Web-сайт: https://www.insmark.net/
E-mail: international@insmark.com.cn
Принцип действия сахариметров основан на автоматическом измерении угла вращения плоскости поляризации пучка света, который зависит от концентрации раствора исследуемого вещества и длины оптического пути света в растворе.
Сахариметры состоят из оптической системы со светодиодным источником излучения, создающей параллельный, поляризованный и монохроматический пучок света, электронной части, позволяющей измерить угол вращения плоскости поляризации, а также цветного сенсорного ЖК-экрана, позволяющего осуществлять управление процедурой измерения угла вращения плоскости поляризации и обработки полученных результатов.
Оптически активное вещество, пропуская через себя монохроматическое излучение, изменяет плоскость поляризации на определенный угол. Анализатор, состоящий из поляризатора и фотоэлектрического датчика, осуществляет компенсационное вращение плоскости поляризации и реализуется с помощью высокоточного электропривода. Угол вращения плоскости поляризации измеряется высокоточным преобразователем и попадает в систему обработки информации. Направление вращения анализатора определено фазой появления фотоэлектрического сигнала, согласно которому отмечается положительное или отрицательное вращение плоскости поляризации вещества.
Конструктивно сахариметр выполнен в виде стационарного настольного прибора. На передней части корпуса прибора расположен сенсорный ЖК-экран и отсек для экспозиции образца. На задней панели прибора расположен переключатель питания, разъем кабеля питания для включения прибора в сеть, USB-разъем для переноса результатов измерения на USB-диск.
Сахариметры представлены в двух модификациях IP-digiS1 и IP-digiS2. В модификации IP-digiS2 реализована функция термостатирования исследуемого вещества в специальной кювете.
Заводской номер содержит цифровое обозначение, наносится методом цифровой лазерной печати на шильдик, который наклеивается на корпус сахариметров посредством самоклеящейся пленки.
Нанесение знака поверки на сахариметры не предусмотрено.
Пломбирование сахариметров не предусмотрено.
Общий вид и схема нанесения заводского номера сахариметров представлены на рисунке 1.
Лист № 2
Всего листов 5
Место нанесения
заводского номера

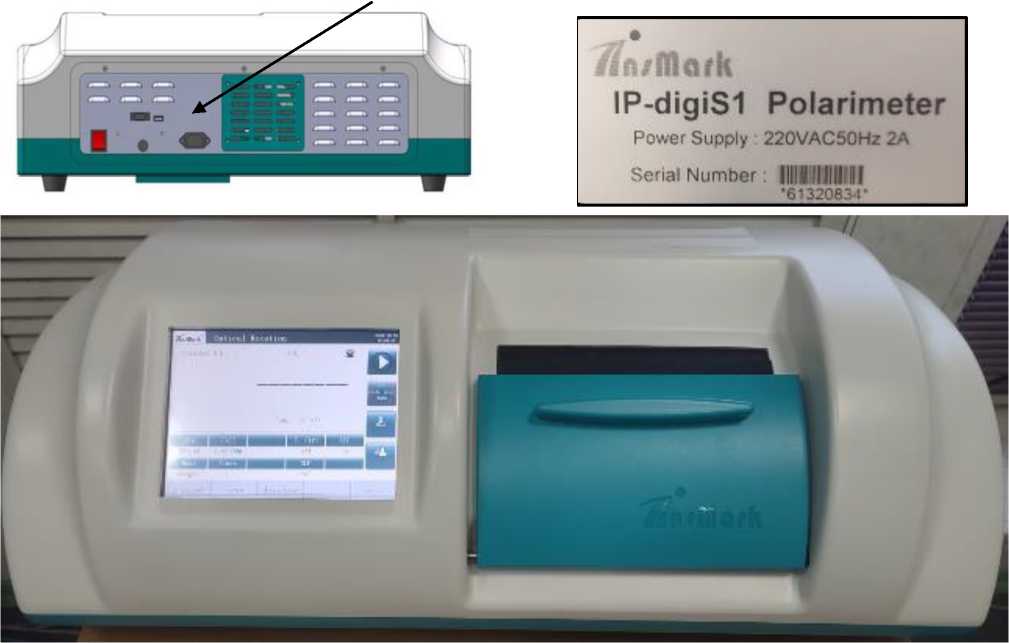

Рисунок 1 - Внешний вид и схема нанесения заводского номера сахариметров модификации IP-digiS1, IP-digiS2
Таблица 2 - Метрологические характеристики сахариметров
|
Наименование характеристики |
Значение |
|
модификация модификация IP-digiSl IP-digiS2 | |
|
Диапазон измерений угла вращения плоскости поляризации |
от +76° до -76° |
|
Доверительные границы допускаемой абсолютной погрешности измерений угла вращения плоскости поляризации |
±0,01° |
|
Диапазон измерений угла вращения плоскости поляризации в градусах Международной сахарной шкалы, °Z |
от +220 до -220 |
|
Доверительные границы допускаемой абсолютной погрешности измерений угла вращения плоскости поляризации в градусах Международной сахарной шкалы, °Z |
±0,03 |
Таблица 3 - Технические характеристики сахариметров
|
Наименование характеристики |
Значение | |
|
модификация IP-digiSl |
модификация IP-digiS2 | |
|
Рабочая длина волны, нм |
589,44 | |
|
Диапазон показаний встроенного сенсорного датчика по | ||
|
температуре, °С |
от 0 до +100 | |
|
Диапазон установки температуры термостатирования, °С |
- |
от +10 до +50 |
|
Точность установки температуры термостатирования, °С |
- |
±0,2 |
|
Параметры электрического питания от сети переменного | ||
|
тока: | ||
|
- напряжение переменного тока, В |
220 ± 22 | |
|
- частота переменного тока, Гц |
50 ± l | |
|
Габаритные размеры, мм, не более: | ||
|
- длина |
720 | |
|
- ширина |
365 | |
|
- высота |
24 |
0 |
|
Масса, кг, не более |
30 |
35 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от +15 до +25 | |
|
- относительная влажность воздуха, %, не более |
70 | |
|
- атмосферное давление, кПа |
от 96 до 104 | |
