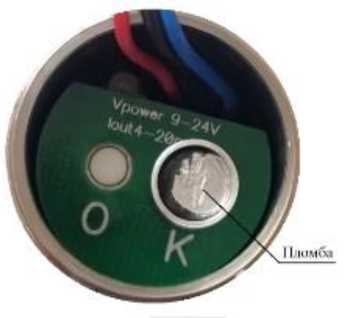

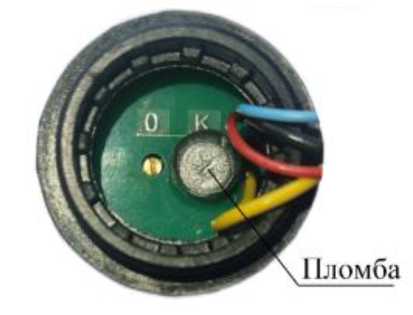

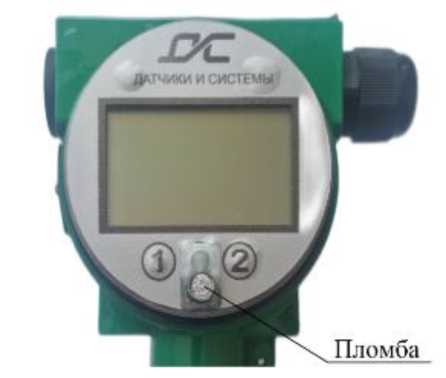

Обозначение

Расшифровка

Xi

Сокращенное наименование вида измеряемого давления: ДА, ДИ, ДВ, ДИВ, ДД, ДГ

X2

Код исполнения (для общепромышленных обозначение отсутствует):

• - Ех (взрывозащищенное)

• - Вн (взрывозащищенное)

• - К(кислородное)

Х3

Модель датчика (обозначение «ХХХХ» - все индексы цифровые)

Абсолютного давления (ДА): 5033; 7033; 8033; 8038; 5043; 7043; 8043; 8048; 5053; 7053; 8053; 8058; 5063; 7063 ;8063; 8068.

Избыточного давления (ДИ): 5i03; 7i03; 8i03; 5i03-i; 7i03-i; 8i03-i; 5i04; 5i05; 5ii3; 7ii3; 8ii3; 5i23; 7i23; 8i23; 8i28; 5i24; 5i25; 8i25; 5i33; 7i33; 8i33; 8i38; 5i34; 5i35; 8i35; 5i43; 7i43; 8i43; 8i48; 5i43-i; 7i43-i; 8i43-i; 8i48-i; 5i44; 5i45; 8i45; 5i53; 5i57; 7i53; 7i57; 8i53; 8i57; 8i58; 5i63; 5i67; 7i63; 7i67; 8i63; 8i67; 8i68; 5i64; 5i65; 8i65; 5i63-i; 5i67-i; 7i63-i; 7i67-i; 8i63-i; 8i67-i; 8i68-i; 5i73; 5i77; 7i73; 7i77;8i73; 8i77; 8i78; 5i83; 5i87; 7i83; 7i87; 8i83; 8i87; 8i88; 5i93; 5i97; 7i93; 7i97; 8i93; 8i97; 8i98; 5i93-i; 7i93-i; 8i93-i; 8i98-i.

Давления-разрежения (ДВ): 5203; 7203; 8203; 5203-i; 7203-i; 8203-i; 5204; 5205; 52i3; 72i3; 82i3; 5223; 7223; 8223; 8228; 5224; 5225; 8225; 5233; 7233; 8233; 8238; 5234; 5235; 8235; 5243; 7243; 8243; 8248; 5244; 5245; 8245.

Давления-разрежения (ДИВ): 5303; 7303; 8303; 5313; 7313; 8313; 5314; 5315; 5323; 7323; 8323; 8328; 5324; 5325; 8325; 5333; 7333; 8333; 8338; 5334; 5335; 8335; 5343; 7343; 8343; 8348; 5344; 5345; 8345; 5353; 7353; 8353; 8358; 5363; 5367; 7363; 7367; 8363; 8367; 8368; 5364; 5365; 8365.

Разности давлений (ДД): 540i; 5402; 7402; 8402; 540i-i; 5402-i; 7402-i; 8402-i; 54i4; 74i4; 84i4; 54ii; 54i2; 74i2; 84i2; 5424; 7424; 8424; 5422; 7422; 8422; 5434; 7434; 8434; 5432; 7432; 5444; 7444; 8444; 5454; 7464; 8464.

Гидростатического давления (ДГ): 5526; 7526; 8526; 5535; 7535; 8535; 5536; 7536; 8536; 5546; 7546; 8546; 5545; 7545; 8545; 5546-i; 7546-i; 8546-i; 5556; 7556; 8556; 5565; 7565; 8565; 5566; 7566; 8566.

Первая цифра модели датчика - конструктивное исполнение корпуса:

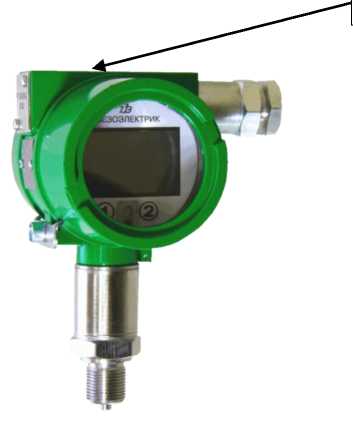

«5» - индикаторный датчик

«8» - многопредельный датчик

«7» - однопредельный перенастраиваемый датчик

Вторая цифра модели датчика - тип измеряемого давления:

«0» - абсолютное давление

«1» - избыточное давление

«2» - разрежение

«3» - давление-разрежение

«4» - разность давлений

«5» - гидростатическое давление

Третья цифра модели датчика - верхний предел измерений (до 250 МПа)

Обозначение

Расшифровка

Х3

Четвертая цифра модели датчика - тип присоединения к процессу:

«1» - не используется

«2» - присоединение к процессу с использованием медных трубок и накидной гайки М12*1.5 (Рисунок Д.4 РЭ)

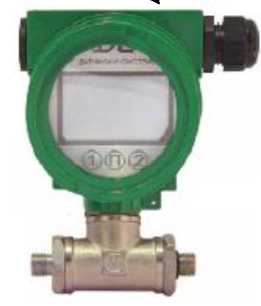

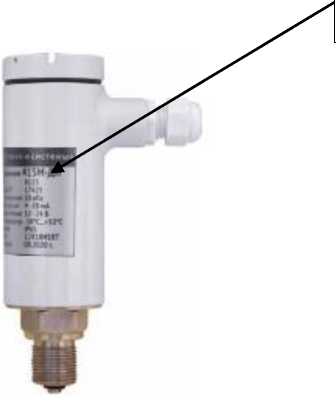

«3» - присоединение к процессу резьбовое М20*1.5, М27И.5 или G3/4

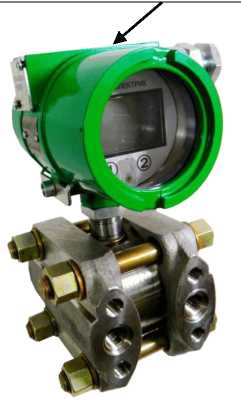

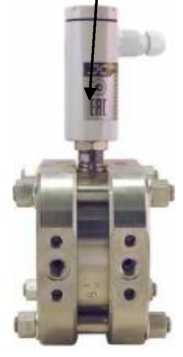

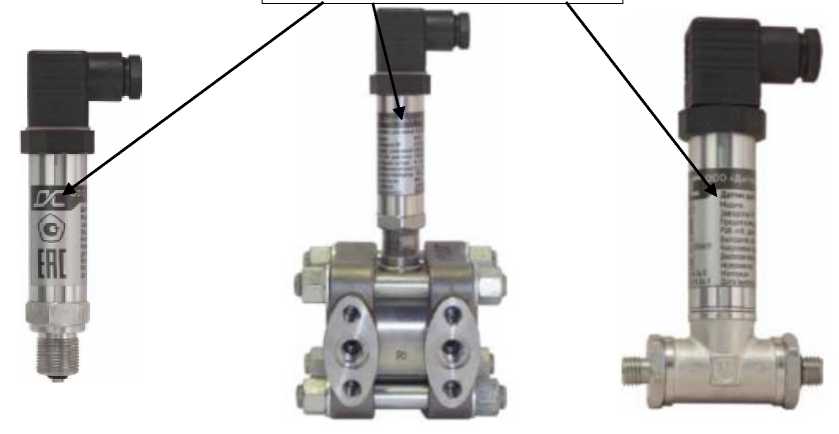

«4» - датчики с измерительным блоком (Рисунок В.2 РЭ)

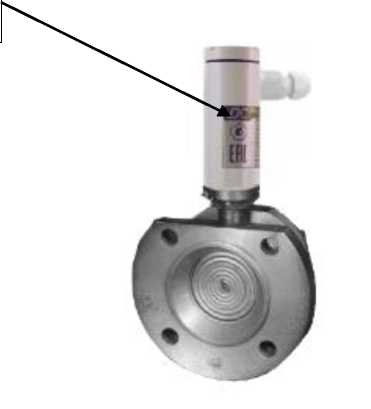

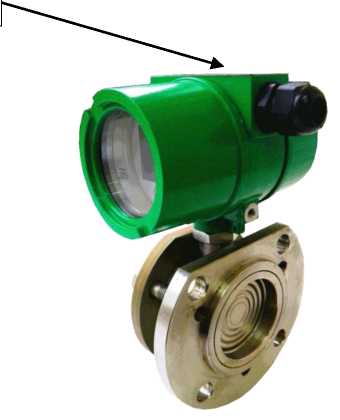

«5» - датчики с фланцевым присоединением (Рисунок В.4 РЭ)

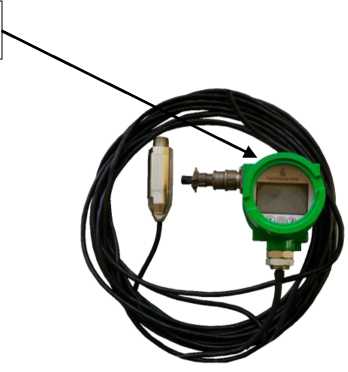

«6» - датчики, имеющие погружную часть ДГ

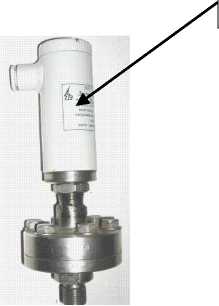

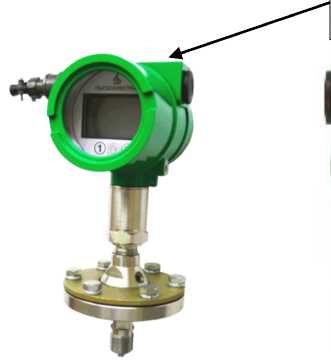

«7» - датчики с разделительной мембраной

«8» - исполнение датчика с аналоговым электронным блоком

Х4

Предел допускаемой основной приведенной погрешности

Х5

Верхний предел измерений и единица величины

Хб

Рабочее избыточное давление для датчиков ДД

Х7

Код выходного сигнала:

05 (0-5 мА); 50 (5-0 мА); 420 (4-20 мА); 204 (20-4 мА); 042В (0,4-2 В); 05В (0-5 В); 010В (0-10 В); RS485; USART; HART; USB

Совмещенные выходные сигналы обозначаются через косую черту (пример: 420/USART; 05/RS485)

Х8

Код характеристики преобразования:

• - Л - линейная (базовое исполнение)

• - Кр - корнеизвлекающая

Х9

Напряжение питания, В (от 3,2 до 36)

Х10

Код климатического исполнения по ГОСТ 15150-69: Т1 (УХЛ3.1), Т2 (УХЛ3.1), Т3(У.2), Т4(У.2), Т5(У.2), Т6(У.2). Базовое исполнение - Т4

Х11

Код электрического соединителя:

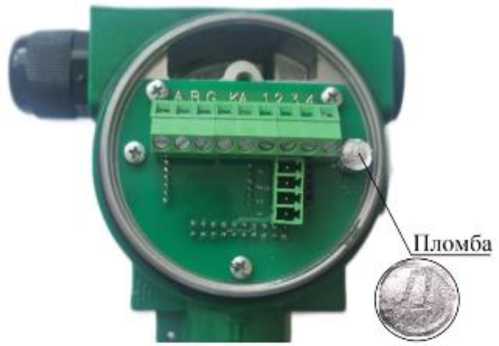

• - С: сальниковый ввод (для кабеля 06-12мм) и КК (колодка клеммная внутренняя)

• - С1: сальниковый ввод (06-11мм) и КК (колодка клеммная внутренняя)

• - С2: сальниковый ввод (05-10,5мм) и КК (колодка клеммная внутренняя)

• - С3: трубный сальниковый ввод (07,5-13мм) и КК (колодка клеммная внутренняя)

• - С4: сальниковый (для бронированного кабеля 07,5-10,5мм) и КК

• - С3М15: сальниковый ввод КНВМ1М-15 (FETG11-15) (06-12мм) с креплением для металлорукава Ду15 и КК

• - С3М20: сальниковый ввод КНВМ1М-20 (FETG11-20) (06-12мм) с креплением для металлорукава Ду20 и КК

• - C5/L: ввод с кабелем длиной Цм) и резьбой G1/2” для присоединения металлорукава

• - C6/L: ввод с кабелем длиной L (м)

• - C7/L: герметичный ввод IP68 с кабелем длиной L (м)

• - Р1: разъем: розетка 2РМ14Б4Г1Е1 (вилка каб. 2РМ14КПН4Ш1Е1)

• - Р2: разъем: розетка 2РМ18Б10Г3Е1 (вилка каб. 2РМ18КПН10Ш3Е1)

• - Р3: разъем: розетка 2РМ22Б10Г1Е1 (вилка каб. 2РМ22КПН10Ш1Е1)

• - Р4: разъем: вилка GSP3M20 (розетка GDM-3011 08-10 мм)

• - Р5: разъем: вилка ELST500/12093Sn (розетка ELKA 5012 PG 9 каб. 06-8 мм)

Обозначение

Расшифровка

Х12

Материал мембраны (указывается по необходимости):

ММ1 (Сплав 36НХТЮ; Сталь 12Х18Н10Т)

ММ2 (AISI 316L, Сталь 12Х18Н10Т)

ММ3 (Керамика AL2O3, Сталь 12Х18Н10Т)

ММ4 (Кремний Сталь, 12Х18Н10Т)

ММ5 (Титановый сплав, Сталь 12Х18Н10Т)

Х13

Присоединительный размер штуцера, кроме датчиков -ДД и -ДГ (базовое исполнение - М20)

Х14

Длина кабеля для датчиков ДГ моделей ХХХ6 - L (метров)

ГП

Указывается при заказе с поверкой

Х15

Код монтажных частей:

Н (КМЧ20); СК; КМЧ Т; БКН1-10; БКН2-10; БКН3-11; БКН3-11-12С1; БКН3-

11-12С2; БКН5; КМЧ RVG; КМЧ RVG mini; П27; П12; Ш20; Г; Х

Х16

Дополнительные требования: дроссель; рабочая среда; приработка 360ч (ТП) и др.

Х17

Обозначение технических условий (ТУ 26.51.52-002-24182193-2024)

Примечание: базовое исполнение допускается не указывать

Наименование

Обозначение

Значение

Датчик давления

415М¹⁾

1 шт.

- кабельная    часть    разъема    (при

исполнении с разъемом)

-

1 шт.

- паспорт

ПС 26.51.52-002-24182193-2024

1 экз.

- руководство по эксплуатации

РЭ 26.51.52-002-24182193-2024

1 экз.

- инструкция по настройке

4.15.00.000ИН

1 экз.

- методика поверки

-

1 экз.

¹⁾ Обозначение модификации, модели и исполнения в соответствии с заказом Примечание - для партии датчиков, направляемых в один адрес, допускается прилагать по 1 экз. Методики поверки, РЭ и (или) ИН на каждые 10 датчиков или другое число по согласованию с потребителем.

Наименование характеристики

Значение

Верхние пределы измерений для датчиков абсолютного давления: 415М-ДА,  415М-ДА-Ех,

415М-ДА-Вн

• - моделей 5033²4 7033²⁾; 8033²⁾; 8038²⁾, кПа

• - моделей 5043²,³⁾; 7043²⁾; 8043²⁾; 8048²⁾, кПа

• - моделей 5053²,³⁾; 7053²⁾; 8053²⁾; 8058²⁾, кПа

• - моделей 5063²,³⁾; 7063²⁾; 8063²⁾; 8068²⁾, МПа

1004 60; 40; 25; 16; 10; 6,0; 4,0 250¹⁾; 160; 100; 60; 40; 25; 16; 10

600¹⁾; 400; 250; 160; 100; 60; 40; 25 2,5¹⁾; 1,6; 1,0; 0,6; 0,4; 0,25; 0,16; 0,1

Нижний предел измерений для датчиков абсолютного давления: 415М-ДА, 415М-ДА-Ех, 415М-ДА-Вн (для всех моделей), кПа

0

Верхние пределы измерений для датчиков избыточного давления: 415М-ДИ,  415М-ДИ-Ех,

415М-ДИ-Вн

• - моделей 5103; 7103; 8103, кПа

• - моделей 5103-1; 7103-1; 8103-1; 5104²,³⁾; 5105²’³⁾; кПа

• - моделей 5113; 7113; 8113, кПа

• - моделей 5123²⁾; 7123²⁾; 8123; 8128; 5124²⁾³⁾; 5125²⁾³⁾; 8125, кПа

• - моделей 5133²4 7133²⁾; 8133²⁾; 8138²⁾; 5134²,³⁾;

• 5135².³⁾ ; 8135²⁾, кПа

• - моделей 5143²⁾³⁾; 7143²⁾; 8143²⁾; 8148²⁾, кПа

• - моделей 5143-1²,³⁾; 7143-1²⁾; 8143-1²⁾; 8148-1²⁾,

• 5144².³⁾ ; 5145²,³⁾; 8145²⁾, кПа

• - моделей 5153²,³⁾; 5157³⁾; 7153²⁾; 7157²⁾;8153²⁾; 8157²⁾; 8158²⁾, кПа

• - моделей 5163²,³⁾; 5167³⁾; 7163²⁾; 7167²⁾; 8163²⁾; 8167²⁾; 8168²⁾, 5164²,³⁾; 5165²,³⁾; 8165²⁾, МПа

• - моделей 5163-1²,³⁾; 5167-1³⁾; 7163-1²⁾; 7167-1²⁾; 81631²⁾; 8167-1²⁾; 8168-1²⁾, МПа

• - моделей 5173²,³⁾; 5177³⁾; 7173²⁾; 7177²⁾; 8173²⁾; 8177²⁾; 8178²⁾, МПа

• - моделей 5183³⁾; 5187³⁾; 7183; 7187; 8183; 8187; 8188, МПа

• - моделей 5193³⁾; 5197³⁾; 7193; 7197; 8193; 8197; 8198,

МПа

• - моделей 5193-1³⁾; 7193-1; 8193-1; 8198-1, МПа

0,25¹⁾; 0,16; 0,10; 0,06

1,0¹⁾; 0,6; 0,4; 0,25; 0,16; 0,10; 0,06

4,0¹⁾; 2,5; 1,6; 1,0; 0,60; 0,40; 0,25; 0,16

10,04 6,0; 4,0; 2,5; 1,6; 1,0; 0,60; 0,40 40¹⁾; 25; 16; 10; 6,0; 4,0; 2,5; 1,6

1004 60; 40; 25; 16; 10; 6,0; 4,0

250¹⁾; 160; 100; 60; 40; 25; 16; 10

600¹⁾; 400; 250; 160; 100; 60; 40; 25

2,5¹⁾; 1,6; 1,0; 0,6; 0,4; 0,25; 0,16; 0,1

6,0¹⁾; 4,0; 2,5; 1,6; 1,0; 0,6; 0,4; 0,25

16¹⁾; 10; 6,0; 4,0; 2,5; 1,6; 1,0; 0,6

40¹⁾; 25; 16; 10; 6,0; 4,0; 2,5; 1,6 1004 60; 40; 25; 16; 10; 6,0; 4,0

250¹⁾; 160; 100; 60; 40; 25; 16; 10

Нижний предел измерений для датчиков избыточного давления: 415М-ДИ, 415М-ДИ-Ех, 415М-ДИ-Вн (для всех моделей), кПа

0

Наименование характеристики

Значение

Верхние пределы измерений разрежения для датчиков разрежения: 415М-ДВ, 415М-ДВ-Ех, 415-ДВ-Вн

• - моделей 5203; 7203; 8203, кПа

• - моделей 5203-1; 7203-1; 8203-1; 5204³⁾; 5205³⁾, кПа

• - моделей 5213; 7213; 8213, кПа

• - моделей 5223; 7223; 8223; 8228; 5224³⁾; 5225³⁾; 8225, кПа

• - моделей 5233; 7233; 8233; 8238; 5234³⁾; 5235³⁾; 8235, кПа

• - моделей 5243; 7243; 8243; 8248; 5244³⁾; 5245³⁾; 8245, кПа

0,25¹⁾; 0,16; 0,10; 0,06

1.0¹); 0,6; 0,4; 0,25; 0,16; 0,10; 0,06 4,0¹⁾; 2,5; 1,6; 1,0; 0,60; 0,40; 0,25; 0,16

10,04 6,0; 4,0; 2,5; 1,6; 1,0; 0,60; 0,40

40¹⁾; 25; 16; 10; 6,0; 4,0; 2,5; 1,6

1004 60; 40; 25; 16; 10; 6,0; 4,0

Нижний предел измерений для датчиков разрежения: 415М-ДВ,  415М-ДВ-Ех, 415-ДВ-Вн (для всех

моделей), кПа

0

Диапазоны измерений для датчиков давления-разрежения: 415М-ДИВ, 415М-ДИВ-Ех, 415М-ДИВ-Вн

• - моделей 5303; 7303; 8303, кПа

• - моделей 5313; 7313; 8313; 5314³⁾; 5315³⁾, кПа

• - моделей 5323; 7323; 8323; 8328; 5324³⁾; 5325³⁾; 8325, кПа

от -0,2 до 0,2¹⁾; от -0,125 до 0,125;

от -0,08 до 0,08;

от -0,05 до 0,05 от -1,25 до 1,25¹⁾;

от -0,8 до 0,8; от -0,5 до 0,5;

от -0,3 до 0,3;

от -0,2 до 0,2; от -0,125 до 0,125;

от -0,08 до 0,08;

от -0,05 до 0,05 от -5,0 до 5,0¹⁾; от -3,0 до 3,0; от -2,0 до 2,0;

от -1,25 до 1,25;

от -0,8 до 0,8; от -0,5 до 0,5;

от -0,3 до 0,3; от -0,2 до 0,2

Наименование характеристики

Значение

• - моделей 5333; 7333; 8333; 8338; 5334³⁾; 5335³⁾; 8335, кПа

• - моделей 5343; 7343; 8343; 8348; 5344³⁾; 5345³⁾; 8345, кПа

• - моделей 5353³⁾; 7353; 8353; 8358, МПа

• - моделей 5363³⁾; 5367³⁾; 7363; 7367; 8363; 8367; 8368, 5364^2,3); 5365^2,3); 8365 МПа

от -20,0 до 20,0¹⁾; от -12,5 до 12,5;

от -8,0 до 8,0; от -5,0 до 5,0;

от -3,0 до 3,0; от -2,0 до 2,0;

от -1,25 до 1,25; от -0,8 до 0,8

от -100 до 150¹⁾; от -100,0 до 60,0; от -50,0 до 50,0; от -30,0 до 30,0;

от -20,0 до 20;

от -12,5 до 12,5; от -8,0 до 8,0;

от -5,0 до 5,0 от -0,1 до 0,5¹⁾;

от -0,1 до 0,3; от-0,1 до 0,15; от-0,1 до 0,06;

от -0,05 до 0,05; от -0,03 до 0,03;

от -0,02 до 0,02;

от -0,0125 до 0,0125 от -0,1 до 2,4¹⁾;

от -0,1 до 1,5; от -0,1 до 0,9;

от -0,1 до 0,5; от -0,1 до 0,3;

от -0,1 до 0,15; от -0,1 до 0,06;

от -0,05 до 0,05

Верхние пределы измерений для датчиков разности давлений: 415М-ДД, 415М-ДД-Ех, 415М-ДД-Вн

• - моделей 5401; 5402; 7402; 8402, кПа

• - моделей 5401-1; 5402-1; 7402-1; 8402-1, кПа

• - моделей 5414³⁾; 7414; 8414, кПа

• - моделей 5411; 5412; 7412; 8412, кПа

• - моделей 5424³⁾; 7424; 8424; 5422; 7422; 8422; кПа

• - моделей 5434³⁾; 7434; 8434; 5432; 7432, кПа

• - моделей 5444³⁾; 7444; 8444, кПа

• - моделей 5454³⁾; 7464; 8464, МПа

0,25¹⁾; 0,16; 0,10; 0,06

1,0¹⁾; 0,6; 0,4; 0,25; 0,16; 0,10; 0,06 1,6¹⁾; 1,0; 0,6; 0,4; 0,25; 0,16; 0,10; 0,06 4,0¹⁾; 2,5; 1,6; 1,0; 0,60; 0,40; 0,25; 0,16 10,04 6,0; 4,0; 2,5; 1,6; 1,0; 0,60; 0,40 40¹⁾; 25; 16; 10; 6,0; 4,0; 2,5; 1,6 250¹⁾; 160; 100; 60; 40; 25; 16; 10

2,5¹⁾; 1,6; 1,0; 0,6; 0,4; 0,25; 0,16; 0,1

Наименование характеристики

Значение

Нижний предел измерений для датчиков разности давлений: 415М-ДД, 415М-ДД-Ех, 415М-ДД-Вн (для всех моделей), кПа

0

Верхние   пределы   измерений   для   датчиков

гидростатического давления⁵⁾: 415М-ДГ, 415М-ДГ-Ех, 415М-ДГ-Вн

• - моделей 5526; 7526; 8526, м вод.ст

• - моделей 5535³⁾; 7535; 8535; 5536; 7536; 8536, м вод.ст

• - моделей 5546; 7546; 8546, м вод.ст

• - моделей 5545³⁾; 7545; 8545; 5546-1; 7546-1; 8546-1, м вод.ст

• - моделей 5556; 7556; 8556, м вод.ст

• - моделей 5565³⁾; 7565; 8565; 5566; 7566; 8566, м вод.ст

1,0¹⁾; 0,6; 0,4; 0,25; 0,16; 0,10; 0,06 4,0¹⁾; 2,5; 1,6; 1,0; 0,60; 0,40; 0,25;

0,16

10,0¹⁾; 6,0; 4,0; 2,5; 1,6; 1,0; 0,60;

0,40

25¹⁾; 16; 10; 6; 4; 2,5; 1,6; 1,0

60¹⁾; 40; 25; 16; 10; 6; 4; 2,5 250¹⁾; 160; 100; 60; 40; 25; 16; 10

Нижний    предел    измерений    для    датчиков

гидростатического давления⁵⁾: 415М-ДГ, 415М-ДГ-Ех, 415М-ДГ-Вн (для всех моделей), кПа

0

Пределы допускаемых основных приведенных (к диапазону измерений) погрешностей датчиков с линейной функцией преобразования,

для 415М-ДА, 415М-ДА-Ех, 415М-ДА-Вн

• - с верхним пределом измерений от 4 до 6 кПа, %⁴⁾

• - с верхним пределом измерений от 10 до 16 кПа, %⁴⁾

• - с верхним пределом измерений от 25 до 40 кПа, %⁴⁾

• - с верхним пределом измерений от 60 до 100 кПа, %⁴⁾

• - с верхним пределом измерений от 160 кПа до 250 МПа, %⁴⁾

±1,0

от ±0,5 до ±1,0

от ±0,25 до ±1,00

от ±0,15 до ±1,00

от ±0,075 до ±1,000

Пределы допускаемых основных приведенных (к диапазону измерений)⁶⁾ погрешностей датчиков с линейной функцией преобразования,

для 415М-ДИ; 415М-ДИ-Ех; 415М-ДИ-Вн; 415М-ДВ; 415М-ДВ-Ех; 415М-ДВ-Вн; 415М-ДИВ; 415М-ДИВ-Ех; 415М-ДИВ-Вн; 415М-ДД; 415М-ДД-Ех; 415М-ДД-Вн

• - с верхним пределом измерений от 0,06 до 0,16 кПа, %⁴⁾

• - с верхним пределом измерений от 0,25 до 0,4 кПа, %⁴⁾

• - с верхним пределом измерений от 0,6 до 2,5 кПа, %⁴⁾

• - с верхним пределом измерений от 4 до 6 кПа, %⁴⁾

• - с верхним пределом измерений от 10 до 16 кПа, %⁴⁾

• - с верхним пределом измерений от 25 до 40 кПа, %⁴⁾

• - с верхним пределом измерений от 60 до 100 кПа, %⁴⁾

• - с верхним пределом измерений от 160 кПа до 250 МПа, %⁴⁾

от ±0,5 до ±1,0 от ±0,25 до ±1,00

от ±0,1 до ±1,0 от ±0,075 до ±1,000 от ±0,075 до ±1,000 от ±0,075 до ±1,000 от ±0,075 до ±1,000

от ±0,075 до ±1,000

Наименование характеристики

Значение

Пределы допускаемых основных приведенных (к диапазону измерений) погрешностей датчиков с линейной функцией преобразования, ул для 415М-ДГ, %

±0,5

Пределы допускаемых основных приведенных (к диапазону измерений)⁶⁾ погрешностей для датчиков с корнеизвлекающей функцией преобразования (для датчиков всех моделей), ук, %

• - при изменении входного сигнала от 0% до 2 %

• - при изменении выходного сигнала от 2 % до 100 %

2-ул

Ук= Ул

Пределы дополнительной приведенной (к диапазону измерений)⁶⁾ погрешности Yt, вызванной изменением температуры (от +15 до +25 °С) окружающей среды на каждые 10 °С, % ⁴⁾

±0,075 (при ±0,075 < у <±0,100)

±0,10 (при ±0,10 < у <±0,15) ±0,15 (при ±0,15 < у <±0,20) ±0,25 (при ±0,25 < у <±0,50) ±0,45 (при ±0,50 < у <±1,00) ±0,60 (при у = ±1,0)

• ¹⁾ Максимальный верхний предел измерений Ртах (1^й предел) для указанных моделей. Датчики (в зависимости от модели) имеют до 8 пределов (кроме датчиков моделей 8ХХ8, они имеют один предел, выбираемый из первых четырех). Допускается по согласованию с заказчиком поставлять датчики, на меньшее количество пределов измерений, при этом в паспорте должна быть отметка о количестве пределов измерений.

• ²⁾ Модели имеющие кислородное исполнение. На корпусе датчиков кислородного исполнения 415М-К должна крепиться этикетка с предупредительной надписью: «КИСЛОРОД! ОПАСНО!»

• ³⁾ Модели имеющие взрывозащищенное исполнение «-Вн» и «-Ex» (остальные только «-Ex»)

• ⁴⁾ Фактические значения погрешности на пределах датчиков указаны в паспорте

• ⁵⁾ Для датчиков ДГ - [1 м вод.ст = 9806,65 Па] в соответствии с Постановлением Правительства РФ от 31.10.2009 г. № 879. Значение диапазона (кПа) с пределами датчика указаны в паспорте.

• ⁶⁾ Для датчиков ДД погрешность измерений приводится к удвоенному значению верхнего предела датчика.

Примечание - Модели 5197 и 8197 изготавливаются с верхним пределом измерений до 60 МПа; Для аналоговых датчиков моделей 80Х8-83Х8 значения у из диапазона: от ±0,15 до ±1,0%;

Наименование характеристики

Значение

Выходные аналоговые сигналы:

- постоянного тока, мА

от 0 до 5; от 5 до 0; от 4 до 20; от 20 до 4;

Наименование характеристики

Значение

- напряжения, В

от 0,4 до 2; от 0 до 5; от 0 до 10;

Цифровые сигналы: протоколы (интерфейсы)

Modbus RTU;

HART; USART;

(RS485; USB; HART)

Питание датчиков:

• - от источника постоянного тока напряжением ¹⁾, В

• - от встроенного источника питания, В

от 3,2 до 36,0 от 3,2 до 3,6

Пределы датчика (в зависимости от модели) ¹⁾

от 1 до 8

Масса (в зависимости от модели) ³⁾, кг:

от 0,4 до 11,0

Габаритные размеры корпуса электронного блока и датчика (в зависимости от модели) ³⁾ (ширина^хдлина^хвысота), мм, не более

290^х120^х190

Маркировка взрывозащиты ²⁾

- для исполнения 415M-Ex

0Ex ia IIC T6 GA X Ex ia IIIC T85°C Da X

- для исполнения 415М-Вн

1Ex db IIC T6 Gb X Ex tb IIIB T85°C Db X

Нормальные условия измерений:

• - температура окружающей среды, °С

• - относительная влажность воздуха, %, не более

• - атмосферное давление, кПа

от +15 до +25

95

от 84,0 до 106,7

Условия эксплуатации:

• - температура окружающей среды, (в зависимости от климатического исполнения Xio)¹⁾ по ГОСТ 15150-69, °С

• - относительная влажность, при 35°С (без конденсации влаги) %, не более

• - атмосферное давление, кПа

от -55 до +75

95

от 84,0 до 106,7

• ¹⁾ Фактические значения указаны в паспорте на датчик

• ²⁾ Значение указано в паспорте и на корпусе датчика

• ³⁾ Без учета монтажных частей

Наименование

Значение

Полный средний срок службы, лет, не менее

12

Средняя наработка на отказ, ч, не менее

100 000
