Номер по Госреестру СИ: 96246-25
96246-25 Трансформаторы тока гальванической развязки
(МИР-ТЕК-ТТГР-1000)
Назначение средства измерений:
Трансформаторы тока гальванической развязки МИРТЕК-ТТГР-1000 (далее - ТТГР) предназначены для измерений силы переменного тока промышленной частоты 50 Гц в цепях с номинальными напряжениями до 20 кВ включительно. ТТГР используются в качестве рабочих эталонов второго разряда в соответствии с Государственной поверочной схемой для средств измерений коэффициентов преобразования силы электрического тока, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 1491 от 21 июля 2023 г. при проведении поверки и калибровки средств измерений, в том числе приборов учета электроэнергии с гальванически связанными измерительными цепями тока и напряжения.
Внешний вид.
Трансформаторы тока гальванической развязки
Рисунок № 1
Общие сведения
Дата публикации - 26.08.2025
Срок свидетельства -
Номер записи - 63136ed9-5c6c-e2af-4a20-bc89ce55550b
ID в реестре СИ - 1426618
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет,
Производитель
Изготовитель - Общество с ограниченной ответственностью "МИРТЕК"
Страна - РОССИЯ
Населенный пункт - 347927, Ростовская обл., г. Таганрог, ул. Поляковское ш., зд. 15К
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1771 от 2025.08.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы тока гальванической развязки (МИР-ТЕК-ТТГР-1000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "МИРТЕК"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96246-25 |
Трансформаторы тока гальванической развязки, МИР-ТЕК-ТТГР-1000 Общество с ограниченной ответственностью "МИРТЕК" (РОССИЯ 347927, Ростовская обл., г. Таганрог, ул. Поляковское ш., зд. 15К) |
ОТ МП |
4 года |
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Кто поверяет Трансформаторы тока гальванической развязки (МИР-ТЕК-ТТГР-1000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы тока гальванической развязки (МИР-ТЕК-ТТГР-1000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится методом трафаретной печати на боковую панель ТТГР, на титульные листы формуляра и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Порядок работы» руководства по эксплуатации МИРТ.671225.001РЭ «Трансформаторы тока гальванической развязки МИРТЕК-ТТГР-1000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ПравообладательОбщество с ограниченной ответственностью «МИРТЕК»
(ООО «МИРТЕК»)
Юридический адрес: 347927, Ростовская обл., г. Таганрог, ул. Поляковское ш., зд. 15К ИНН 6154125635
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия ТТГР основан на законе электромагнитной индукции.
Конструктивно ТТГР состоит из диэлектрического корпуса, в котором размещены тороидальные магнитопроводы, обмотки из медного провода, блок сравнения и компенсации, блок питания от сети 220 В, 50 Гц, блок индикации, защита от режима холостого хода. ТТГР содержит обмотку для подключения поверочной установки (управляющего сигнала) Л1-Л2. Другая обмотка И1-И2 создается пользователем в сквозном отверстии диэлектрического корпуса. На обмотку может быть подано напряжение до 20 кВ благодаря гальванической развязке. Допустимое число витков И1-И2 - 1. Ток через И1-И2 одновременно пропускается через токовую измерительную цепь калибруемого или поверяемого средства измерения. Минимальная погрешность ТТГР обеспечивается за счет электронной компенсации.
К средству измерений данного типа относятся ТТГР зав. № 01, зав. № 02, зав. № 03.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом трафаретной печати на боковую панель ТТГР.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средства измерений предусмотрено.

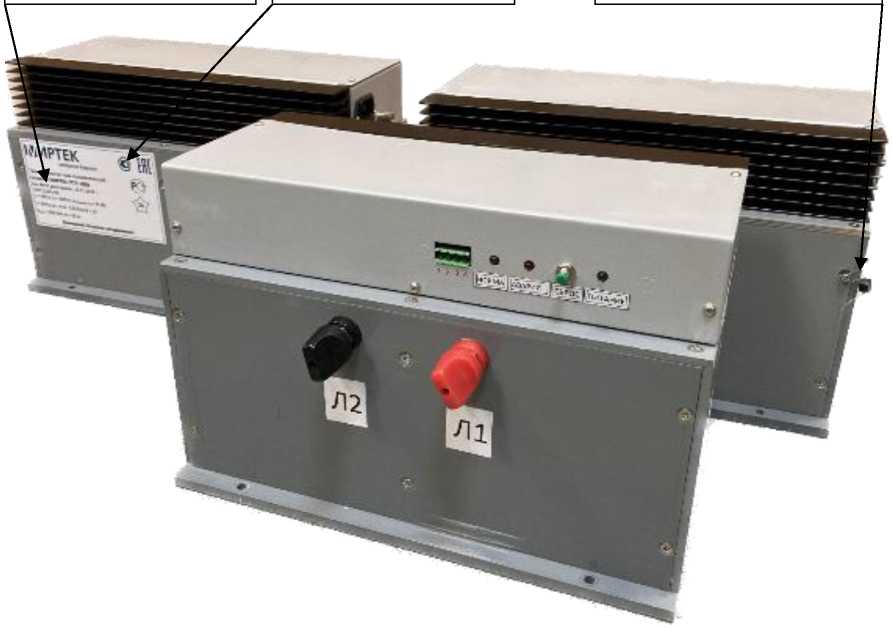

Общий вид трансформатора тока гальванической развязки МИРТЕК-ТТГР-1000, мест пломбирования от несанкционированного доступа, мест нанесения заводского номера, мест нанесения знака утверждения типа приведены на рисунке 1.
Место нанесения
заводского номера
Место нанесения знака утверждения типа
Место пломбирования от несанкционированного доступа
Рисунок 1 - Общий вид трансформатора тока гальванической развязки МИРТЕК-ТТГР-1000 с указанием мест пломбирования от несанкционированного доступа, мест нанесения знака утверждения типа, мест нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Номинальное напряжение гальванической развязки, кВ |
20 | |
|
Номинальный коэффициент трансформации |
10:1 | |
|
Номинальное значение первичного тока, I1, А |
100 | |
|
Диапазон первичного тока, I1, А |
от 0,005 до 120 | |
|
Номинальное значение вторичного тока, I2, А |
1000 | |
|
Диапазон вторичного тока, I2, А |
от 0,05 до 1200 | |
|
абсолютной | ||
|
Пределы допускаемых погрешностей при значениях |
относительной |
угловой |
|
первичного тока, I1, А |
токовой, % |
погрешности, |
|
минуты | ||
|
0,005 |
± 2,00 |
± 15 |
|
0,01 |
± 2,00 |
± 15 |
|
0,02 |
± 1,00 |
± 10 |
|
0,04 |
± 0,50 |
± 4 |
|
0,05 |
± 0,05 |
± 3 |
|
0,1 |
± 0,05 |
± 3 |
|
0,2 |
± 0,05 |
± 3 |
|
1 |
± 0,05 |
± 2 |
|
5 |
± 0,05 |
± 2 |
|
10 |
± 0,05 |
± 2 |
|
50 |
± 0,05 |
± 2 |
|
100 |
± 0,05 |
± 2 |
|
120 |
± 0,05 |
± 2 |
|
Номинальная частота, Гц |
50 | |
|
Верхний предел сопротивления вторичной нагрузки, Ом |
0,002 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В^А, не более |
1000 |
|
Масса, кг, не более |
20 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
228 |
|
- ширина |
235 |
|
- длина |
353 |
|
Диаметр проходного отверстия под вторичную обмотку, мм, не менее |
40 |
|
Количество каналов (фаз) |
1 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +18 до +28 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, мм рт. ст. |
от 630 до 795 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка до отказа, ч |
220000 |
